Định luật Ôm (Ohm) là một trong những định luật cơ bản khi bắt đầu học điện tử cơ bản, dùng để xác định mối quan hệ giữa điện áp, cường độ dòng điện và điện trở trong mạch điện. Thông qua công thức định luật Ôm, người dùng có thể dễ dàng tính được dòng điện chạy qua mạch, điện áp cần thiết hoặc giá trị điện trở phù hợp. Bài viết dưới đây của linh kiện điện tử 3M sẽ cùng tìm hiểu định luật Ôm là gì và ứng dụng của định luật ôm trong thực tế.
Định luật Ohm là gì?
Định luật Ôm mô tả mối quan hệ giữa ba đại lượng cơ bản trong mạch điện gồm:
- Điện áp U
- Cường độ dòng điện I
- Điện trở R
Định luật này được đặt theo tên của nhà vật lý người Đức Georg Simon Ohm. Theo định luật Ôm thì cường độ dòng điện chạy qua một đoạn mạch tỉ lệ thuận với hiệu điện thế đặt vào hai đầu đoạn mạch và tỉ lệ nghịch với điện trở của đoạn mạch đó.
Hiểu đơn giản:
- Điện áp càng lớn thì dòng điện chạy qua mạch càng lớn nếu điện trở không đổi.
- Điện trở càng lớn thì dòng điện càng nhỏ nếu điện áp không đổi.
Đây là nguyên lý quan trọng được sử dụng trong hầu hết các phép tính cơ bản liên quan đến mạch điện và linh kiện điện tử.

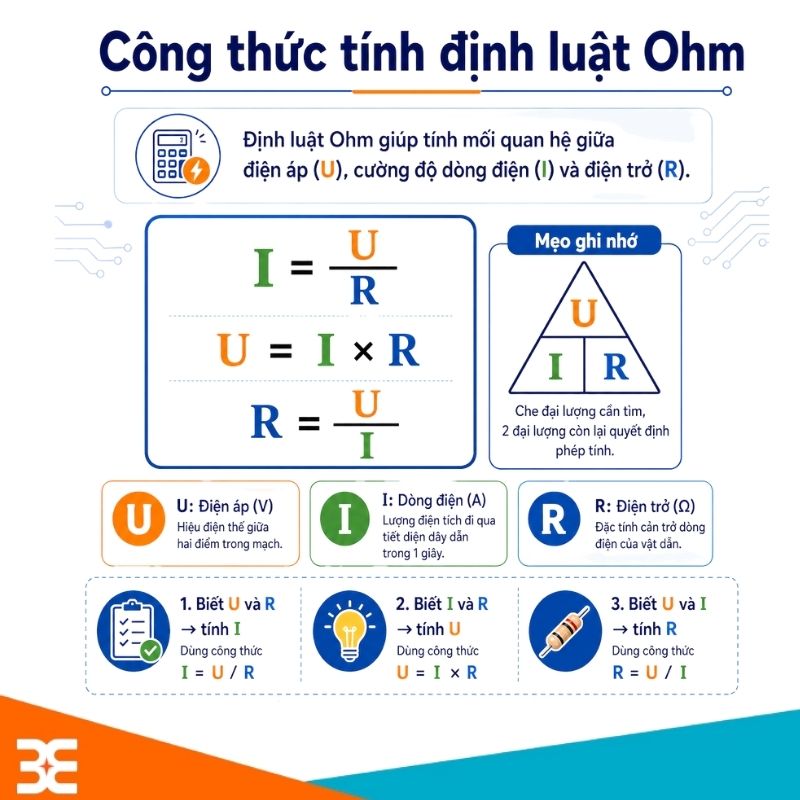

Công thức tính định luật Ohm
Công thức cơ bản của định luật Ôm là:
I = U / R
Trong đó:
- I: Cường độ dòng điện, đơn vị Ampere (A)
- U: Điện áp hoặc hiệu điện thế, đơn vị Volt (V)
- R: Điện trở, đơn vị Ohm (Ω)
Từ công thức trên có thể biến đổi thành ba công thức thường dùng.
Công thức tính cường độ dòng điện
I = U / R
Công thức này được sử dụng khi biết điện áp và điện trở của mạch.
Ví dụ:
Một điện trở 100Ω được nối với nguồn điện 12V.
Ta có:
I = 12 / 100 = 0,12A
Như vậy dòng điện chạy qua điện trở là 0,12A, tương đương 120mA.
Công thức tính điện áp
Khi biết cường độ dòng điện và điện trở:
U = I × R
Ví dụ:
Một mạch có dòng điện 0,5A chạy qua điện trở 20Ω.
Ta có:
U = 0,5 × 20 = 10V
Điện áp của mạch là 10V.
Công thức tính điện trở
Khi biết điện áp và cường độ dòng điện:
R = U / I
Ví dụ:
Một mạch sử dụng nguồn 5V và có dòng điện 0,02A.
Ta có:
R = 5 / 0,02 = 250Ω
Điện trở của mạch là 250Ω.
Bảng công thức định luật Ohm
|
Đại lượng cần tính |
Công thức |
|
Cường độ dòng điện |
I = U / R |
|
Điện áp |
U = I × R |
|
Điện trở |
R = U / I |
Để dễ nhớ, có thể hình dung tam giác công thức: U ở phía trên, I và R ở phía dưới. Khi cần tìm đại lượng nào, chỉ cần che đại lượng đó để xác định phép tính phù hợp.

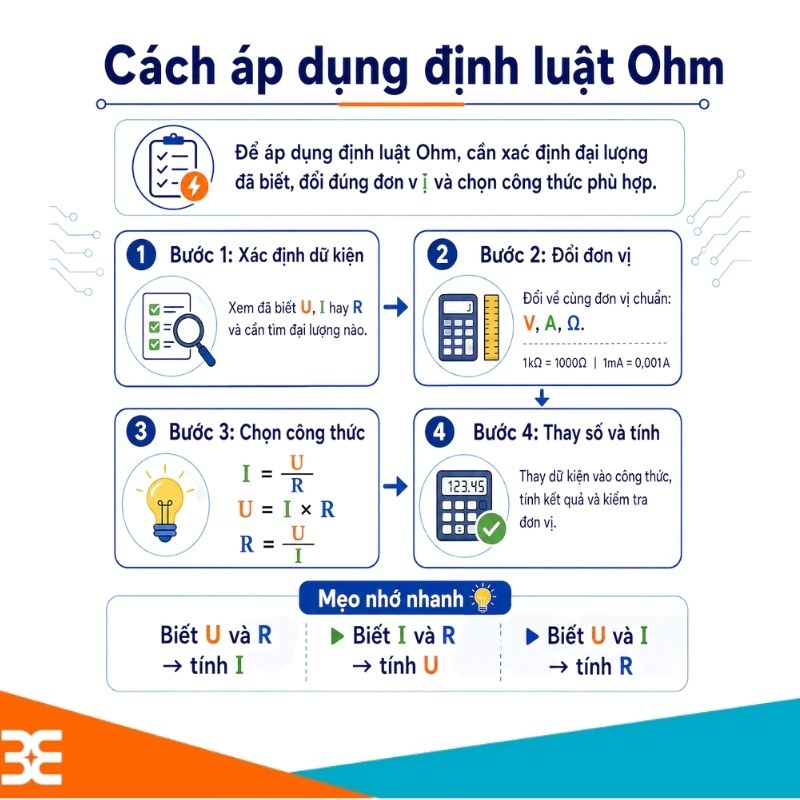

Cách áp dụng định luật Ohm
Để sử dụng định luật Ôm chính xác, có thể thực hiện theo các bước sau.
Bước 1: Xác định đại lượng đã biết
Trước tiên cần xác định đề bài hoặc mạch điện đã cung cấp những thông số nào:
- Điện áp U
- Cường độ dòng điện I
- Điện trở R
Sau đó xác định đại lượng cần tính.
Bước 2: Kiểm tra và đổi đơn vị
Các đại lượng nên được đổi về cùng hệ đơn vị trước khi tính.
Một số quy đổi thường gặp:
- 1kΩ = 1.000Ω
- 1MΩ = 1.000.000Ω
- 1mA = 0,001A
- 1A = 1.000mA
Ví dụ:
Điện trở 2,2kΩ tương đương:
2,2 × 1.000 = 2.200Ω
Bước 3: Lựa chọn công thức phù hợp
Nếu cần tìm dòng điện:
I = U / R
Nếu cần tìm điện áp:
U = I × R
Nếu cần tìm điện trở:
R = U / I
Bước 4: Tính kết quả
Sau khi chọn đúng công thức, chỉ cần thay các giá trị đã biết để tính đại lượng còn lại.

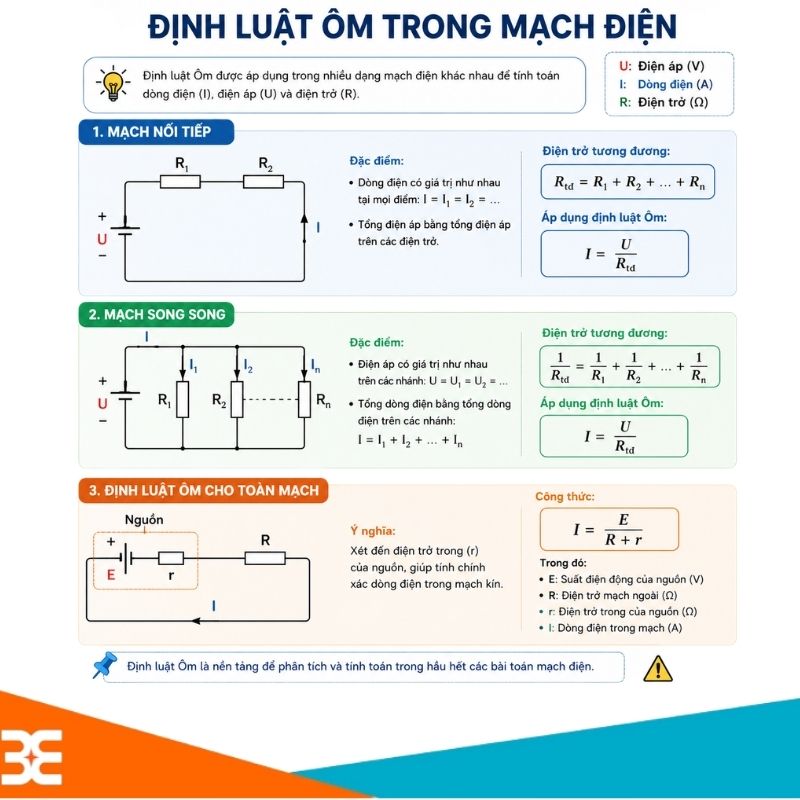

Định luật Ôm trong mạch điện
Ngoài việc tính toán trên một điện trở đơn lẻ, định luật Ôm còn được sử dụng trong nhiều dạng mạch điện khác nhau.
ĐỊnh luật Ôm trong mạch nối tiếp
Trong mạch điện nối tiếp, điện trở tương đương được tính bằng:
Rtđ = R1 + R2 + ... + Rn
Sau khi tính điện trở tương đương, có thể áp dụng định luật Ôm:
I = U / Rtđ
Ví dụ:
Hai điện trở 100Ω và 200Ω mắc nối tiếp.
Điện trở tương đương:
Rtđ = 100 + 200 = 300Ω
Nếu nguồn điện là 12V:
I = 12 / 300 = 0,04A
Định luật Ôm trong mạch song song
Đối với các điện trở mắc song song:
1 / Rtd = 1 / R1 + 1 / R2 + ... + 1 / Rn
Với hai điện trở:
Rtđ = (R1 × R2) / (R1 + R2)
Sau khi tính được điện trở tương đương, tiếp tục áp dụng:
I = U / Rtđ
Định luật Ôm vì vậy có thể kết hợp với các công thức của mạch nối tiếp và mạch song song để giải nhiều bài toán điện phức tạp hơn.
Định luật Ôm cho toàn mạch
Đối với một mạch kín có xét đến điện trở trong của nguồn, công thức thường được viết:
I = E / (R + r)
Trong đó:
- E: Suất điện động của nguồn
- R: Điện trở mạch ngoài
- r: Điện trở trong của nguồn
- I: Cường độ dòng điện trong mạch
Công thức này thường được gọi là định luật Ôm cho toàn mạch.
=> Xem thêm: Mạch điện xoay chiều là gì? Cấu tạo và nguyên lý hoạt động

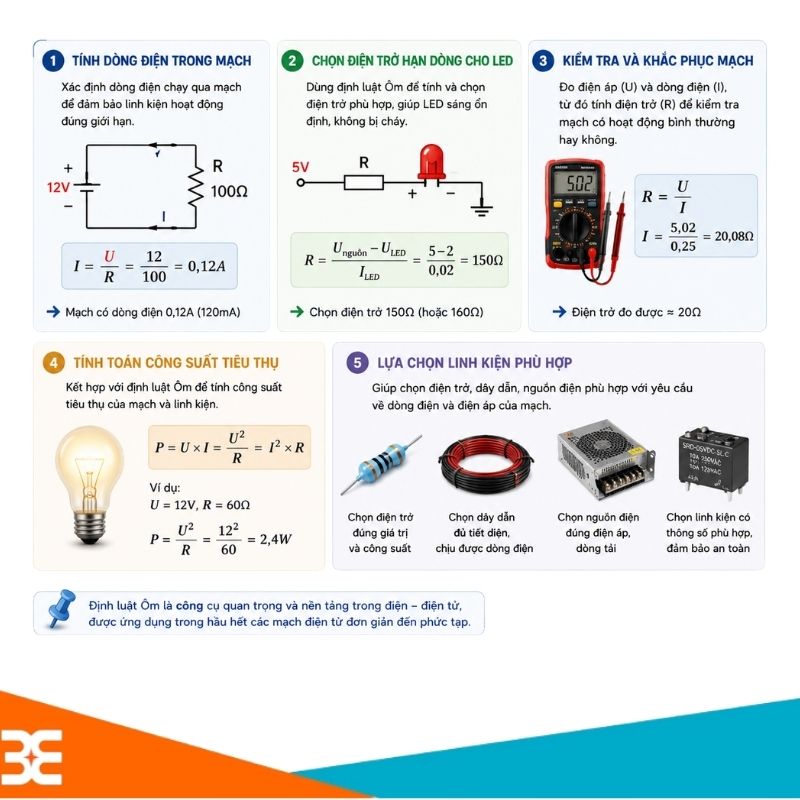

Ứng dụng của định luật Ôm trong thực tế
Định luật Ôm không chỉ xuất hiện trong các bài học vật lý mà còn được sử dụng rất nhiều trong kỹ thuật điện và điện tử.
Tính dòng điện trong mạch
Khi biết điện áp nguồn và giá trị điện trở, có thể tính dòng điện chạy qua mạch bằng:
I = U / R
Việc này giúp xác định dòng điện có nằm trong giới hạn cho phép của linh kiện hay không.
Chọn điện trở cho LED
LED thường cần một điện trở hạn dòng để tránh dòng điện quá lớn làm hỏng LED.
Ví dụ:
- Nguồn: 5V
- Điện áp LED: 2V
- Dòng LED mong muốn: 20mA = 0,02A
Điện áp cần giảm trên điện trở:
UR = 5 - 2 = 3V
Giá trị điện trở:
R = 3 / 0,02 = 150Ω
Do đó có thể sử dụng điện trở khoảng 150Ω để hạn dòng cho LED.
Kiểm tra mạch điện
Khi đo được hai trong ba đại lượng U, I và R, người dùng có thể sử dụng định luật Ôm để tính đại lượng còn lại và kiểm tra xem mạch có hoạt động bình thường hay không.
Định luật này đặc biệt hữu ích khi sử dụng các thiết bị như:
- Đồng hồ vạn năng
- Nguồn DC
- Điện trở
- LED
- Module điện tử
- Mạch Arduino
Lựa chọn linh kiện điện tử
Khi thiết kế hoặc sửa chữa mạch, người sẽ tính điện và điện trở để đảm bảo dòng điện không bị quá tải, quá nhiệt hoặc gây hư hỏng linh kiện trong quá trình thực hiện.
Câu hỏi thường gặp về định luật Ohm
Công thức tính định luật Ôm là gì
Công thức cơ bản của định luật Ôm là:
I = U / R
Từ đó có thể suy ra:
U = I × R
và:
R = U / I
U,I và R là gì
Trong định luật Ôm:
- U là điện áp, đơn vị V
- I là cường độ dòng điện, đơn vị A
- R là điện trở, đơn vị Ω
Đơn vị của Ohm là gì?
Ohm, ký hiệu Ω, là đơn vị đo điện trở. Điện trở 1Ω có nghĩa là khi đặt điện áp 1V vào hai đầu điện trở thì dòng điện chạy qua có cường độ 1A.
Nắm vững kiến thức về định luật Ôm sẽ giúp mọi người dễ dàng tính toán mạch điện, lựa chọn điện trở, xác định dòng điện và kiểm tra linh kiện và ứng dụng được nhiều trong thực tế.
