Cường độ dòng điện là gì? Công thức và cách đo lường

Cường độ dòng điện là một trong những đại lượng cơ bản nhất trong điện học, được sử dụng để xác định dòng điện mạnh hoặc yếu khi chạy qua một đoạn mạch. Đây cũng là thông số quan trọng khi lựa chọn nguồn điện, dây dẫn, linh kiện và các thiết bị bảo vệ trong hệ thống điện – điện tử.

Vậy cường độ dòng điện là gì, công thức và cách đo lường ra sao? Bài viết dưới đây của Linh kiện điện tử 3M sẽ giúp mọi người giải đáp những thắc mắc trên.

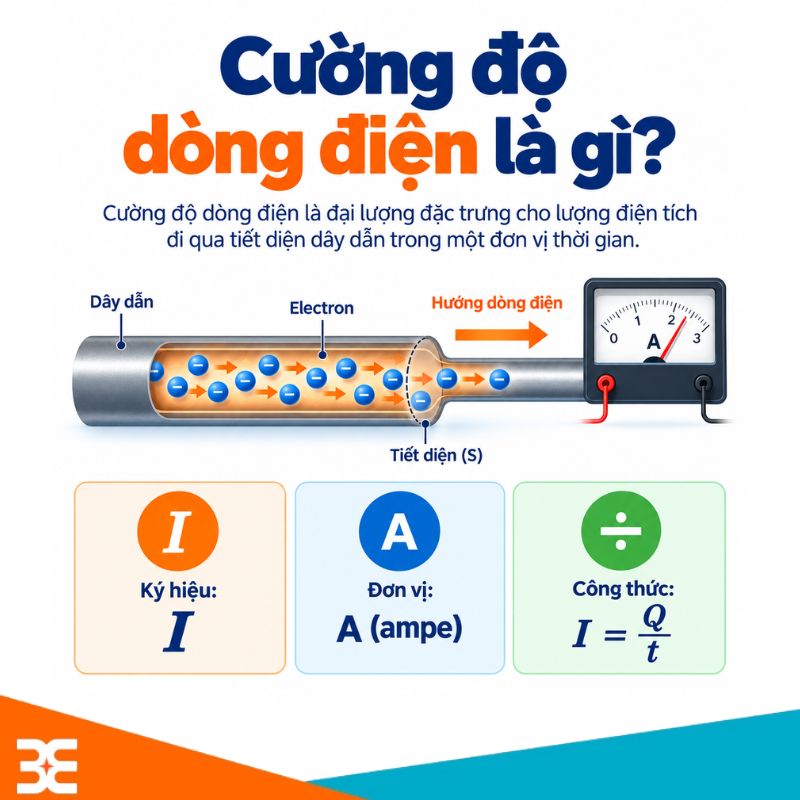

Cường độ dòng điện là gì

Cường độ dòng điện là giá trị của dòng điện giúp mọi người nhận biết dòng điện mạnh hay yếu ở thời điểm xem xét. Nói đơn giản, nếu trong cùng một khoảng thời gian có nhiều điện tích đi qua một tiết diện dây dẫn hơn thì cường độ dòng điện lớn hơn. Ngược lại, lượng điện tích đi qua ít hơn thì cường độ dòng điện nhỏ hơn.

Với dòng điện là dòng chuyển dời có hướng của các hạt mang điện, còn cường độ dòng điện là đại lượng dùng để đo mức độ của dòng điện đó.

Ký hiệu và đơn vị cường độ dòng điện

Cường độ dòng điện có ký hiệu là chữ I. Đơn vị đo trong hệ SI là ampe, ký hiệu A.

Ngoài ampe, các đơn vị quy đổi nhỏ hơn cũng thường được sử dụng trong đo lường cường độ dòng điện.

• 1 A = 1.000 mA
• 1 mA = 1.000 µA
• 1 A = 1.000.000 µA

Khi thực hành trên các mạch có dòng điện nhỏ, đơn vị mA và µA thường được sử dụng để thuận tiện hơn trong việc tính toán.

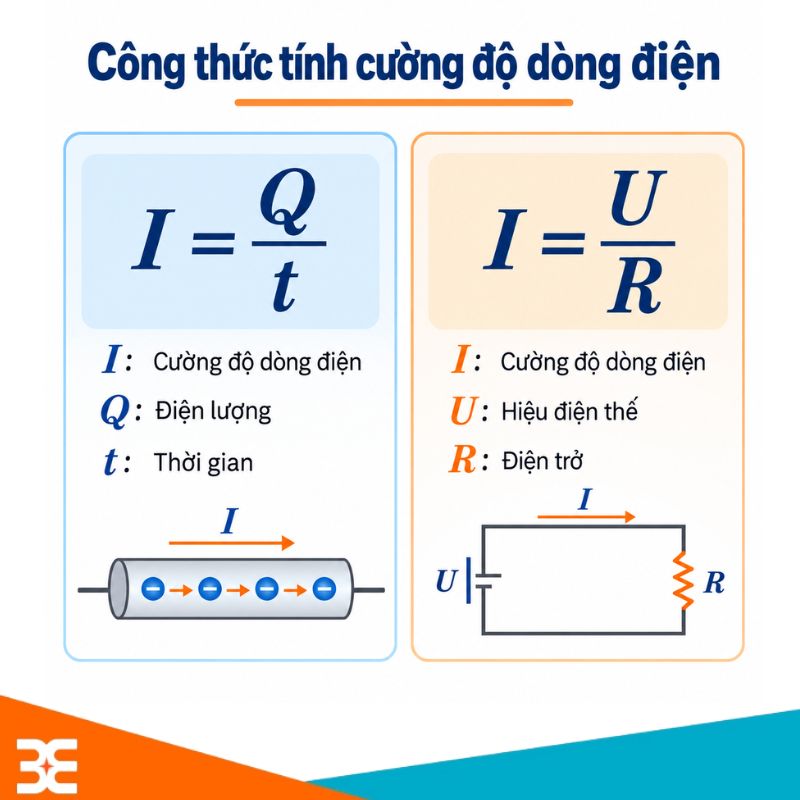

Công thức tính cường độ dòng điện

Tùy theo dữ liệu của bài toán, mọi người có thể lựa chọn điện lượng hoặc định luật Ohm để tính toán.

Công thức tính theo điện lượng và thời gian

Đối với dòng điện không đổi, công thức tính cường độ dòng điện là:

I = Q / t

Trong đó:

• I: Cường độ dòng điện, đơn vị ampe (A).
• Q: Điện lượng dịch chuyển qua tiết diện vật dẫn, đơn vị coulomb (C).
• t: Thời gian điện tích dịch chuyển, đơn vị giây (s).

Công thức cho thấy cường độ dòng điện phụ thuộc vào lượng điện tích đi qua tiết diện trong một khoảng thời gian xác định.

Công thức tính theo định luật Ohm

Trong mạch điện một chiều có điện trở thuần, khi biết hiệu điện thế và điện trở, có thể tính cường độ dòng điện theo công thức:

I = U / R

Trong đó:

• I: Cường độ dòng điện (A).
• U: Hiệu điện thế giữa hai đầu điện trở (V).
• R: Giá trị điện trở (Ω).

Công thức này là một dạng của định luật Ohm và thường được sử dụng khi phân tích các mạch điện trở. Tuy nhiên, không phải mọi thiết bị điện đều có thể xem là một điện trở không đổi. Với diode, LED, động cơ hoặc các tải điện tử phức tạp, cần xét thêm đặc tính hoạt động của linh kiện.

Để hiểu đầy đủ mối quan hệ giữa điện áp, dòng điện và điện trở, bạn có thể tìm hiểu riêng bài Định luật Ohm là gì?.

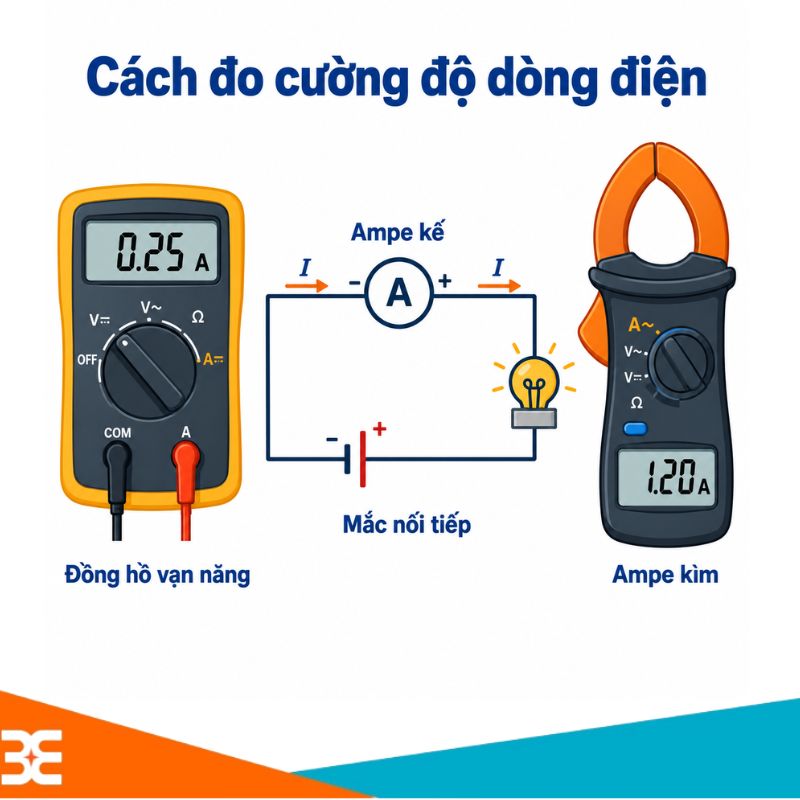

Cách đo cường độ dòng điện

Cường độ dòng điện được đo bằng ampe kế hoặc các dụng cụ đo điện có chức năng đo dòng. Trong thực tế, đồng hồ vạn năng và ampe kìm là hai thiết bị được sử dụng phổ biến.

Các dụng cụ đo cường độ dòng điện

• Ampe kế: Dụng cụ chuyên dùng để đo cường độ dòng điện.

• Đồng hồ vạn năng: Có thể đo nhiều đại lượng như điện áp, điện trở và dòng điện tùy theo chức năng của từng model.
• Ampe kìm: Đo dòng điện bằng cách kẹp quanh dây dẫn, phù hợp với các trường hợp và loại dòng điện mà thiết bị hỗ trợ.

Khi lựa chọn dụng cụ đo, cần kiểm tra giới hạn dòng điện, loại dòng AC/DC và hướng dẫn sử dụng của nhà sản xuất.

Cách đo bằng đồng hồ vạn năng

Có thể thực hiện đo theo các bước cơ bản sau với một mạch điện một chiều điện áp thấp:

• Ngắt nguồn điện trước khi thay đổi kết nối mạch.
• Chọn chế độ đo dòng điện DC (A⎓ hoặc mA⎓) phù hợp.
• Cắm que đo vào đúng cổng COM và cổng đo dòng theo hướng dẫn của đồng hồ.
• Nếu chưa biết dòng điện dự kiến, chọn thang đo phù hợp với giới hạn an toàn của thiết bị.
• Ngắt mạch tại vị trí cần đo và mắc đồng hồ nối tiếp với đoạn mạch.
• Cấp nguồn trở lại và đọc giá trị hiển thị.
• Ngắt nguồn trước khi tháo que đo hoặc thay đổi kết nối.

Lưu ý an toàn khi đo cường độ dòng điện

Không được mắc đồng hồ đang ở chế độ đo dòng điện trực tiếp song song với nguồn điện, vì có thể gây ngắn mạch, hỏng cầu chì đồng hồ hoặc làm hư thiết bị.

Ngoài ra, cần lưu ý:

• Không đo vượt quá giới hạn dòng điện của đồng hồ.
• Chọn đúng cổng đo mA hoặc A theo dòng điện dự kiến.
• Chọn đúng chế độ AC hoặc DC.
• Không chuyển thang hoặc thay đổi dây đo khi mạch đang có điện nếu hướng dẫn thiết bị không cho phép.
• Không tự đo dòng điện lưới hoặc mạch công suất cao khi chưa có chuyên môn và thiết bị bảo hộ phù hợp.

Đối với ampe kìm, cần kẹp quanh một dây dẫn để đo dòng của dây đó. Nếu kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch, từ trường của hai dòng có thể triệt tiêu nhau khiến kết quả không phản ánh dòng tải.

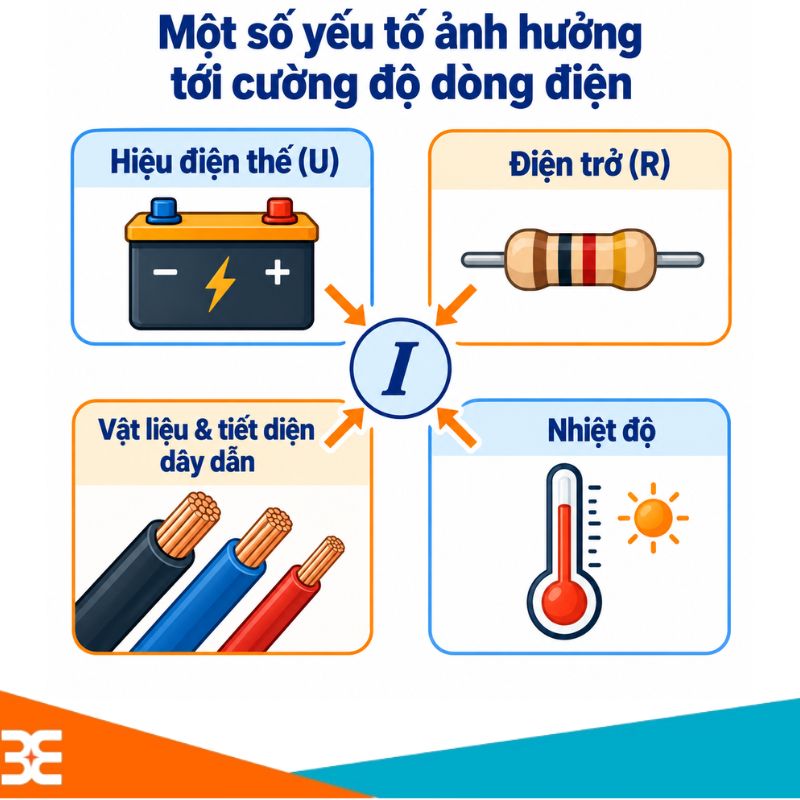

Một số yếu tố ảnh hưởng tới cường độ dòng điện

• Hiệu điện thế: Đối với một điện trở có giá trị không đổi, khi hiệu điện thế tăng thì cường độ dòng điện tăng theo định luật Ohm. Tuy nhiên, mối quan hệ này không thể áp dụng nguyên dạng cho mọi loại tải điện tử.
• Điện trở và đặc tính của tải: Ở cùng một điện áp, điện trở thuần có giá trị càng lớn thì dòng điện càng nhỏ. Với các thiết bị như động cơ, LED hoặc mạch nguồn, dòng điện còn phụ thuộc vào đặc tính và trạng thái hoạt động của tải.
• Vật liệu và kích thước dây dẫn: Điện trở của dây dẫn phụ thuộc vào vật liệu, chiều dài và tiết diện. Dây dài hơn thường có điện trở lớn hơn, trong khi dây có tiết diện lớn hơn thường có điện trở nhỏ hơn nếu các điều kiện khác không đổi.
• Nhiệt độ: Nhiệt độ có thể làm thay đổi điện trở của vật liệu hoặc linh kiện. Chẳng hạn, nhiệt điện trở NTC và PTC được thiết kế để giá trị điện trở thay đổi đáng kể theo nhiệt độ.
• Khả năng của nguồn điện: Nguồn điện có giới hạn dòng điện và công suất cung cấp. Nếu tải yêu cầu dòng vượt quá khả năng của nguồn, điện áp có thể sụt giảm, nguồn có thể kích hoạt bảo vệ hoặc hoạt động không ổn định tùy theo thiết kế.

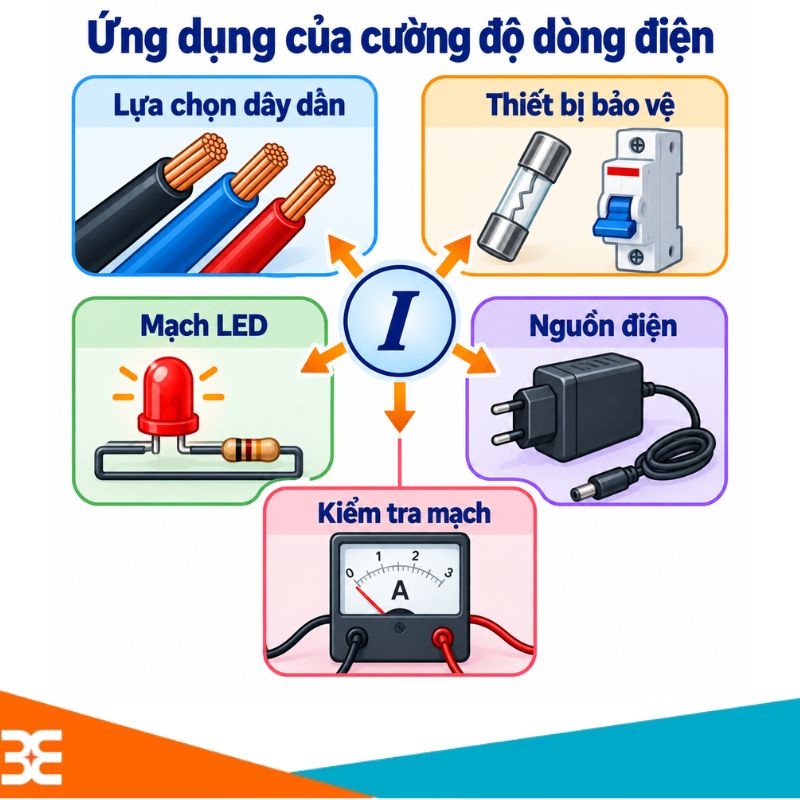

Ứng dụng của cường độ dòng điện

Cường độ dòng điện là thông số quan trọng trong cả điện dân dụng, điện công nghiệp và điện tử. Một số ứng dụng phổ biến gồm:

• Lựa chọn dây dẫn: Xác định dòng tải để lựa chọn tiết diện dây phù hợp với điều kiện lắp đặt.
• Lựa chọn thiết bị bảo vệ: Phối hợp dòng làm việc với cầu chì, aptomat và các thiết bị bảo vệ theo thiết kế hệ thống.
• Thiết kế mạch LED: Tính toán dòng điện và lựa chọn điện trở hạn dòng phù hợp.
• Lựa chọn nguồn điện: Đảm bảo nguồn có điện áp và khả năng cung cấp dòng đáp ứng yêu cầu của thiết bị.
• Kiểm tra mạch điện tử: Đo dòng tiêu thụ để phát hiện các trạng thái bất thường hoặc đối chiếu với thông số thiết kế.
• Phân tích mạch nhiều nhánh: Sử dụng các định luật mạch điện để xác định dòng điện tại từng nhánh, đặc biệt trong mạch điện song song
• Đánh giá công suất: Kết hợp điện áp và dòng điện để tính công suất điện trong những điều kiện phù hợp.

Câu hỏi thường gặp về cường độ dòng điện

Cường độ dòng điện ký hiệu là gì?

Cường độ dòng điện được ký hiệu bằng chữ I và có đơn vị đo là ampe, ký hiệu A. Đây là đại lượng thể hiện lượng điện tích đi qua tiết diện vật dẫn trong một đơn vị thời gian.

1A bằng bao nhiêu mA

1A = 1.000mA. Ngoài ra, 1mA = 1.000µA, vì vậy 1A tương đương 1.000.000µA.

Cường độ dòng điện và hiệu điện thế khác nhau ở điểm nào

Cường độ dòng điện cho biết mức độ dòng điện dịch chuyển qua một tiết diện vật dẫn, trong khi hiệu điện thế thể hiện sự chênh lệch điện thế giữa hai điểm. Hai đại lượng có liên quan nhưng không giống nhau. Điện áp được đo bằng volt (V), còn dòng điện được đo bằng ampe (A).

Tổng kết

Việc nắm rõ kiến thức về cường độ dòng điện sẽ giúp mọi người dễ dàng phân tích mạch, tính toán thông số, lựa chọn linh kiện và sử dụng dụng cụ đo phù hợp. Đồng thời, cần luôn chú ý đến giới hạn dòng điện, công suất và các nguyên tắc an toàn khi làm việc với mạch điện.
