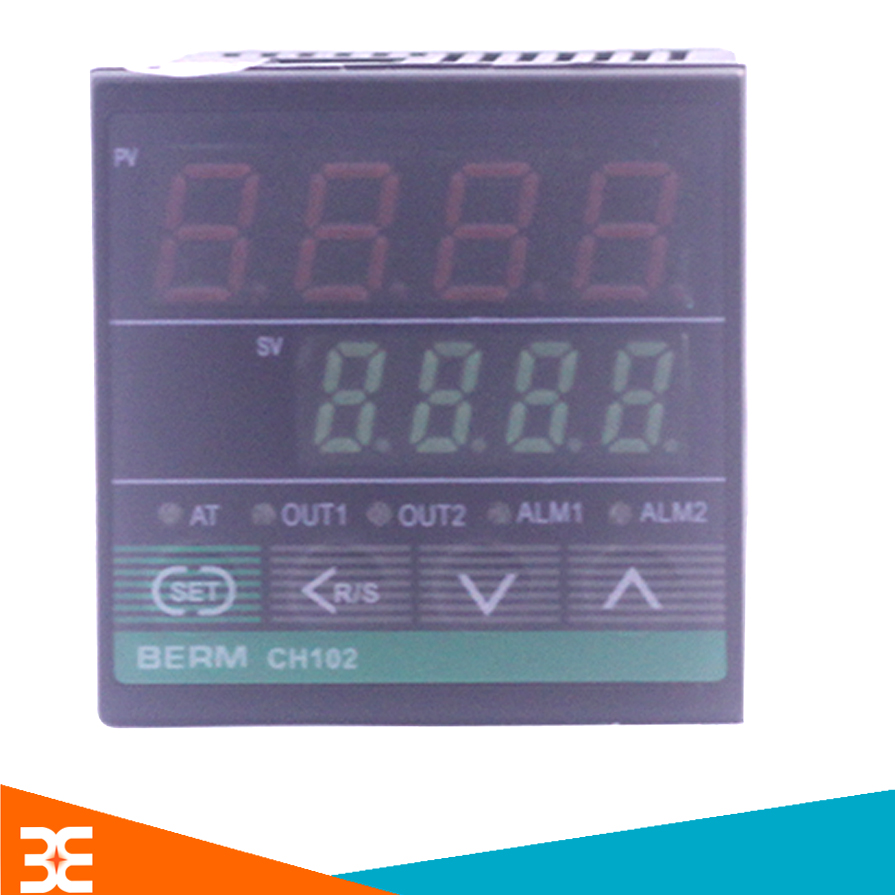

Bộ Điều Chỉnh Kiểm Soát Nhiệt Độ Thông Minh REX-CH102

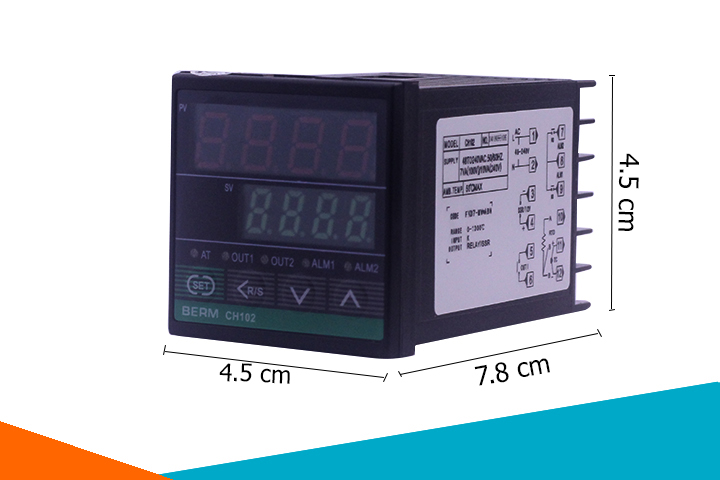

Model

Cỡ măṭ

Kich thước
ô chứ a

Model

Kích thước mặt

Kích thước ốc

C100/CB100/CD101/CH102

48x48x100

45x45

C400/CB400/CD401/CH402

48x96x100

45x45

C410/CB500/CD501/CH502

96x48x100

92x45

C700/CB700/CD701/CH702

72x72x100

68x68

C900/CB900/CD901/CH902

96x96x100

92x92

Thống số màn PV

Tên

Mô tả

Dải cài đăṭ

Măc đ ̣ inh ̣

AL1

Cảnh báo số 1

AL2

Cảnh báo số 2

ATU

Tự đông căn chỉnh
nhiêt đô ̣

0: tắt
1: bâṭ

0

P

- Dải tỷ lê ̣
- Khi p≠0 bât đi ̣ ều
khiển PID
- Khi p=0 chuyển
sang điều khiển
ON/OFF, lúc này cần
cài đăt thông s ̣ ố oH

0-9999
0: điều khiển on/off

30

I

Tích phân theo thời
gian hàm nhiêt đ ̣ ô ̣
(SEC)
Khi I=0, I: off

0-3600 sec

240

D

Đa
̣
o hàm theo thời
gian của hàm nhiêṭ
đô ̣
Khi I=0, D: off

0-3600 sec

60

Ar

Auto-turning
Tự đông đi ̣ ều chinh ̉
nhiêṭ

0-9999

25

T

Vòng lăp̣
Cứ 20s sec nháy 2s

0-100 sec

20

oH

oH

Đồng h Trễ ồnhi sẽ êkhông ṭ
đóng cắt trong dải
này

1-100 (PV)

2

SC

SC

Cài đăt sai số nhiệt độ
Dùng để hiệu chuẩn
màn hình PV

-200 – 200 (PV)

0

LCK

Khóa dữ liêụ

0000-0111

0000

Màn hình lỗi

Mô tả

Cách khắc phuc̣

Err

Lỗi thiết bi ̣phần cứng

Bảo hành hoăc thay mới

oooo

Lỗi đầu vào hoăc giá tri ̣thực vươt qúa
dải hiển thi ̣

Kiểm tra thông số cài đặt đầu vào

uuuu

Lỗi đầu vào hoăc giá tri ̣thực ̣nằm dưới
dải hiển thi ̣

Kiểm tra thông số cài đăt đầu vào

Màn hiển thi ̣

Code

Thông số

Dải cài đăṭ

SL1

0000

K

0÷1372°C

0001

J

0÷1200°C

0010

R

0÷1769°C

0011

S

0÷1769°C

0100

B

0÷1820°C

0101

E

0÷800°C

0110

N

0÷1300°C

0111

T

-200÷400°C
-199.9÷400.0°C

1000

Pt100

-200÷650°C
-199.9÷650.0°C

1001

Cu50

-50÷150°C
-50.0÷150.0°C

1010

0÷400Ω

-1999°C÷9999°C

1011

0÷50mV

-1999°C÷9999°C

1100

0÷20mA

-1999°C÷9999°C

1101

0÷5V
0÷10V

-1999°C÷9999°C

SL2

0000

NON

SL3

0000

NON

SL4
AL1

0000

NON_AL1

Bỏ cảnh báo AL1

x001

Cảnh báo quá
nhiêt, ph ̣ u ̣thuôc̣
vào OUT
Khi SL4=0001 và
AL1=5 => nếu
PV>SV+5°C, đầu
ra AL1 = ON

x010

Cảnh báo
quá+thấp nhiêṭ
phu ̣thuôc vào
OUT
Khi SL4=0010 và
AL1=5 => nếu
PV= SV±5°C,
đầu ra AL1=OFF

x011

Cảnh báo quá
nhiêt theo điểm
đăt, đươc coi như ̣
giá tri ̣cài đăt thứ
2, hoat đông được
lâ
p không phu ̣
thuôc vào OUT
Khi SL4=0011 và
AL1=10 => Nếu
PV>10°C, đầu ra
AL1=ON

x101

Cảnh báo thấp
nhiêt, phu ̣thuôc̣
vào OUT
Khi SL4=0101 và
AL1=5 => nếu
PV<SV - 5°C,
đầu ra AL1 = ON

x110

Cảnh báo nhiêṭ
theo dải
Khi SL4=0110 và
AL1=5
PV=SV±5°C,
AL1=ON

x111

Cảnh báo thấp
nhiêt theo đi ̣ ểm
đăt, đươc coi như ̣
giá tri ̣cài đăt thứ
2, hoat đông độc
lâp không phu ̣
thuôc vào OUT
Khi SL4=0111 và
AL1=10 => Nếu
PV<10°C, đầu ra
AL1=ON

0xxx

Hold action off

Chế đô ̣này cho phép AL hoat đông ngay từ khi bắt đầu chu trinh
nhiêt nhằm khống chế nhiêt đô ̣nằm ngoài khoảng cảnh báo

1xxx

Hold action on

SL5
AL2

Cài đăt chế đô ̣
cho AL2

Cách cài đăṭ tương tự AL1

SL6

xx00

Cooling

Điều khiển làm lanh ̣

xx01

Heating

Điều khiển làm nóng

00xx

Điều khiển on/off

Kiểu điều khiển đầu ra

01xx

Điều khiển tuyến
tính (Analog)

SL7

00x0

Off

Điều khiển ưu tiên AL1

00x1

On

000x

Off

Điều khiển ưu tiên AL2

001x

on

SL8

Non

SL9

Non

SL10

Non

SL11

Non

Hiển thi ̣

Giá tri ̣măc đinh ̣

Mô tả chức năng

Dải cài đăṭ

SLH

Tùy thuôc vào order code

SLL

Tùy thuôc vào order code

PGDP

0

Dấu chấm thâp phân ̣
Hiển thi ̣đô chính xác nhiêṭ
đô ̣PV

0-3

oH

2 hoăc 2.0 ̣

AT ngừ ng ho daảit đ ̣ ông trong ̣

0÷100 hoăc 0.0÷100.0 ̣

AH1

2 hoăc 2.0 ̣

Cảnh báo AL1 kh động ông hoạt

0÷100 hoăc 0.0÷100.0 ̣

AH2

2 hoăc 2.0 ̣

Cảnh báo AL2 kh động ông hoạt

0÷100 hoăc 0.0÷100.0 ̣

dF

1

0÷100
