Module Khống Chế Nhiệt Độ Cao -50 ℃ - 110 ℃ 12V

Module Khống Chế Nhiệt Độ Cao -50 ℃ - 110 ℃ 12V

Module Khống Chế  Nhiệt Độ Cao được ứng dụng trong ấp trứng sử dụng bóng đèn sưởi: cài nhiệt độ ngắt là 37.5, P0 là H, P1 là 0.5. Khi nhiệt độ đạt 37.5 độ C, máy ấp sẽ ngắt, khi nhiệt độ xuống 36.9 độ c, máy ấp sẽ bật lại. Ngoài ra, module còn được sứng dụng làm mát quạt: cài nhiệt độ ngắt là 20, P0 là C, P1 lầ %. Khi nhiệt độ xuống dưới 20 độ C, quạt sẽ tắt, khi nhiệt độ lên 25 độ C, quạt sẽ tắt.

    Màn Hình Led hiển thị rõ nét 2 màu đỏ và xanh dương

Thống số kĩ thuật:

• Khoảng đo nhiệt độ: -50 ℃ ~ 110 ℃ Độ phân giải : -9.9-99.9 0.1 ℃
• Độ chính xác đo: ± 0.1 ℃
• Kiểm soát độ chính xác: 0.1 ° C
• Độ chính xác của trễ: 0.1 ℃
• Tốc độ làm mới: 0.5S
• Bảo vệ nhiệt độ cao: 0-110 ℃
• Điện áp vào: DC12V - 200mA
• Ngõ vào đo: NTC (10K0.5%) Cảm biến không thấm nước
• Yêu cầu về môi trường: -10 ℃ - 60 ℃ Độ ẩm 20% - 85%
• Kích thước: 48mm (chiều dài) * Chiều rộng 29mm * Chiều sâu: 32mm
• Kích thước lỗ lắp đặt: 46x26,5mm

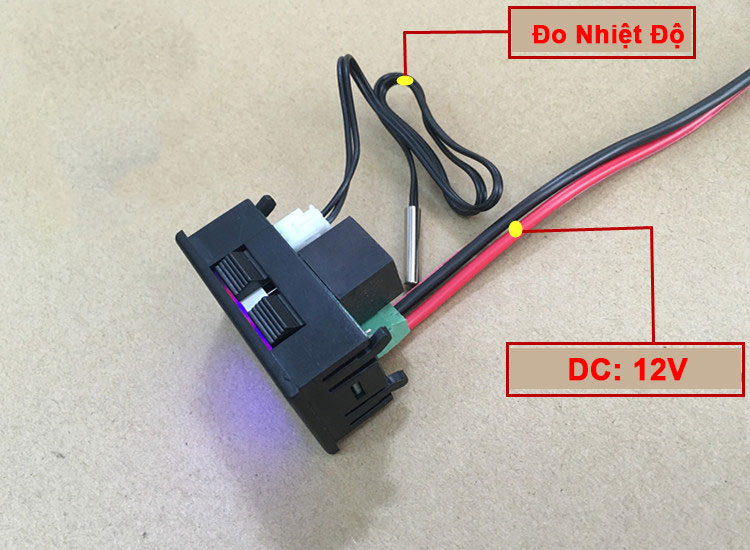

 Module sử dụng điện áp 12V

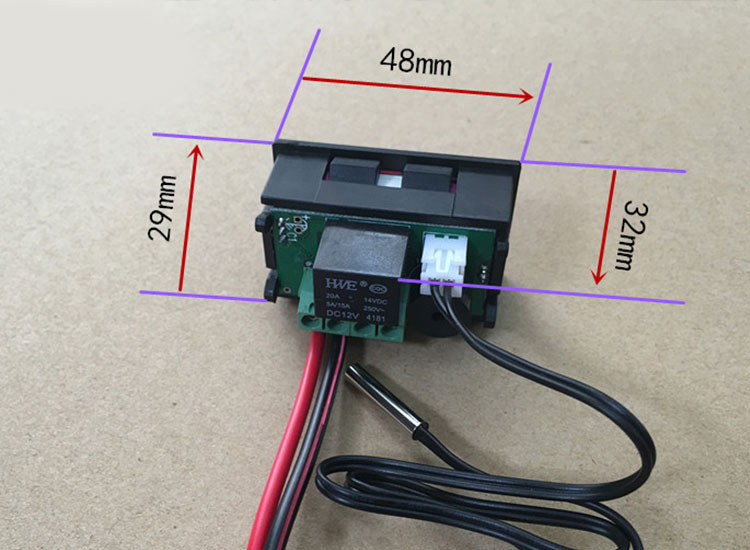

Kích thước module khống chế nhiệt độ

Hướng dẫn sử dụng:

• Module sử dụng nguồn 12V.

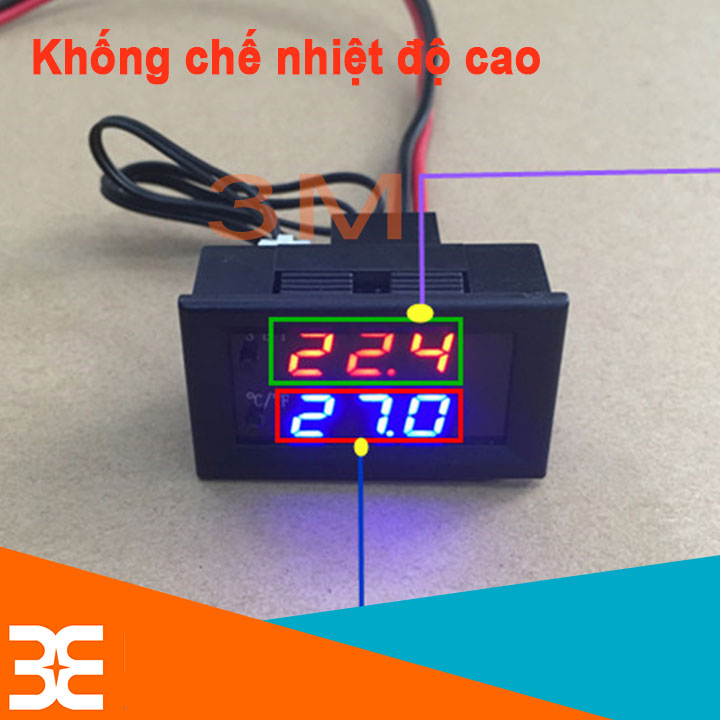

• Trên màn hình chính, dòng bên trên hiển thị nhiệt độ đo được, dòng bên dưới hiển thị nhiệt độ ngắt đã cài đặt.

• Để điều chỉnh nhiệt độ ngắt của module, ta nhấn nút SET 1 lần; khi dòng dưới nhấp nháy, ấn các nút SET để tăng hoặc nút  ͦ C/ ͦ F để giảm nhiệt độ ngắt theo ý muốn.

• Trong màn hình chính,  ta nhấn giữ nút SET khoảng 5 giây đến khi màn hình hiện P0 để vào chế độ cài đặt.

• Trong chế độ cài đặt, nhấn các nút SET hoặc  ͦ C/ ͦ F để chuyển đổi giữa các chức năng:

  • P0: Cài đặt chế độ làm việc của module. Màn hình hiện H là chế độ làm nóng, hiện C là chế độ làm lạnh.

  • P1: Cài đặt độ trễ nhiệt độ của module, đây là mức chênh lệch so với nhiệt độ ngắt để hệ thống khởi động lại.

  • P2: Cài đặt giá trị nhiệt độ cao nhất có thể chỉnh được, mặc định là 110 ͦ C.

  • P3: Cài đặt giá trị nhiệt độ thấp nhất có thể chỉnh được, mặc định là -50 ͦ C.

  • P4: Hiệu chỉnh sai số của nhiệt độ đo, mặc định là 0 ͦ C.

  • P5: Cài đặt khoảng thời gian trễ kích hoạt của module, mặc định là 0 phút.

  • P6: Thiết lập cảnh báo nhiệt độ cao, thường không dùng đến, mặc định là OFF.

  • P7: Cài đặt hiển thị độ C hay độ F, mặc định là độ F.

  • P8: Đặt lại các cài đặt như lúc xuất xưởng, mặc định là OFF.

• Sau khi chuyển đến chức năng muốn cài đặt, nhấn đồng thời cả 2 nút, sau đó nhấn các nút để điều chỉnh các giá trị theo ý muốn.

• Sau khi điều chỉnh xong, nhấn đồng thời cả 2 nút để về lại chế độ cài đặt hoặc đợi khoảng 5 giây để về lại màn hình chính, lúc này các giá trị cài đặt sẽ được áp dụng.

Sơ Đồ Kết Nối Sử Dụng Tải 12VDC
