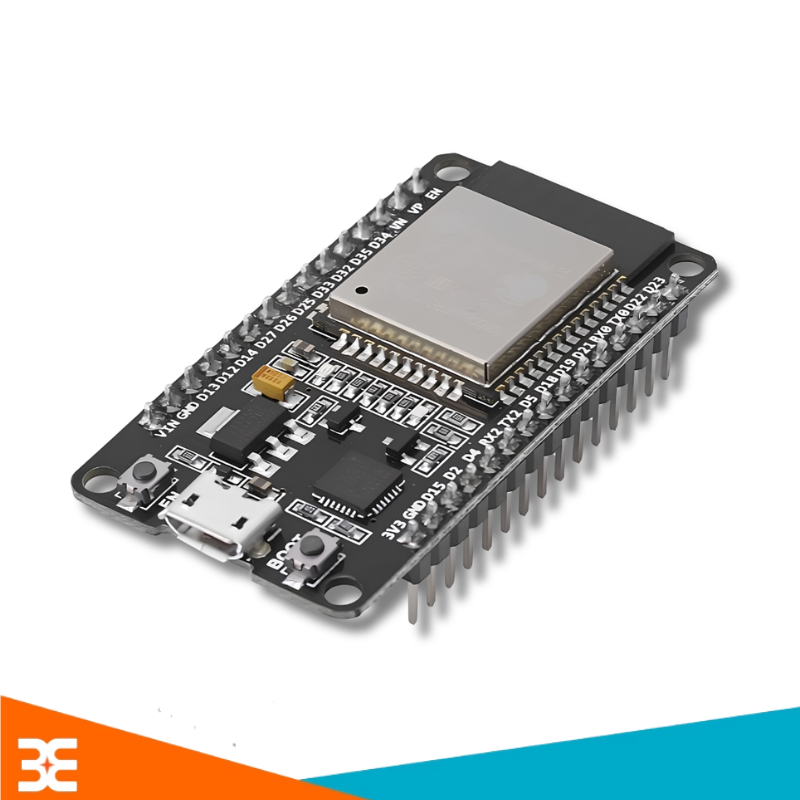

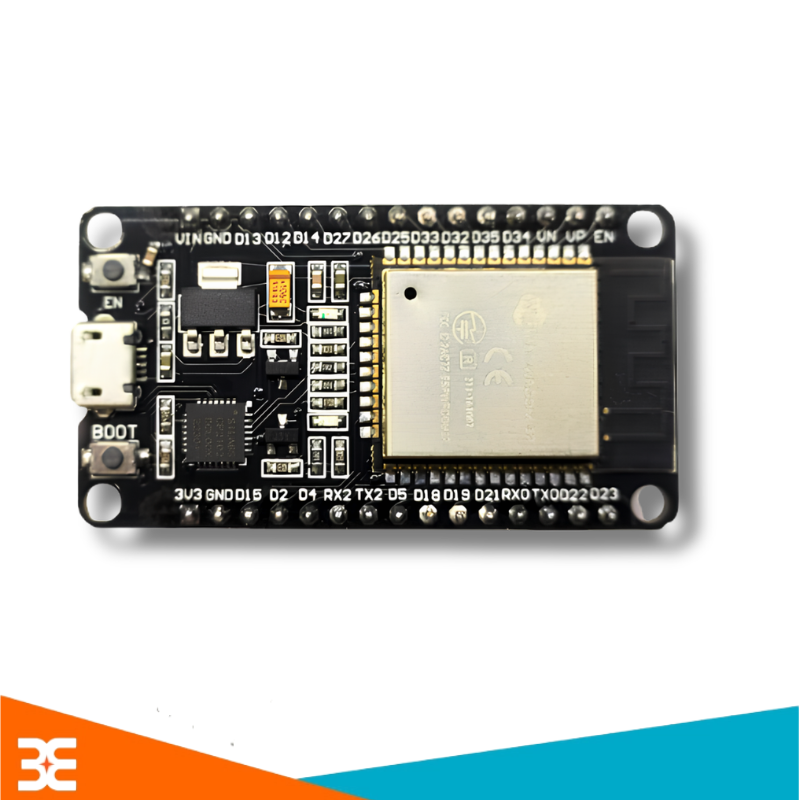

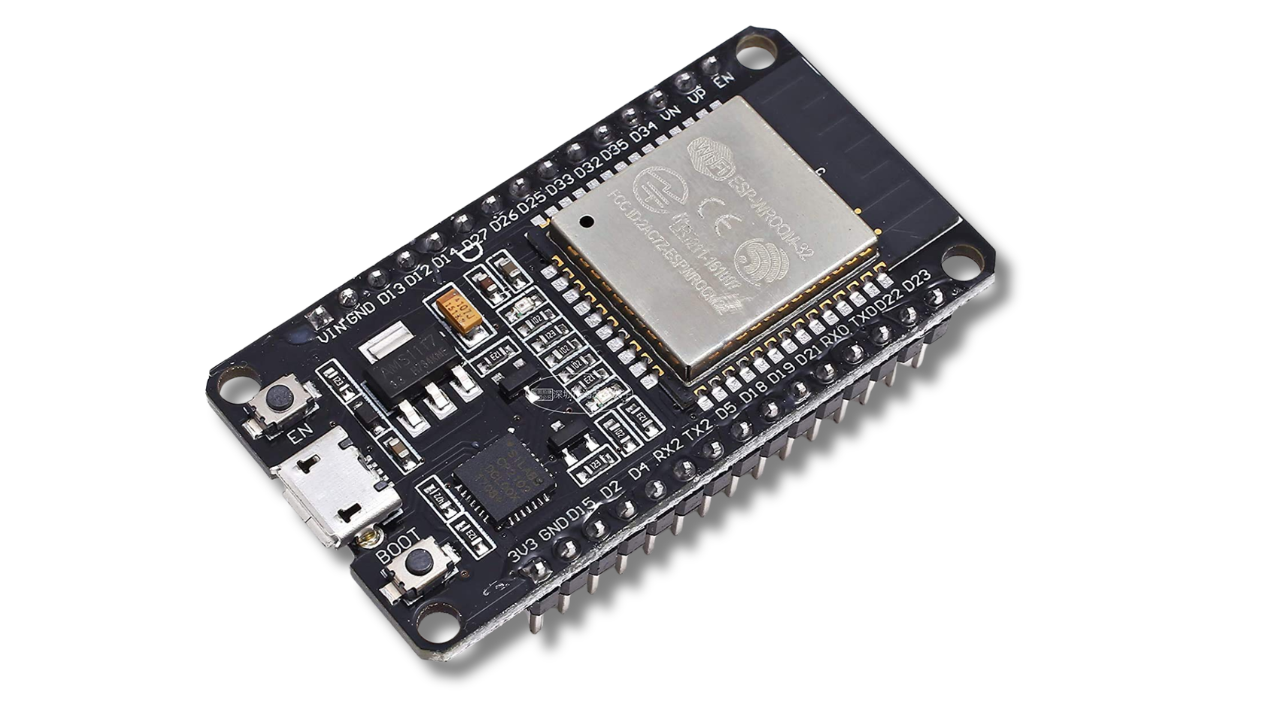

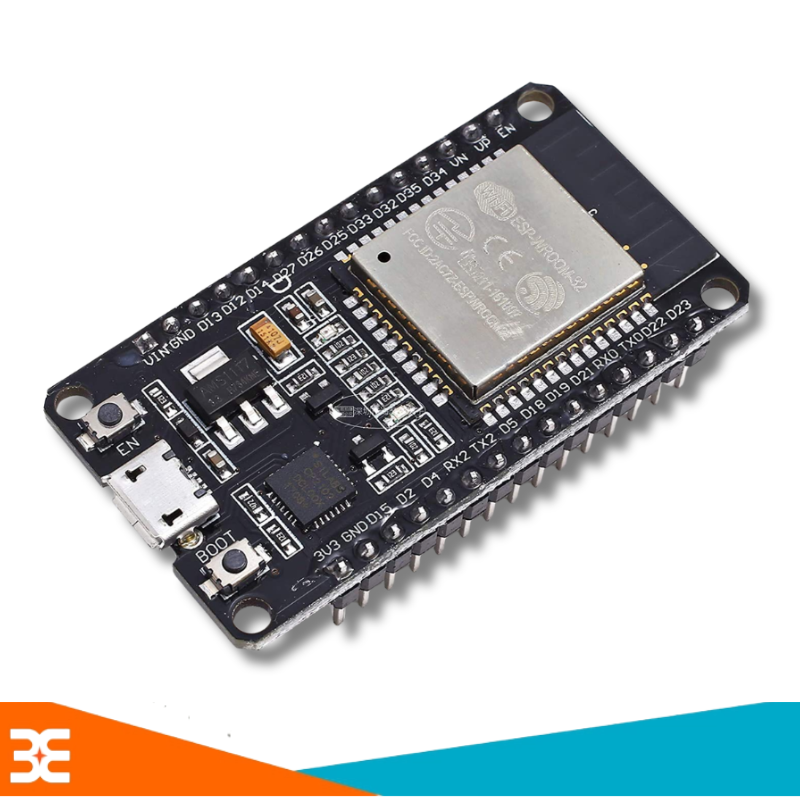

KIT WIFI ESP-32 ESP-WROOM-32S  (Sử dụng chip nạp CH340) là board mạch phát triển IoT phổ biến tích hợp Wifi và Bluetooth tiết kiệm năng lượng. Nó có thể lập trình qua Arduino IDE và rất lý tưởng cho các dự án nhà thông minh, điều khiển từ xa.

1. THÔNG SỐ KỸ THUẬT CỦA KIT WIFI ESP32

- Module: ESP- WROOM - 32S

- Vi điều khiển: ESP32 Dual - Core Xtensa LX6 32bit

- Xung nhịp CPU: Lên đến 240 MHz

- Điện áp hoạt động: 3.3V

- Cổng kết nối: Micro USB

- Bộ nhớ Flash: 4MB

- SRAM: 520 Kb

- Chuẩn Wifi: 802.11 b/g/n 2.4 Ghz

- Bluetooth: Bluetooth 4.2 BR/EDR + BLE

- Số chân GPIO: Khoảng 25 chân khả dụng

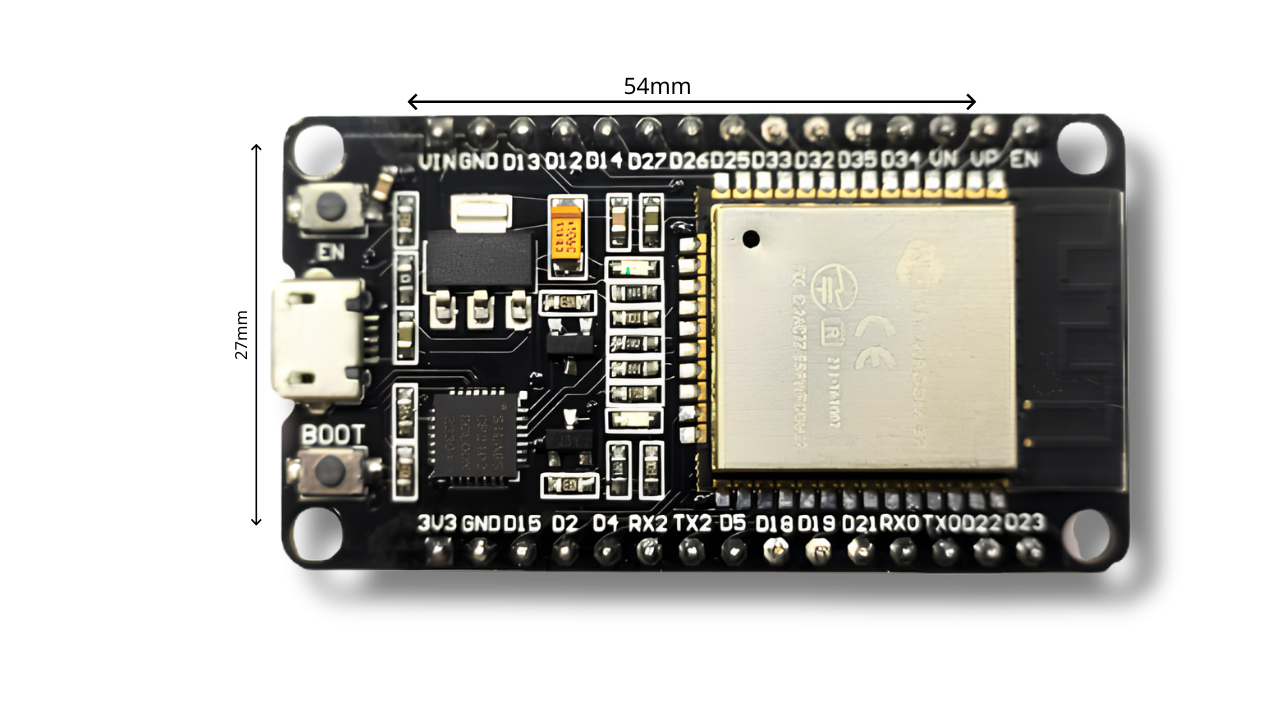

- Kích thước: Khoảng 54 x 27 mm

- Anten: PCB Antenna tích hợp trên module

Thông Số Kỹ Thuật Của Kit Wifi ESP-WROOM-32S

2. Chức Năng Chính Của Kit ESP-WROOM-32S

Dù có kích thước nhỏ gọn, Kit ESP32 này sở hữu câis hình phần cứng cực kỳ mạnh mẽ, vượt trội hơn hẳn các dòng Arduino truyền thống:

- Xử lý lõi kép ( Dual- Core): Trang bị vi xử lý Xtensa 32-bit LX6 với 2 nhân xử lý độc lâph, tốc độ cấu hình từ 84 MHz đến 240 MHz. Điều này cho phép mạch thực hiện đa nhiệm rất tốt: một nhân chuyên xử lý các kết nối wifi/bluetooth, nhân còn lại chạy chương trình và đọc cảm biến mà không bị gián đoạn.

- Kết nối không dây toàn diện:

+ WIfi ( 802.11 b/g/n): Tốc độ lên tới 150 Mbps, cho phép kit kết nối vào mạng internet nhà bạn, làm việc với các máy chủ đám mây( Cloud) hoặc tự phát Wifi ( Access Point) để thiết bị khác kết nối vào.

+ Bluetooth kép: Hỗ trợ cả Bluetooth Classic ( kết nối âm thanh, truyền dữ liệu cũ) và Bluetooth Low Energy ( BLE) ( tiêu thụ siêu ít năng lượng, chuyên dùng kết nối cảm biến và điện thoại thông minh).

- Cổng kết nối Micro USB tiện lợi: Tích hợp sẵn chip chuyển đổi giao tiếp ( thường là CP2102 hoặc CH 340) giúp bạn chỉ cần dùng một sợi cáp Micro USB duy nhất là có thể vừa cấp nguồn 5 V, vừa nạp code trực tiếp từ máy tính vô cùng dễ dàng.

- Hệ thống ngoại vi và GPIO phong phú: Hỗ trợ nhiều chân Input/ Output để điều khiển linh kiện.

• Tổng số chân chip cấp: 34 chân GPIO.
• Trừ 6 chân giấu kín (GPIO 6 - 11) kết nối vào chip nhớ Flash bên trong module. Các chân này bị giấu đi hoặc khóa lại, bạn không thể dùng cho mục đích khác
• Còn 28 chân thò ra ngoài hàng chân pin cắm.
• Trừ tiếp 3 chân hệ thống cực kỳ nhạy cảm: Còn 25 chân an toàn.


       Dù trên kit có chân, bạn nên né GPIO 0, GPIO 1, và GPIO 3 khi kết nối linh kiện thông thường vì:

• GPIO 1 (TX) và GPIO 3 (RX): Hai chân này trực tiếp làm nhiệm vụ nạp code từ máy tính vào ESP32 và gửi dữ liệu lên màn hình Serial Monitor. Nếu bạn cắm cảm biến hoặc đèn vào đây, bạn sẽ không thể nạp được code mới vào mạch (báo lỗi Timeout).
• GPIO 0: Đây là chân quyết định chế độ khởi động của chip. Nếu lúc bật nguồn, chân này bị linh kiện bên ngoài vô tình kéo xuống mức Thấp (0V), ESP32 sẽ rơi vào trạng thái "chờ nạp code" và đứng im, không chạy chương trình đã nạp.

• Vì vậy: Nếu thiết kế mạch muốn chạy ổn định: Bạn chỉ nên xài quanh mức 25 chân (né TX, RX và GPIO 0 ra).

+ Tích hợp các bộ chuyển đổi AC ( đọc tín hiệu Analog) và DAC( xuất tín hiệu Analog)

+ Hỗ trợ các chuẩn giao tiếp công nghiệp: UART, SPI, I2C, PWM ( điều khiển động cơ, độ sáng đèn).

+ Có sẵn cảm biến hiệu ứng Hall ( đo từ trường) và các chân cảm ứng điện dung ( Touch Sensor) trên bo mạch.

- Chế độ tiết kiệm năng lượng: Kit ESP32 ESP-WROOM-32S có khả năng đưa vi xử lý vào chế độ " ngủ sâu" với mức thụ điện cực thấp ( chỉ vài micro- ampe) và thức dậy theo chu kỳ, rất thích hợp cho các thiết bị chạy bằng pin.
