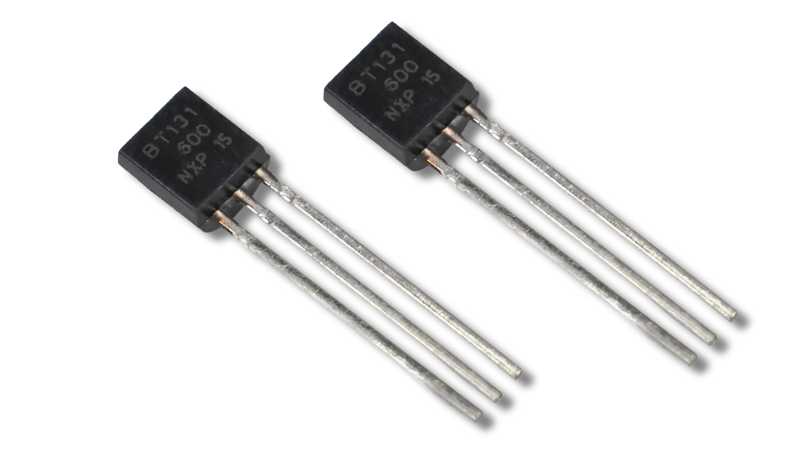

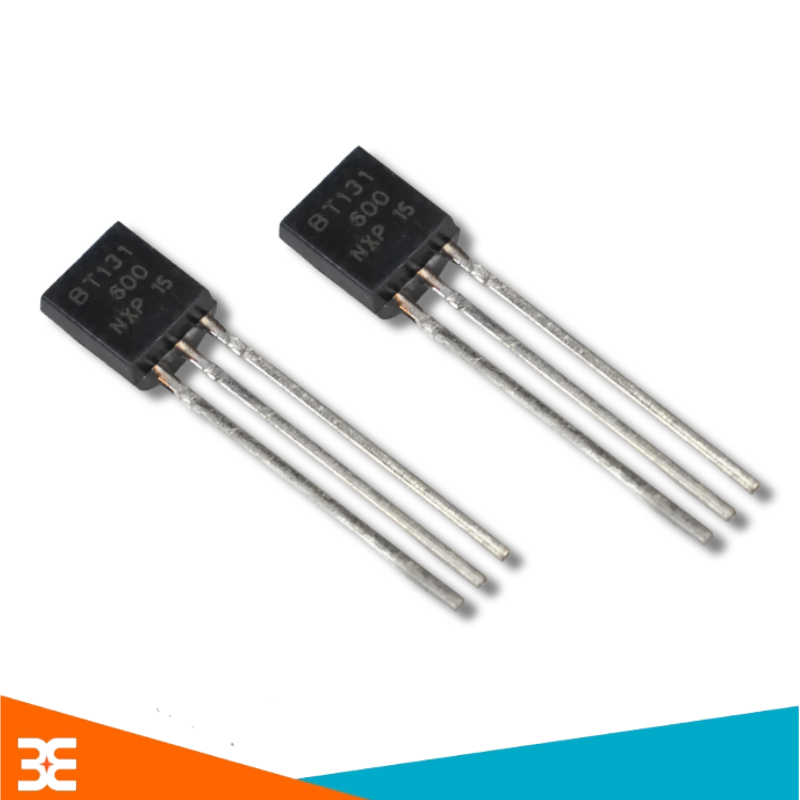

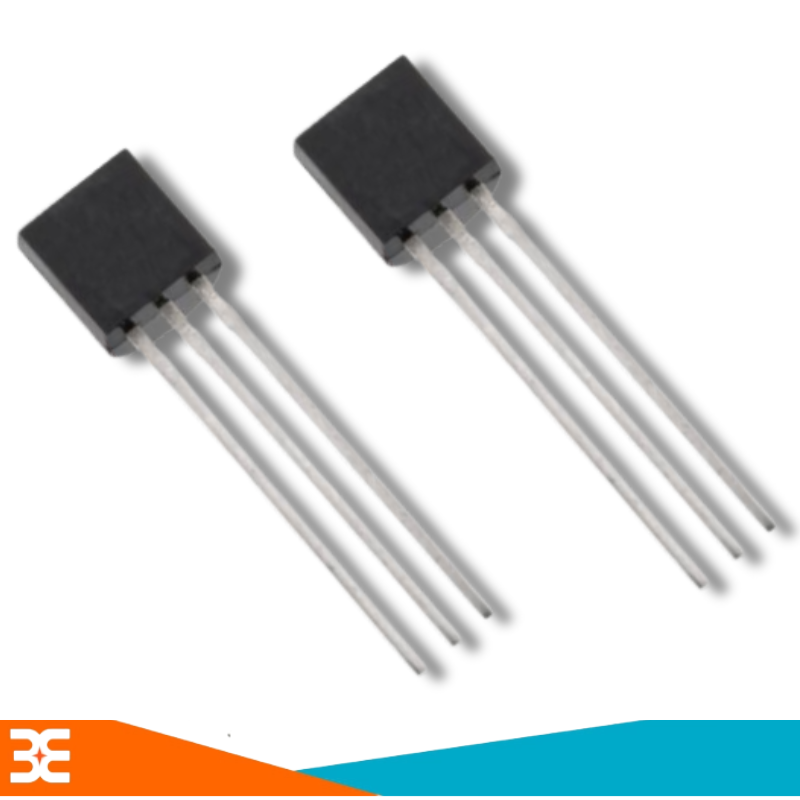

Triac BT131-600 TO-92
Triac BT131-600 là một linh kiện bán dẫn có khả năng dẫn dòng xoay chiều theo cả hai chiều, đóng vai trò như một công tác điện tử độ cao. Với kiểu đóng gói TO-92 nhỏ gọn ( giống hình dáng transistor C1815 hay A1015), sản phẩm rất phù hợp cho các mạch điện tử có không gian hạn chế và công suất thấp.
- Điện áp cực đại: 600V
- Dòng điện thuận cực đại: 1A
- Kiểu chân đóng gói: To-92
- Dòng điện kích mở rộng: Tối đa khoảng 3mA đến &mA
- Điện áp kích mở cổng: tối đa 1,5V
- Nhiệt độ làm việc: từ -40°C đến 125°C
Khi bạn nhìn vào mặt phẳng có in chữ của Triac BT131-600 ( hai chân hướng xuống dưới), thứ tự các chân từ trái qua phải là:
1. Chân 1( t1 hoặc MT1): Cực chung 1( main Terminal 1)
2. Chân 2 (G): Cực cổng kích ( Gate)
3. Chân 3 ( t2 hoặc MT2): Cực chung 2 ( Main Terminal 2)

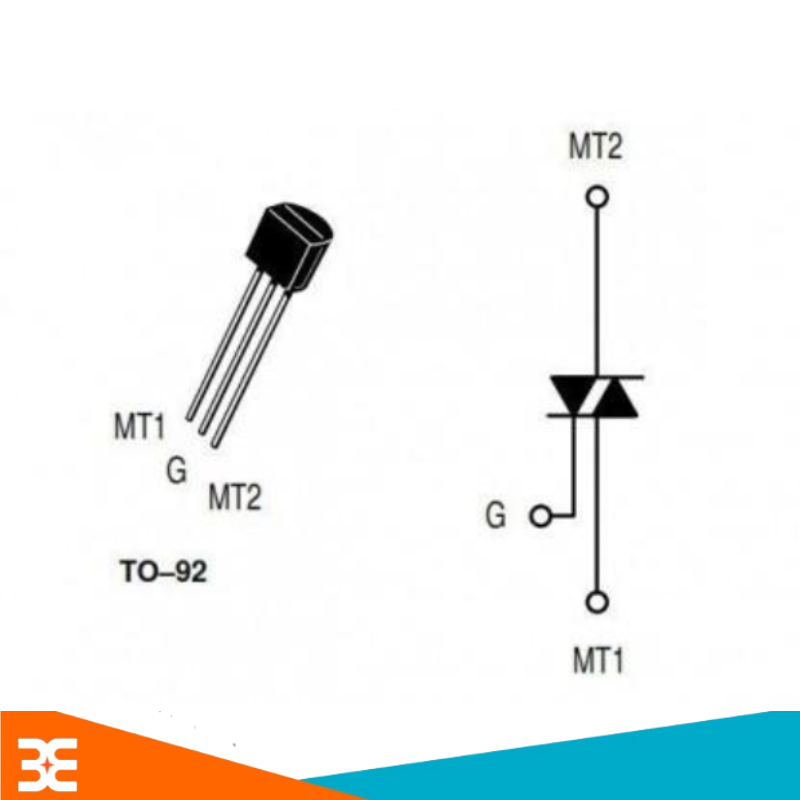

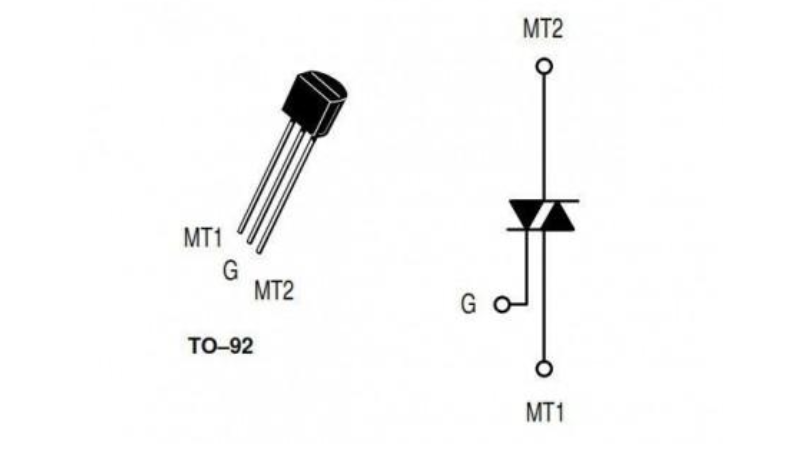

Sơ Đồ Thứ Tư Chân Của Triac BT131-600 TO-92
Để mạch hoạt động ổn định và tránh bị cháy linh kiện, bạn cần tuân thủ các nguyên tắc đầu nối sau:
Sơ đồ kết nối cơ bản:
1. Tải ( Đèn/Quạt) được mắc nối tiếp với nguồn AC 220V và đi vào chân T2 của Triac.
2. Chân T1 của Triac sẽ nối vào đường dây chung còn lại của nguồn AC.
3. Chân G sẽ nhận xung kích để mở mạch.
Nhờ kích thước nhỏ và tính năng kích mở bằng dòng điện thấp, BT 131-600 được dùng rộng rãi trong các thiết bị điện gia dụng.
- Mạch điều khiển tốc độ quạt trần, quạt bàn công suất thấp.
- Mạch làm mờ đèn sợi đốt ( Dimmer), đèn trang trí AC.
- Mạch đóng ngắt tải AC công suất nhỏ từ các bộ vi điều khiển ( Arduino, PIC, AVR).
- Hệ thống điều khiển van điện từ AC hoặc máy bơm nước nhỏ.
