Module Cảm Biến Cường Độ Ánh Sáng BH1750- GY302

Module Cảm Biến Cường Độ Ánh Sáng BH1750- GY302

BH1750- GY302 là một thiết bị đo lường ánh sáng kỹ thuật số sử dụng chip BH1750FVI. Cảm biến này có thể đọc giá trị trực tiếp ra đơn vị Lux thông qua giao tiếp I2C, giúp tích hợp dễ dàng với các vi điều khiển như Arduino hoặc STM32, ESP32/ ESP8266.

Module Cảm Biến Cường Độ Ánh Sáng BH1750- GY302

Thông Số Kỹ Thuật BH1750- GY302

- Mã Sản Phẩm: BH1750- GY302

- Chip xử lý: BH1750FVI

- Điện áp hoạt động: 3.3V đến 5V DC

- Phạm vi đo rộng: Từ 1 đến 65535 Lux

- Chuẩn giao tiếp: I2C

- Độ chính xác: Sai số rất nhỏ

Sơ Đồ Chân Kết Nối

Sơ Đồ Chân Kết Nối

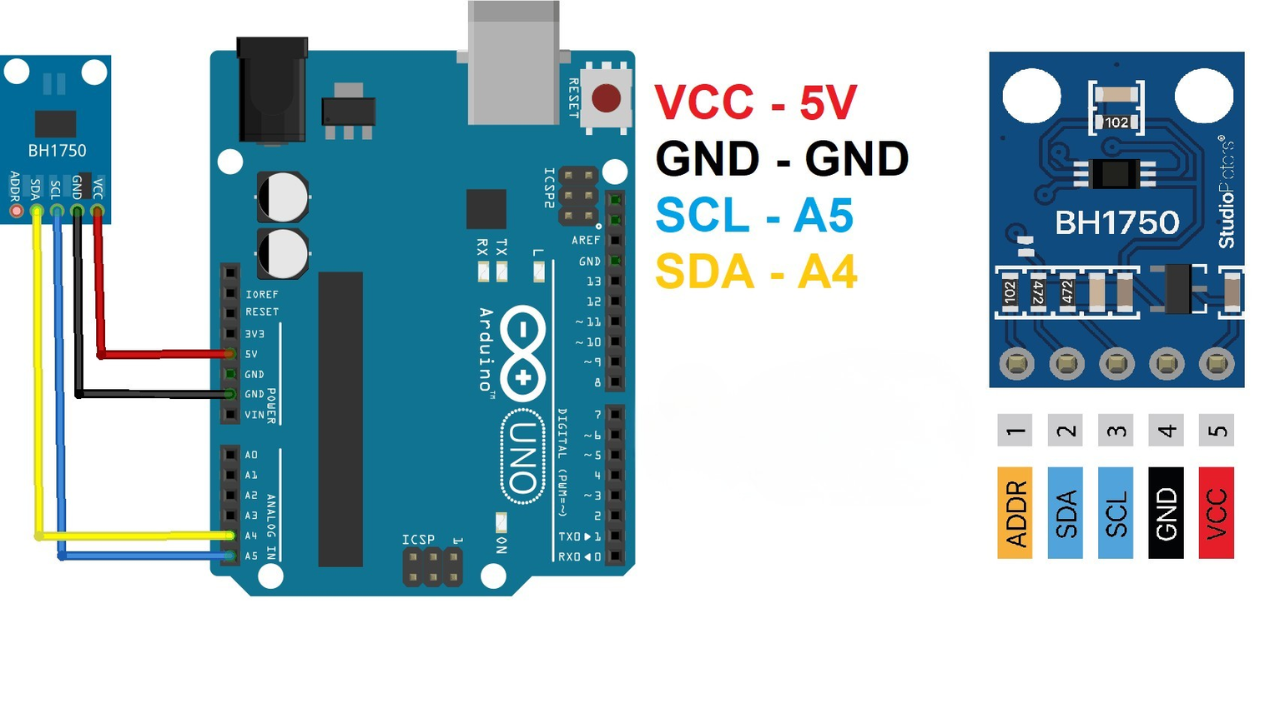

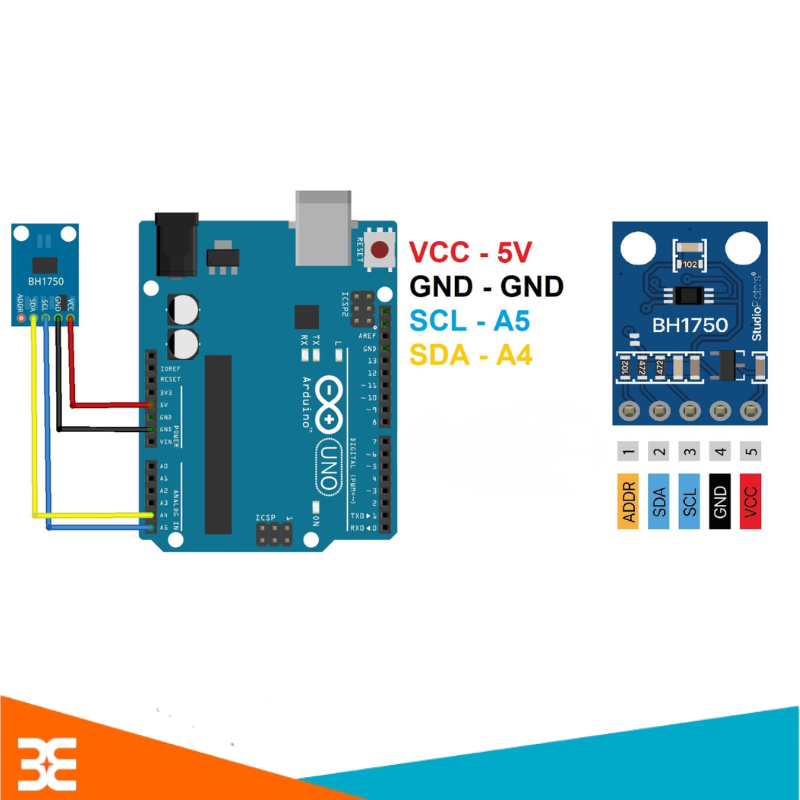

Sơ Đồ Kết Nối (với Arduino):

• VCC ➡️ Nguồn 3.3~ 5VDC
• GND ➡️ Chân âm chung (GND)
• SCL ➡️ Chân SCL của board (trên Arduino Uno là chân A5)
• SDA ➡️ Chân SDA của board (trên Arduino Uno là chân A4)
• ADD ➡️ (Tùy chọn) Chân đổi địa chỉ I2C. Nối xuống GND để đổi địa chỉ thành 0x5C.

Thư Viện & Code Mẫu (Arduino)

Để lập trình nhanh, bạn nên sử dụng thư viện BH1750 của Christopher Blauvelt.

Một thư viện rất phổ biến dành cho cảm biến ánh sáng An Arduino library for the digital light ... do Christopher Blauvelt (thường được gọi với nickname claws) phát triển. Thư viện này hỗ trợ hoàn hảo cho Arduino, ESP8266 và ESP32.

Truy cập link thư viện tại:

https://github.com/claws/BH1750

Cài đặt:

1. Vào Sketch > Include Library > Manage Libraries tìm và cài đặt thư viện BH1750.
2. Đoạn code mẫu:

cpp

#include <Wire.h>
#include <BH1750.h>

BH1750 lightMeter;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  lightMeter.begin();
  Serial.println(F("Bắt đầu đo cường độ sáng..."));
}

void loop() {
  float lux = lightMeter.readLightLevel();
  Serial.print("Cường độ sáng: ");
  Serial.print(lux);
  Serial.println(" lx");
  delay(1000);
}

Ứng Dụng Phổ Biến Của Module BH1750- GY302

Nhờ khả năng đo chính xác đơn vị Lux, BH1750 thường được dùng trong các dự án:

- Nông nghiệp thông minh: Đo cường độ ánh sáng trong nhà kính để tự động kéo rèm che nắng hoặc bật đèn quang hợp nhân tạo cho cây trồng.

- Nhà thông minh ( Smart Home) : thiết kế hệ thống tự động bật đèn khi trời tối và tắt đèn khi trời sáng, hoặc tự động điều chỉnh độ sáng của đèn phòng dựa theo ánh sáng tự nhiên để tiết kiệm điện.

- Thiết bị điện tử tiêu dùng: Điều chỉnh độ sáng màn hình tự động trên điện thoại, máy tính bảng, tivi hoặc đèn nền trên ô tô.

- Nhiếp ảnh & Máy ảnh: Đo cường độ ánh sáng môi trường thực tế để hỗ trợ máy ảnh tính toán thời gian phơi sáng và khẩu độ tối ưu.
