Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602



Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602



Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M

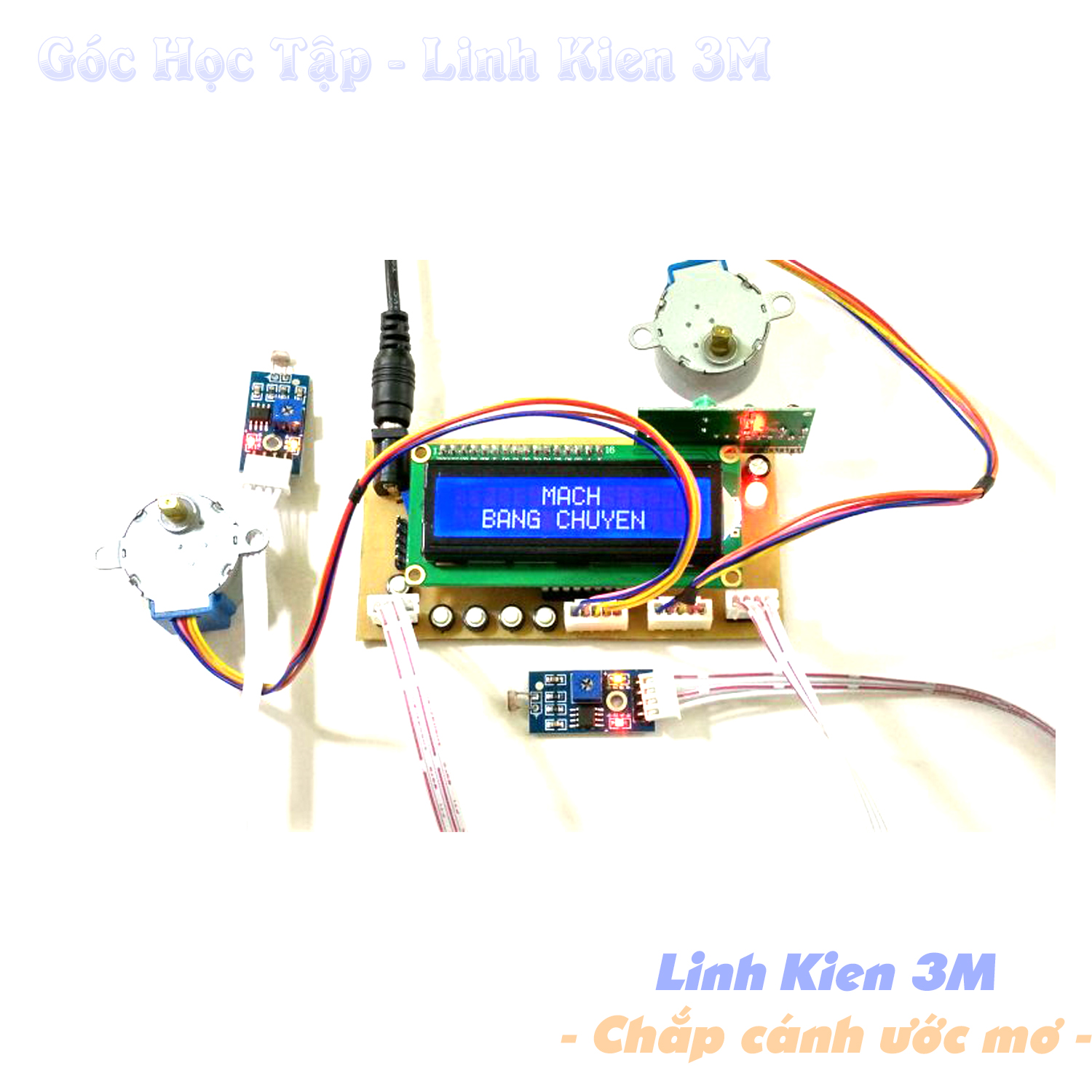

Một sản phẩm đồ án đặc biệt mình muốn chia sẻ cho các bạn tham khảo là mạch băng truyền sản phẩm sử dụng VĐK PIC 16F877A. Sản phẩm này sử dụng 2 động cơ bước STEP để hoạt động 2 băng truyền và 2 Module cảm biến ánh sáng để đếm và điều khiển hoạt động. Ngoài ra trên  mạch còn có 4 phim bấm để điều khiển hoạt động và mạch còn sử dụng được điều khiển từ xa Tay Phát RF315 để cho mạch có thể hoạt động tự động từ xa nhé các bạn ^^

Nguồn điện áp sử dụng là 5V-2A nên các bạn dễ dàng tìm mua nhé.

Bây giờ tôi sẽ hướng dẫn các bạn cách làm nhé



I Chuẩn bị



TÊN LINH KIỆN SỐ LƯỢNG
Jack DC 5.5x2.1mm 1
Tụ hóa 100uF/25V 1
Jump đực đơn thẳng 2.54mm 1
Trở cắm 1K 2
LED 5mm đỏ đục  1
Trở băng 5 chân 10K 1
Jump cái đơn thẳng 2.54mm 1
LCD 1602 1
PIC16F887-I/PT DIP40 1
Thạch anh 20MHz cắm 1
Tụ gốm 33p 2
Nút nhấn 2 chân 5
Dây trắng XH-2.54 4P 30cm 1
LCD 16x2 xanh dương 5V 1
Biến trở chữ nhật 3296W 1K 1
Đế IC DIP18 1
ULN2803A DIP18 1
Header XH-2.54 5P đực thẳng 2
Module cảm biến ánh sáng  2
Phíp đồng KB 1 mặt 10x15cm 1
Giấy in nhiệt A4 1
Module RF315 PT2272-M4 1
Tay phát RF315 4 kênh vỏ gỗ 1
Động cơ bước 5V 2



- Các dụng cụ để làm mạch in:

  • Bộ dụng cụ làm mạch in thủ công:

  1. Bột sắt hoặc Muối ăn mòn

  2. Giấy in mạch

  3. Phíp đồng

  4. Bút tô mạch

  5. Bàn là rồi đến Bộ khoan mạch là cuối cùng nhé.

(Đến mua linh kiện trực tiếp ở cửa hàng các bạn sẽ được IN MẠCH MIỄN PHÍ và NẠP CODE FREE nhé)



II Sơ đồ nguyên lí:



Link download FULL Mạch In & CODE: Tại đây

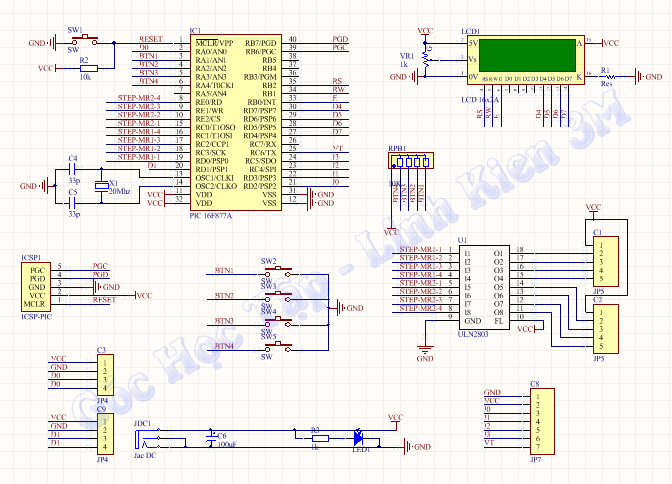

----- Sơ Đồ Nguyên Lí:









nguyên lí mạch Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602

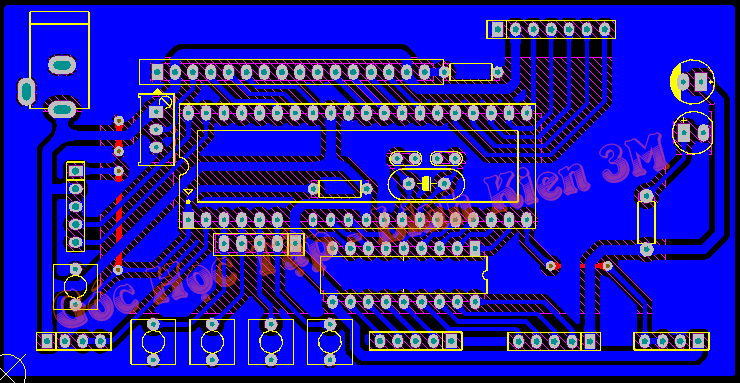

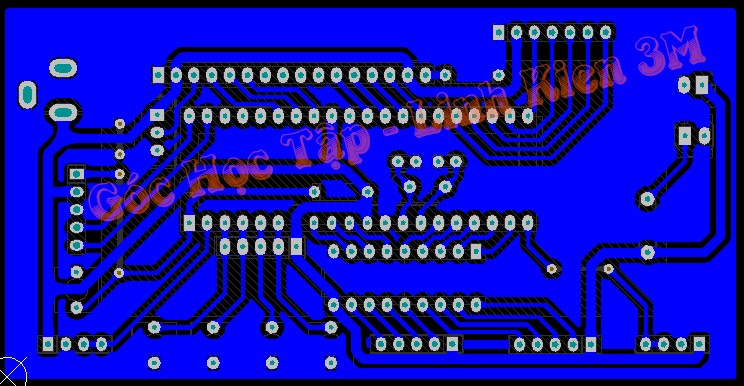

-----Hình ảnh mạch in trên Alitium:



mạch in mạch Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602



mạch in mạch Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602

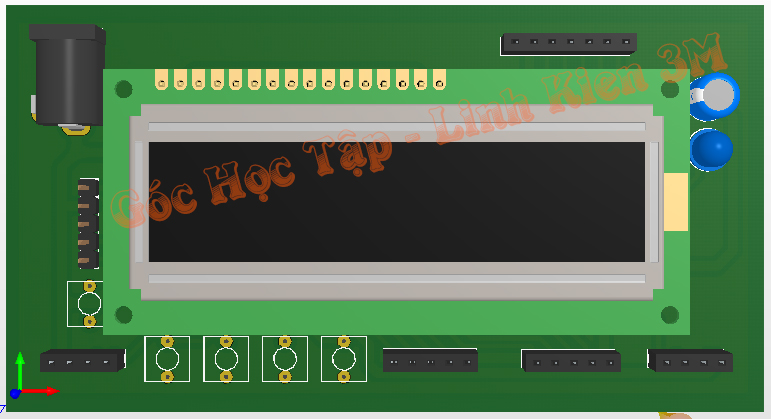

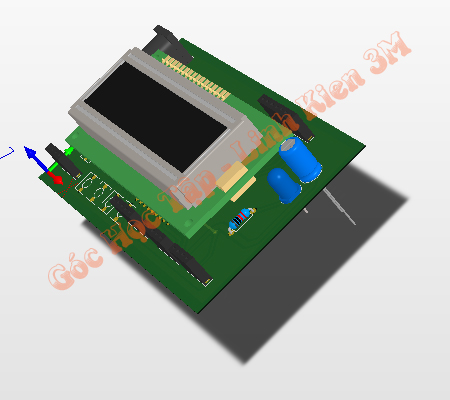

----- Sơ đồ 3D lắp ráp linh kiện:



mô phỏng mạch Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602



mô phỏng mạch Băng truyền dùng động cơ Step + Pic 16F877A hiển thị LCD1602

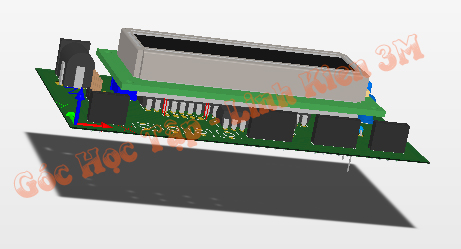

mô phỏng mạch MẠCH BĂNG TRUYỀN ĐẾM SẢN PHẨM



Link download: Tại đây



Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
