Mạch ON/OFF tự động bơm nước nhà vệ sinh

Đăng bởi Lan Phạm vào lúc 09/06/2018

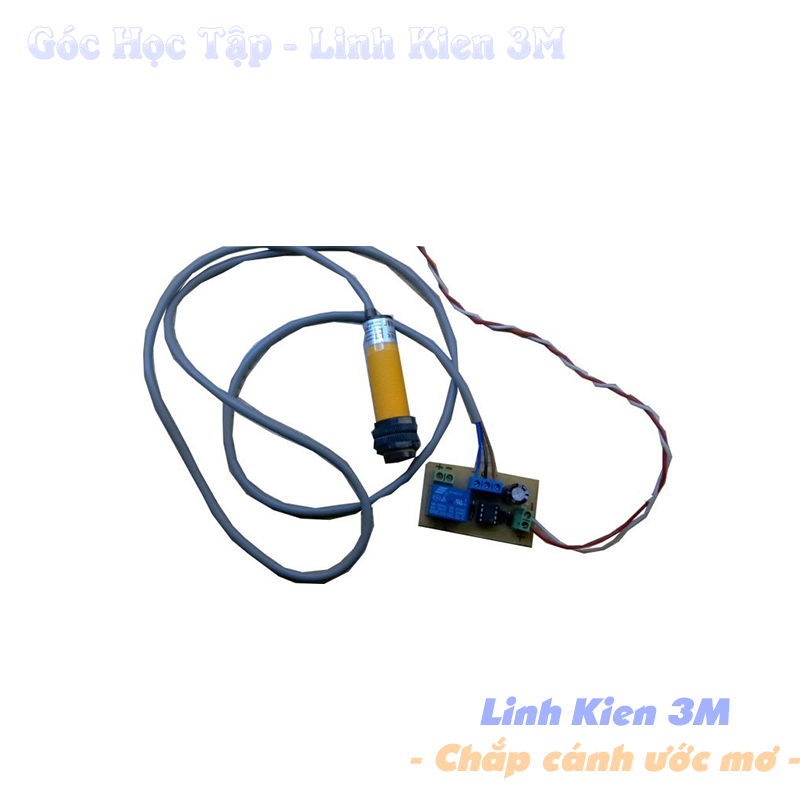

Mạch ON/OFF tự động bơm nước nhà vệ sinh





Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M. Hôm nay chúng tôi sẽ chia sẻ cho các bạn 1 sản phẩm nho nhỏ, đó là mạch điều khiển bật-tắt nước tự động sử dụng vi điều khiển PIC 16F629cảm biến khoảng cách để nhận tín hiệu và hoạt động.

Mạch này sử dụng nguồn 6V -12V sẽ hoạt động ( Khuyên dùng ở mức điện áp 9V - Nguồn Adapter 9V ) . Nó có Relay 12V-10A điều khiển thiết bị bên ngoài nên các bạn cần nguồn hơi chênh lệch 1 chút nhé.



Bây giờ chúng ta cùng chuẩn bị các dụng cụ và linh kiện để làm mạch nhé:

I Chuẩn bị:

- Linh kiện cần thiết:

02 KF 301-2P
01 KF301-3P
03 Diode 1N4007
01 Tụ hóa 2200uF hoặc 1000uF
01 Trở 220 ôm - SMD
01 Trở 10K - SMD
01 Trở 1K - SMD
01 LED đơn
01 PIC 12F629-Dip8
01 Tranzito NPN 2N3904 - SMD



- Các dụng cụ cần thiết:



II Sơ đồ nguyên lí và mạch in:

Link Download: Tại Đây

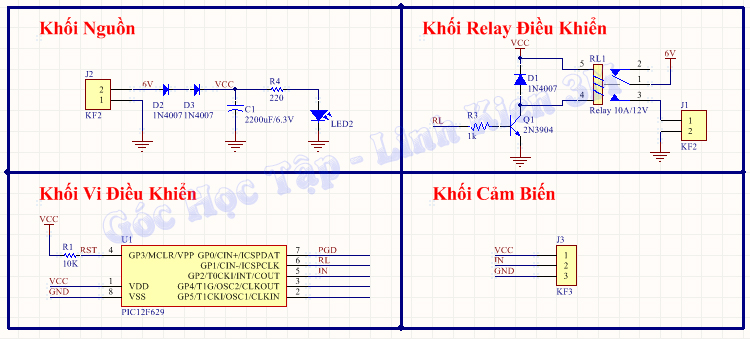

----- Sơ Đồ Nguyên Lí:

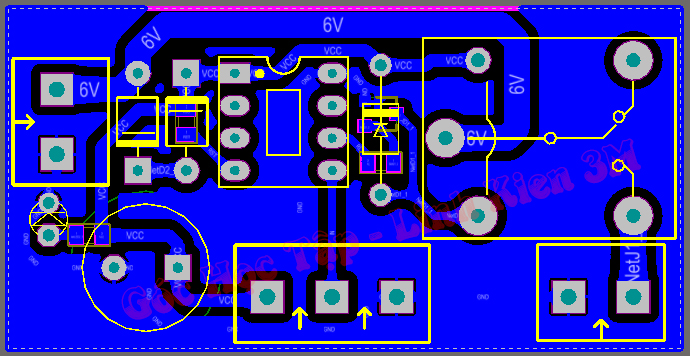

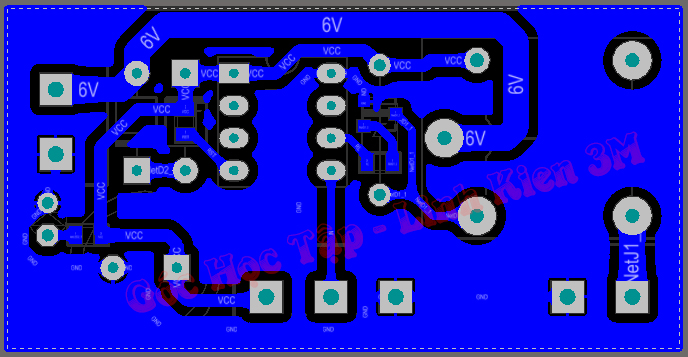

-----Hình ảnh mạch in trên Alitium:

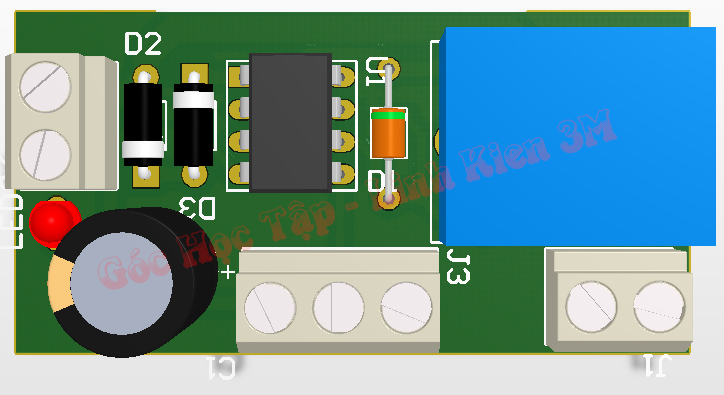

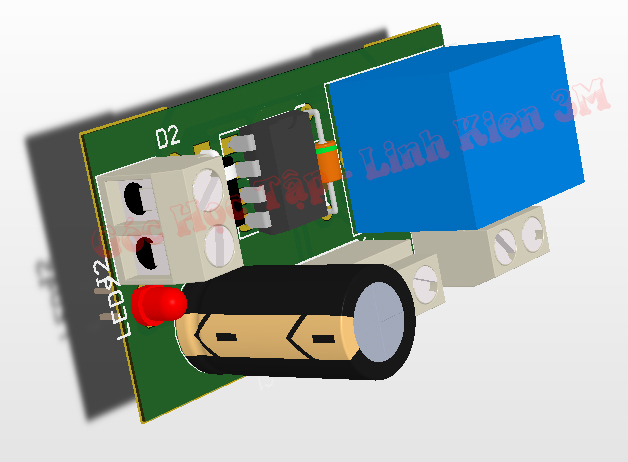

----- Sơ đồ 3D lắp ráp linh kiện:

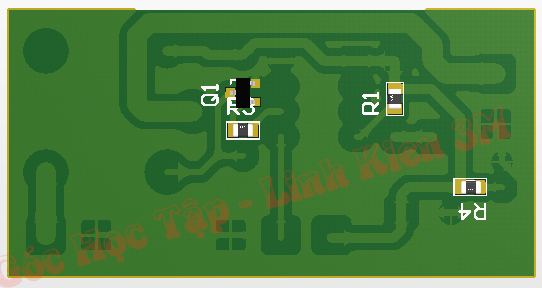

Các bạn lắp trước mấy con linh kiện dán ở mặt sau nhé

Tiếp theo sẽ là những con linh kiện cắm còn lại:

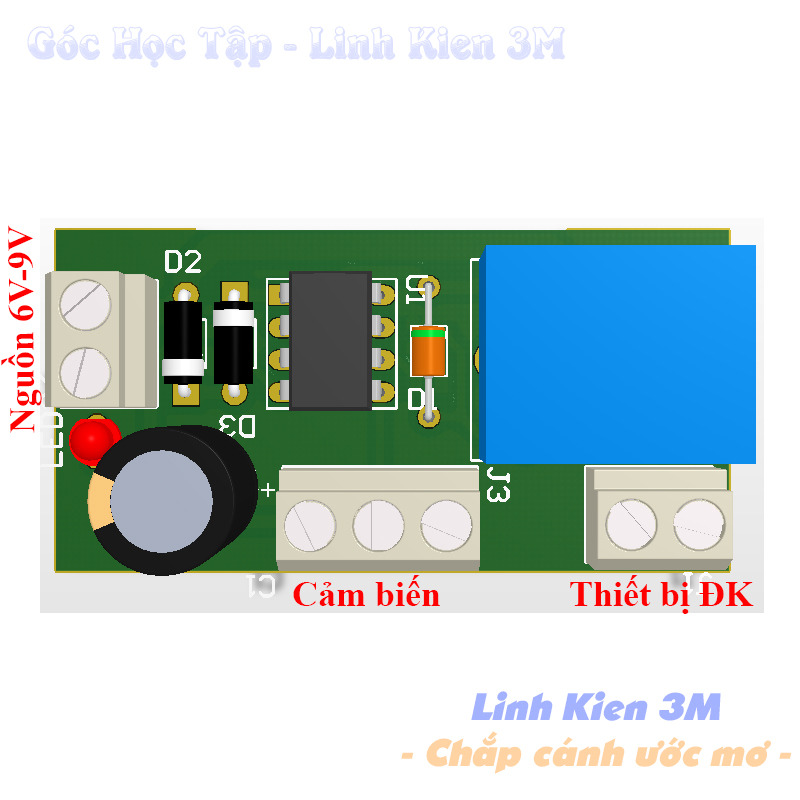

Sau khi hàn xong hết linh kiện, các bạn kết nối nguồn, với cảm biển và thiết bị ( bơm nước ) theo sơ đồ này nhé



Link Download PCD&CODE: Tại Đây



Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
