Module Thu RF 315Mhz Có Anten

Module Thu RF được sử dụng trong điều khiển từ xa, dùng để thu tín hiệu từ điều khiển thiết bị. Có kích thước nhỏ gọn và dẽ sử dụng Module Thu RF có anten được sử dụng rộng rãi

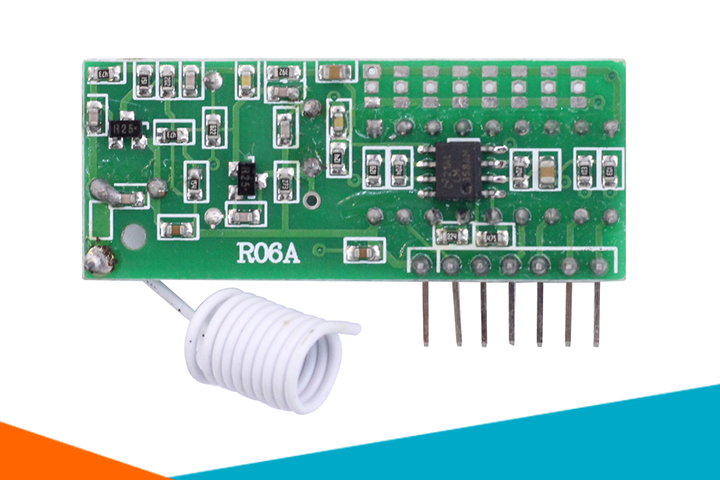

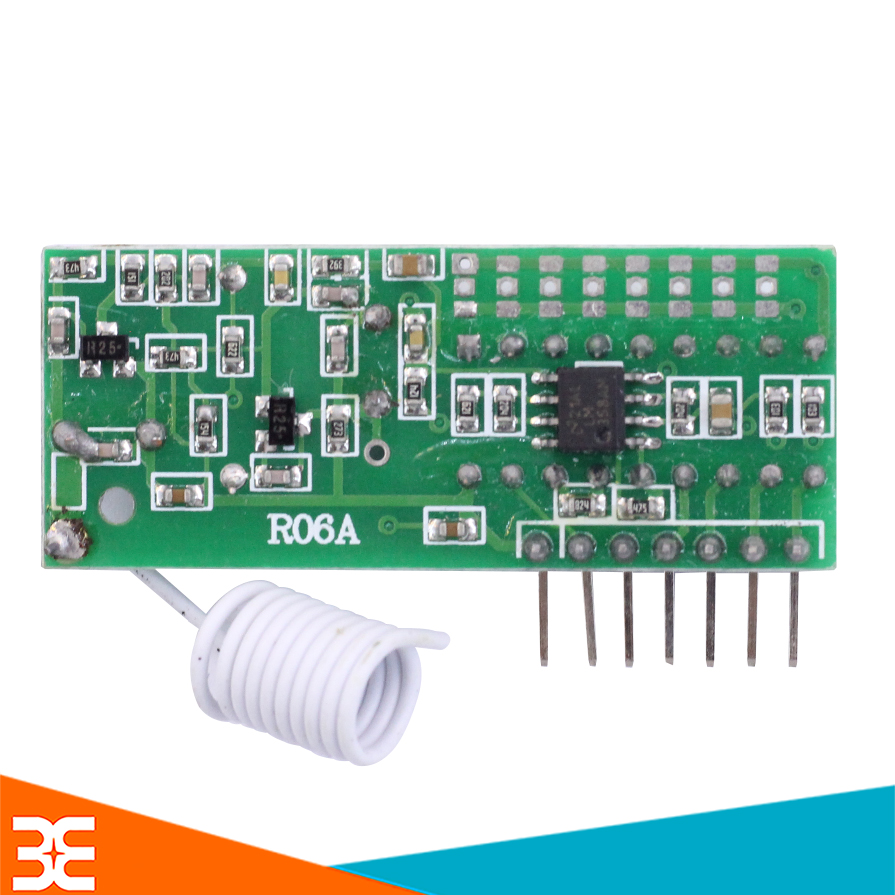

Module Thu RF 315Mhz Có Anten

Thông Số Kỹ Thuật

  • Điện áp sử dụng: 5V
  • I <4.5mA
  • Giải mã PT2272-T4
  • Trở dao động: 820K
  • Tần số thu: 315 Mhz
  • Anten dài: 23CM
  • Chân nguồn: Vcc(+5V) ; GND
  • Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
  • Tín hiệu ra: D0, D1, D2, D3

Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.

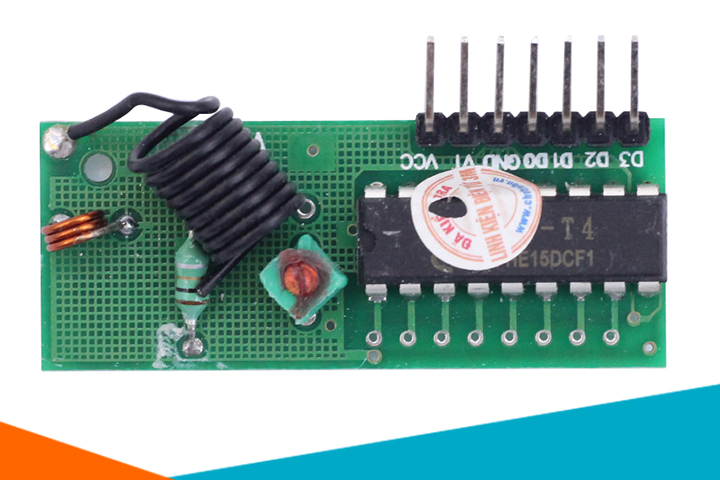

Module Thu RF


Lưu ý:

  • Nguồn sử dụng tốt nhất cho module RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
  • Ý nghĩa của module T4, M4 , L4
    • T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
    • VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai.
    • M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
    • L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0.

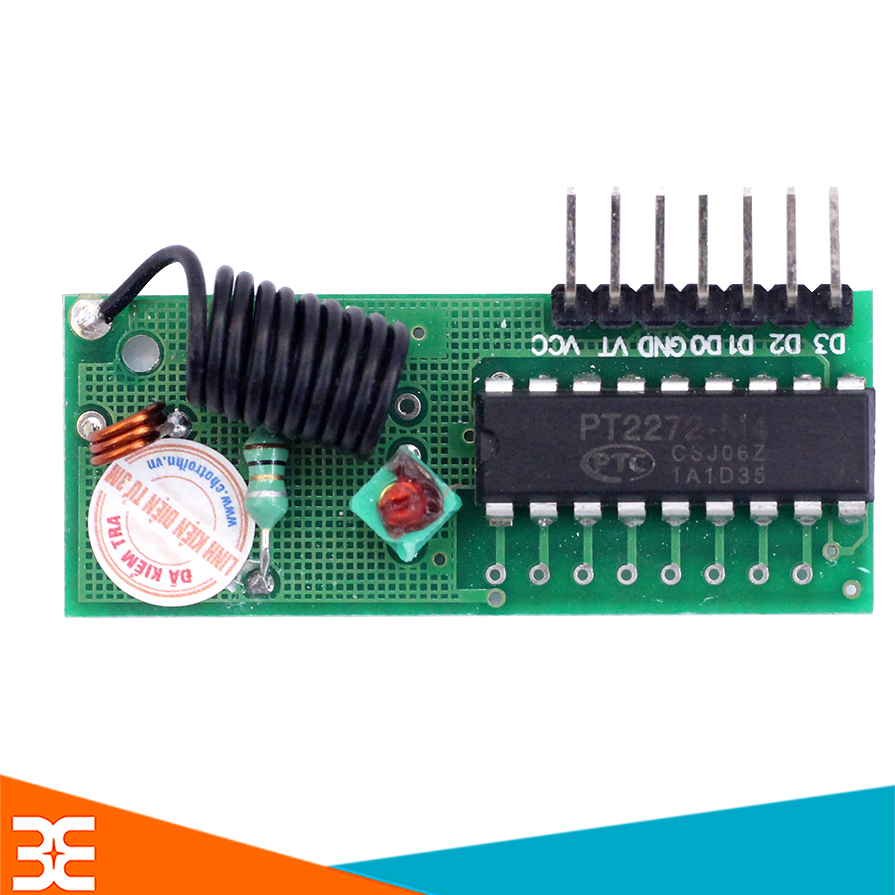

Module Thu RF Có Anten

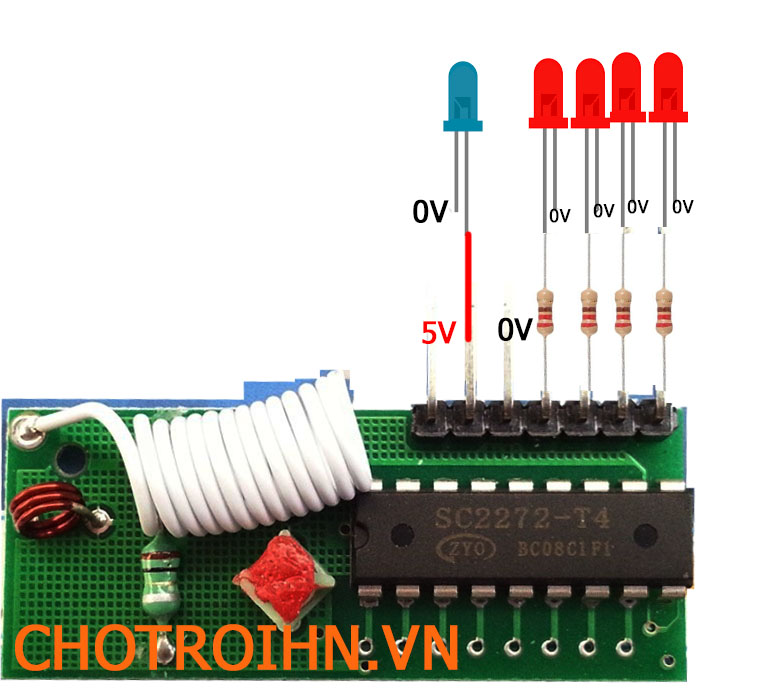

Sơ đồ test thử Module :

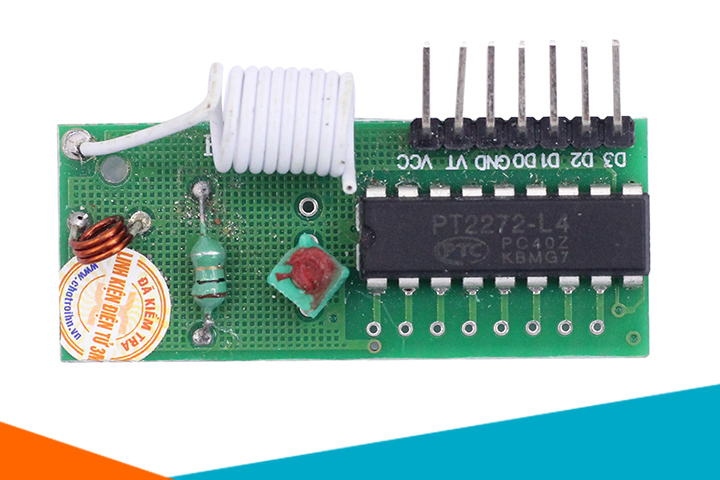

Module Thu RF

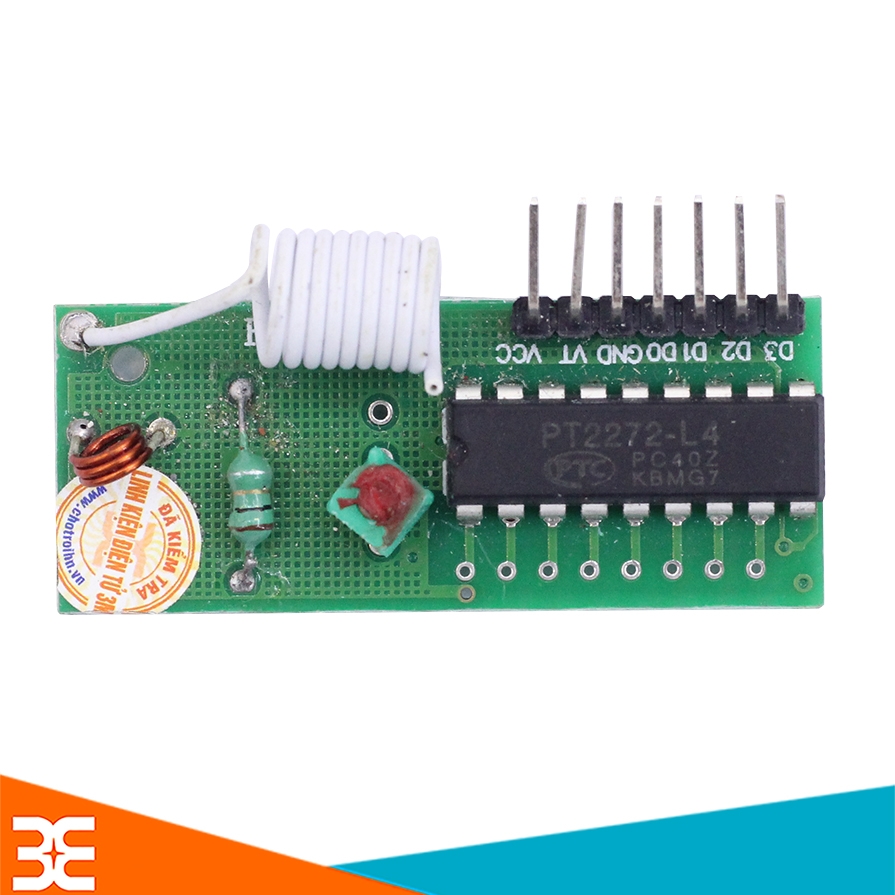

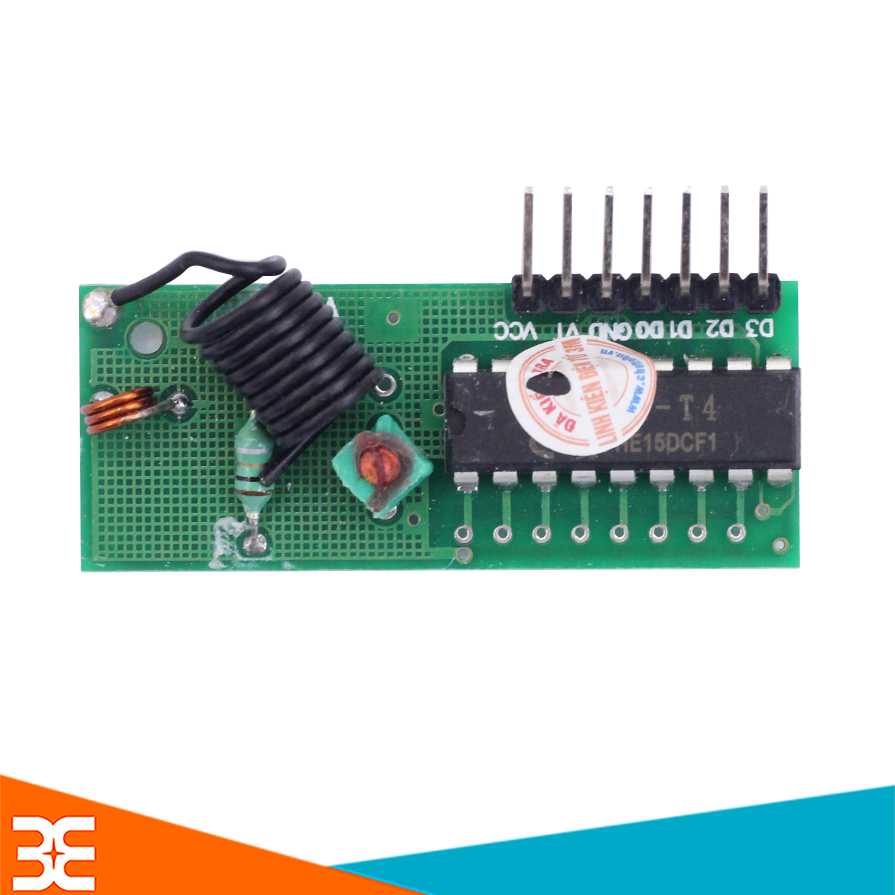

Sơ Đồ Chân

  • VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
  • D3: Chân Data out 3
  • D2: Chân Data out 2
  • D1: Chân Data out 1
  • D0: Chân Data out 0
  • 5V: Chân cấp nguồn 5V
  • GND: Chân Mass, cấp nguồn 0V
  • Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài

Hướng dẫn sử dung và so sánh các module T4 L4 M4 :
