Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A

Đăng bởi Lan Phạm vào lúc 09/07/2018

Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A



Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A





Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M. Lâu rồi cũng chưa chia sẻ được sản phẩm nào ứng dụng được cho các bạn sinh viên thì hôm nay, tiếp tục là 1 sản phẩm đồ án Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A. Mạch này đo nhiệt độ và hiển thị lên LCD 1602 sử dụng CPU chính sẽ là vi điều khiển PIC 16F877A. Nguồn điện áp sử dụng là 5V-1A nên các bạn dễ dàng tìm mua nhé.

Bây giờ tôi sẽ hướng dẫn các bạn cách làm nhé



I Chuẩn bị



Linh kiện mạch đo nhiệt độ dùng LM35

Tên Linh Kiện Số Lượng
Pic 16F877A 1
LCD 1602 1
LM 35 1
Jack DC 5.5 1
Tụ hóa 10uF-25V 2
Tụ gốm 22p 2
Thạch anh 20Mhz 1
Nút nhấn 2P 4
Jumer đực 2.54 1
Còi chíp 5V 1
Trơ 220 ôm 1/4W 1
Trở 4k7 1/4W 1
Trở 10K 1/4W 1
Trở 1k 1/4W 1
Tranzito C1815 1
Biến trở tam giác 10K 1
LED đơn  1



- Các dụng cụ cần thiết:



II Sơ đồ nguyên lí:



Link download Mạch In & CODE: Tại đây



----- Sơ Đồ Nguyên Lí:

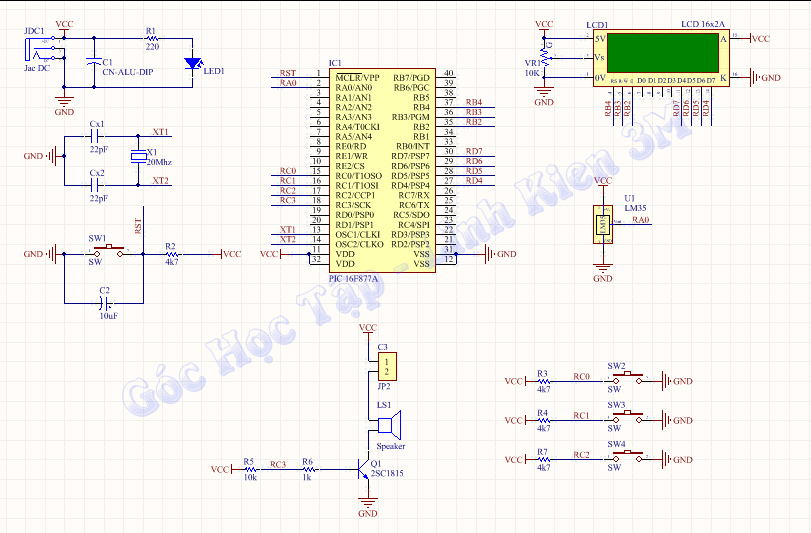

Sơ đồ nguyên lí Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A



-----Hình ảnh mạch in trên Alitium:

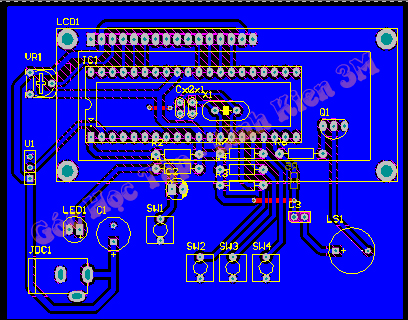

Mạch in Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A

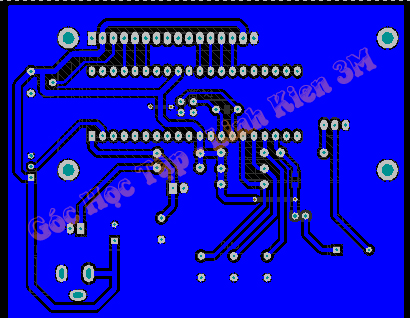

mạch in Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A



----- Sơ đồ 3D lắp ráp linh kiện:

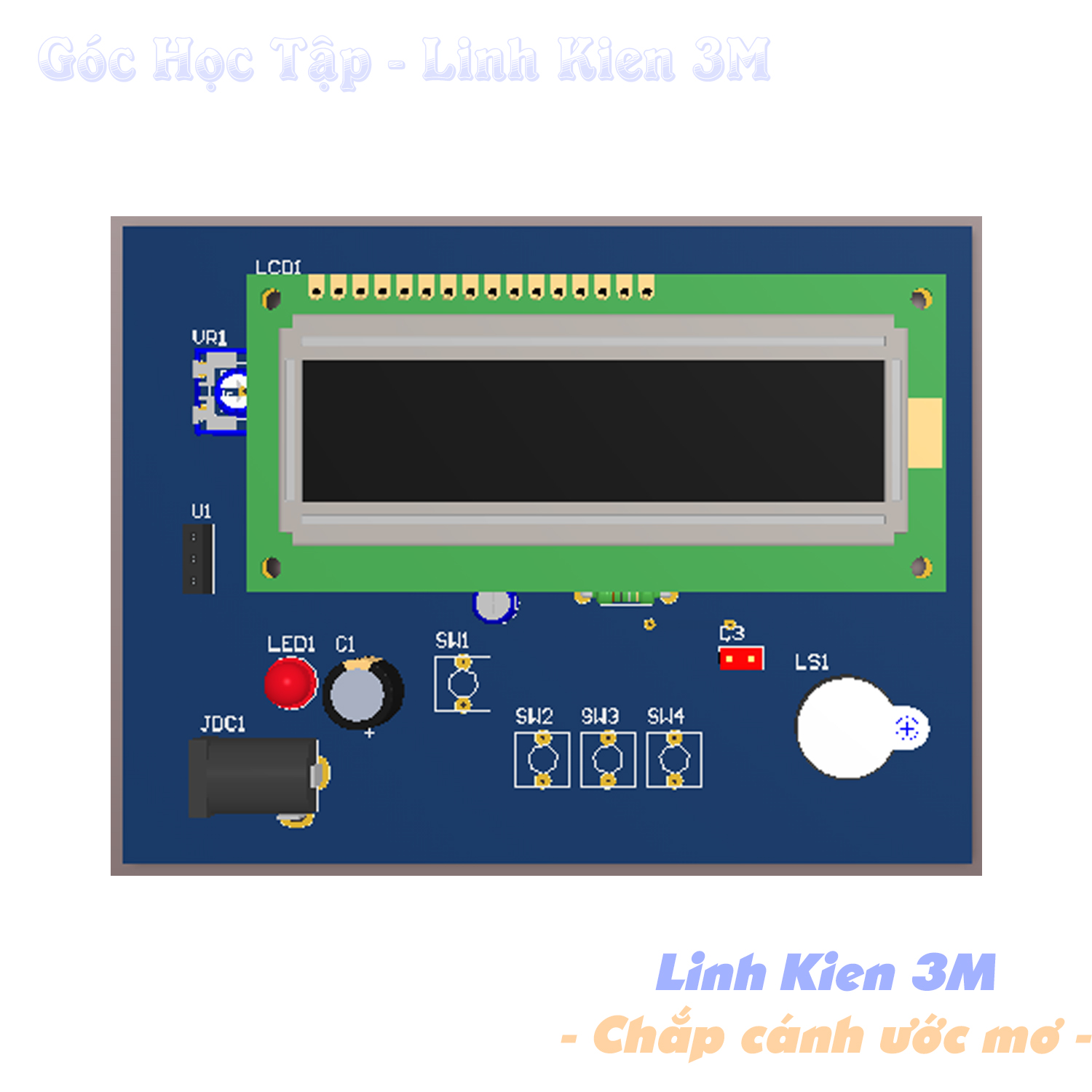

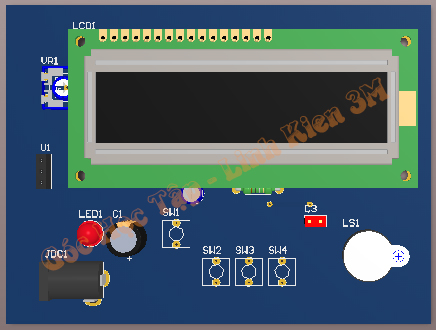

mạch mô phỏng Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A

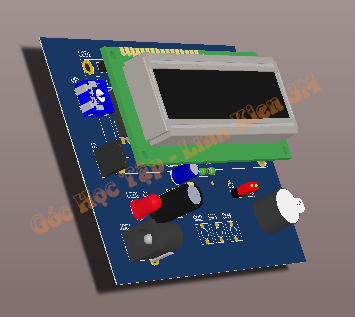

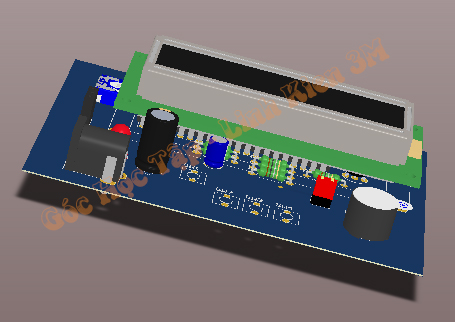

mạch in 3D Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A



Mạch đo nhiệt độ dùng LM35 và VĐK PIC 16F877A





Link download Mạch In & CODE: Tại đây



Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242
Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
