Trong các hệ thống điện tử, IoT và tự động hóa, module kết nối không dây giúp các thiết bị trao đổi dữ liệu mà không cần sử dụng dây dẫn vật lý. Tùy vào khoảng cách truyền, tốc độ dữ liệu, mức tiêu thụ điện năng và môi trường hoạt động, người dùng có thể lựa chọn WiFi, Bluetooth, LoRa, ZigBee hoặc RF. Bài viết dưới đây sẽ giúp bạn hiểu module kết nối không dây, nguyên lý hoạt động, các công nghệ phổ biến, ứng dụng thực tế và cách lựa chọn module phù hợp cho từng dự án.

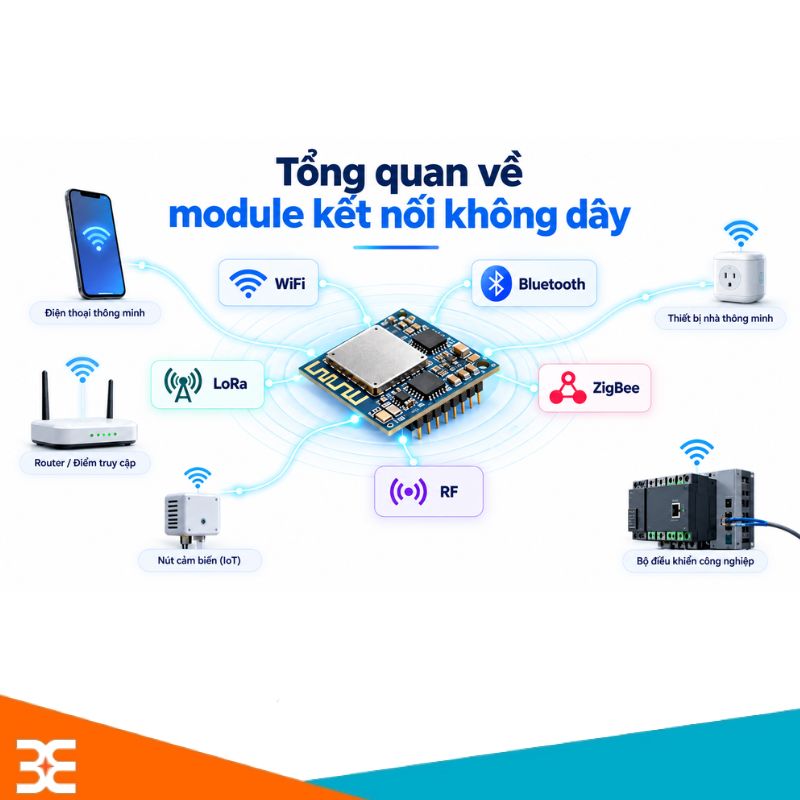

Tổng quan về module kết nối không dây
Module kết nối không dây là một mạch điện tử được thiết kế để truyền và nhận dữ liệu thông qua sóng vô tuyến thay vì kết nối bằng dây. Module thường được tích hợp với vi điều khiển, máy tính nhúng, cảm biến hoặc các thiết bị điện tử khác để tạo khả năng giao tiếp từ xa.
Tùy từng loại, module có thể sử dụng các chuẩn hoặc công nghệ như:
- WiFi
- Bluetooth
- LoRa
- ZigBee
- RF
- BLE
- Một số giao thức không dây chuyên dụng khác
Module kết nối không dây thường giao tiếp với vi điều khiển thông qua các chuẩn như UART, SPI, I2C hoặc GPIO. Nhờ khả năng truyền dữ liệu linh hoạt, loại module này được ứng dụng rộng rãi trong IoT, nhà thông minh, robot, hệ thống giám sát, điều khiển từ xa, nông nghiệp thông minh và tự động hóa công nghiệp.

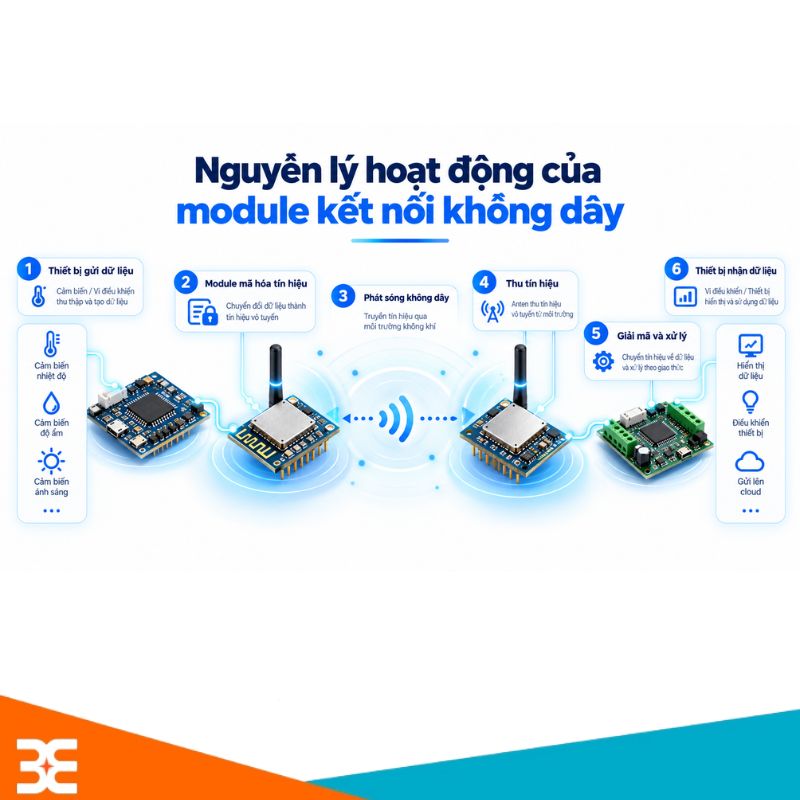

Nguyên lý hoạt động của module kết nối không dây
Về cơ bản, module kết nối không dây hoạt động dựa trên quá trình chuyển đổi dữ liệu điện tử thành tín hiệu vô tuyến để truyền qua không gian. Quá trình truyền dữ liệu thường diễn ra theo các bước:
- Vi điều khiển hoặc thiết bị chủ gửi dữ liệu đến module.
- Module xử lý và mã hóa dữ liệu theo giao thức tương ứng.
- Tín hiệu được điều chế thành sóng vô tuyến.
- Anten phát tín hiệu ra môi trường.
- Module ở phía nhận thu tín hiệu thông qua anten.
- Tín hiệu được giải điều chế và chuyển lại thành dữ liệu.
- Dữ liệu sau đó được gửi tới vi điều khiển hoặc thiết bị nhận.
Tùy công nghệ sử dụng, module có thể hoạt động theo kiểu điểm - điểm, một thiết bị kết nối nhiều thiết bị, mạng mesh hoặc kết nối qua router/gateway. Khoảng cách truyền thực tế không chỉ phụ thuộc vào loại module mà còn chịu ảnh hưởng bởi anten, công suất phát, tần số, vật cản, nhiễu điện từ và điều kiện môi trường.
Các loại module kết nối không dây phổ biến
Hiện nay có nhiều công nghệ truyền dữ liệu không dây khác nhau. Mỗi loại có ưu điểm riêng về tốc độ, khoảng cách truyền, mức tiêu thụ điện năng và khả năng kết nối.

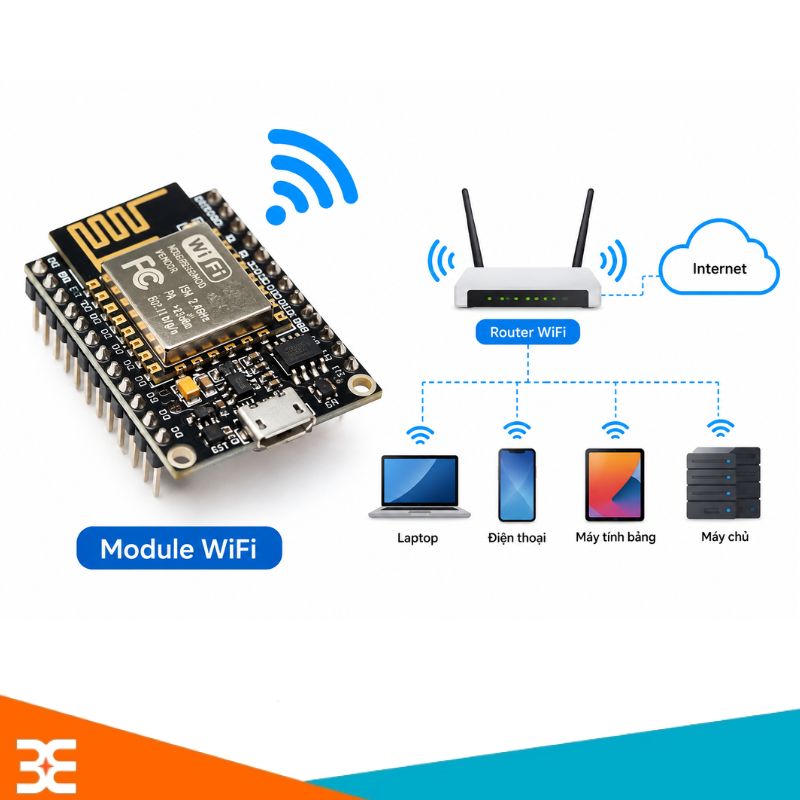

Module WiFi
Module WiFi cho phép thiết bị kết nối với mạng không dây WiFi và truyền dữ liệu qua mạng LAN hoặc Internet.
Đây là lựa chọn phổ biến trong các dự án IoT cần kết nối trực tiếp với router và gửi dữ liệu lên máy chủ, website hoặc nền tảng đám mây.
Một số đặc điểm của module WiFi:
- Tốc độ truyền dữ liệu tương đối cao.
- Có khả năng kết nối Internet trực tiếp.
- Dễ tích hợp với hệ thống IoT.
- Phù hợp với điều khiển và giám sát qua mạng.
- Mức tiêu thụ điện năng thường cao hơn một số công nghệ truyền dữ liệu công suất thấp.
Các dòng ESP8266 và ESP32 là những nền tảng được sử dụng phổ biến cho các ứng dụng WiFi.

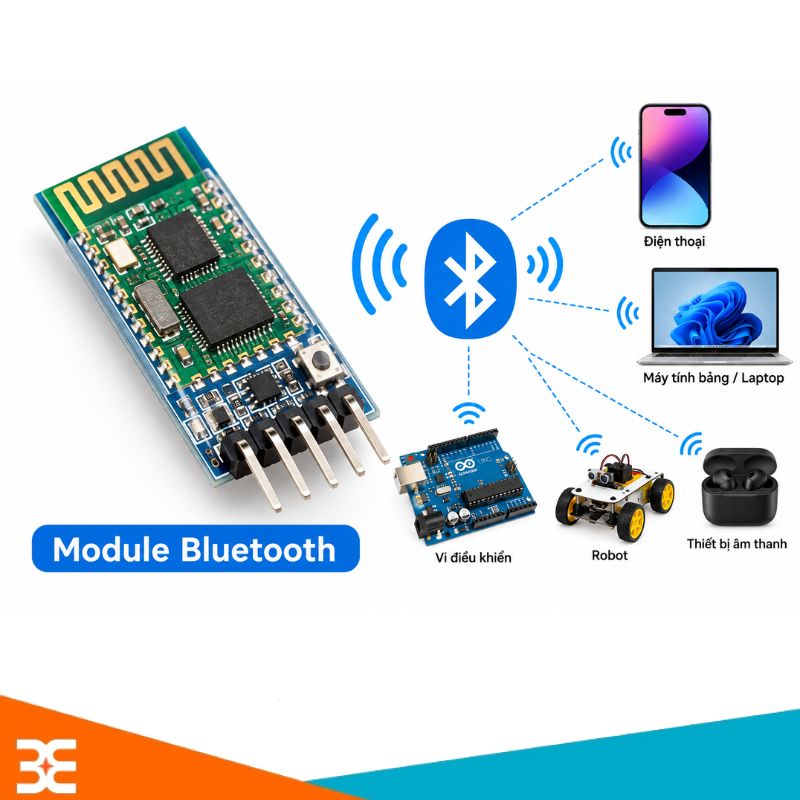

Module Bluetooth
Module Bluetooth được sử dụng để truyền dữ liệu trong phạm vi tương đối gần giữa các thiết bị.
Bluetooth thường xuất hiện trong các ứng dụng kết nối điện thoại với vi điều khiển, robot, thiết bị đo hoặc hệ thống điều khiển.
Hai dạng thường gặp là:
- Bluetooth Classic.
- Bluetooth Low Energy – BLE.
Bluetooth Classic phù hợp với các ứng dụng yêu cầu truyền dữ liệu liên tục, trong khi BLE được tối ưu cho những thiết bị cần tiết kiệm điện năng.
Ứng dụng phổ biến gồm:
- Điều khiển robot bằng điện thoại.
- Gửi dữ liệu cảm biến.
- Thiết bị đeo thông minh.
- Thiết bị đo cầm tay.
- Khóa điện tử.
- Hệ thống smart home.

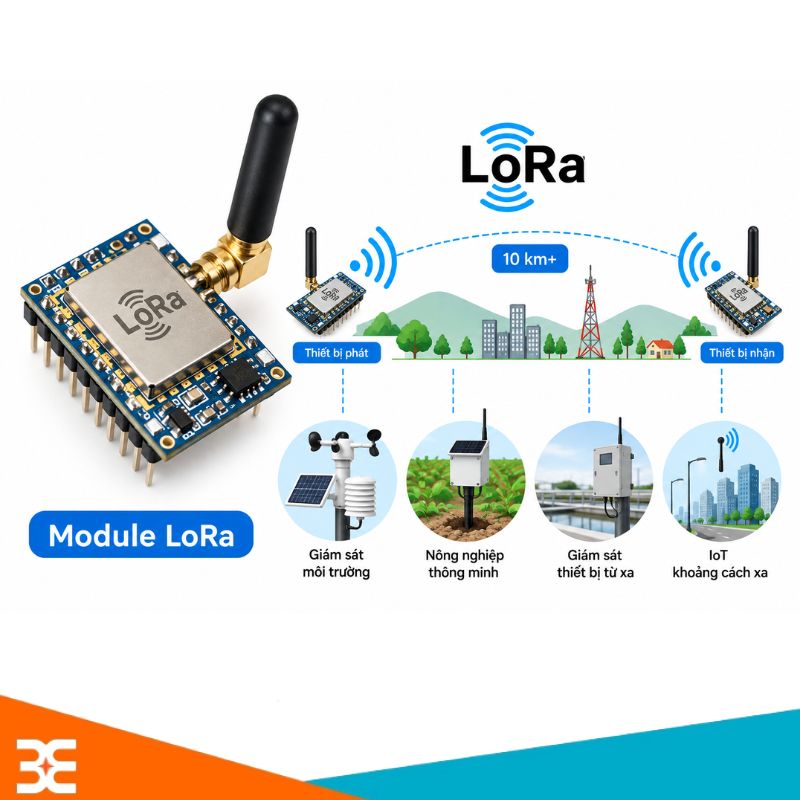

Module LoRa
Module LoRa được phát triển cho các ứng dụng cần truyền dữ liệu ở khoảng cách xa nhưng không yêu cầu tốc độ truyền quá cao.
Ưu điểm đáng chú ý của LoRa là khả năng truyền xa và tiêu thụ điện năng thấp, phù hợp với những thiết bị sử dụng pin hoặc được bố trí tại các vị trí khó đi dây.
LoRa thường được sử dụng trong:
- Nông nghiệp thông minh.
- Trạm đo môi trường.
- Theo dõi nhiệt độ, độ ẩm.
- Đọc dữ liệu cảm biến từ xa.
- Giám sát thiết bị.
- Hệ thống IoT diện rộng.
Khoảng cách truyền LoRa thực tế phụ thuộc đáng kể vào anten, công suất phát, địa hình, vật cản và cấu hình truyền thông.

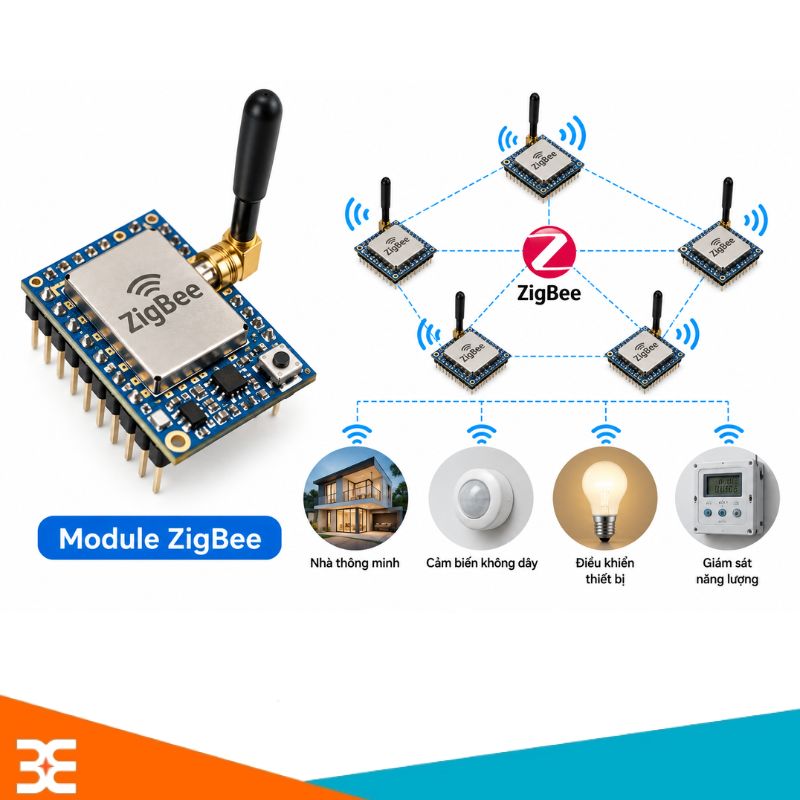

Module ZigBee
ZigBee là công nghệ truyền dữ liệu không dây hướng đến các hệ thống có nhiều thiết bị và yêu cầu mức tiêu thụ điện năng thấp.
Một ưu điểm của ZigBee là khả năng xây dựng mạng mesh, trong đó các thiết bị có thể hỗ trợ chuyển tiếp dữ liệu cho nhau. Điều này giúp mở rộng phạm vi của hệ thống mà không nhất thiết tăng công suất phát trên từng thiết bị.
ZigBee thường được ứng dụng trong:
- Nhà thông minh.
- Cảm biến không dây.
- Hệ thống chiếu sáng.
- Điều khiển thiết bị.
- Giám sát năng lượng.
- Mạng cảm biến.

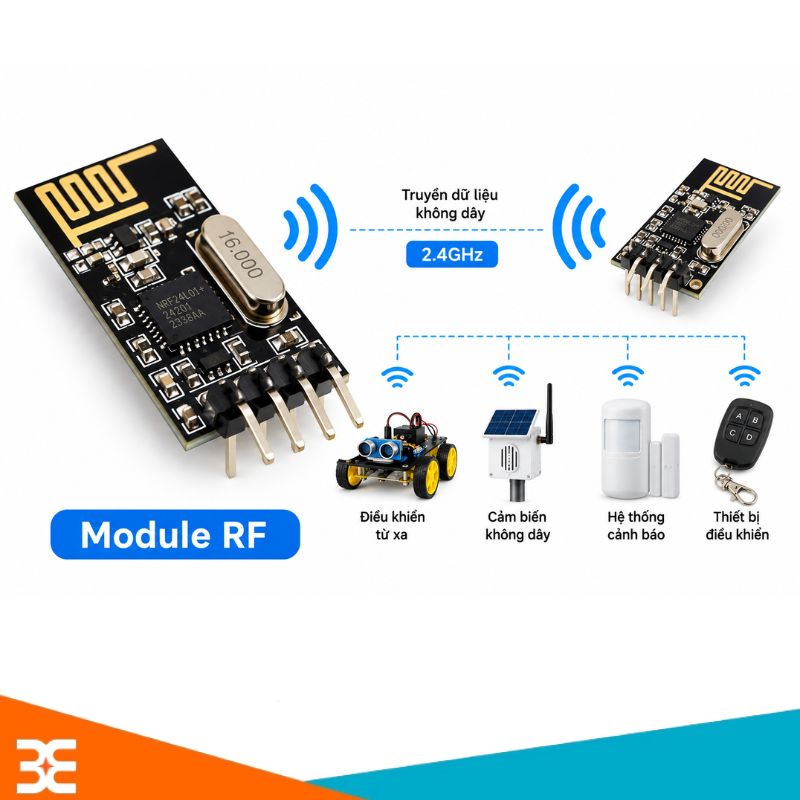

Module RF
Module RF là tên gọi chung của các module truyền dữ liệu bằng sóng vô tuyến. Tùy sản phẩm, module có thể hoạt động ở nhiều dải tần và sử dụng các phương thức truyền dữ liệu khác nhau.
Một số module RF có cấu tạo đơn giản, chủ yếu dùng cho truyền lệnh hoặc dữ liệu giữa hai thiết bị.
Các ứng dụng thường gặp gồm:
- Điều khiển từ xa.
- Công tắc không dây.
- Truyền tín hiệu cảm biến.
- Robot.
- Mô hình điều khiển.
- Hệ thống cảnh báo.
Các module như NRF24L01 cũng được sử dụng khá phổ biến cho việc truyền dữ liệu không dây giữa các vi điều khiển trong phạm vi phù hợp.
Ứng dụng của module kết nối không dây
Module kết nối không dây được ứng dụng trong rất nhiều lĩnh vực từ điện tử dân dụng đến hệ thống công nghiệp. Một số ứng dụng tiêu biểu gồm:
- Nhà thông minh: Điều khiển đèn, cửa, rèm, cảm biến và các thiết bị điện.
- IoT: Thu thập dữ liệu từ cảm biến và truyền về máy chủ.
- Robot: Điều khiển robot hoặc truyền dữ liệu trạng thái không dây.
- Nông nghiệp thông minh: Theo dõi nhiệt độ, độ ẩm đất, môi trường và hệ thống tưới.
- Giám sát từ xa: Theo dõi máy móc, thiết bị hoặc các điểm đo đặt cách xa nhau.
- Thiết bị đeo: Đồng bộ dữ liệu với điện thoại qua Bluetooth hoặc BLE.
- Tự động hóa: Kết nối cảm biến, bộ điều khiển và thiết bị trong những khu vực khó đi dây.
- Hệ thống cảnh báo: Truyền trạng thái của cảm biến cửa, cảm biến chuyển động hoặc thiết bị báo động.
- Đo lường: Gửi dữ liệu từ các thiết bị đo đến máy tính hoặc bộ thu trung tâm.
Việc sử dụng kết nối không dây có thể giúp giảm số lượng dây dẫn và tăng tính linh hoạt khi triển khai hệ thống.
Một số module kết nối không dây phổ biến
Trên thị trường hiện nay có nhiều module phù hợp với từng nhu cầu sử dụng khác nhau.
ESP32
ESP32 tích hợp WiFi và Bluetooth trên cùng một nền tảng, đồng thời có khả năng xử lý tương đối mạnh và nhiều chân GPIO. ESP32 thường được sử dụng cho:
- IoT.
- Smart home.
- Điều khiển từ xa.
- Web server.
- Thu thập dữ liệu cảm biến.
- Điều khiển thiết bị qua WiFi hoặc Bluetooth.
=> Xem thêm sản phẩm: https://chotroihn.vn/kit-arduino-wifi-ble-soc-esp32-wemos-d1-r32

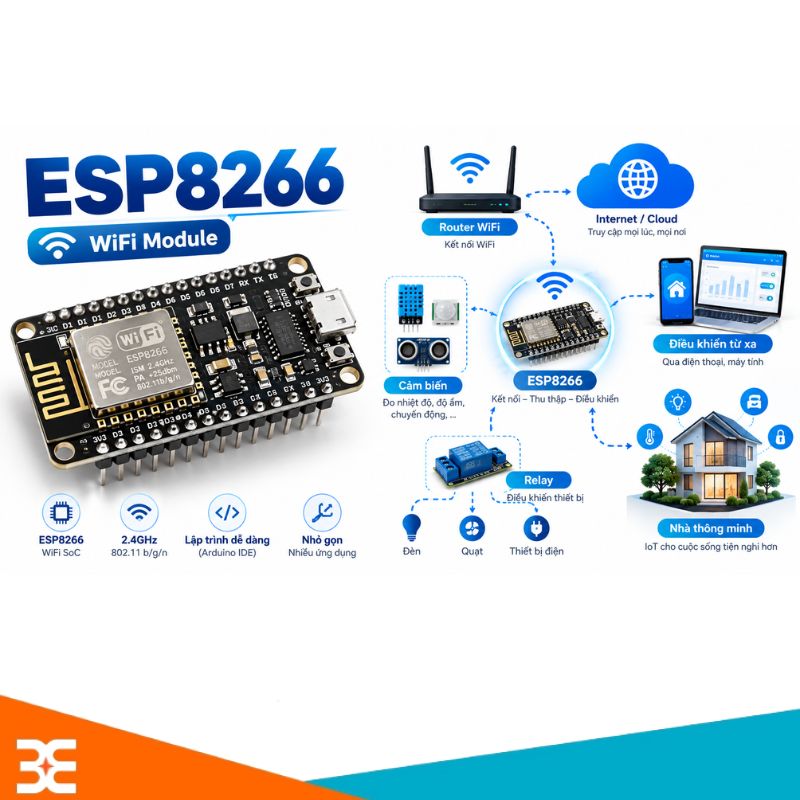

ESP8266
ESP8266 là một nền tảng WiFi phổ biến trong các dự án IoT cơ bản. Module thích hợp cho:
- Điều khiển thiết bị qua WiFi.
- Gửi dữ liệu lên server.
- Web server đơn giản.
- Đọc dữ liệu cảm biến.
- Nhà thông minh.
=> Xem thêm sản phẩm: Module Wifi ESP8266-07
NRF24L01
NRF24L01 là module truyền nhận dữ liệu không dây hoạt động ở băng tần 2.4 GHz và thường giao tiếp với vi điều khiển thông qua SPI. Module được ứng dụng trong:
- Robot.
- Điều khiển từ xa.
- Mạng cảm biến.
- Truyền dữ liệu giữa Arduino hoặc các vi điều khiển.
=> Xem thêm sản phẩm: Module NRF24L01 2.4GHz 8Pin
LoRa E32
Các module thuộc dòng LoRa E32 phù hợp với những ứng dụng cần truyền dữ liệu ở khoảng cách xa với lượng dữ liệu không quá lớn. Một số ứng dụng:
- Trạm cảm biến từ xa.
- Nông nghiệp.
- Giám sát môi trường.
- Điều khiển thiết bị.
- IoT khoảng cách xa.
Bạn có thể đặt internal link đến sản phẩm LoRa E32-433T20DC SX1278 tại phần này.
=> Xem thêm sản phẩm: Mạch thu phát RF UART Lora SX1278 EBYTE 433Mhz 3000mE32-433T20DC

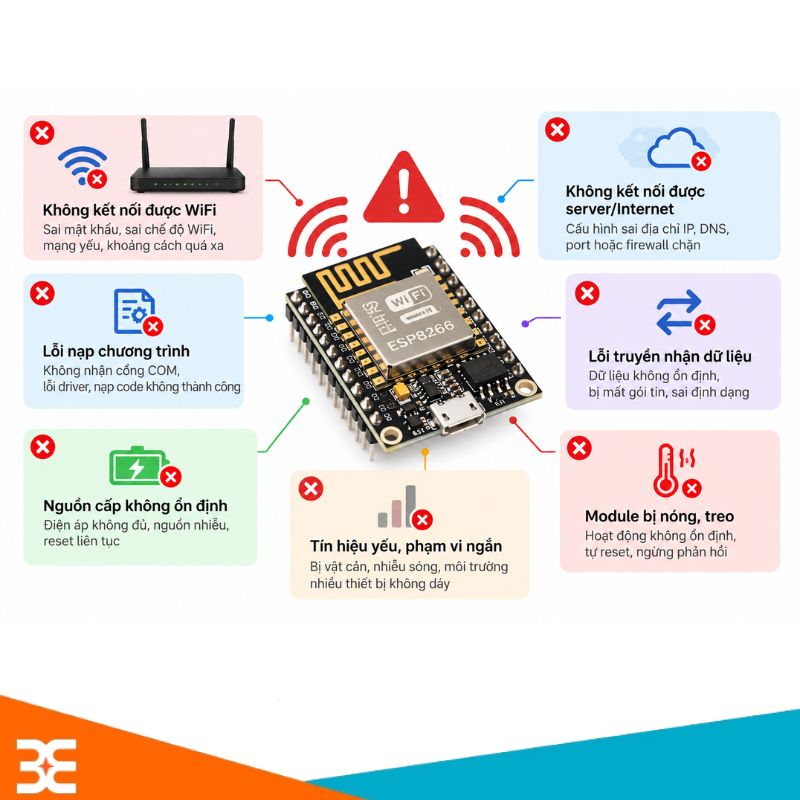

Các lỗi thường gặp khi sử dụng module kết nối không dây
Trong quá trình thiết kế và thử nghiệm, module kết nối không dây có thể hoạt động không ổn định nếu nguồn điện, anten hoặc cấu hình chưa phù hợp. Một số lỗi thường gặp gồm:
- Module không kết nối được
- Khoảng cách truyền ngắn hơn mong đợi
- Module hoạt động không ổn định
- Vi điều khiển không nhận dữ liệu
- Dữ liệu truyền bị mất
Câu hỏi thường gặp về module kết nối không dây
Module kết nối không dây nào phù hợp cho Arduino?
Arduino có thể sử dụng nhiều loại module như ESP8266, NRF24L01, Bluetooth, LoRa hoặc ZigBee. Loại phù hợp phụ thuộc vào khoảng cách truyền, tốc độ và ứng dụng cụ thể.
Nên chọn WiFi hay Bluetooth?
WiFi phù hợp khi cần kết nối Internet hoặc truyền lượng dữ liệu tương đối lớn. Bluetooth phù hợp hơn với kết nối khoảng cách gần giữa thiết bị và điện thoại hoặc các thiết bị cá nhân.
LoRa có kết nối Internet trực tiếp không?
Module LoRa thông thường chủ yếu đảm nhiệm truyền dữ liệu không dây giữa các thiết bị. Để đưa dữ liệu lên Internet, hệ thống thường cần thêm gateway hoặc một thiết bị trung gian có kết nối mạng.
Tổng kết
Module kết nối không dây là giải pháp quan trọng trong các hệ thống IoT, điện tử và tự động hóa hiện nay. Các công nghệ như WiFi, Bluetooth, LoRa, ZigBee và RF có đặc điểm khác nhau về khoảng cách truyền, tốc độ, mức tiêu thụ điện năng và mô hình kết nối. Để lựa chọn module phù hợp, cần xác định rõ yêu cầu về khoảng cách truyền, tốc độ dữ liệu, nguồn điện, chuẩn giao tiếp, tần số hoạt động và môi trường sử dụng. Việc lựa chọn đúng công nghệ ngay từ đầu sẽ giúp hệ thống hoạt động ổn định và thuận tiện hơn trong quá trình phát triển.
