Module Wifi ESP8266-07

Giá

:

95.000₫

120.000₫

-21%
Mô tả :

Tình trạng: Mới 100%
Xuất xứ: China
Bảo đảm chất lượng
Giao hàng toàn quốc

Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Module Wifi ESP8266 Bản 07 Chất Lượng Cao



Giới thiệu về Module Wifi ESP8266

Module Wifi ESP8266 ESP-07 là module wifi giá rẻ, được đánh giá cao cho các ứng dụng liên quan đến InternetWifi. Module được tích hợp sẳn hai loại anten, dễ dàng giao tiếp và điều khiển bằng tập lênh AT bởi các MCU: Arduino, ARM...

Ưu điểm: Tiện lợi, đơn giản, gọn nhẹ.

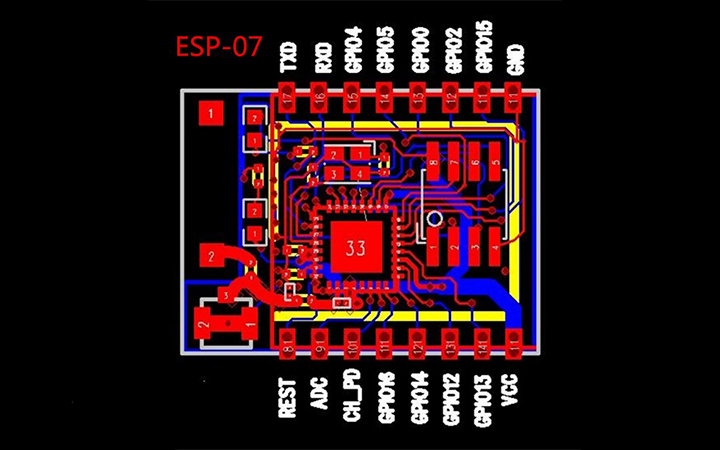

             MODULE WIFI ESP8266-07

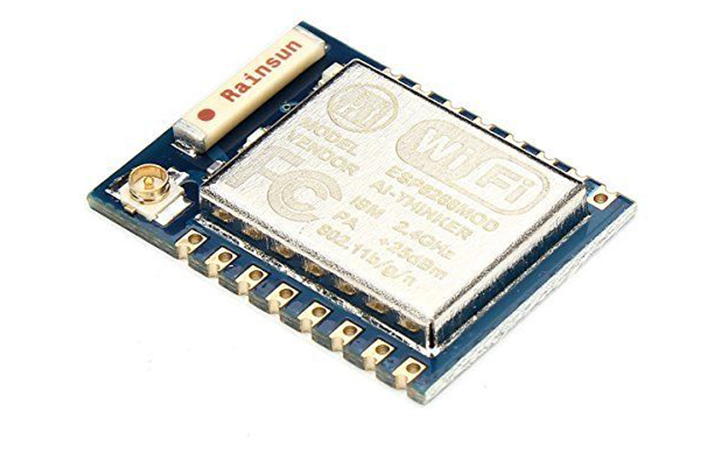

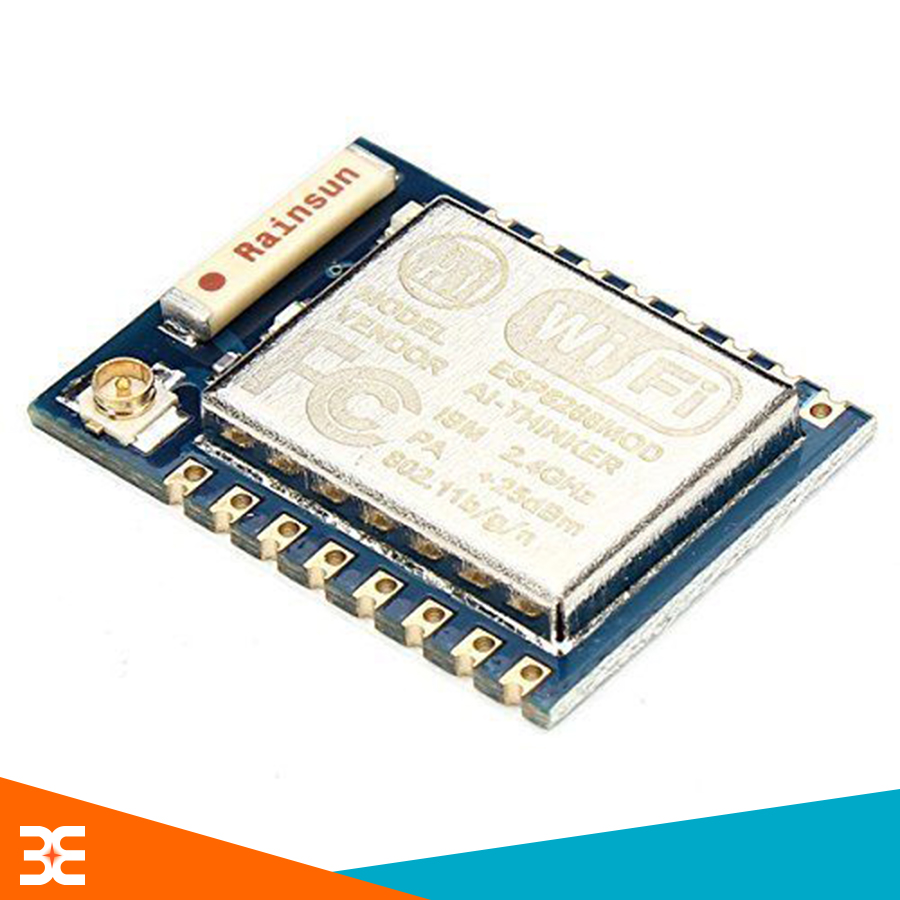

Hình ảnh thực tế Module Wifi ESP8266-07



Thông Số Kĩ Thuật

  • - Điện áp hoạt động : 3.3VDC
  • - MCU Tensilica L106 Ultra-low power 32-bit, hổ trợ RTOS
  • - Hổ trợ kết nối WiFi 802.11 b/g/n qua chip ESP8266EX với 4MB flash
  • - Tần số Clock : 80MHz/160MHz
  • - Các Chân I/O hổ trợ interrupt/pwm/I2C/one-wire
  • - Nhiệt độ hoạt động : -20°C đến 85°C
  • - Wifi direct (P2P), soft-AP
  • - Tích hợp giao thức TCP/IP stack
  • - Công suất đầu ra 19.5 dBm ở chế độ 802.11b
  • - Khoảng cách giữa 2 chân: 2mm

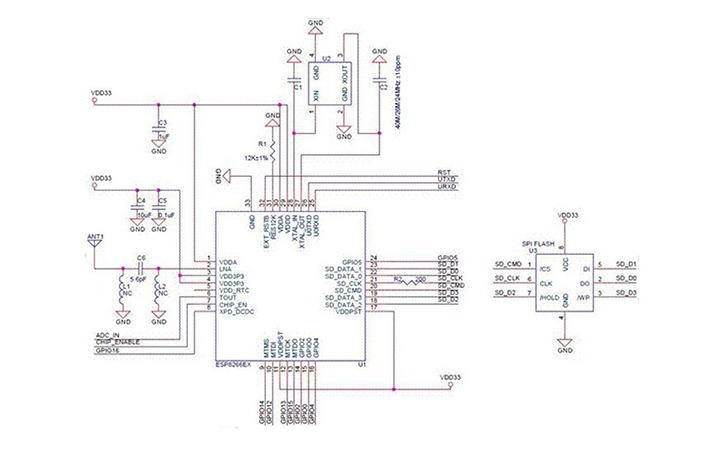

esp8266 07

 Module Wifi được kiểm tra kĩ lưỡng trước khi gửi







Lưu Ý Khi Sử Dụng Module Wifi

ESP-07 cũng được điều khiển bằng tập lệnh AT thông qua cổng UART

- Tốc độ Baudrate mặc định của module là 115200bps

- Mỗi câu lệnh phải kết thúc bằng 2 kí tự kết thúc CR(r) và xuống dòng LF(n)

- Module có khả năng lưu lại thông tin cấu hình sau mỗi lần cài đặt





Hướng Dẫn Test Module

Bước 1: Bật nguồn cấp 3.3V cho Module

Bước 2: Cắm Module USB to UART vào cổng USB của máy tính

Bước 3: Bật phần mềm Hercules, chọn cổng COM tương ứng của module USB to UART, chọn tốc độ baud là 115200, và click vào Open để mở cổng

Bước 4: Đánh các lệnh AT mong muốn (kêt thúc bởi ) gửi đến module



MỘT SỐ CHẾ ĐỘ HOẠT ĐỘNG CỦA MODULE ESP - 07



Chế độ Station - Module ESP-07 là Server

Lệnh AT

Chú thích

AT+RST

Reset module

AT+CWMODE=1

Chế độ Station

AT+CIPMUX=1

Cho phép nhiều Client kết nối đến Server (ESP-07)

AT+CWJAP="SSID","Password"

SSID: là tên wifi muốn kết nối đến

Password: là mật khẩu của wifi đó



Ví dụ:

AT+CWJAP="CXT","0123456789"

AT+CIPSERVER=,

: =1/0 để mở/đóng Server (ESP-07)

: Cổng kết nối của Server (ESP-07)



Ví dụ đặt Server (ESP-07) ở port 8888

AT+CIPSERVER=1,8888





Chế độ Station - Module ESP-07 là Client

Lệnh AT

Chú thích

AT+RST

Reset module

AT+CWMODE=1

Chế độ Station

AT+CIPMUX=1

Cho phép nhiều Client kết nối đến Server (ESP-07)

AT+CWJAP="SSID","Password"

SSID: là tên wifi muốn kết nối đến

Password: là mật khẩu của wifi đó



Ví dụ:

AT+CWJAP="CXT","0123456789"

AT+CIPSTART=,,, ,

: (0-4) Là kênh kết nối, tối đa là 5 kênh

: Là giao thức kết nối (TCP,UDP)

: Là địa chỉ IP của Server

: Là port của Server.



Ví dụ kết nối đến server 192.168.1.103

ở port 9999 ở kênh 4,giao thức TCP:

AT+CIPSTART=4,"TCP",

"192.168.1.103",9999

AT+CIPSEND=,

: kênh kết nối

: là độ dài dữ liệu



Ví dụ: Gửi chuỗi “Hello” đến server:

AT+CIPSEND=4,5



Hello

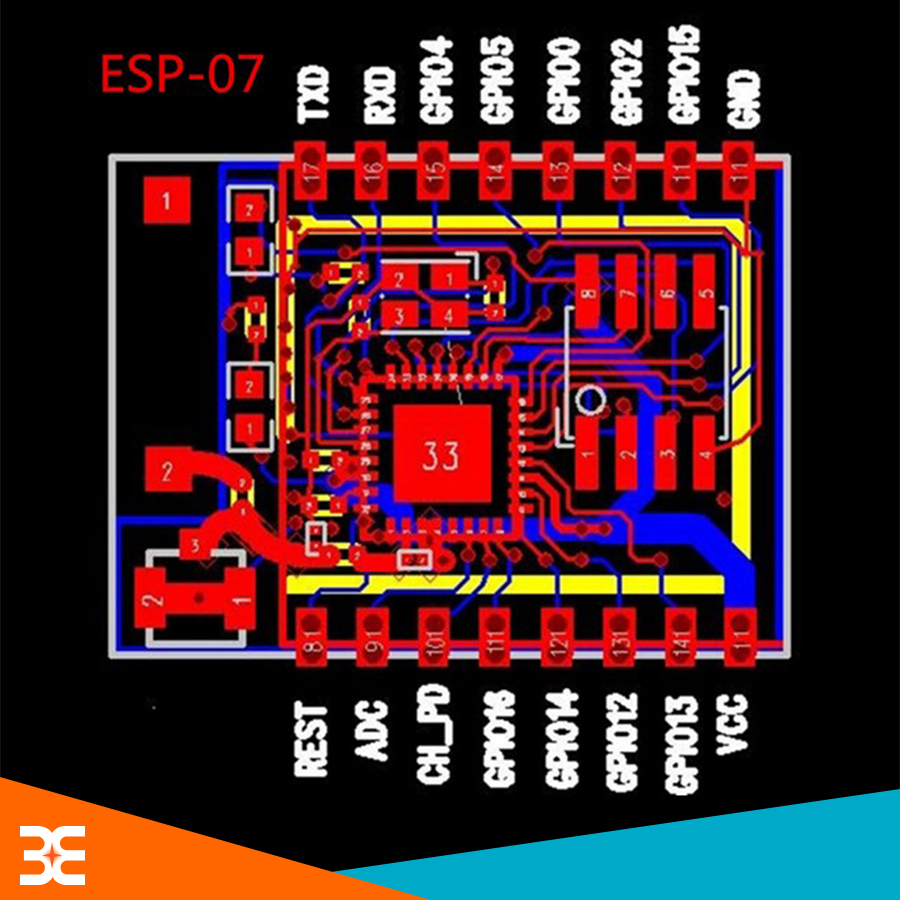

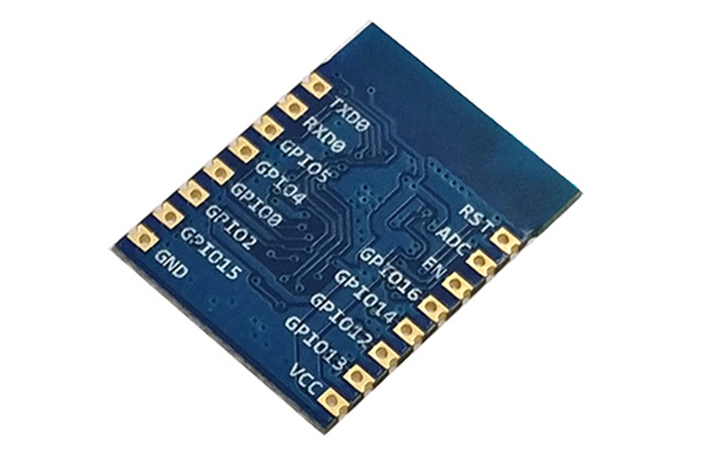

so do chan esp8266 07

Sơ đồ chân esp8266
