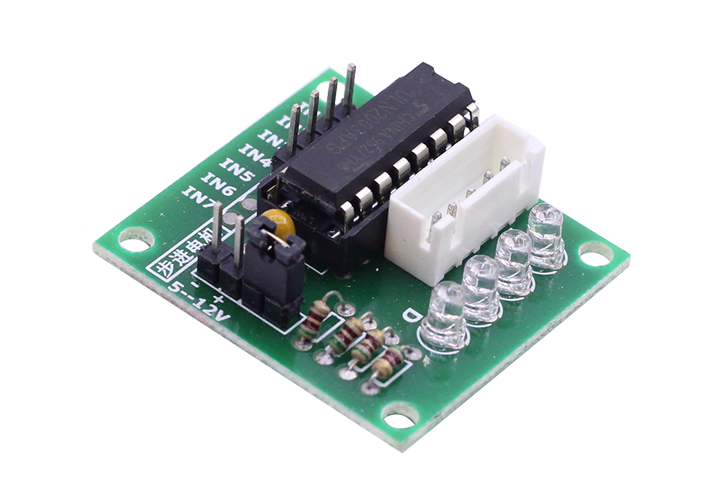

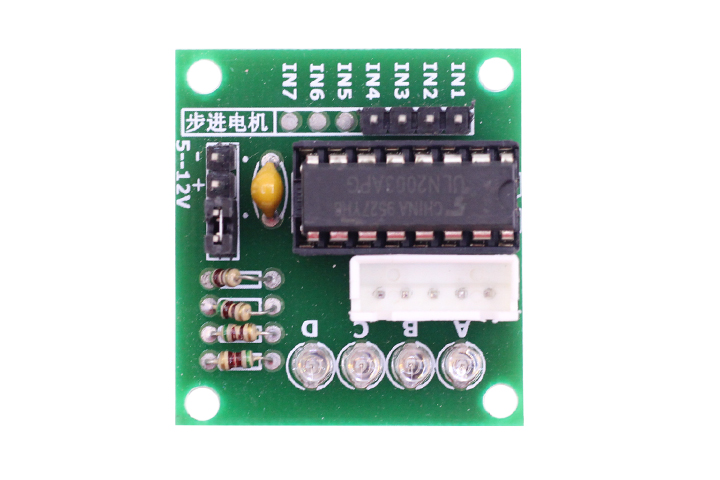

MODULE điều khiển động cơ bước ULN2003 Cắm

- ULN2003 là tổ hợp của 7 mạch Darlington được tích hợp lại. Nó được dùng rộng rãi trong các ứng dụng điều khiển động cơ, Led,…

- Mỗi một kênh của ULN2003 có thể cho dòng đi qua tối đa 0.5A

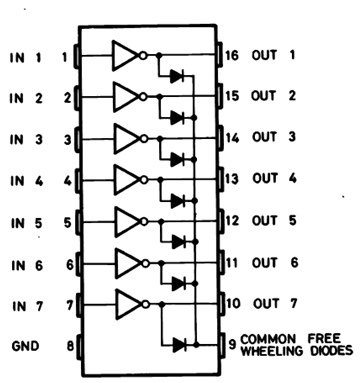

- Sơ đồ chân:

MODULE Điều Khiển Động Cơ Bước ULN2003 Cắm

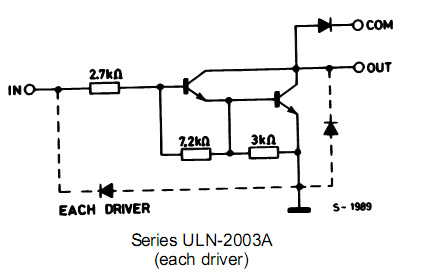

- Sơ đồ mạch của mỗi kênh:

MODULE Điều Khiển Động Cơ Bước ULN2003 Cắm

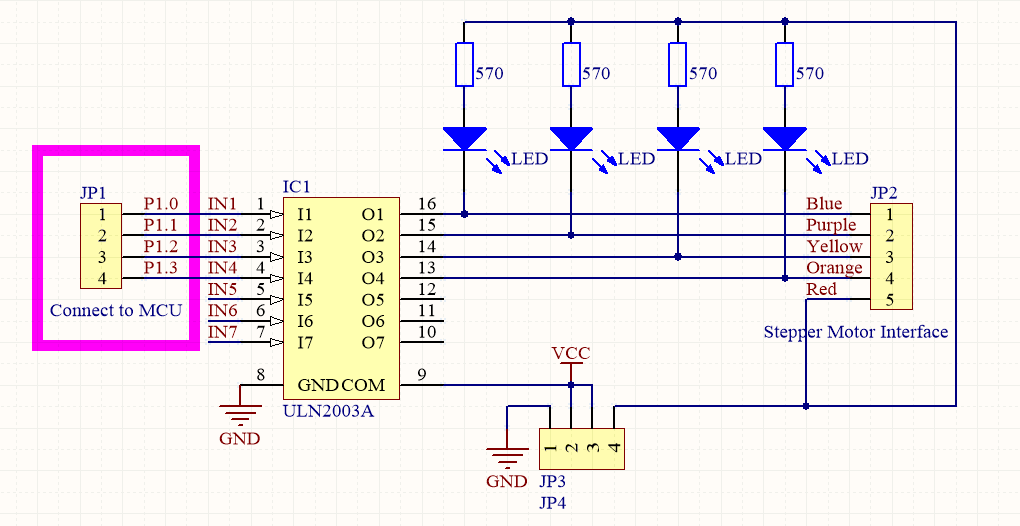

- Sơ đồ nguyên lý Module ULN2003:

MODULE Điều Khiển Động Cơ Bước ULN2003 Cắm


Dưới đây là Mô phỏng và code điều khiển động cơ bước 5V sử dụng Module ULN2003 và Vi điều khiển AT89S52:

Download tại đây: https://www.mediafire.com/?r3ahwfs9arrnwqj
