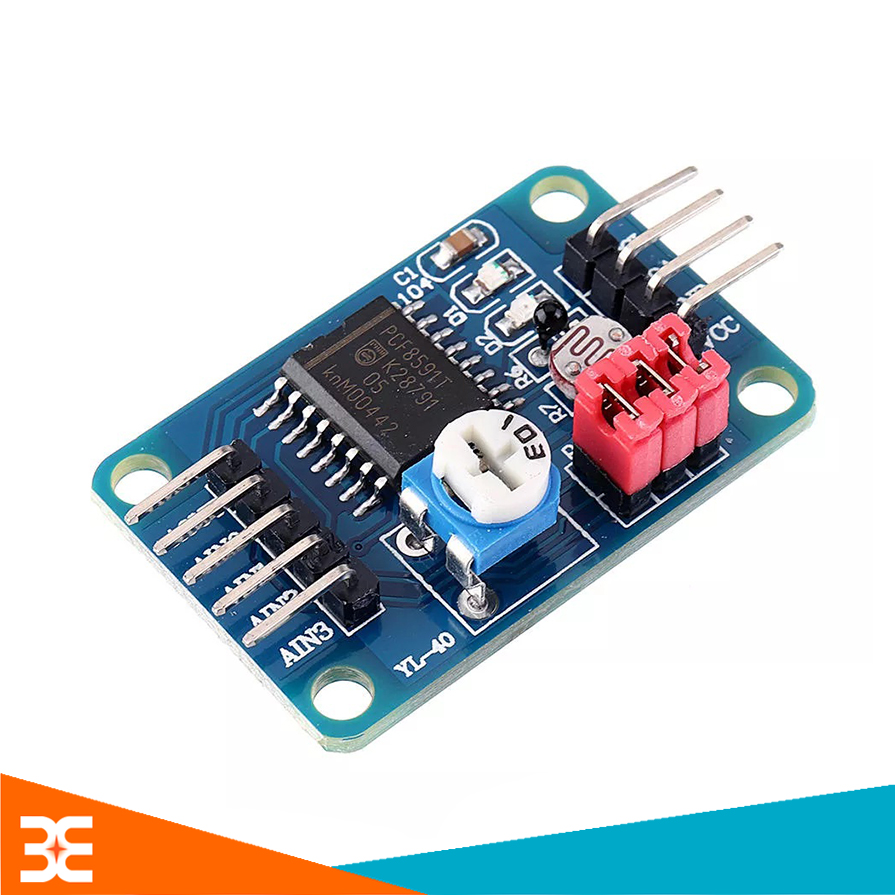

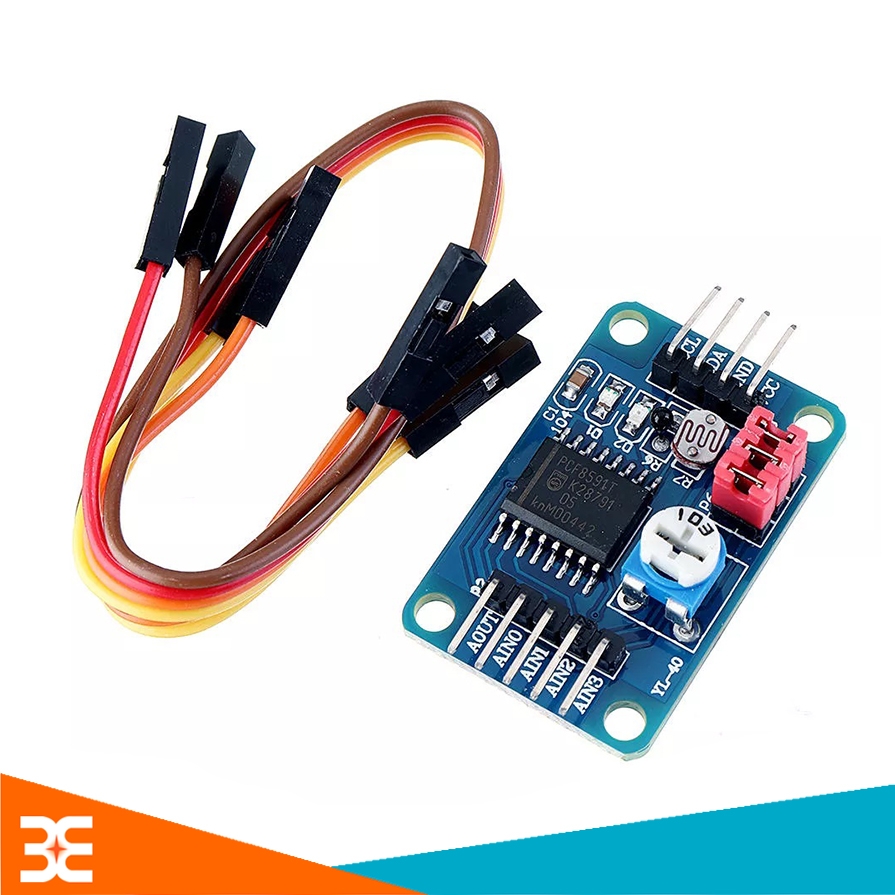

Module Chuyển Đổi AD/DA PCF8591

Module Chuyển Đổi AD/DA PCF8591

Board PCF8591 là board tích hợp bộ chuyển đổi tiện lợi cho người dùng vi điều khiển, một nguồn cung cấp điện riêng biệt, công suất thấp, 8-bit CMOS thiết bị thu thập sữ liệu. Các PCF8591 ba địa chỉ các chân A0, A1 và A2 có thể sử dụng trong các địa chỉ phần cứng lập trình 8 thiết bị PCF8591 cho phép truy cập vào các bus I2C, mà không cần thêm phần cứng. Trên thiết bị đầu vào đầu ra PCF8591 của địa chỉ, điều khiển và tín hiệu dữ liệu được truyền đi trong thời gian nối tiếp thông qua hai dây bus I2C hai chiều.

Module Chuyển Đổi AD/DA PCF8591

Thông số kĩ thuật:

• Nguồn cấp riêng: 2.5-6V
• Dòng tiêu thụ thấp
• Chuyển đổi qua chuẩn I2C bus serial in/out 1 analog output DAC gain
• Module chuyển đổi AD/DA PCF 8591 iích hợp cảm biến quang trở, xuất giá trị analog chính xác của cường độ ánh sáng môi trường xung quanh
• Tích hợp cảm biến nhiệt độ ntc, xuất giá trị analog chính xác của nhiệt độ môi trường xung quanh
• Tích hợp bộ lọc cảm biến analog với dải hoạt động 0-5V

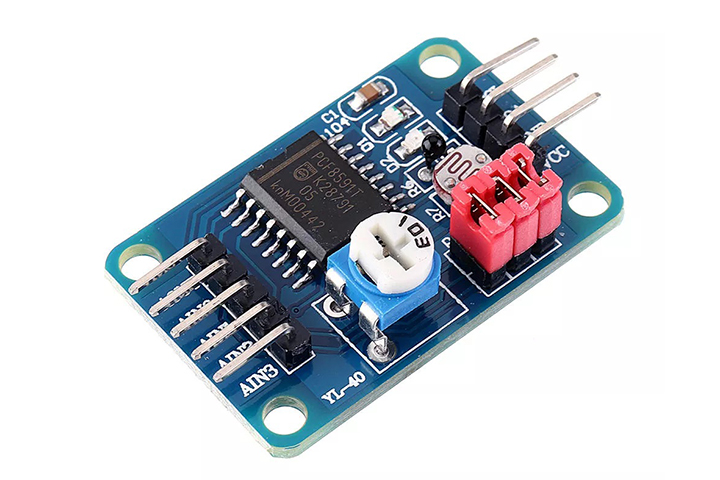

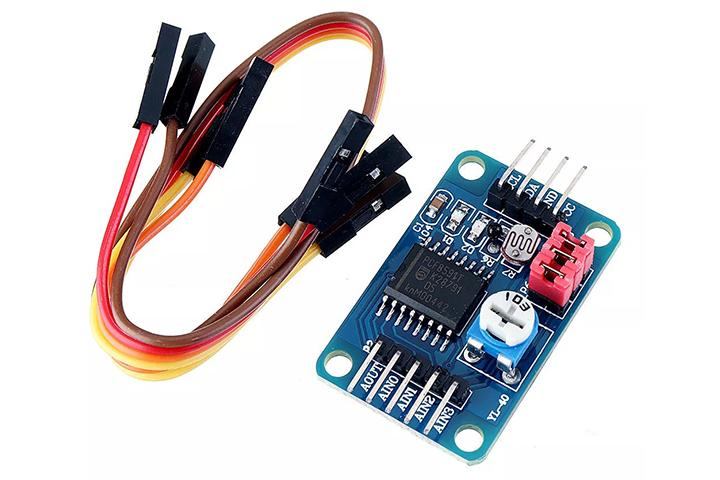

Chi tiết Module Chuyển Đổi AD/DA PCF8591

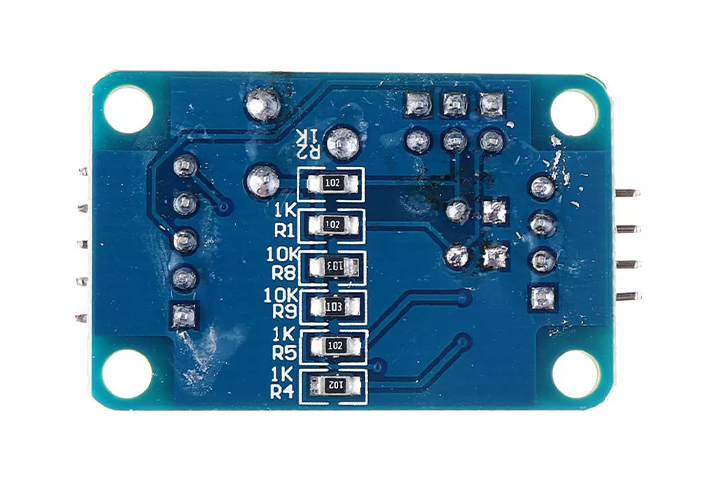

Mặt Sau Module Chuyển Đổi AD/DA PCF8591

Hướng Dẫn Sử Dụng:

• VCC nối (+) nguồn
• GND nối (-) nguồn
• AIN0, AIN1, AIN2, AIN3: Các ngõ vào analog
• AOUT: Ngõ ra analog
• SCL, SDA: Chân tín hiệu giao thức I2C

Project với Arduino:

Link hướng dẫn: https://circuitdigest.com/microcontroller-projects/arduino-pcf8591-adc-dac-module-interfacing
