Module TTL To RS232

Đánh giá sản phẩm
25.000₫
Mã sản phẩm: PVX80343
Tags:
  • IC điều khiển: IC Max3232
  • Điện áp hoạt động: 3.3- 5V
  • Kích thước:1.5x2 cm
  • Trọng lượng:10g
Kích thước

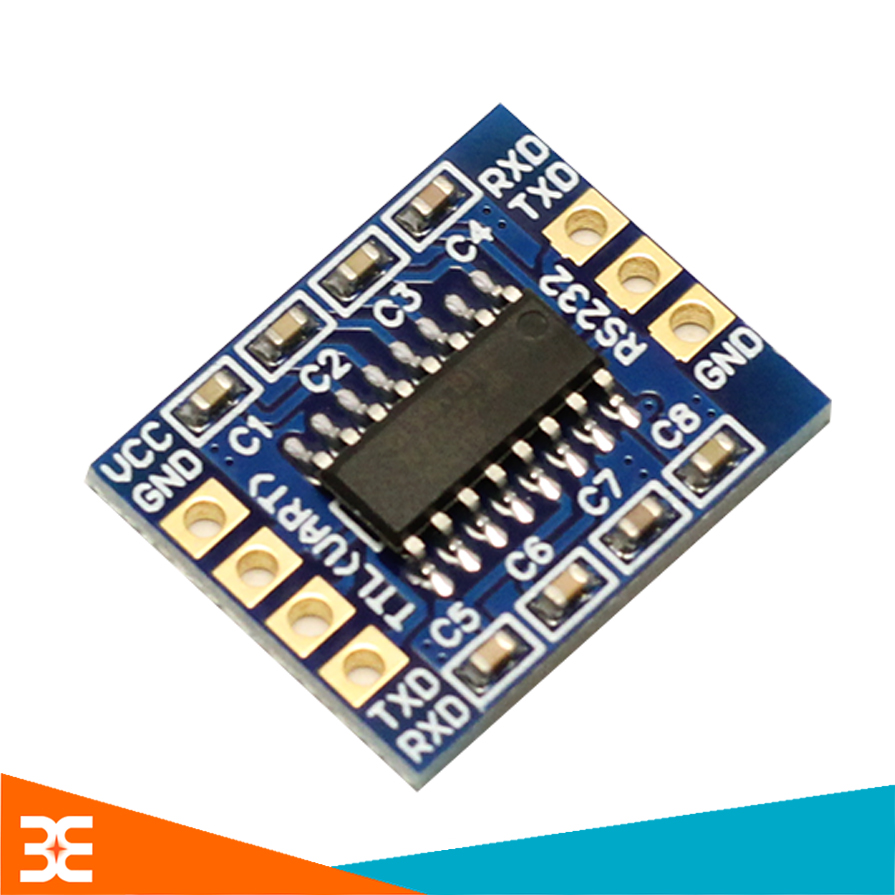

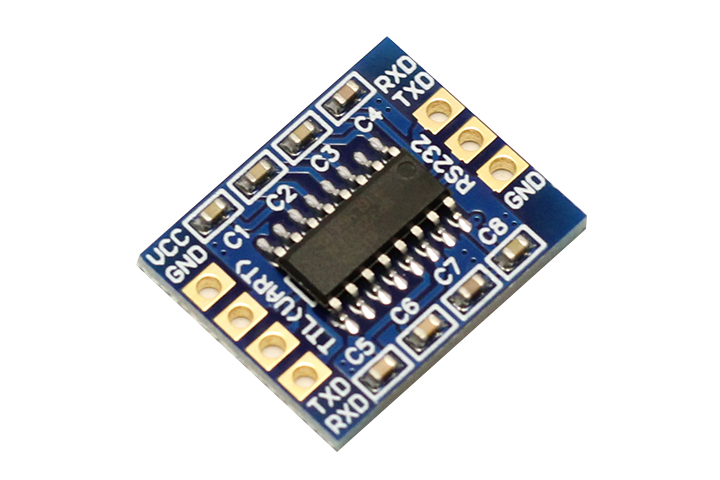

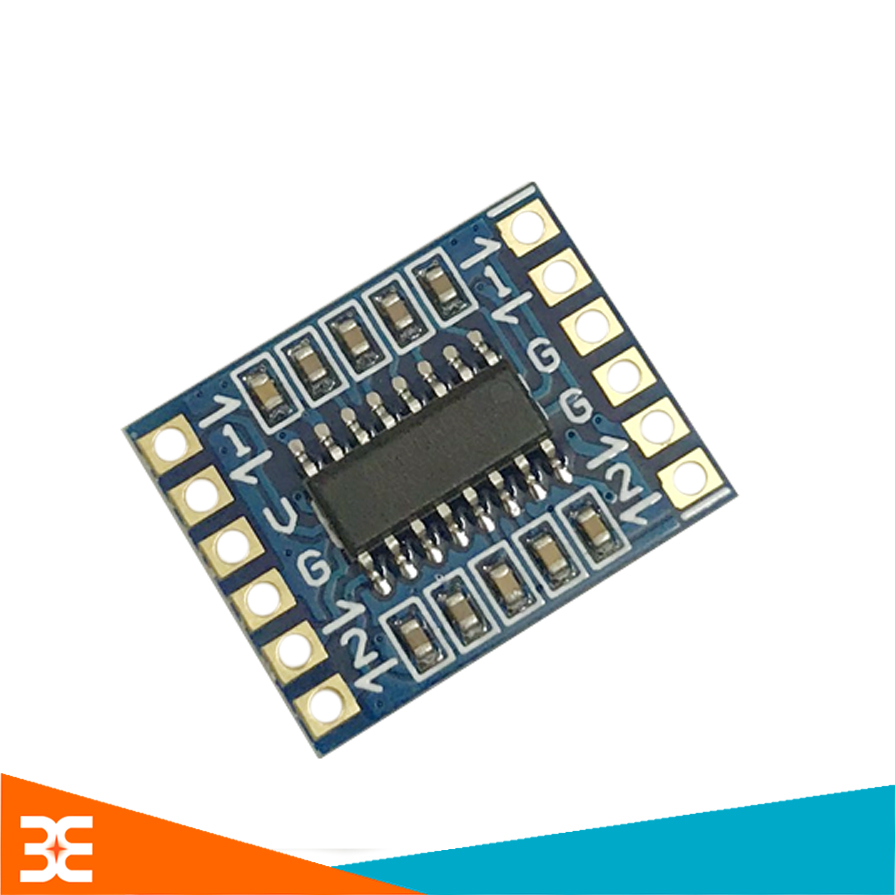

Module TTL To RS232

Module TTL To RS232 là module chuyển đổi mức tín hiệu từ TTL sang RS232 dùng IC MAX3232.

Module TTL To RS232

Thông Số Kĩ Thuật:

  • IC điều khiển: IC Max3232
  • Điện áp hoạt động: 3.3- 5V
  • Kích thước module chuyển đổi:1.5x2 cm
  • Trọng lượng:10g
  • Phía bên UART:
    • VCC: Kết nối DC 3.3-5V
    • GND: kết nối với GND
    • TXD: kết nối thiết bị ngoài thiết bị đầu cuối TTL RXD
    • RXD: kết nối với thiết bị bên ngoài thiết bị đầu cuối TTL TXD
  • Cổng RS232:
    • RXD: kết nối với thiết bị đầu cuối RS232 TXD
    • TXD: kết nối thiết bị bên ngoài thiết bị đầu cuối RS232 RXD
    • GND: kết nối với GND
  • Lưu ý: Thiết bị đầu cuối TTL và RS232 nên kết nối TXD với RXD và RXD với TXD để kết hợp chéo và lắp ghép.

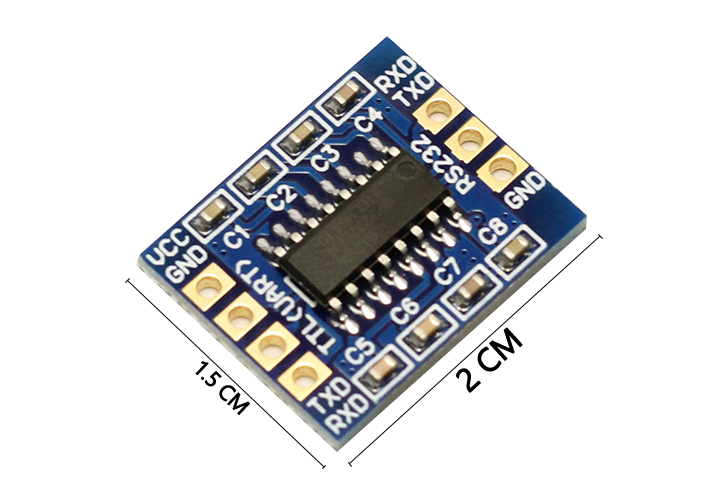

Kích Thước Module TTL To RS232

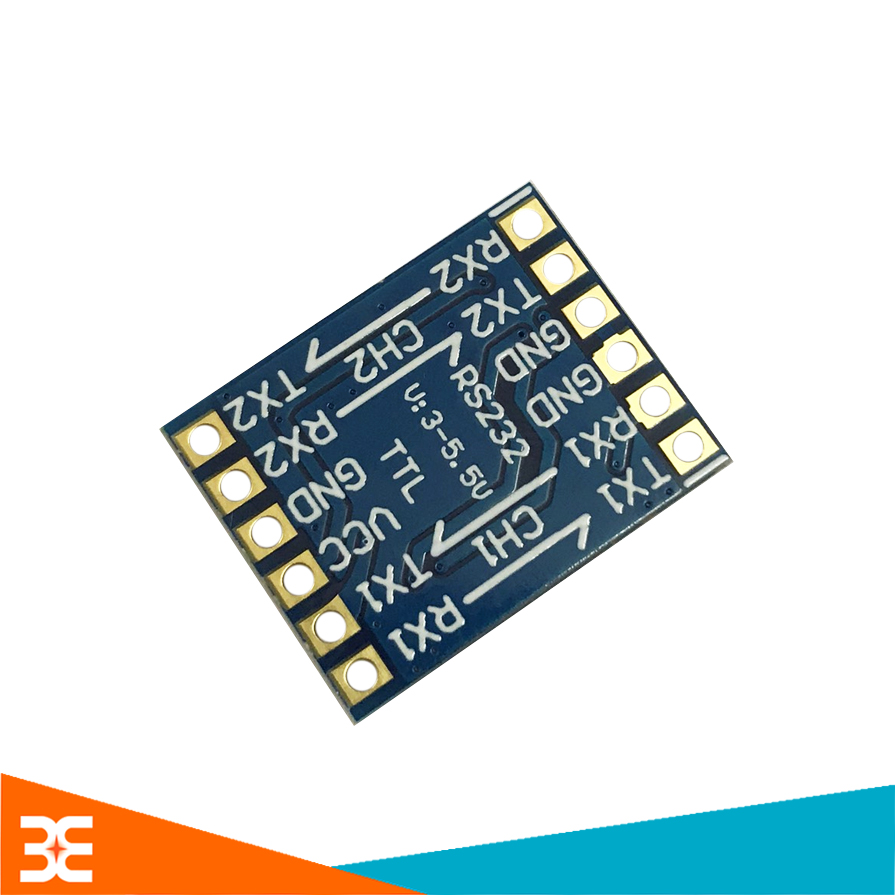

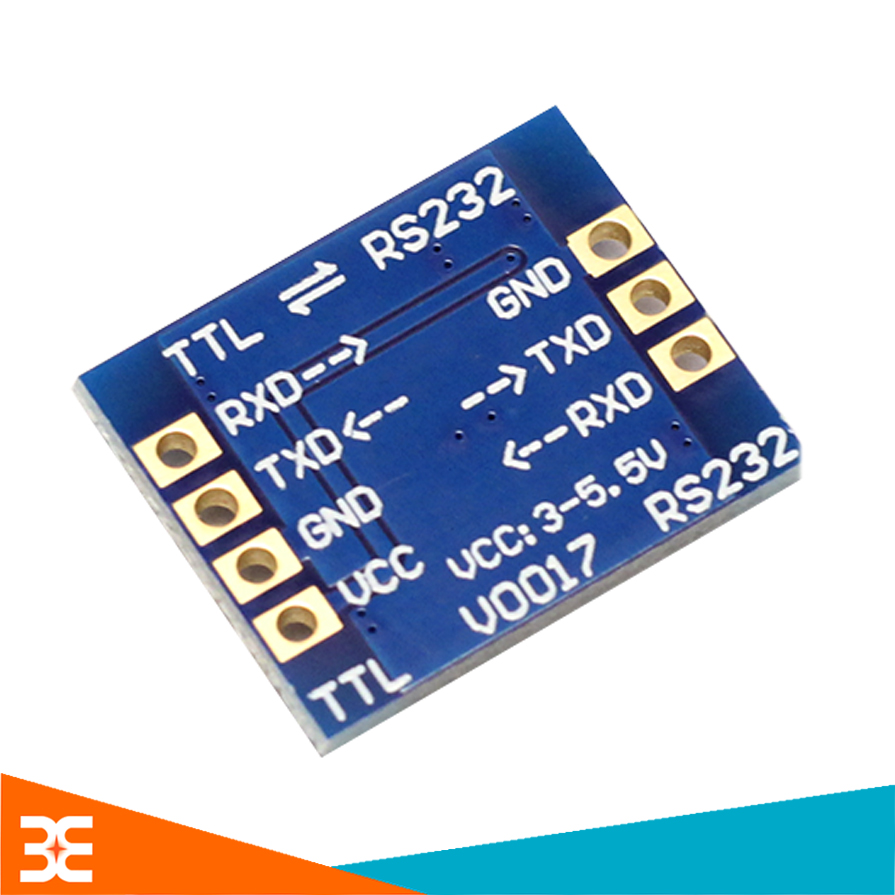

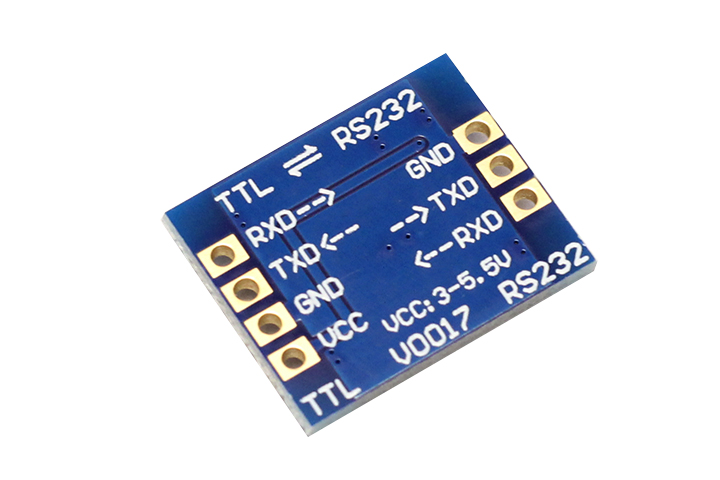

Mặt SauModule TTL To RS232

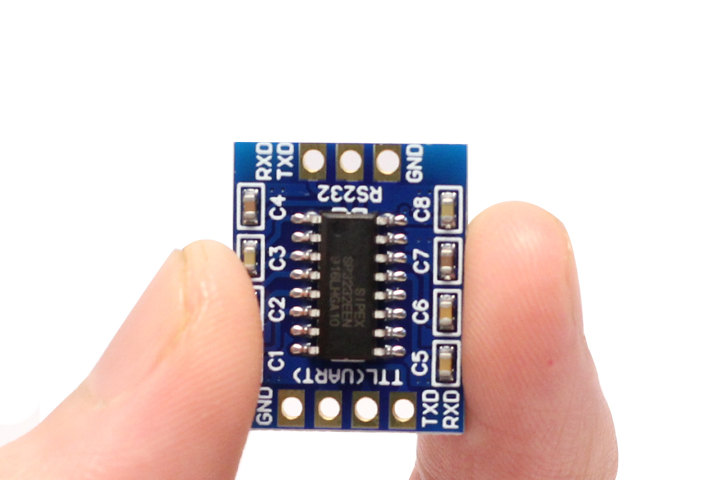

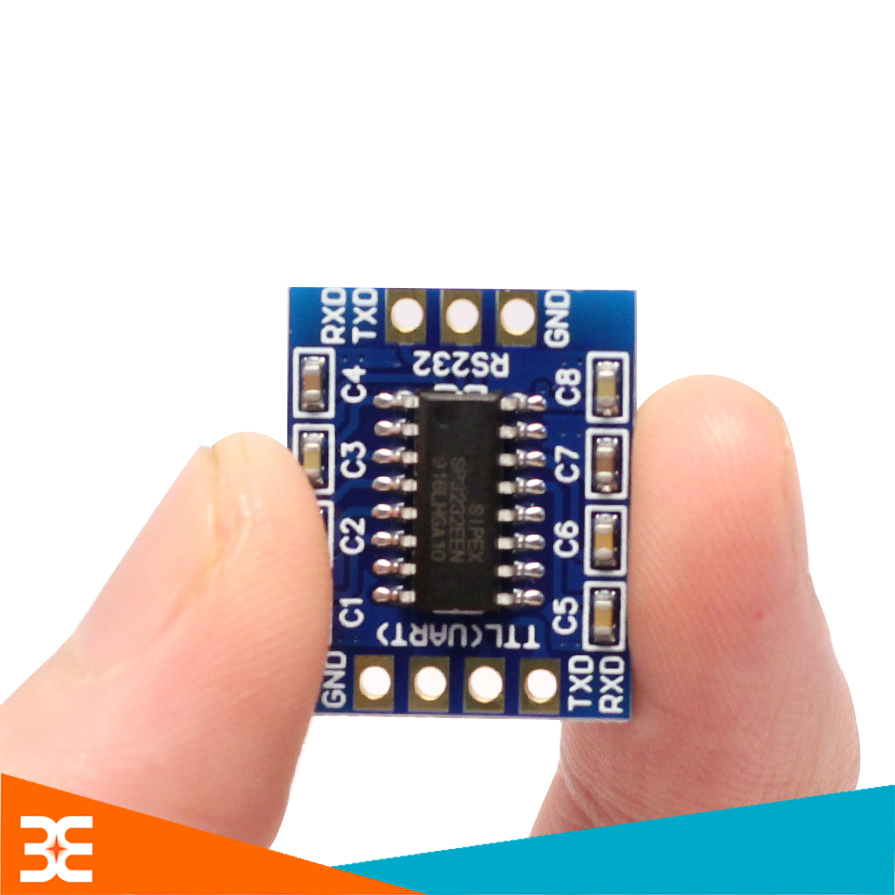

Kích Thước Thực Tế Module TTL To RS232
