Mạch chuyển đổi mạng Ô tô - Ethernet RJ45 SPEEDLINK SE1002 100Mps

Mạch chuyển đổi mạng Ô tô - Ethernet RJ45 SPEEDLINK SE1002 100Mps

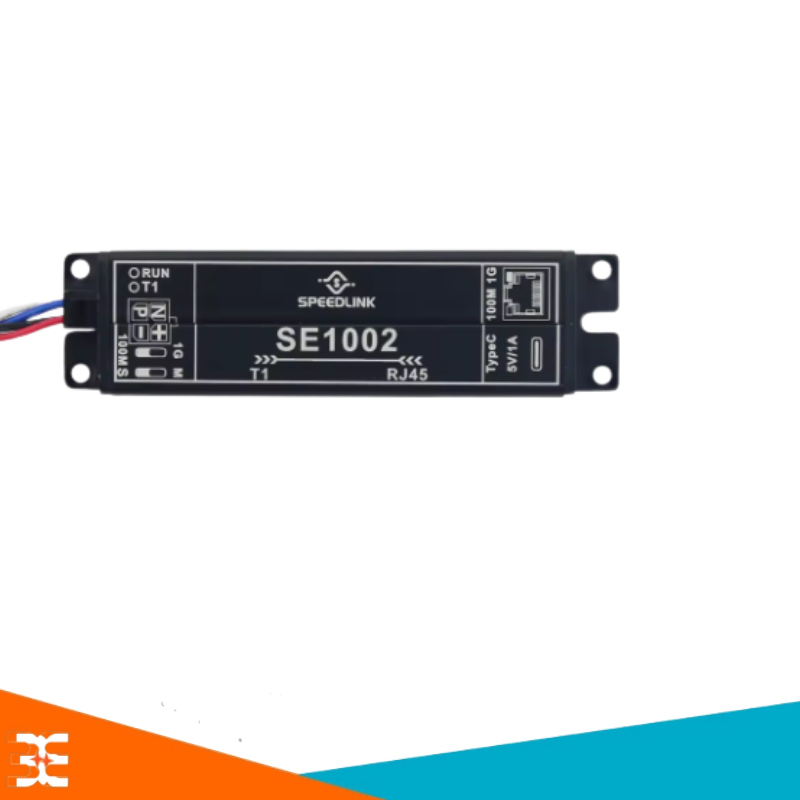

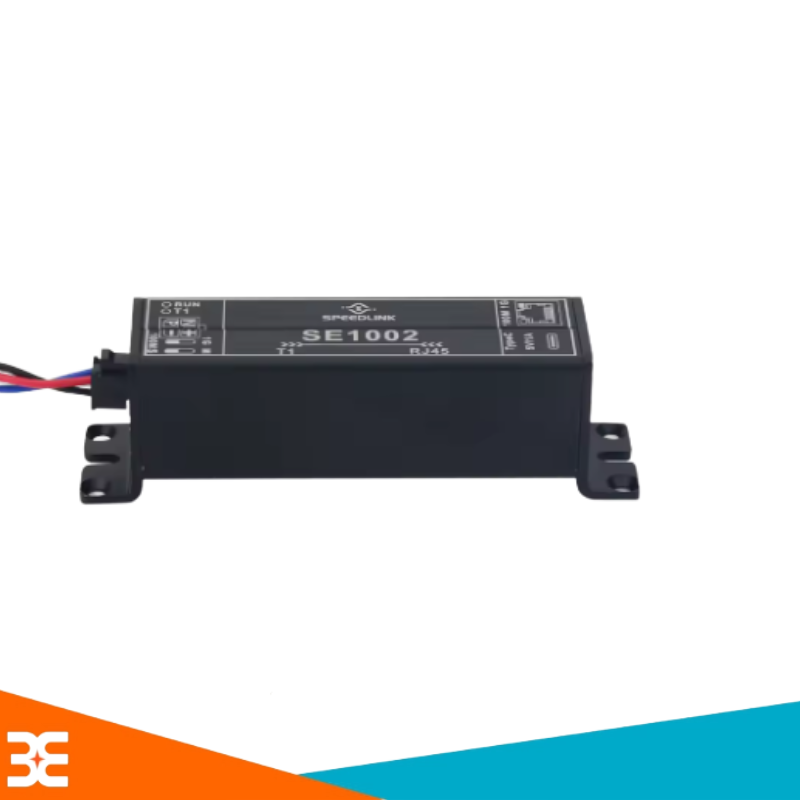

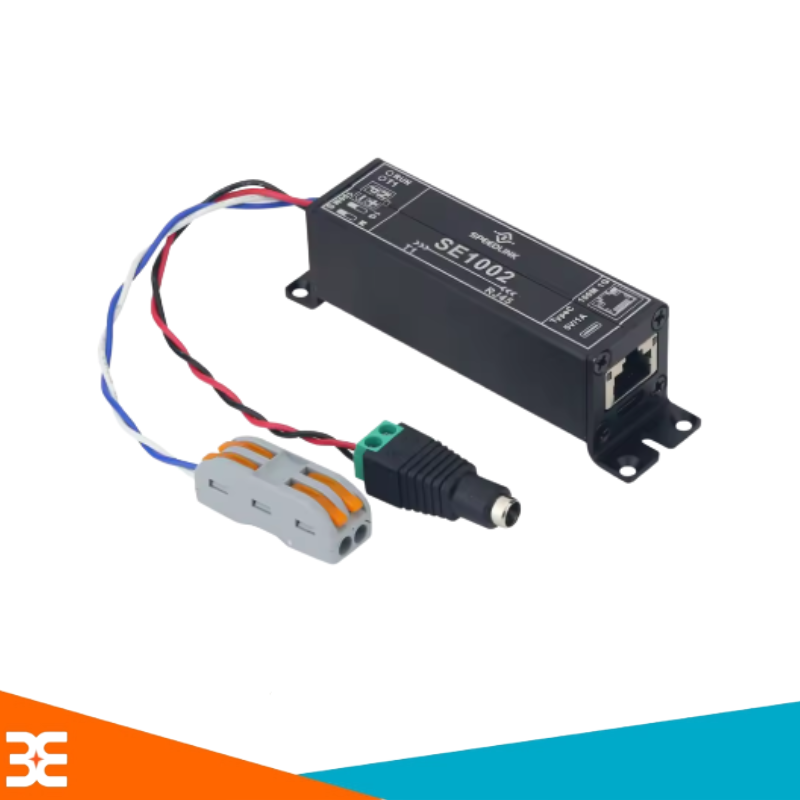

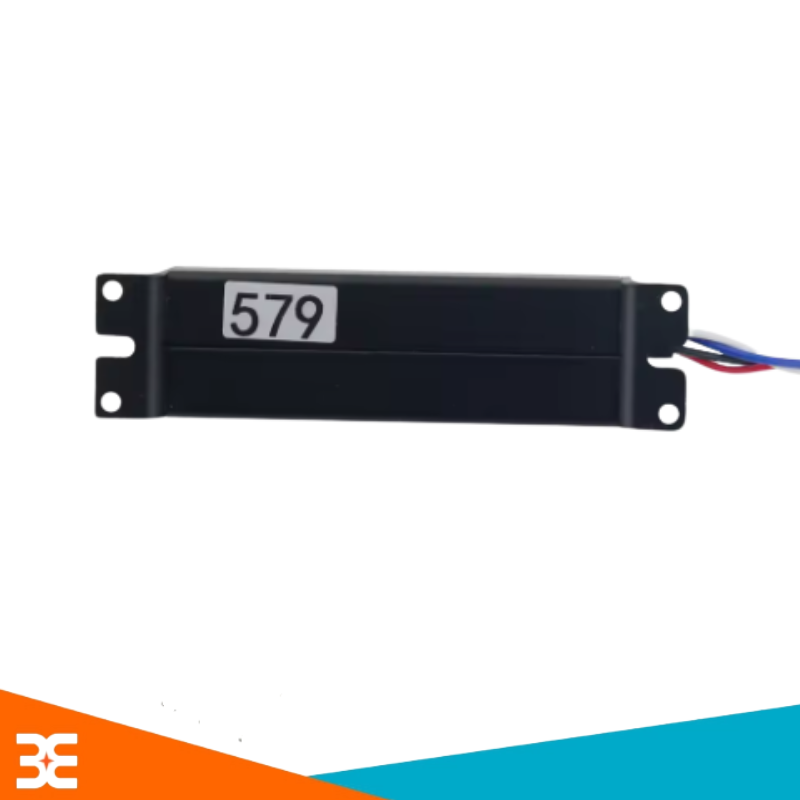

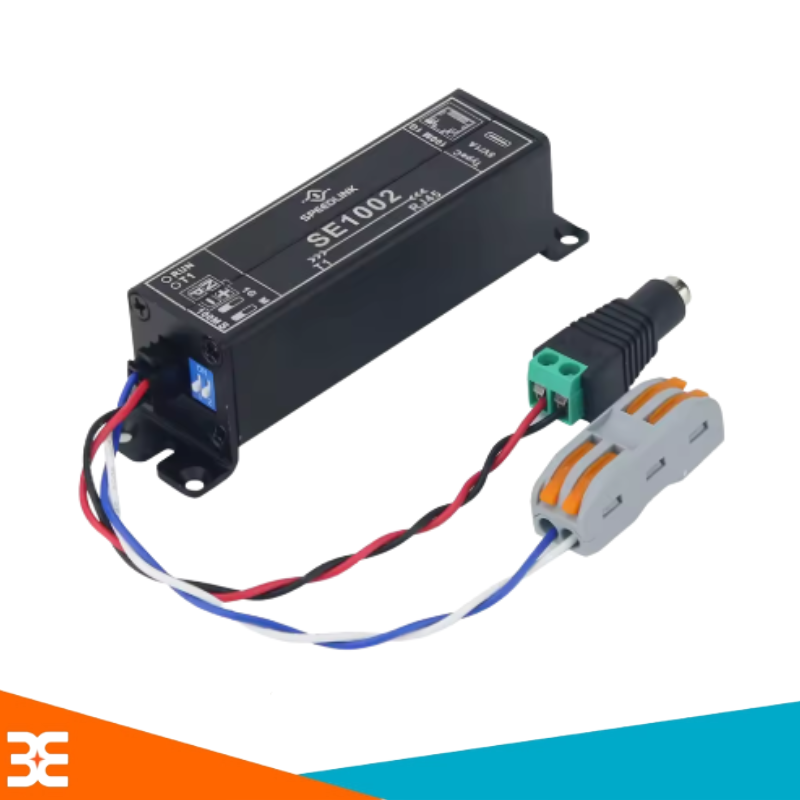

Mạch chuyển đổi mạng Ô tô - Ethernet RJ45 SPEEDLINK SE1002

Mạch chuyển đổi mạng ô tô - Ethernet RJ45 SPEEDLINK SE1002 100Mbps là bộ chuyển đổi giao tiếp chuyên dụng, giúp kết nối mạng Ethernet giữa hệ thống điện tử trên ô tô và các thiết bị chuẩn RJ45 một cách nhanh chóng, ổn định. Với tốc độ truyền dữ liệu lên đến 100Mbps, thiết kế nhỏ gọn và độ tin cậy cao, SE1002 là giải pháp lý tưởng cho việc chẩn đoán, kiểm thử, phát triển hệ thống Automotive Ethernet, ECU, ADAS và các ứng dụng nghiên cứu, bảo trì trong lĩnh vực điện tử ô tô.

1. Thông số tổng quan & chuẩn kết nối

• Tên sản phẩm: SPEEDLINK SE1002
• Chip xử lý: Chip Marvell PHY chuyên dụng cho chuẩn mạng Automotive Ethernet.
• Chuẩn chuyển đổi: 100Base-T1 (Ethernet ô tô) sang RJ45 (Ethernet tiêu chuẩn).
• Tốc độ truyền dữ liệu: cố định 100Mbps.

2. Thiết kế & Môi trường hoạt động

• Vỏ thiết bị: Hợp kim nhôm nguyên khối, bề mặt phun cát.
• Kích thước: 26 x 26 x 84 mm.
• Nhiệt độ hoạt động: -40°C đến 65°C.

3. Nguồn điện & Công suất

- Cổng nguồn DC: Điện áp vào 5V – 32V, công suất < 2W (tương thích hệ thống điện trên xe hơi và xe tải).

- Cổng nguồn Type-C: Điện áp 5V / 0.5A (dùng cho cấp nguồn phụ hoặc cập nhật phần mềm).

4. Cấu hình gạt DIP Switch

• Công tắc 1(Rate Selection): Chọn tốc độ(không áp dụng trên bản SE1002 do bản cố định 100Mbps).
• Công tắc 2 (Master / Slave):
• ON: Chế độ Master
• OFF: Chế độ Slave

5. Đèn báo trạng thái (LED)

• Đèn RUN (Màu đỏ): Nhấp nháy khi mạch hoạt động bình thường.
• Đèn LINK (Màu xanh lá):
• Tắt: Chưa kết nối T1.
• Sáng liên tục: Kết nối T1 thành công nhưng chưa truyền dữ liệu.
• Nhấp nháy: Đang truyền/nhận dữ liệu.
• Đèn cổng RJ45:
• Xanh lá sáng/nhấp nháy: Đang kết nối / hoạt động ở tốc độ 100Mbps.

6. Ứng dụng

• Chẩn đoán & Ghi log dữ liệu: Kết nối PC/laptop với ô tô để đọc dữ liệu từ camera, cảm biến ADAS, ECU hoặc chạy chẩn đoán DoIP.
• Nạp Firmware: Nạp phần mềm tốc độ cao (100 Mbps) cho các hộp ECU nhanh hơn chuẩn CAN/LIN truyền thống.
• Thử nghiệm & Giả lập (HIL Test): Dùng PC mô phỏng tín hiệu cảm biến/ECU rồi truyền vào mạng ô tô để kiểm thử bo mạch trên bàn test.
• Tích hợp phần cứng: Lắp nối các thiết bị dùng cổng RJ45 thông thường vào hệ thống Automotive Ethernet 1 đôi dây của xe.
