MODULE CẢM BIẾN KHÍ GAS MQ 2

Giá

:

49.000₫

55.000₫

-11%
Mô tả :
Đang cập nhật ...
Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

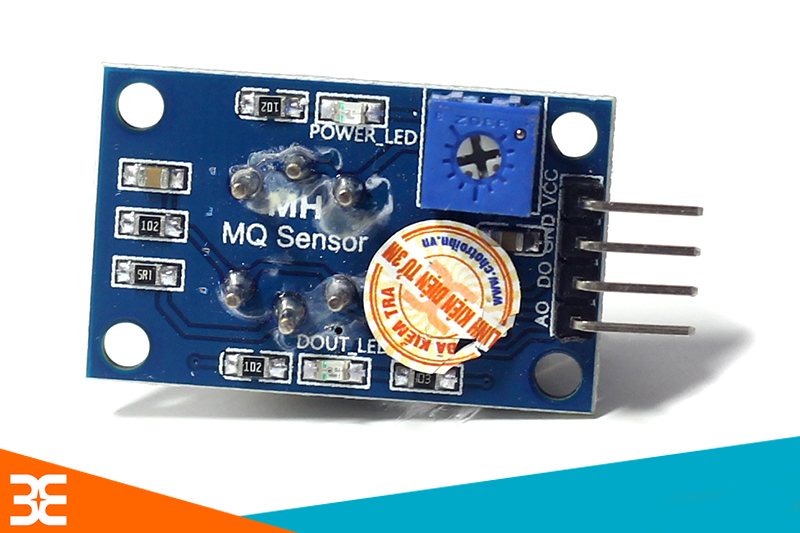

 Cảm biến khí gas MQ2



 Thông số kĩ thuật :

  • Điện áp hoạt động: 3.3V-5V
  • Kích thước PCB: 3cm * 1.6cm
  • Led đỏ báo nguồn vào, Led xanh báo gas
  • IC so sánh : LM393

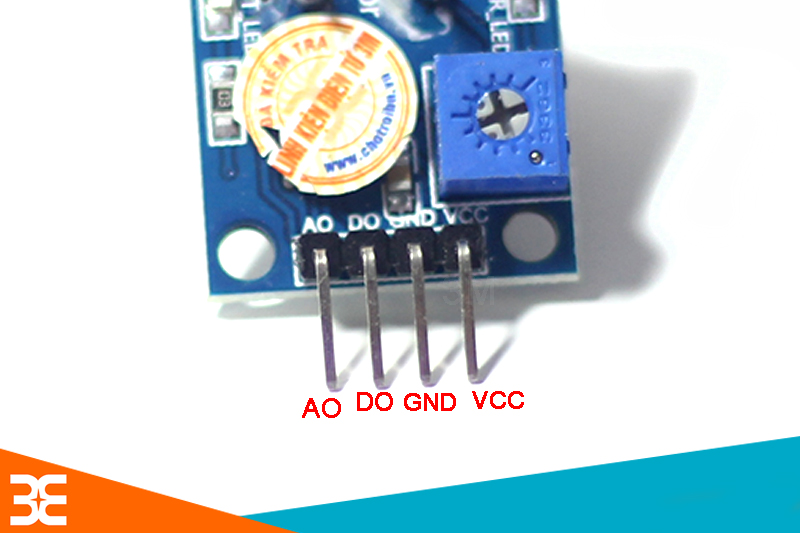

  • VCC: 3.3V-5V
  • GND: 0V
  • DO: Đầu ra tín hiệu số (0 và 1)
  • AO: Đầu ra Analog (Tín hiệu tương tự)
  • Cấu tạo từ chất bản dẫn Sno2
  •

         Có  2 dạng tín hiệu: Analog( AO)  và Digital (DO)


             - Dạng tín hiệu : TTL đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...)
             - Điều chỉnh độ nhạy bằng biến trở.
             - Sử dụng LM393 để chuyển AO --> DO









Mô tả :

     MQ2 là cảm biến khí, dùng để phát hiện các khí có thể gây cháy. Nó được cấu tạo từ chất bán dẫn SnO2. Chất này có độ nhạy cảm thấp với không khí sạch. Nhưng khi trong môi trường có chất gây cháy, độ dẫn của nó thay đổi ngay. Cảm biến khí gas MQ2 đưa ra chân A0 điện áp từ 0V đến 5V tương ứng với nồng độ chất gây cháy trong không khí. Chúng ta có thể kết hợp với các bộ chuyển đổi để đọc tín hiệu điện áp này và đo lường chất lượng không khí.

    Ngoài ra, module được tích hợp bộ so sánh lm393 để đưa ra điện áp mức 0 hoặc mức 1. Biến trở điều chỉnh độ nhạy của cảm biến, khi tín hiệu từ chân A0 vượt quá giá trị mà ta cài đặt ở biến trở. Module sẽ đưa ra mức 1 ở chân DO.

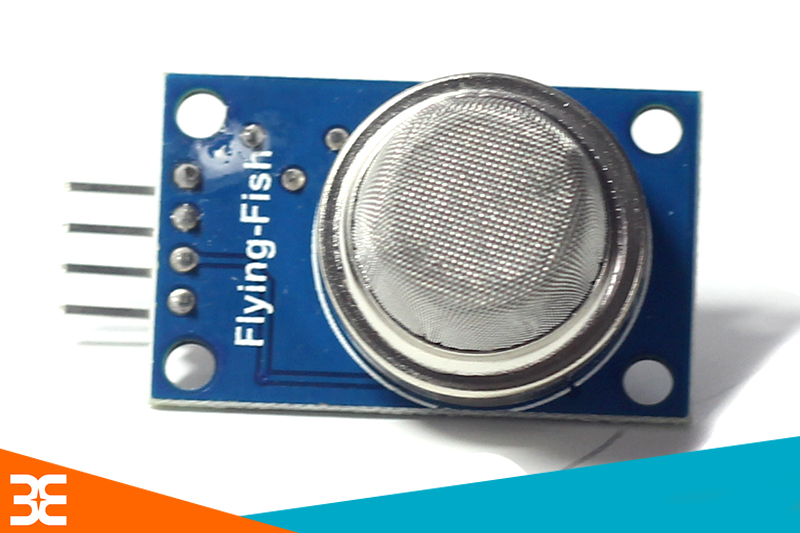

 Cảm biến khí gas MQ2



Ứng dụng :

- Được sử dụng để phát hiện cácloại khí như :

    + LPG  : là hỗn hợp hydrocarbon nhẹ, ở thể khí. LPG trong dân dụng và công nghiệp chủ yếu có thành phần gồm Propane

    + Iso Butan ( C4H10 )

    + Propan : C3H8

    + Mêtan  : CH4

    + Rượu   : ROH

    + Hydrogen

    + Khói









Hướng dẫn ứng dụng cảm biến khí gas :

    1: Sử dụng chức năng Digital

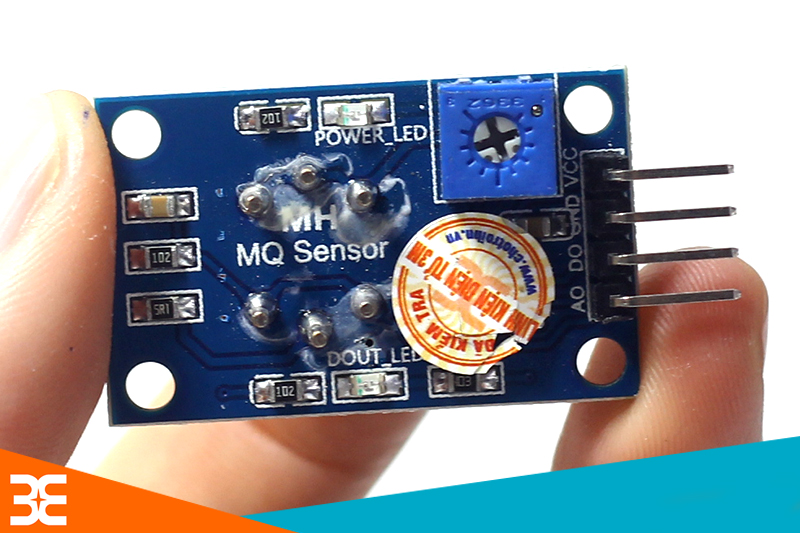

 Cảm biến khí gas MQ2



        Nguyên lí hoạt đông :



              Khi cảm biến phát hiện có khí gas, chân D0 đưa ra mức 1 kích hoạt ic555 hoạt đông do đó sẽ có xung trên chân 3 và còi chip hoạt động.



     2 : Hướng dẫn sử dụng chức năng analog

               Sơ đồ kết nối modul cảm biến khí với 8051 và ADC0408

 Cảm biến khí gas MQ2



Code và mô phỏng các bạn có thể tham khảo tại đây
