Mạch điện 3 pha được ứng dụng rộng rãi trong các hệ thống điện công nghiệp, nhà xưởng, động cơ điện và nhiều thiết bị có công suất lớn. Điện 3 pha có khả năng truyền tải công suất lớn, vận hành ổn định và đặc biệt phù hợp với các loại động cơ. Vậy mạch điện 3 pha là gì, nguyên lý hoạt động ra sao? Hãy cùng linh kiện 3M tìm hiểu ngay trong bài viết dưới đây.
Mạch điện 3 pha là gì?
Mạch điện 3 pha là hệ thống điện xoay chiều gồm 3 dòng điện có cùng tần số và biên độ nhưng lệch pha nhau 120 độ.
Ba pha thường được ký hiệu là:
- Pha A
- Pha B
- Pha C
Trong hệ thống điện 3 pha còn có thể có thêm dây trung tính và dây tiếp địa tùy theo cách thiết kế.
Một mạch điện 3 pha cơ bản thường gồm:
- Nguồn điện 3 pha: cung cấp điện áp cho hệ thống.
- Dây dẫn: truyền điện từ nguồn đến tải.
- Tải 3 pha: động cơ, máy bơm, máy nén khí, máy CNC...
- Thiết bị đóng cắt và bảo vệ: CB, contactor, rơ le nhiệt, rơ le bảo vệ pha...
Điện 3 pha thường được sử dụng trong sản xuất và công nghiệp nhờ khả năng cung cấp công suất lớn và vận hành động cơ hiệu quả.
=> Tìm hiểu thêm: Điện tử cơ bản là gì? Kiên thức và lộ trình học cho người mới
Nguyên lý hoạt động của mạch 3 pha
Nguồn điện 3 pha tạo ra ba điện áp xoay chiều có cùng tần số nhưng lệch nhau 120°. Có thể hình dung ba dạng sóng điện áp xuất hiện lần lượt như sau:
Pha A → Pha B → Pha C → lặp lại theo chu kỳ
Do ba pha không đạt giá trị cực đại cùng một thời điểm nên tổng công suất của hệ thống ổn định hơn so với điện 1 pha. Đây cũng là lý do điện 3 pha được ứng dụng rộng rãi trong các động cơ hoặc các hệ thống điện công nghiệp. Ngoài ra động cơ 3 pha còn tạo ra từ trường quay giúp động cơ có thể khởi động và quay ổn định.

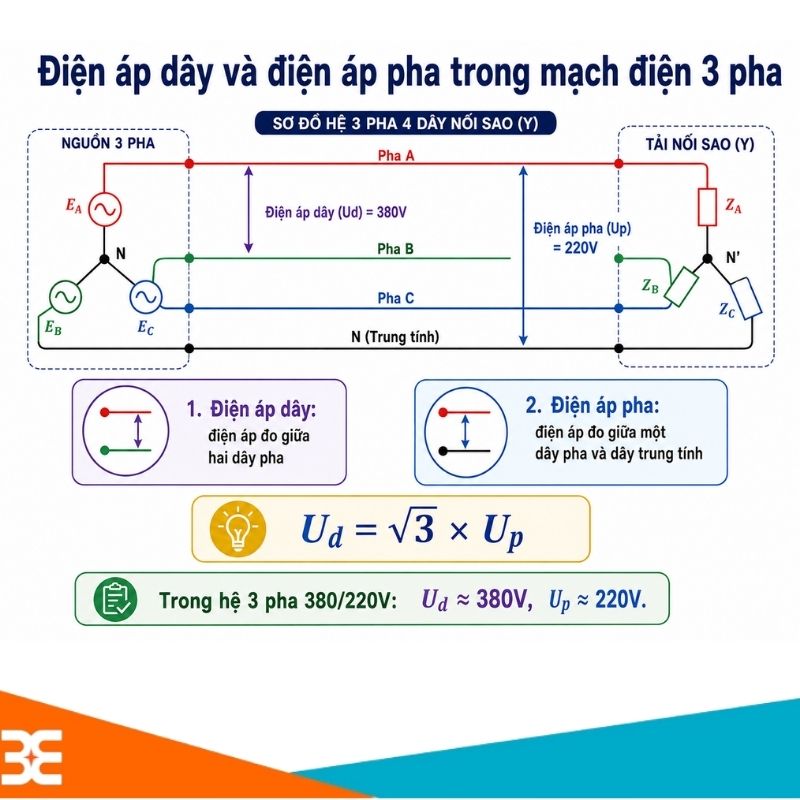

Điện áp dây và điện áp pha trong mạch điện 3 pha
Khi tìm hiểu mạch điện 3 pha, mọi người cần phân biệt được 2 khái niệm là: điện áp dây và điện áp pha.
Điện áp dây là gì
Điện áp dây là điện áp đo giữa hai dây pha.
Ví dụ:
- Pha A – pha B
- Pha B – pha C
- Pha C – pha A
Trong hệ thống điện 3 pha 380/220V, điện áp dây thường khoảng: Ud = 380V
Điện áp pha là gì
Điện áp pha là điện áp đo giữa một dây pha và dây trung tính.
- Trong hệ thống điện 380/220V: Up = 220V
- Đối với hệ thống đấu hình sao, quan hệ giữa điện áp dây và điện áp pha là: Ud = √3 × Up
Ví dụ:
220 × √3 ≈ 380V
Vì vậy, cách gọi “điện 3 pha 380V” thường xuất phát từ điện áp đo giữa hai dây pha.
Tuy nhiên, không phải điện 3 pha nào cũng có giá trị là 380V. Giá trị điện áp còn phụ thuộc vào từng tiêu chuẩn của hệ thống điện.
=> Xem thêm: Các ký hiệu trong ngành điện tử

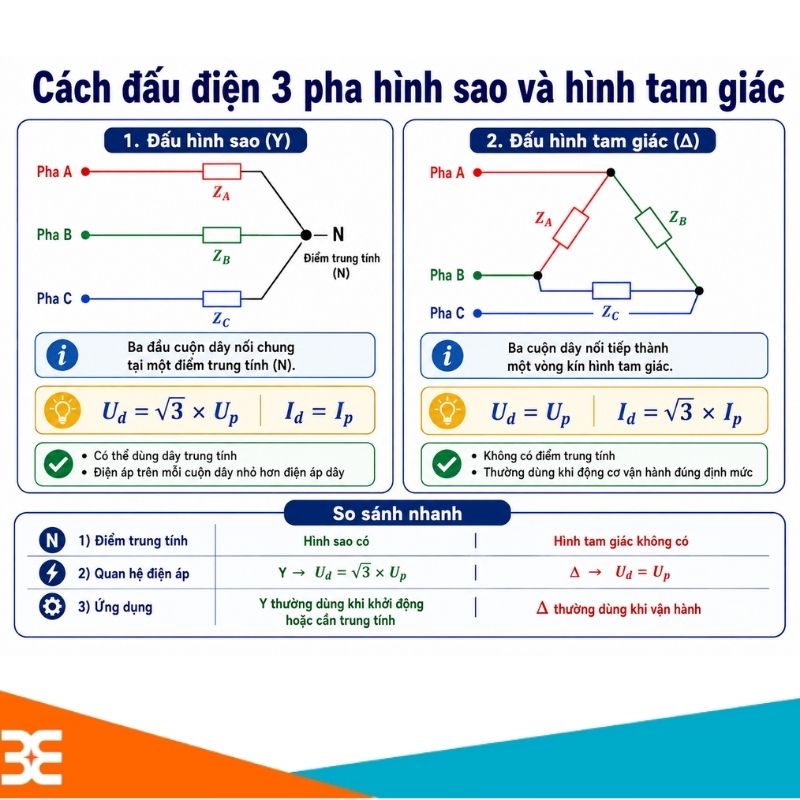

Cách đấu điện 3 pha hình sao và hình tam giác
Hiện tại có 2 cách đấu thông dụng được sử dụng phổ biến là đấu hình sao (Y) và đấu tam giác (Δ).

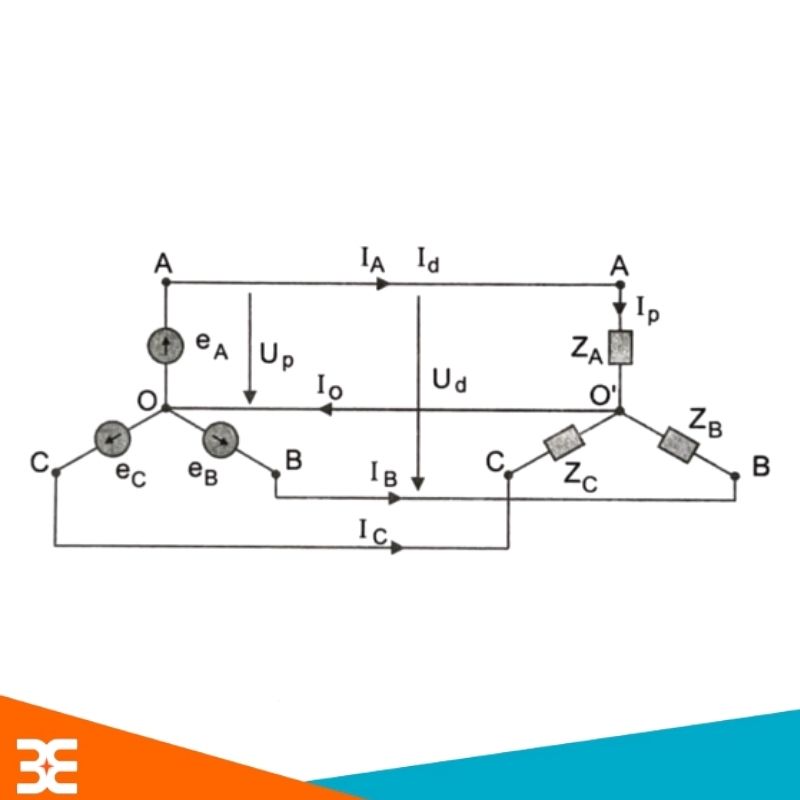

Mạch điện 3 pha đấu hình sao
Với cách đấu mạch điện 3 pha hình sao, một đầu của ba cuộn dây được nối chung tại một điểm gọi là điểm trung tính.
Ba đầu còn lại được nối với ba dây pha. Quan hệ điện áp và dòng điện: Ud = √3 × Up, Id = Ip.
Trong đó:
- Ud: điện áp dây
- Up: điện áp pha
- Id: dòng điện dây
- Ip: dòng điện pha
Đấu hình sao thường được sử dụng khi cần giảm điện áp đặt lên mỗi cuộn dây hoặc trong quá trình khởi động một số loại động cơ 3 pha.
Mạch điện 3 pha đấu tam giác
Ở cách đấu tam giác, ba cuộn dây được nối nối tiếp với nhau thành một vòng kín. Ba điểm nối được kết nối với ba dây pha của nguồn điện.
Quan hệ điện áp và dòng điện:
Ud = Up
Id = √3 × Ip
Trong cách đấu này, mỗi cuộn dây nhận trực tiếp điện áp dây.
Đấu tam giác thường được sử dụng khi động cơ cần hoạt động với công suất và mô-men theo đúng thông số thiết kế.
Công thức tính dòng điện và công suất điện 3 pha
Đối với tải 3 pha cân bằng, công suất tác dụng có thể tính theo công thức: P = √3 × U × I × cosφ
Trong đó:
- P: công suất tác dụng, đơn vị W
- U: điện áp dây, đơn vị V
- I: dòng điện dây, đơn vị A
- cosφ: hệ số công suất
Từ đó có thể tính dòng điện:
I = P / (√3 × U × cosφ)
Ví dụ về cách tính dòng điện 3 pha
Giả sử một tải có:
- Công suất: 10 kW
- Điện áp: 380V
- Hệ số công suất: 0,8
Ta có:
I = 10.000 / (√3 × 380 × 0,8)
Kết quả:
I ≈ 19A
Như vậy, tải 3 pha 10kW trong điều kiện trên có dòng điện khoảng 19A.
Tuy nhiên khi tính toán thực tế, đối với động cơ mọi người còn cần xét thêm hiệu suất, dòng khởi động và các thông số kỹ thuật khác trước khi lựa chọn dây dẫn hoặc thiết bị bảo vệ.

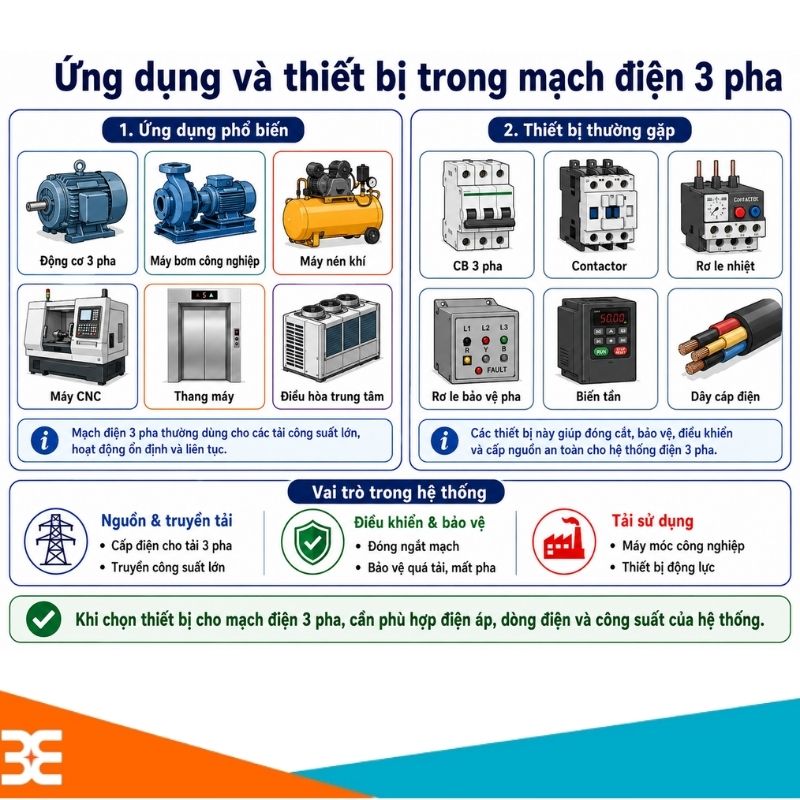

Ứng dụng của mạch điện 3 pha
Mạch điện 3 pha được ứng dụng rất rộng rãi, đặc biệt là trong các nhà máy, xưởng sản xuất và hệ thống cơ điện. Một số ứng dụng phổ biến gồm:
- Điều khiển động cơ 3 pha.
- Máy bơm và máy nén khí.
- Máy tiện, máy phay, máy CNC.
- Thang máy.
- Hệ thống điều hòa trung tâm.
- Máy hàn công nghiệp.
- Dây chuyền sản xuất tự động.
Câu hỏi thường gặp về mạch điện 3 pha
Điện 3 pha có phải lúc nào cũng là 380V không?
Không. 380V là mức điện áp phổ biến, một số quốc gia và hệ thống điện có thể sử dụng mức điện áp khác để phù hợp với hệ thống điện.
Điện 3 pha có dây trung tính không?
Có thể có hoặc không. Hệ thống 3 pha 4 dây thường gồm ba dây pha và một dây trung tính, trong khi một số tải 3 pha chỉ sử dụng ba dây pha.
Điện 3 pha có sử dụng được thiết bị 220V không?
Trong hệ thống 380/220V có dây trung tính, thiết bị 220V có thể được cấp nguồn giữa một dây pha và dây trung tính nếu hệ thống được thiết kế phù hợp.
Để sử dụng mạch điện 3 pha an toàn và ổn định, ngoài việc thao tác đúng kỹ thuật mọi người cũng cần lựa chọn các thiết bị điện phù hợp như CB 3 pha, contactor, rơ le nhiệt, rơ le bảo vệ pha, biến tần, dây cáp và các thiết bị đóng cắt liên quan.
