Mạch điện xoay chiều xuất hiện khá phổ biến trong đời sống hàng ngày như: hệ thống điện gia đình, mạng lưới truyền tải điện, động cơ điện, máy biến áp và nhiều thiết bị điện tử. Khác với dòng điện một chiều , dòng điện xoay chiều thay đổi cả độ lớn và chiều theo thời gian. Để hiểu rõ hơn, mọi người có thể tham khảo thông tin về dòng điện xoay chiều ngay trong bài viết dưới đây.

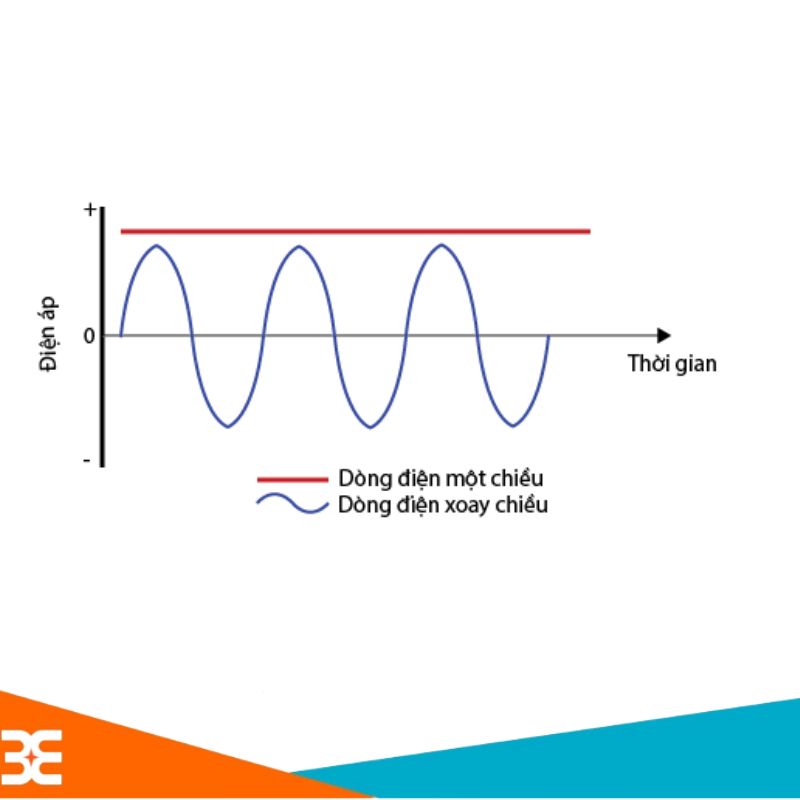

Mạch điện xoay chiều là gì
Mạch điện xoay chiều ( AC ) là mạch điện sử dụng nguồn điện có điện áp và dòng điện biến thiên theo thời gian. Trong nhiều hệ thống điện thông dụng, điện áp và dòng điện xoay chiều có dạng gần với sóng hình sin.
Điểm đặc trưng của dòng điện xoay chiều là chiều dòng điện thay đổi theo chu kỳ. Sau một thời gian nhất định trạng thái của dòng điện sẽ lặp lại.
Cấu tạo của mạch điện xoay chiều
Cấu tạo của mạch điện xoay chiều bao gồm:
- Nguồn điện xoay chiều.
- Dây dẫn điện.
- Tải điện như điện trở, bóng đèn, động cơ hoặc thiết bị điện.
- Thiết bị đóng cắt như công tắc hoặc relay.
- Thiết bị bảo vệ như cầu chì hoặc aptomat nếu cần.
Ngoài ra mọi người có thể bổ sung các linh kiện như tụ điện, cuộn cảm, máy biến áp hoặc các thiết bị điều khiển công suất tùy vào mục đích sử dụng hiện tại.
Dạng sóng của dòng điện xoay chiều
Dạng sóng phổ biến của dòng điện xoay chiều là sóng hình sin và có các dạng:
- Nửa chu kỳ dương.
- Nửa chu kỳ âm.
- Sau đó tiếp tục lặp lại.
Sự biến thiên tuần hoàn này là điểm khác biệt cơ bản giữa điện xoay chiều và điện một chiều.

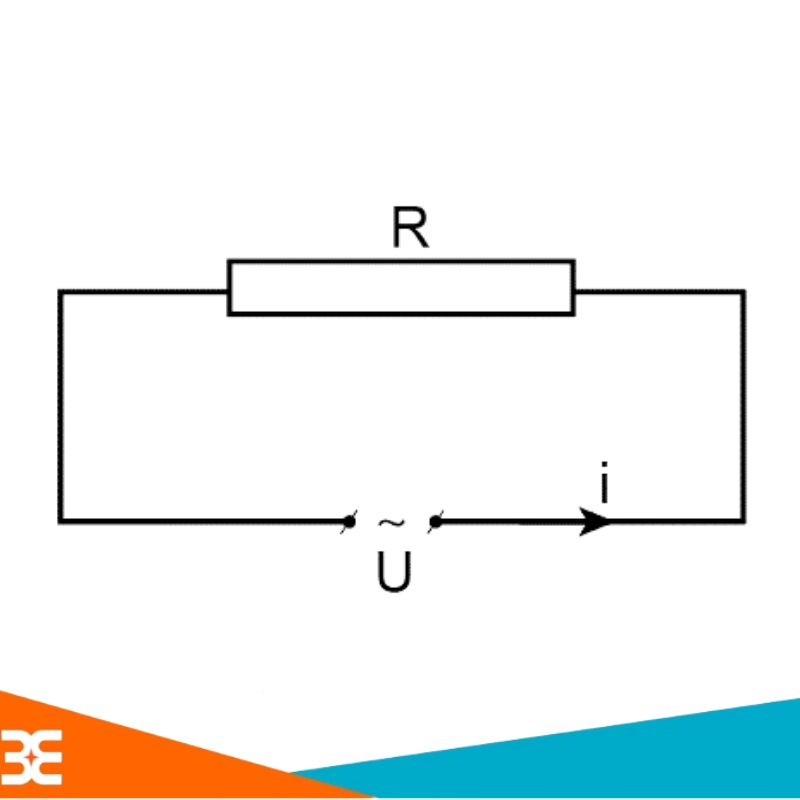

Nguyên lý hoạt động của mạch điện xoay chiều
Mạch điện xoay chiều hoạt động dựa trên nguồn điện có điện áp thay đổi theo thời gian.
Khi nguồn AC được kết nối với tải, điện áp biến thiên sẽ tạo ra dòng điện chạy qua mạch. Dòng điện không chỉ thay đổi về độ lớn mà còn đổi chiều theo chu kỳ. Trong các hệ thống phát điện truyền thống, điện xoay chiều thường được tạo ra dựa trên hiện tượng cảm ứng điện từ. Khi từ trường và cuộn dây chuyển động tương đối với nhau, một suất điện động biến thiên có thể được tạo ra.
Ngoài ra, điện xoay chiều cũng có thể được tạo từ nguồn DC thông qua thiết bị biến đổi như inverter.
Các đại lượng đặc trưng của mạch điện xoay chiều
Để phân tích mạch điện xoay chiều, cần hiểu một số đại lượng cơ bản như chu kỳ, tần số, biên độ, giá trị hiệu dụng và độ lệch pha.
- Chu kỳ: có ký hiệu là (T) và đơn vị đo là (S) là khoảng thời gian cần thiết để một dạng sóng xoay chiều thực hiện hoàn chỉnh một lần lặp.
- Tần số có ký hiệu là (f) và đơn vị là (Hz) cho biết số chu kỳ mà dòng điện xoay chiều thực hiện trong một giây. Tần số có mối quan hệ với chu kỳ là: f = 1/T hoặc T=1/f
- Biên độ và giá trị hiệu dụng: là giá trị lớn nhất mà dòng điện có thể đạt được trong một chu kỳ
- Pha và độ lệch pha: Trong mạch xoay chiều, đôi khi điện áp và dòng điện không thể đạt giá trị cực đại tại cùng một thời điểm. Sự khác nhau về thời điểm này được gọi là độ lệch pha.
Các loại mạch điện xoay chiều cơ bản
Dựa vào loại linh kiện hoặc tải, mạch điện xoay chiều có thể được chia thành nhiều dạng khác nhau.
Mạch điện xoay chiều chỉ có điện trở R
Đây là dạng mạch đơn giản nhất. Khi mạch chỉ có điện trở thuần:
- Điện áp và dòng điện cùng pha.
- Mối quan hệ giữa điện áp, dòng điện và điện trở tuân theo định luật Ohm.
Công thức:
I = U/R
Trong đó:
- I là cường độ dòng điện.
- U là điện áp.
- R là điện trở.

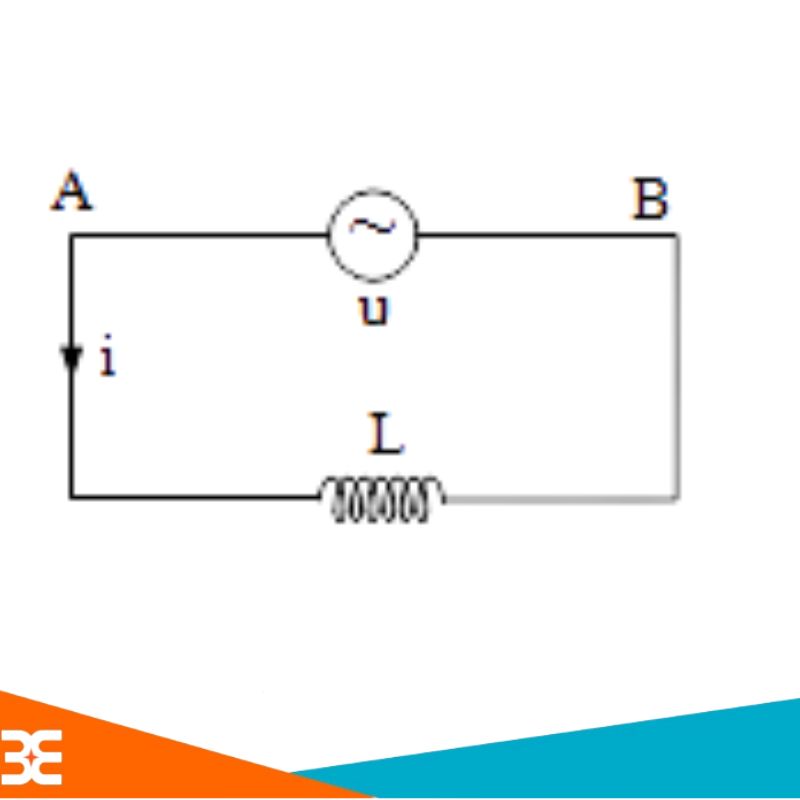

Mạch điện xoay chiều có cuộn cảm L
Cuộn cảm có khả năng chống lại sự thay đổi của dòng điện. Trong mạch AC, cuộn cảm tạo ra một đại lượng gọi là cảm kháng.
Cảm kháng tăng khi:
- Tần số tăng.
- Độ tự cảm của cuộn dây tăng.
Trong mạch lý tưởng chỉ có cuộn cảm, dòng điện bị trễ pha so với điện áp.
Mạch xoay chiều có tụ điện C
Tụ điện có khả năng tích và phóng điện liên tục khi làm việc với dòng điện xoay chiều. Trong mạch AC, tụ điện tạo ra dung kháng. Dung kháng thay đổi theo tần số và điện dung của tụ. Trong mạch lý tưởng chỉ có tụ điện, dòng điện sớm pha so với điện áp.
Mạch RLC
Mạch RLC là mạch có sự kết hợp của:
- Điện trở R.
- Cuộn cảm L.
- Tụ điện C.
Trong mạch này, cần xét đồng thời điện trở, cảm kháng và dung kháng để xác định tổng trở.
Mạch RLC được sử dụng trong nhiều ứng dụng như:
- Mạch lọc.
- Mạch cộng hưởng.
- Mạch chọn tần số.
- Mạch điện tử và viễn thông.

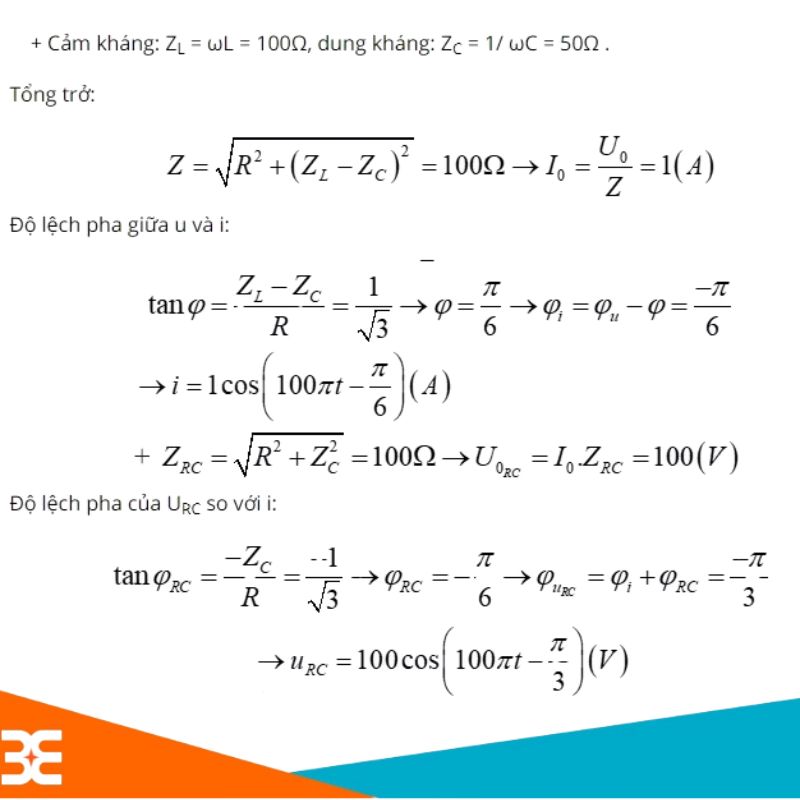

Công thức cơ bản trong mạch điện xoay chiều
Một số công thức cơ bản cần nhớ trong mạch điện xoay chiều:
- Quan hệ giữa tần số và chu kỳ: f = 1/T
- Quan hệ giữa chu kỳ và tần số: T = 1/f
- Định luật Ohm cho mạch AC: I = U/Z
Trong đó:
- I là cường độ dòng điện hiệu dụng.
- U là điện áp hiệu dụng.
- Z là tổng trở của mạch.
Công suất tác dụng của mạch xoay chiều có thể được xác định bằng:
P = U × I × cosφ
Trong đó:
- P là công suất tác dụng.
- U là điện áp hiệu dụng.
- I là dòng điện hiệu dụng.
- cosφ là hệ số công suất.
Giá trị của tổng trở Z và hệ số công suất sẽ thay đổi tùy vào loại tải và cấu tạo của mạch.
=> Xem thêm: https://chotroihn.vn/ky-hieu-linh-kien-dien-tu-dien-tu-co-ban
Mạch điện xoay chiều 1 Pha và 3 Pha
Mạch điện xoay chiều thường được chia thành điện 1 pha và điện 3 pha
Mạch điện xoay chiều 1 Pha
Một hệ thống điện 1 pha cơ bản sử dụng một dạng điện áp xoay chiều để cung cấp điện cho tải và được sử dụng cho:
- Chiếu sáng.
- Quạt điện.
- Tivi.
- Máy tính.
- Thiết bị gia dụng.
- Nhiều loại thiết bị điện tử.
Mạch điện xoay chiều 3 Pha
Điện xoay chiều 3 pha gồm ba điện áp xoay chiều có cùng tần số nhưng lệch pha nhau. Trong hệ thống ba pha cân bằng, các pha thường lệch nhau: 120° và được dùng phổ biến trong
- Nhà máy.
- Xưởng sản xuất.
- Hệ thống truyền tải điện.
- Động cơ công nghiệp.
- Máy móc công suất lớn.
So với hệ thống 1 pha, điện 3 pha thường phù hợp hơn cho truyền tải công suất lớn và vận hành động cơ công nghiệp.

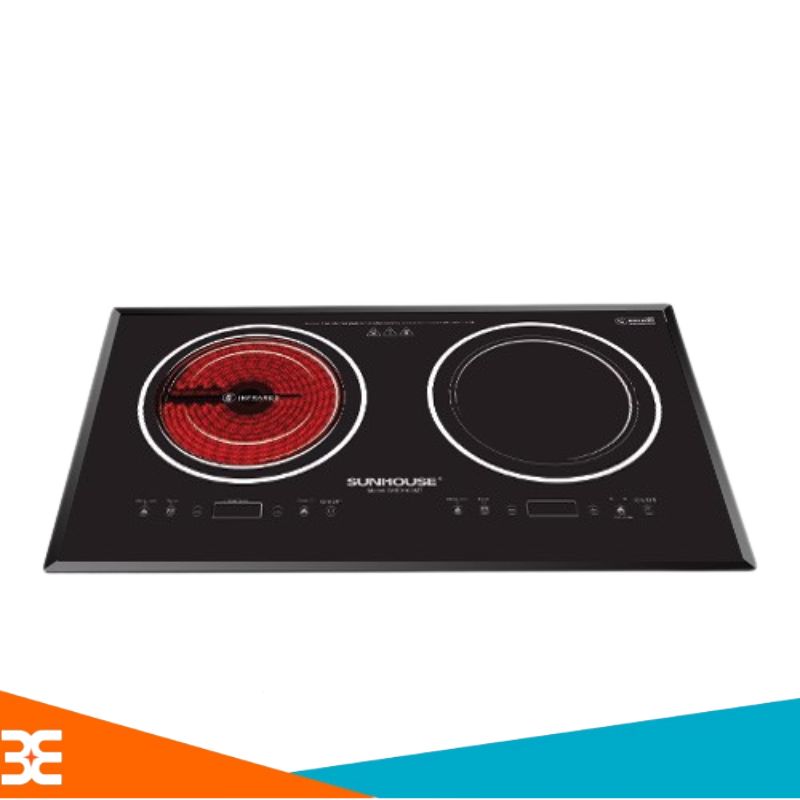

Ứng dụng của mạch điện xoay chiều
Điện xoay chiều được ứng dụng khá phổ biến trong cuộc sống thường ngày như:
- Hệ thống chiếu sáng: đèn đường, đèn LED, đèn trang trí….
- Trong sản xuất bếp điện, bếp từ, bếp hồng ngoại…
- Hỗ trợ trong y tế: châm cứu, kích tim, điều trị phóng xạ, điều trị các bệnh ung thư…
- Trong chế tạo nam châm, cần cẩu, loa điện…
- Trong các thiết bị gia đình có công suất nhỏ như: lò vi sóng, máy giặt, tủ lạnh, tivi…
- Dòng điện 3 pha có công suất lớn thường được sử dụng trong chế tạo máy phát điện hoặc các thiết bị có công suất lớn.
=> Xem thêm một số sản phẩm:
Câu hỏi thường gặp về mạch điện xoay chiều
Mạch điện xoay chiều là gì?
Mạch điện xoay chiều là mạch sử dụng nguồn điện có điện áp và dòng điện biến thiên theo thời gian. Dòng điện trong mạch có thể thay đổi cả độ lớn và chiều theo chu kỳ.
AC dòng điện là gì?
AC là viết tắt của Alternating Current, nghĩa là dòng điện xoay chiều. Đây là loại dòng điện có chiều và giá trị thay đổi theo thời gian.
Tần số của dòng điện xoay chiều là gì?
Tần số cho biết số chu kỳ mà dòng điện xoay chiều thực hiện trong một giây.
- Tần số được ký hiệu là f và có đơn vị Hz.
- Công thức:
- f = 1/T
Sau khi nắm được những kiến thức nền tảng này, bạn có thể tiếp tục tìm hiểu sâu hơn về mạch RLC, cảm kháng, dung kháng, công suất xoay chiều, hệ số công suất và mạch điện 3 pha để hiểu rõ hơn cách các hệ thống điện thực tế hoạt động.
