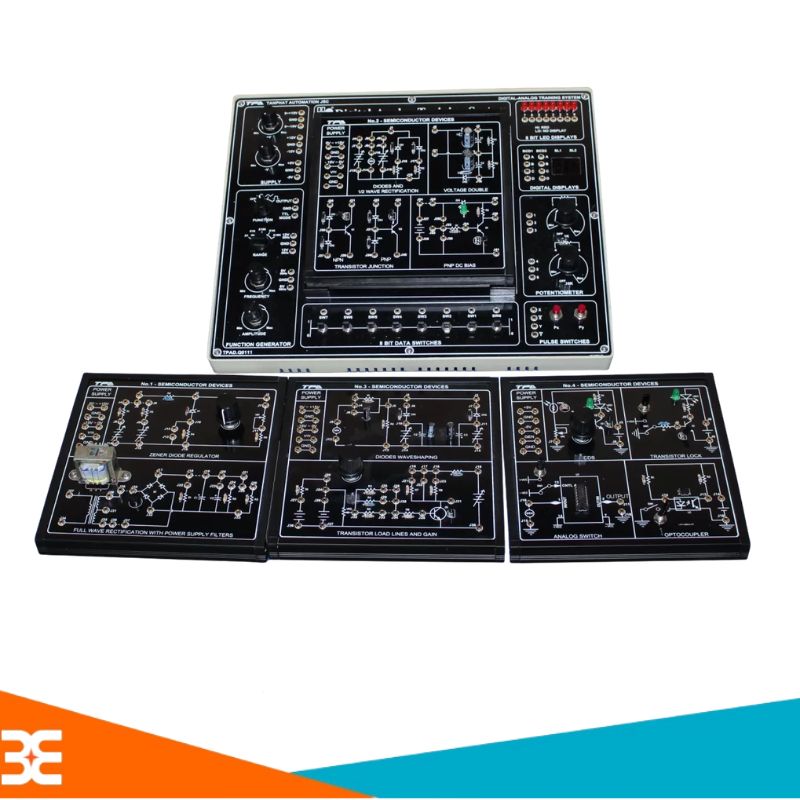

Điện tử cơ bản là gì? Vì sao LED cần mắc điện trở? Tụ điện, diode hay transistor có tác dụng gì trong mạch? Đây đều là những kiến thức thuộc điện tử cơ bản mà người mới cần hiểu trước khi học Arduino, vi điều khiển hay tự thiết kế mạch. Bài viết dưới đây sẽ hệ thống các kiến thức nền tảng theo trình tự từ lý thuyết đến thực hành.
Điện tử cơ bản là gì?
Điện tử tập trung vào việc sử dụng các linh kiện và mạch điện để điều khiển, xử lý, khuếch đại hoặc chuyển đổi tín hiệu và năng lượng điện. Trong các bài thực hành nhập môn, người học thường bắt đầu với các mạch DC điện áp thấp trước khi tiếp cận tín hiệu AC và các mạch phức tạp hơn.
Khác với điện dân dụng (chủ yếu xử lý dòng điện lớn phục vụ chiếu sáng, sinh hoạt), điện tử cơ bản tập trung vào các mạch có dòng điện và điện áp nhỏ, thường sử dụng nguồn một chiều (DC) và các linh kiện bán dẫn để xử lý, khuếch đại hoặc chuyển đổi tín hiệu.
Về bản chất, điện tử cơ bản là nền móng của hầu hết các thiết bị công nghệ quanh ta: điện thoại, máy tính, tivi, xe điện, robot, hệ thống IoT... Nếu không nắm vững phần này, người học sẽ gặp khó khăn khi tiếp cận các kiến thức nâng cao hơn như vi điều khiển, lập trình nhúng hay thiết kế mạch PCB.
Vì sao nên học điện tử cơ bản
Việc nắm chắc kiến thức về điện tử cơ bản sẽ giúp mọi người dễ dàng thao tác và phát triển tới những kiến thức sâu xa hơn của điện tử:
-
Là nền tảng bắt buộc để học lên các lĩnh vực chuyên sâu hơn như vi điều khiển (Arduino, PIC, STM32), IoT, tự động hóa hay robot.
-
Chủ động sửa chữa, bảo trì các thiết bị điện tử gia dụng đơn giản, tiết kiệm chi phí sửa chữa.
-
Phục vụ công việc và học tập, đặc biệt với sinh viên các ngành Điện – Điện tử, Cơ điện tử, Tự động hóa, Công nghệ kỹ thuật máy tính.
-
Mở ra cơ hội làm các dự án DIY thú vị như mạch báo động, đèn cảm biến, xe điều khiển từ xa, hệ thống tưới cây tự động...
-
Rèn tư duy logic và khả năng giải quyết vấn đề thông qua việc phân tích, đo đạc và sửa lỗi mạch điện thực tế.
Các khải niệm cơ bản cần biết

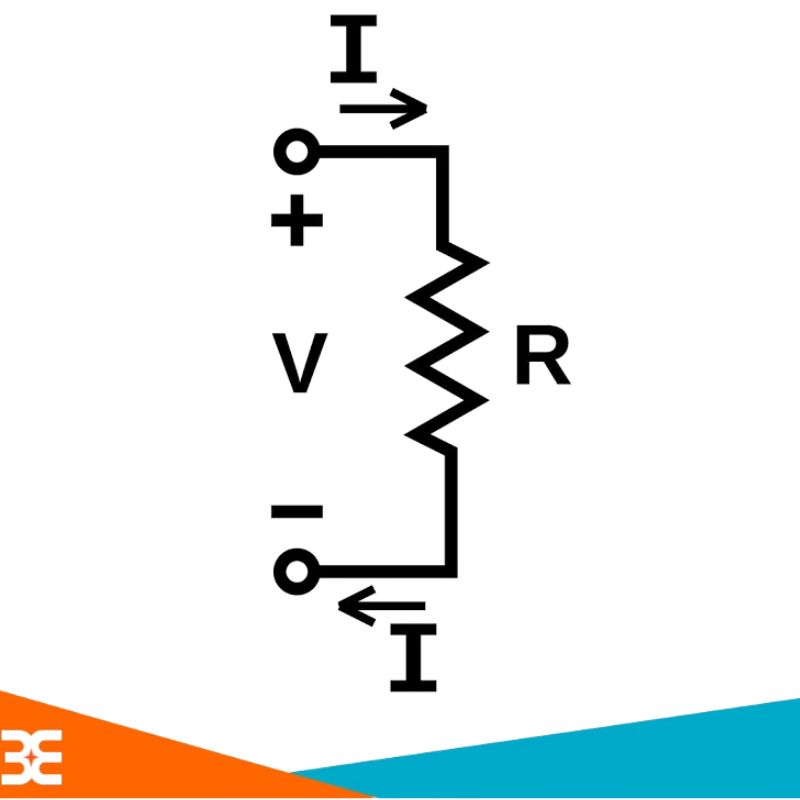

Trước khi tìm hiểu về linh kiện, người mới học cần hiểu rõ một số khái niệm cốt lõi sau:
- Dòng điện (Current – I): Là dòng chuyển động có hướng của các hạt mang điện (electron) trong vật dẫn, đơn vị đo là Ampe (A).
- Điện áp (Voltage – U hoặc V): Là sự chênh lệch điện thế giữa hai điểm, tạo ra "lực đẩy" khiến dòng điện di chuyển, đơn vị đo là Volt (V).
- Điện trở (Resistance – R): Là đại lượng đặc trưng cho khả năng cản trở dòng điện của vật liệu, đơn vị đo là Ohm (Ω).
- Công suất (Power – P): Là lượng năng lượng điện tiêu thụ hoặc sinh ra trong một đơn vị thời gian, đơn vị đo là Watt (W).
- Mạch điện (Circuit): Là một hệ thống khép kín gồm nguồn điện, dây dẫn và các linh kiện, cho phép dòng điện chạy qua để thực hiện một chức năng nhất định. Có hai dạng mạch cơ bản là mạch nối tiếp và mạch song song.
Các định luật điện tử cơ bản
Định luật Ohm: Đây là định luật quan trọng bậc nhất, thể hiện mối quan hệ giữa điện áp, dòng điện và điện trở:
U = I × R: Trong đó: U là điện áp (V), I là dòng điện (A), R là điện trở (Ω). Từ công thức này, ta có thể suy ra dòng điện hoặc điện trở khi biết hai đại lượng còn lại.
Định luật Kirchhoff
Gồm hai định luật quan trọng khi phân tích mạch điện phức tạp:
-
Định luật Kirchhoff về dòng điện (KCL): Tổng dòng điện đi vào một nút bằng tổng dòng điện đi ra khỏi nút đó.
-
Định luật Kirchhoff về điện áp (KVL): Tổng điện áp trong một mạch vòng kín luôn bằng 0.
Hai định luật này là công cụ nền tảng để tính toán, thiết kế và phân tích các mạch điện từ đơn giản đến phức tạp.
Các linh kiện điện tử cần biết
Đây là phần quan trọng nhất khi bắt đầu học điện tử, vì hầu hết mạch điện đều được xây dựng từ những linh kiện sau:
-

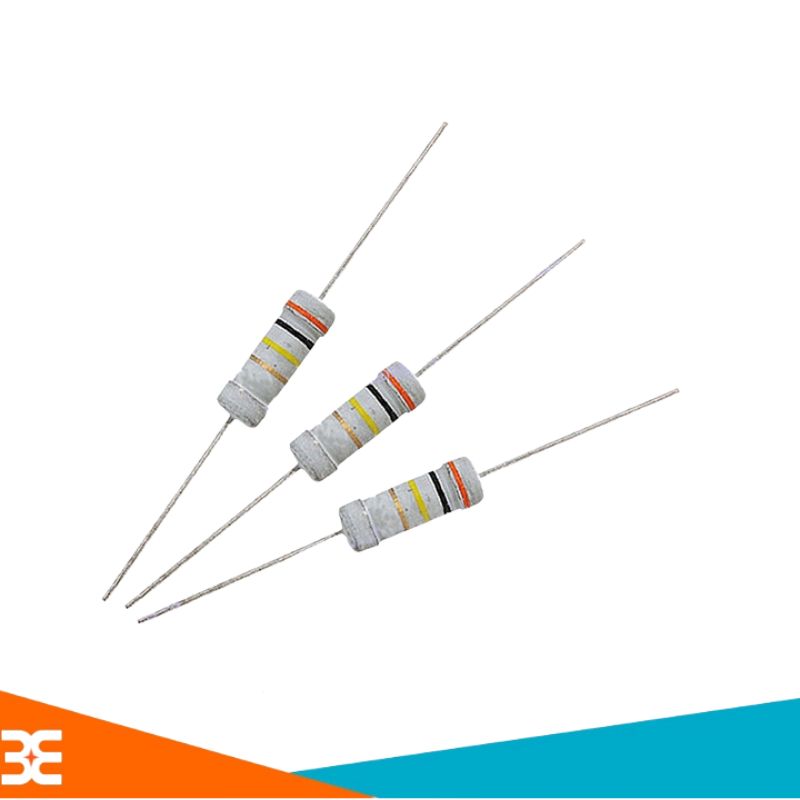

Điện trở (Resistor): Hạn chế dòng điện chạy qua mạch, thường dùng để bảo vệ các linh kiện khác khỏi dòng điện quá lớn.
-
Tụ điện (Capacitor): Có khả năng tích trữ và phóng thích năng lượng điện, thường dùng để lọc nhiễu, ổn định điện áp.
-
Cuộn cảm (Inductor): Lưu trữ năng lượng dưới dạng từ trường, thường dùng trong mạch lọc và mạch nguồn.
-
Diode: Chỉ cho phép dòng điện đi qua theo một chiều, ứng dụng phổ biến trong mạch chỉnh lưu, bảo vệ mạch.
-
Transistor: Có chức năng khuếch đại tín hiệu hoặc đóng vai trò như một công tắc điện tử, là nền tảng của hầu hết các mạch điện tử hiện đại.
-
MOSFET/FET: FET (Field-Effect Transistor) là transistor hiệu ứng trường được điều khiển bằng điện trường. MOSFET là một trong những loại FET phổ biến nhất, thường được dùng để đóng cắt trong mạch nguồn và mạch công suất.
-
IC (Integrated Circuit – vi mạch tích hợp): Tích hợp hàng trăm đến hàng triệu linh kiện nhỏ trong một chip duy nhất, đảm nhiệm các chức năng phức tạp như xử lý tín hiệu, điều khiển, khuếch đại.
Việc hiểu rõ nguyên lý hoạt động, cách đọc thông số và cách kiểm tra từng loại linh kiện trên là bước đi đầu tiên và quan trọng nhất với bất kỳ ai mới học điện tử.
Dụng cụ cần thiết khi học điện tử cơ bản
Đẻ quá trình thực hành diễn ra hiệu quả, mọi người cần chuẩn bị một số dụng cụ cơ bản như sau:
-
Đồng hồ vạn năng (VOM/DVOM): Dùng để đo điện áp, dòng điện, điện trở và kiểm tra linh kiện còn sống hay đã hỏng.
-
Mỏ hàn và thiếc hàn: Phục vụ việc hàn nối linh kiện lên mạch in hoặc board test.
-
Breadboard (board test): Cho phép lắp thử mạch điện mà không cần hàn, rất tiện cho người mới học.
-
Bộ nguồn hoặc pin: Cung cấp điện áp ổn định cho mạch thử nghiệm.
-
Bộ linh kiện cơ bản: Điện trở, tụ điện, LED, diode, transistor các loại để thực hành lắp mạch.
Lộ trình học điện tử cơ bản cho người mới
Với một người mới học điện tử cơ bản, mọi người có thể tham khảo lộ trình học như sau để mang đến hiệu quả tối ưu nhất:
-
Nắm vững lý thuyết nền tảng: dòng điện, điện áp, điện trở, định luật Ohm, định luật Kirchhoff.
-
Tìm hiểu từng loại linh kiện cơ bản: cách đọc thông số, cách đo kiểm tra bằng đồng hồ vạn năng.
-
Thực hành lắp mạch đơn giản trên breadboard: ví dụ mạch LED nhấp nháy, mạch chia áp, mạch chỉnh lưu.
-
Học cách đọc sơ đồ mạch điện (schematic) để hiểu cách các linh kiện kết nối với nhau.
-
Thực hành hàn mạch thực tế trên board đồng hoặc mạch in để làm quen với thao tác hàn.
-
Nâng cao dần lên vi điều khiển (Arduino, 8051, STM32...) sau khi đã vững kiến thức nền tảng.

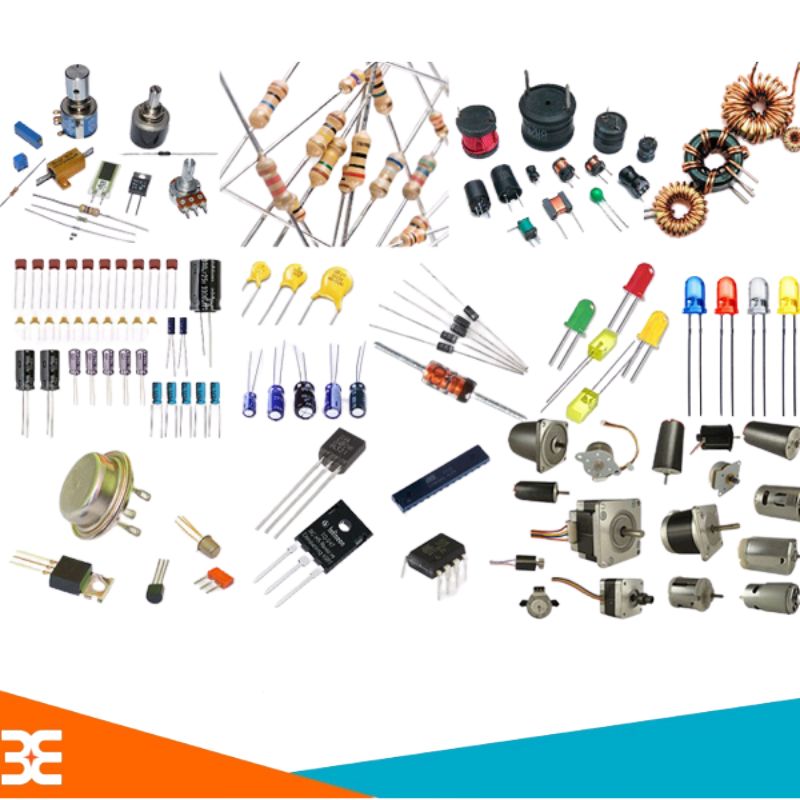

Một số ứng dụng của điện tử cơ bản
Kiến thức điện tử cơ bản không chỉ dừng lại ở lý thuyết mà được ứng dụng rất rộng rãi:
-
Sửa chữa các thiết bị điện tử gia dụng: sạc điện thoại, quạt điện, đèn LED...
-
Thiết kế các mạch DIY: mạch báo động, mạch cảm biến ánh sáng, mạch sạc pin.
-
Làm nền tảng cho các dự án Arduino, IoT, robot tự chế.
-
Ứng dụng trong công việc bảo trì, sửa chữa thiết bị công nghiệp, điện tử viễn thông.
