Làm mạch bật tắt thiết bị bằng thẻ RFID

Đăng bởi : Diễn14/12/2017

Hướng dẫn Làm mạch bật tắt thiết bị bằng thẻ RFID



Trong những lần trước mình đã hướng dẫn các bạn làm mạch điều khiển từ xa bằng module Bluetooth HC05 thông qua smartphone bằng remote đơn giản. Trong bài hướng dẫn này mình sẽ hướng dẫn các bạn thêm một mạch điều khiển nữa: đó chính là mạch điều khiển bật tắt thiết bị bằng thẻ RFID. Hãy bắt tay làm cùng Linh kiện điện tử 3M nhé!



Linh kiện cần thiết

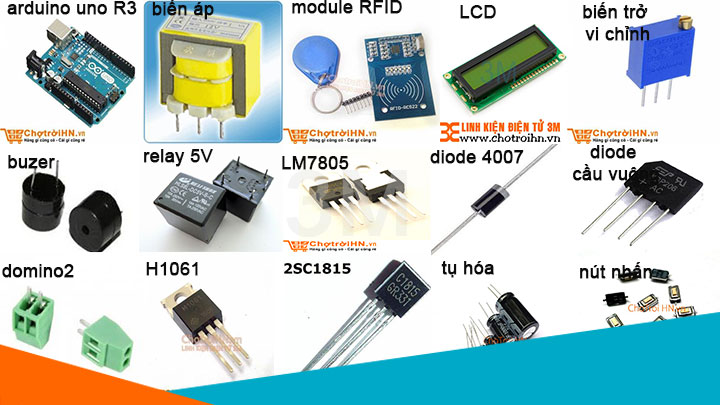

Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn các bước làm mạch bật tắt thiết bị bằng thẻ RFID



Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

https://drive.google.com/drive/folder...

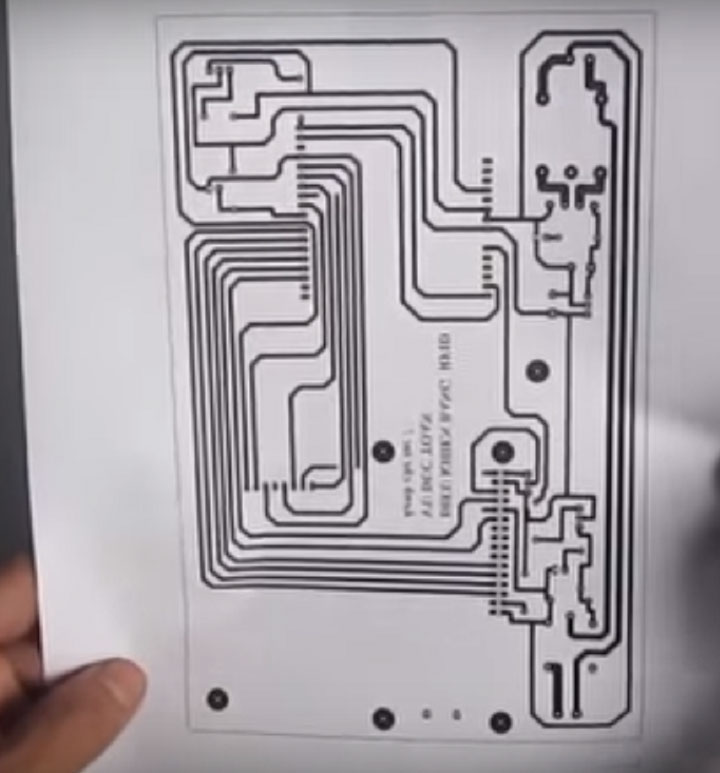

Mạch in

Mạch in

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé
  • Trên file có đầy đủ, mạch in, linh kiện cần dùng và file nạp code cho arduino



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

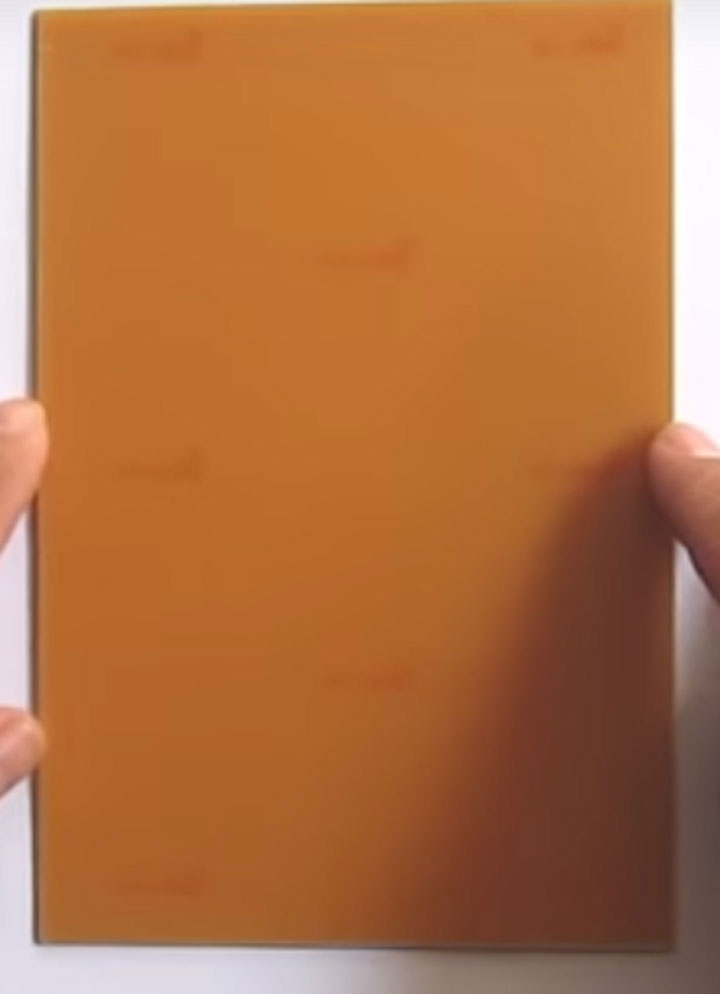

Phíp đồng

Phíp đồng

Lưu ý:

Chỉ nên cắt vừa để tiết kiệm phíp đồng và mạch làm ra có thẩm mĩ hơn



Bước 3: Ốp miếng giấy in mạch lên phíp đồng và bọc lại

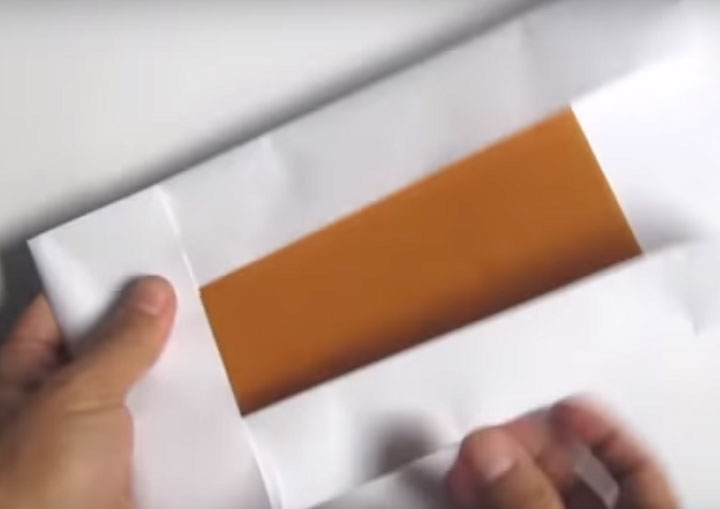

Bọc phíp đồng

Bọc phíp đồng

Lưu ý:

Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng nhé



Bước 4: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



Là mạch

Là mạch



Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạc in màu đen thôi nha



Bước 6: Ngâm mạch vào dung dịch H2O2 và HCl để ăn mòn

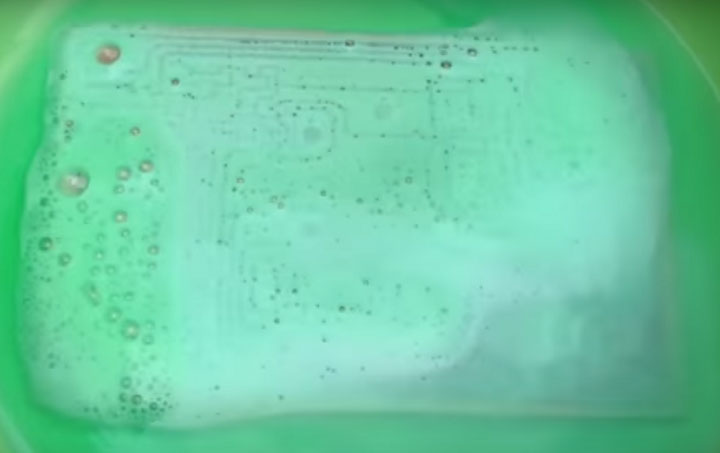

Ngâm mạch

Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để dung dich có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.
  • Các bạn cũng có thể dùng bột sắt FeCl3 để ăn mòn mạch



Bước 7: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi , khi đó những đường mạch đồng láng o hiện ra

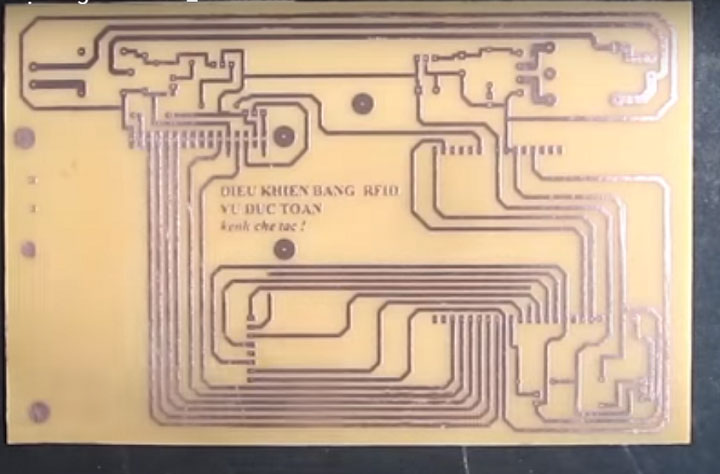

Phíp đồng với mạch in hoàn chỉnh

Phíp đồng với mạch in hoàn chỉnh



Bước 8: Dùng dung dịch nhựa thông+axeton quết lên bề mặt bảng mạch để giữ đường mạch luôn sáng bóng

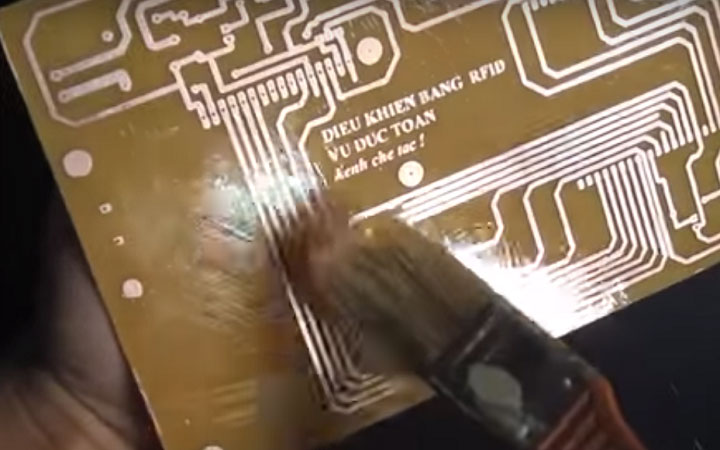

Quét dung dich lên mạch

Quét dung dich lên mạch

Lưu ý:

Sau khi quét xong chúng ta phơi ngoài nắng cho khô mạch rồi mới tiến hành bước tiếp theo



Bước 9: Khoan lỗ chân linh kiện

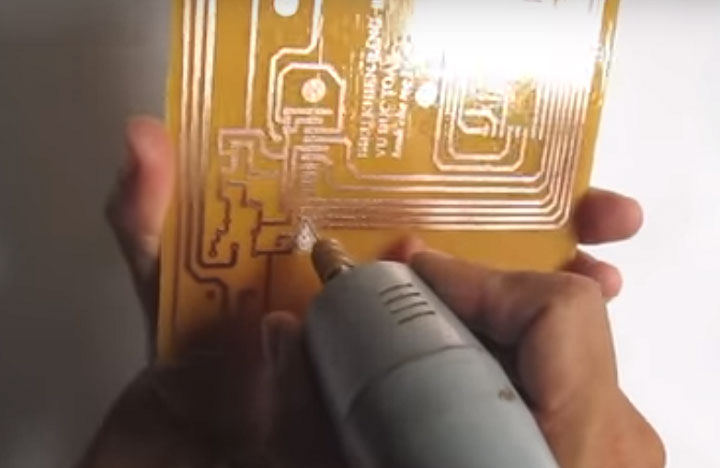

Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện



Bước 10: Gắn linh kiện lên mạch theo sơ đồ lắp đặt

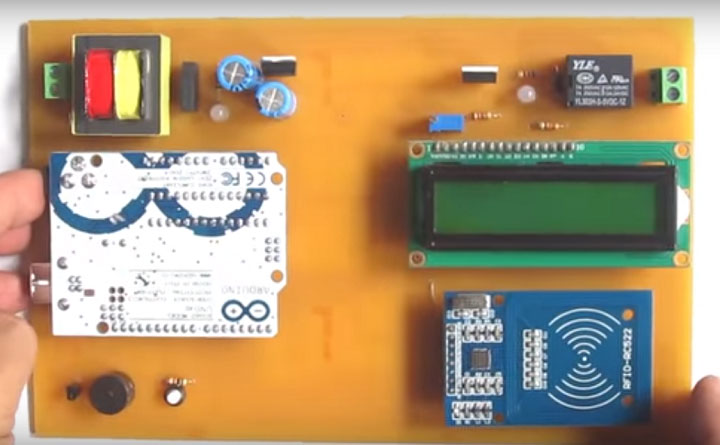

Gắn linh kiện hoàn chỉnh

Gắn linh kiện hoàn chỉnh

Chú ý:

  • Phần lõm của diode cầu hướng lên trên
  • Với 2 tụ hóa 2200uF, một tụ hóa có chiều âm hướng sang trái và tụ còn lại có chiều âm hướng xuống dưới
  • Diode 4007 phần có vạch hướng lên trên nhé
  • Chân dài của buzer hướng xuống dưới
  • Transistor C1815 có phần vòng cung hướng sang bên phải
  • Chiêu dương của 2 Led gắn hướng lên trên: Led màu xanh báo nguồn, Led màu đỏ báo điện ra có điện đầu ra
  • Mạch có 3 vị trí cần nối chân nối ( mũi tên màu đen )
  • Trở 10K ( mũi tên màu vàng )
  • Trở 330R ( mũi tên màu đỏ )
  • Các điện trở còn lại có giá trị 1,2K
  • Màn hình LCD, Arduino uno R3, Module RFID được gắn trên rào đực và rào cái
  • Các bạn nên bẻ các chân linh kiện để linh kiện được gắn chắc chắn trên bảng mạch



Bước 11: Hàn chân linh kiện

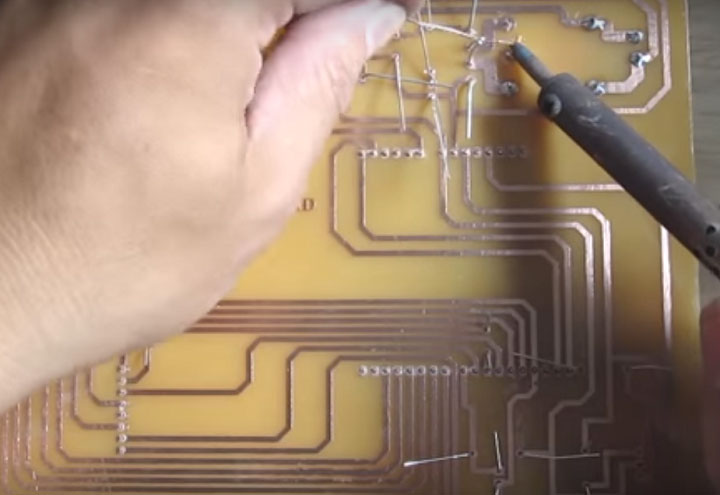

Hàn mạch

Hàn mạch

Chú ý:

  • Các bạn nhớ hàn nhanh để tránh hỏng linh kiện nhé
  • Những phần chân linh kiện thừa được cắt ra có thể tận dụng làm cầu nối



Bước 12:  Nạp code cho Arduino

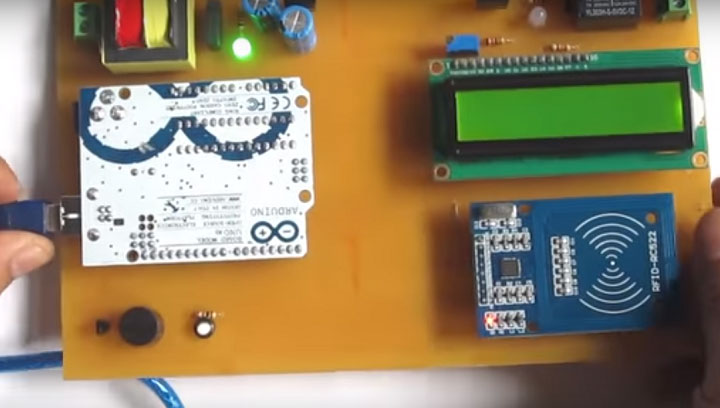

Nạp code 1

Nạp code 1

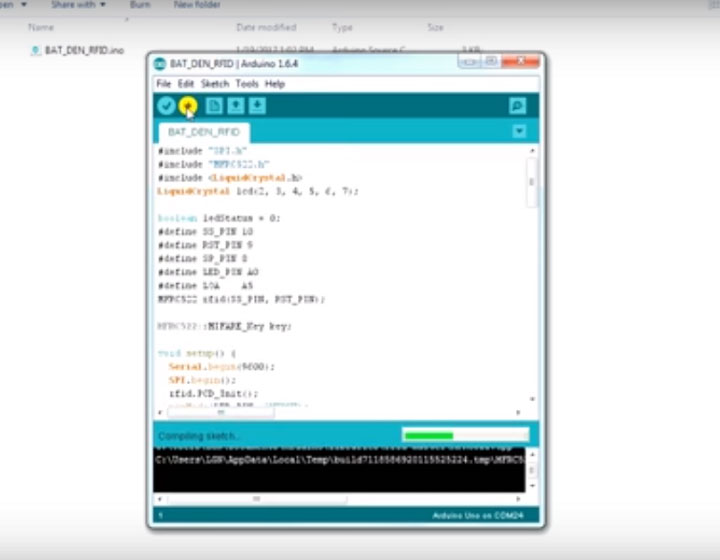

Nạp code 2

Nạp code 2

Lưu ý:

Khi cấp nguồn trên màn hình LCD hiện mã thẻ, các bạn sẽ nạp mã thẻ vào phần khoanh tròn phía trên nhé



Bước 13: Cấp điện áp 220V vào mạch để mạch hoạt động

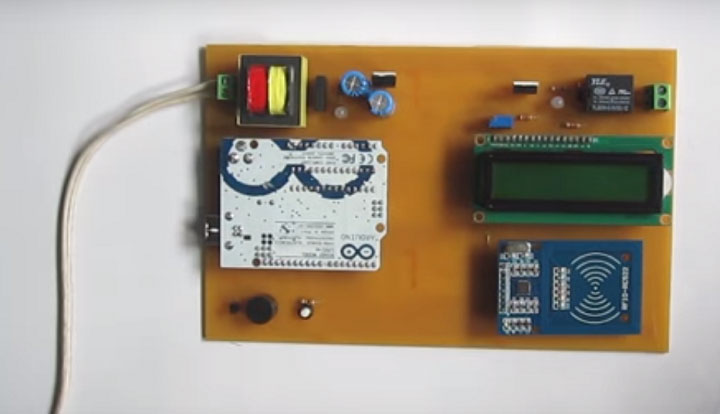

Cấp nguồn

Cấp nguồn

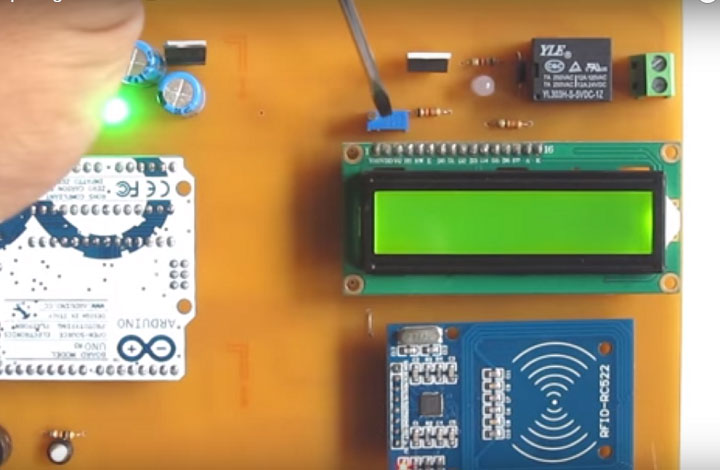

Điều chỉnh biến trở tinh chỉnh

Điều chỉnh biến trở tinh chỉnh

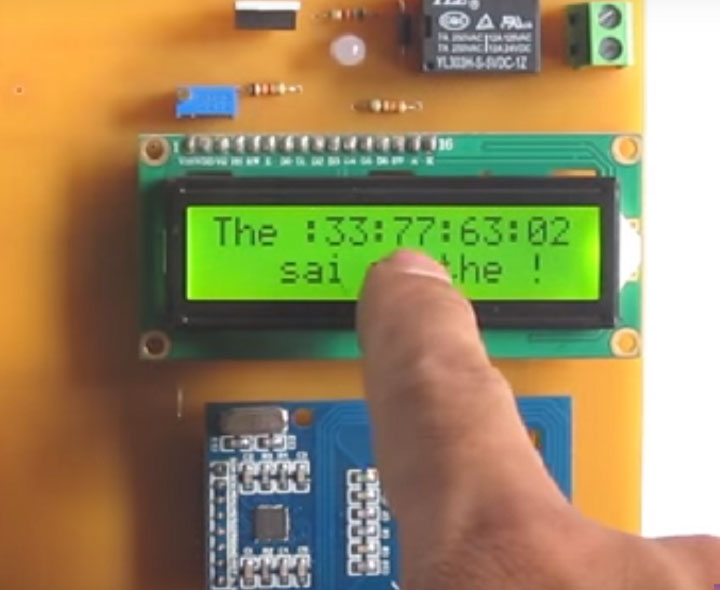

Mã thẻ

Mã thẻ

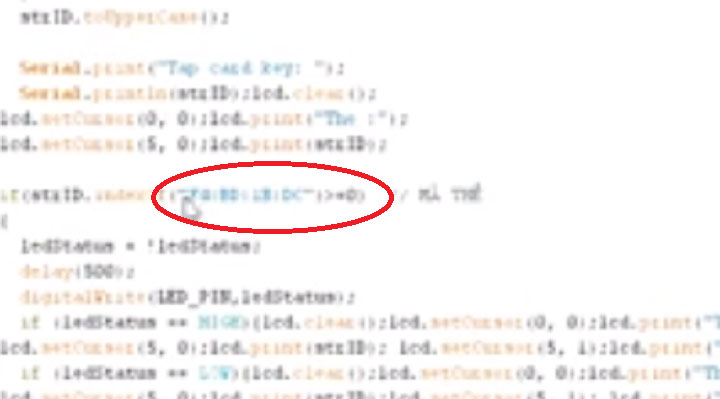

Vị trí điền mã thẻ trong file code

Vị trí điền mã thẻ trong file code

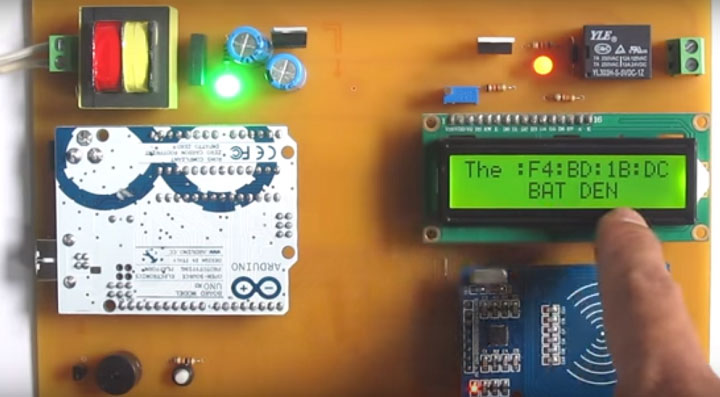

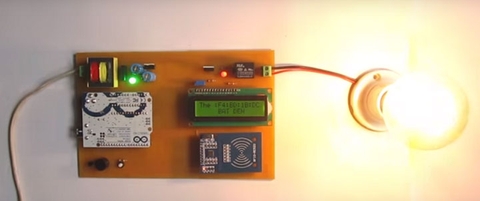

Test thử sản phẩm

Test thử sản phẩm



Chú ý:

  • Các bạn dùng tuavit vặn ngược chiều kim đồng hồ của biến trở tinh chỉnh để điều chỉnh sao cho chữ hiện trên màn hình LCD
  • Muốn bât tắt thiết bị ta chạm thẻ vào Module RFID.
  • Khi cấp nguồn cho mạch thì trên màn hình LCD sẽ hiện thị mã thẻ, các bạn lấy mã thẻ đấy sửa vào phần nạp code bên trên để có được thẻ phù hợp



Như vậy là sản phẩm đã được hoàn thiện. Ở trên mình test thử sản phẩm bằng điều khiển bóng đèn cho đơn giản. Các bạn có thể ứng dụng sản phẩm để đóng mở cửa, chống trộm xe máy,… phù hợp với từng nhu cầu cụ thể.

Hãy cùng đông hành với Linh kiện điện tử 3M để luôn cập nhật nhanh nhất những chế tác hay nhé

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
