Hướng dẫn mạch điều khiển từ xa bằng remote đơn giản

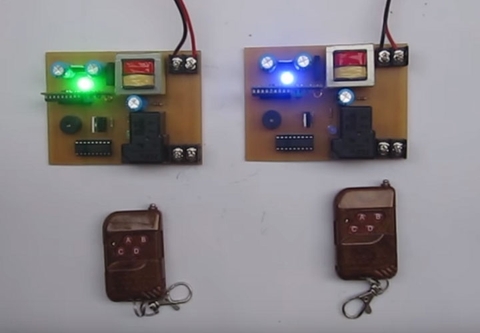

Hướng dẫn mạch điều khiển từ xa bằng remote

Ở bài trước mình đã hướng dẫn các bạn module điều khiển từ xa bằng Bluetooth thông qua smartphone, tiếp tục sau đây mình vẫn sẽ hướng dẫn các bạn mạch điều khiển điều khiển từ xa nhưng bằng remote. Hãy tiếp tục đồng hành cùng linh kiện điện tử 3M của mình nhé!

1. Linh kiện cần thiết

• 03 Điện trở 1,2K
• 01 Điện trở 10 ohm
• 01 IC 7805
• 03 tụ điện 2200uF-16V
• 01 module receive rf 2272- L4
• 01 rào cái vuông
• 01 Đế IC 18 chân
• 01 Biến áp 12V
• 01 H1061
• 01 IC 2803
• 01 Relay 12V -30A
• 02 Domino 2
• 01 Diode cầu
• 02 Led
• 01 Còi chíp
• 01 Remote

Các linh kiện để làm mạch điều khiển bằng remote

2. Các bước làm mạch điều khiển từ xa bằng remote

Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

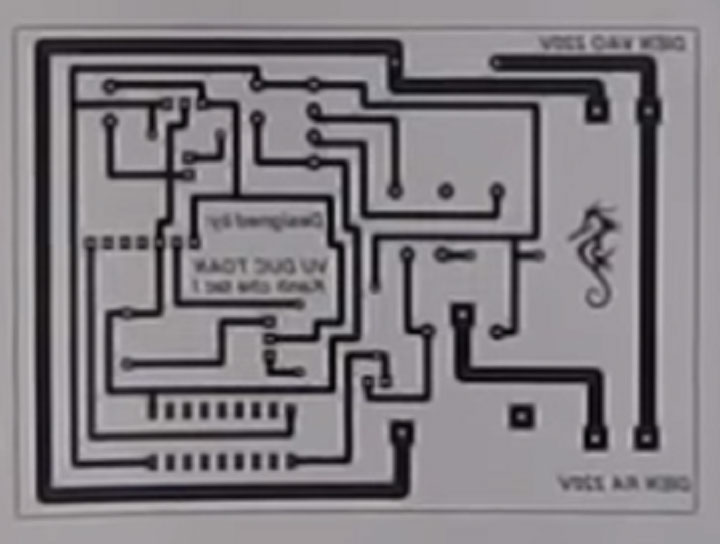

Mạch in

Lưu ý:

• File chỉ mở được khi có kết nối internet
• File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé

Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào

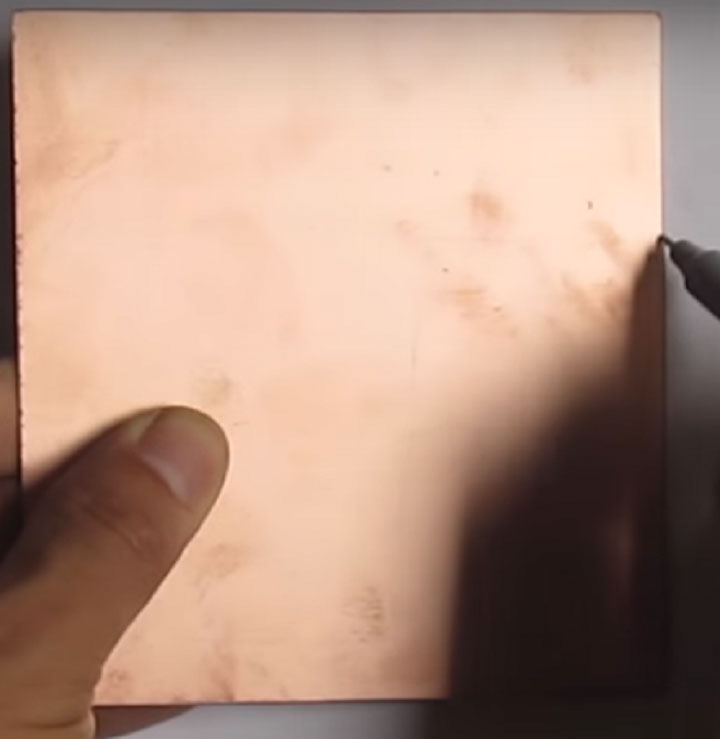

Phíp đồng đã được cắt

Lưu ý: Chỉ nên cắt vừa để tiết kiệm phíp đồng và mạch làm ra có thẩm mĩ hơn

Bước 3: Ốp miếng giấy in mạch lên phíp đồng và bọc lại

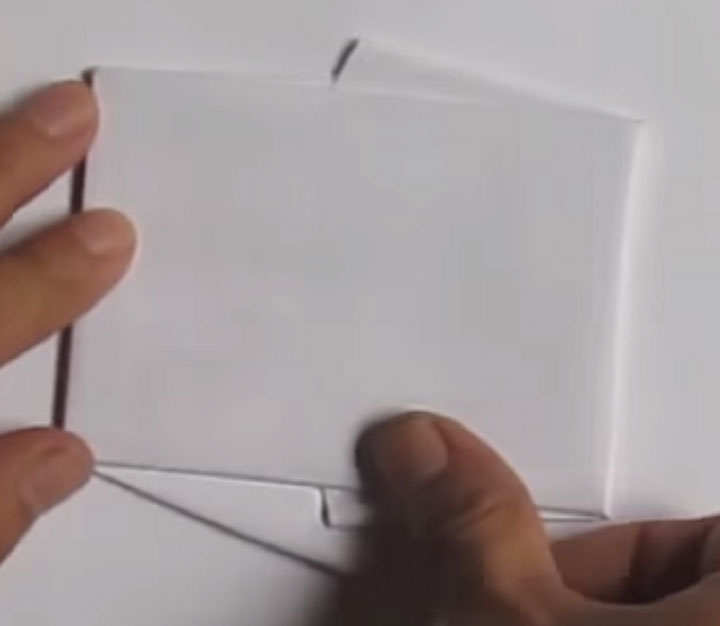

Bọc phíp đồng vào miếng giấy chứa mạch in

Lưu ý: Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng nhé

Bước 4: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút

Là mạch

Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

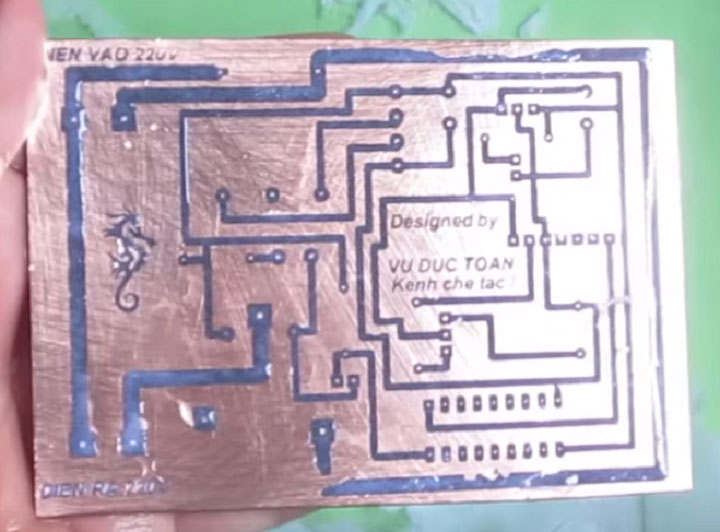

Phíp đồng sau khi loại bỏ lớp giấy

Lưu ý: Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạc in màu đen thôi nha

Bước 6: Ngâm mạch vào dung dịch FeCl₃ để ăn mòn

Lưu ý:

• Trong điều kiện thường ta ngâm mạc từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
• Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.

Bước 7: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi , khi đó những đường mạch đồng láng o hiện ra

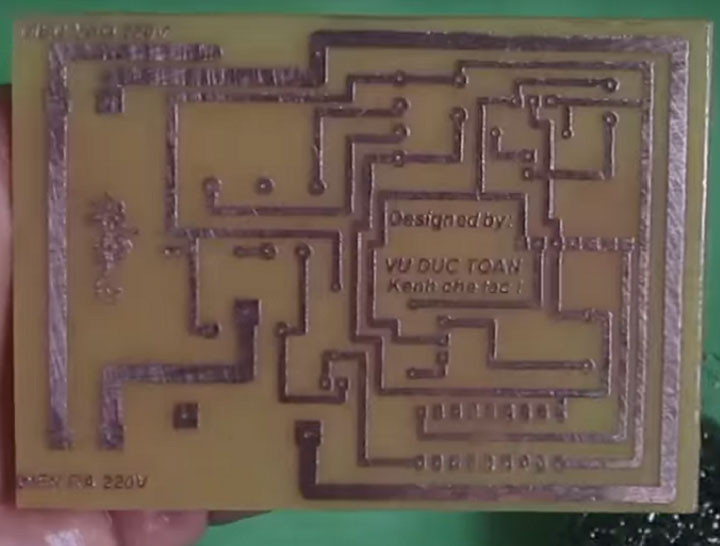

Phíp đồng với mạch in hoàn chỉnh

Bước 8: Dùng dung dịch nhựa thông+axeton quết lên bề mặt bảng mạch để giữ đường mạch luôn sáng bóng

Lưu ý: Sau khi quét xong chúng ta phơi ngoài nắng cho khô mạch rồi mới tiến hành bước tiếp theo

Bước 9: Khoan lỗ chân linh kiện

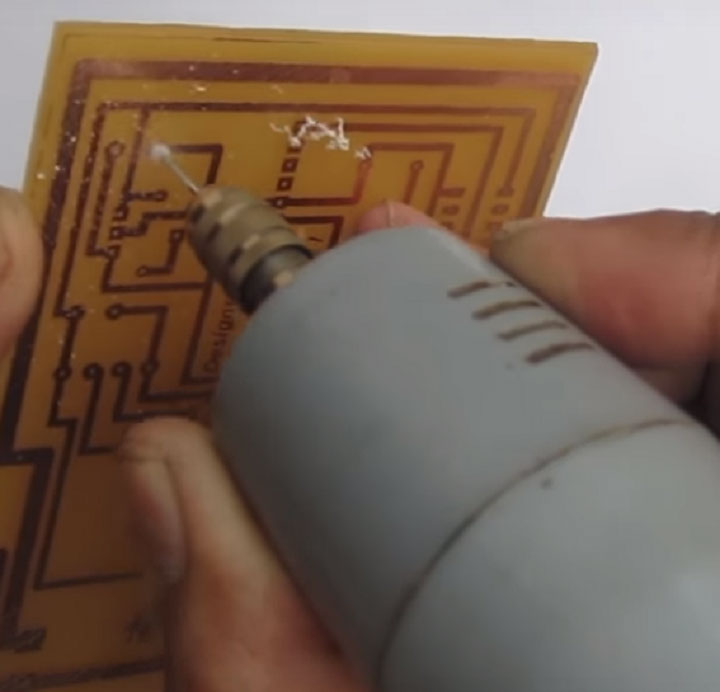

Khoan chân linh kiện

Bước 10: Gắn linh kiện lên mạch theo sơ đồ lắp đặt

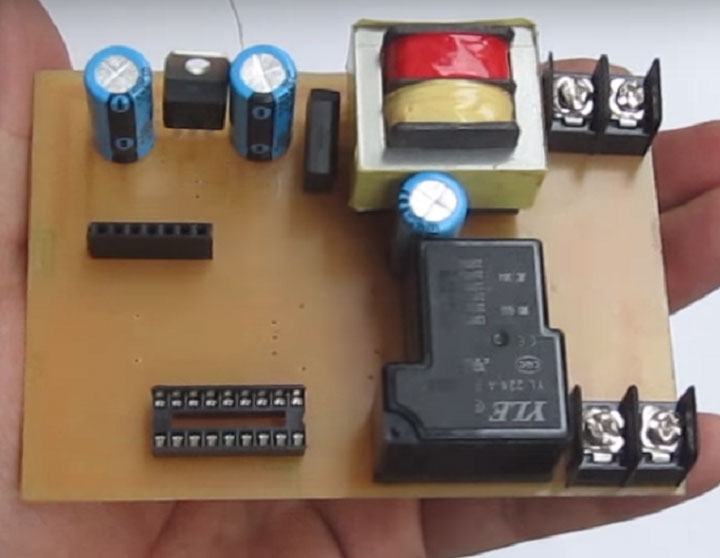

Lắp mạch 1

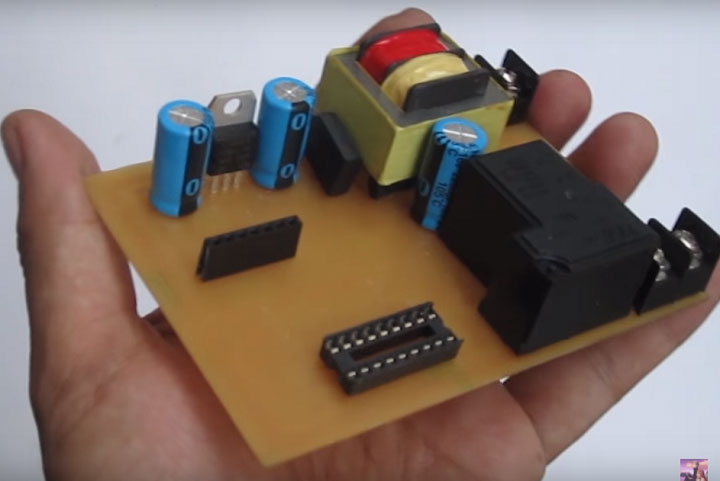

Lắp mạch 2

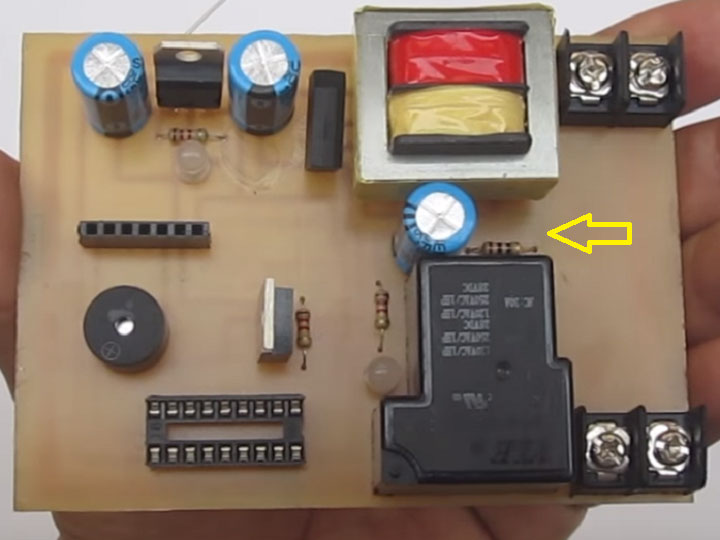

Lắp mạch 3

Chú ý:

• Chiều dương của tụ (chân dài hơn) hướng lên trên, một tụ nằm giữa adaptor và relay thì chân dương hướng sang phải
• Chiều dương của diot cầu hướng lên trên ( đầu bị vát hướng lên trên )
• Chân dài của loa hướng xuống dưới
• Trở 10 ôm được đánh dâu mũi tên như hình ảnh
• Chân dương của một Led ( chân dài hơn ) hướng lên trên và một Led hướng sang phải

Bước 11: hàn chân linh kiện và cắt bớt những chân linh kiện thừa

Chú ý: Để tăng độ dân điện ta có thể hàn thiếc vào các đường đi dây

Bước 12: Gắn não IC 2803  vào đế IC, gắn module vào đế IC

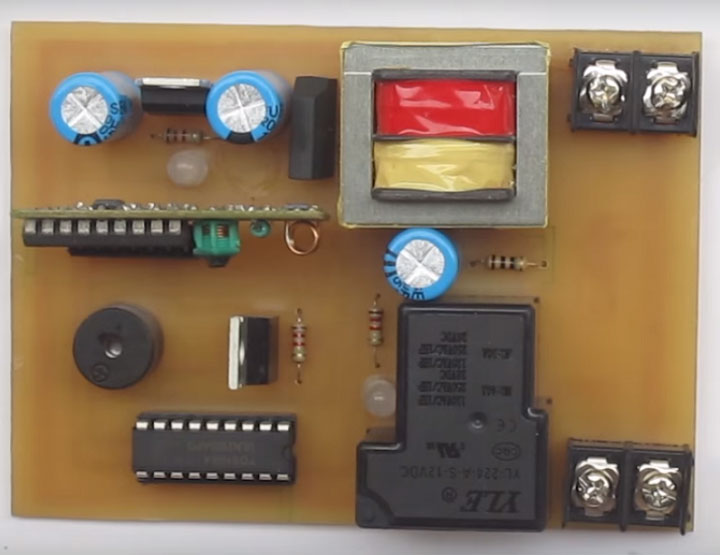

Gắn não các IC vào đế IC

Vậy là phần mạch đã hoàn thiện xong

Bước 13: Đấu dây nối nguồn và tải tiêu thụ vào mạch

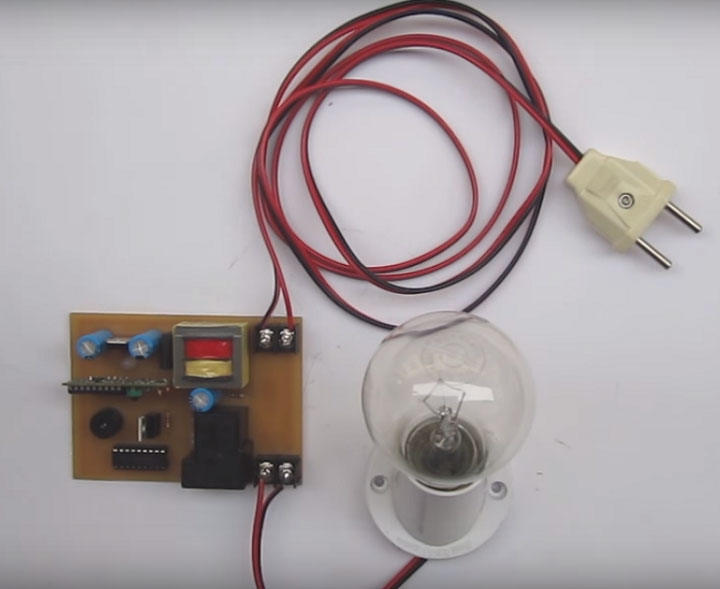

Đấu dây nối tải và nguồn vào mạch

Lưu ý:

Ở  trên mình nối tải là bóng điện cho dơn giản, thực tế bạn có thể đấu tải tiêu thụ 2KW vào mạch và các bạn đấu hoàn toàn trực tiếp

Vậy là một mạch điều khiển từ xa nữa đã được hoàn thành. Hãy bắt tay vào làm luôn nào các bạn.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
