Hướng dẫn điều khiển từ xa bằng module bluetooth HC05 thông qua smartphone

Đăng bởi : Diễn15/11/2017

Hướng dẫn điều khiển từ xa bằng module bluetooth HC05 thông qua smartphone



Có bao giờ ban cảm thấy thật bất tiện khi mình đang cần phải đứng cố định ở một chỗ thì phải điều khiển một thiết bị điện ở thật xa không? Đừng lo, hãy để Linh kiện điện tử 3M giúp bạn. Sau đây chúng tôi sẽ hướng dẫn các bạn chế điều khiển từ xa bằng Bluetooth thông qua smartphone cực kì tiện lợi. Bạn sẽ thấy nó cực kì hữu ích. Nào hãy cùng theo dõi nhé.

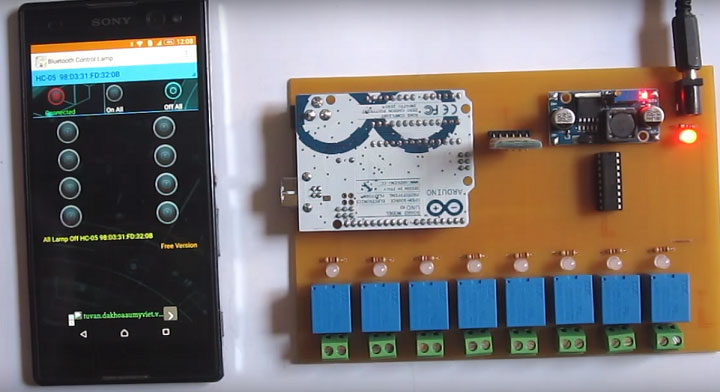

Hướng dẫn điều khiển từ xa bằng module bluetooth HC05

Demo sản phẩm

  1. Linh kiện cần thiết

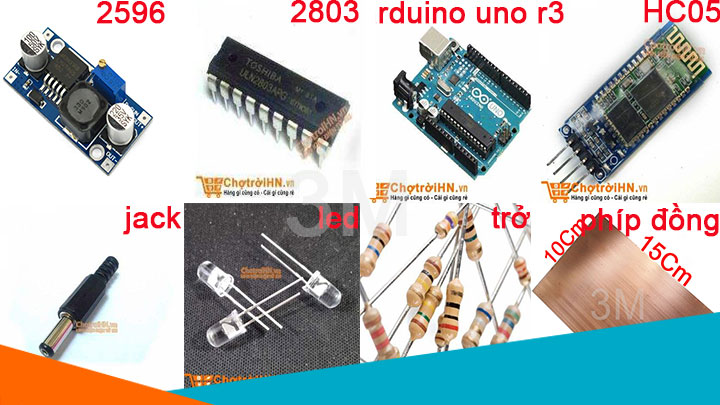

Hình ảnh linh kiện làm mạch điều khiển

Hình ảnh linh kiện

  1. Sơ đồ lắp linh kiện

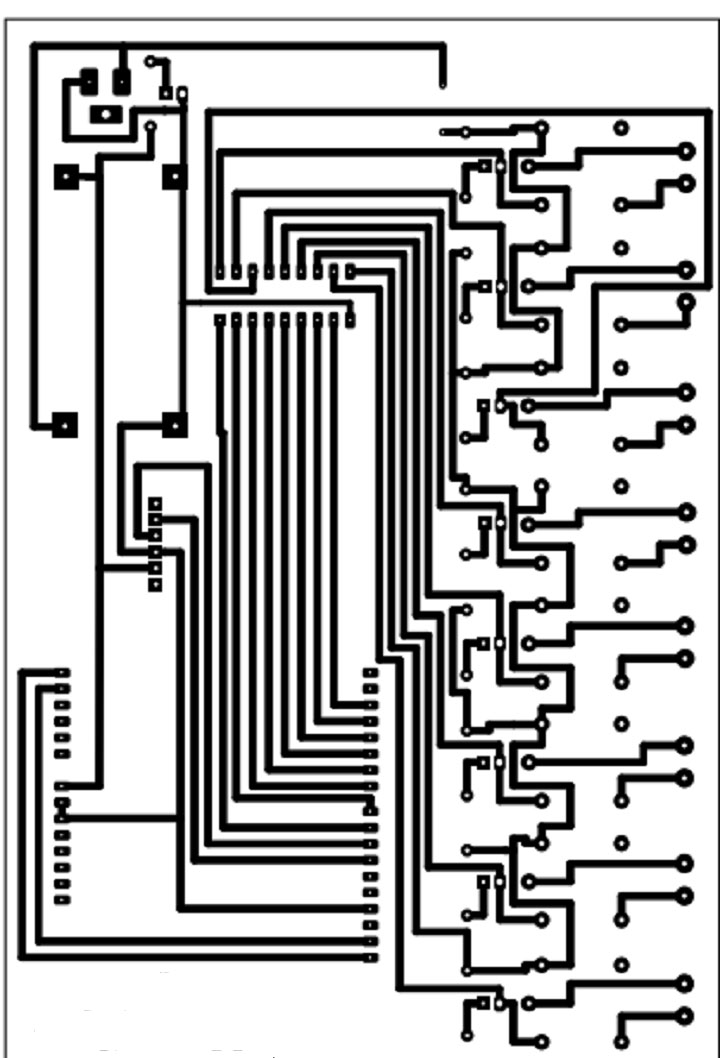

Sơ đồ chân linh kiện

Sơ đồ chân linh kiện



  1. Hướng dẫn cách làm mạch điều khiển từ xa bằng Bluetooth



Bước 1: Các bạn tải file mạch in ở trên về in ra nhé

https://drive.google.com/drive/folders/0B2Loy3b08kvVYktGaENCVHZrN2s?usp=sharing

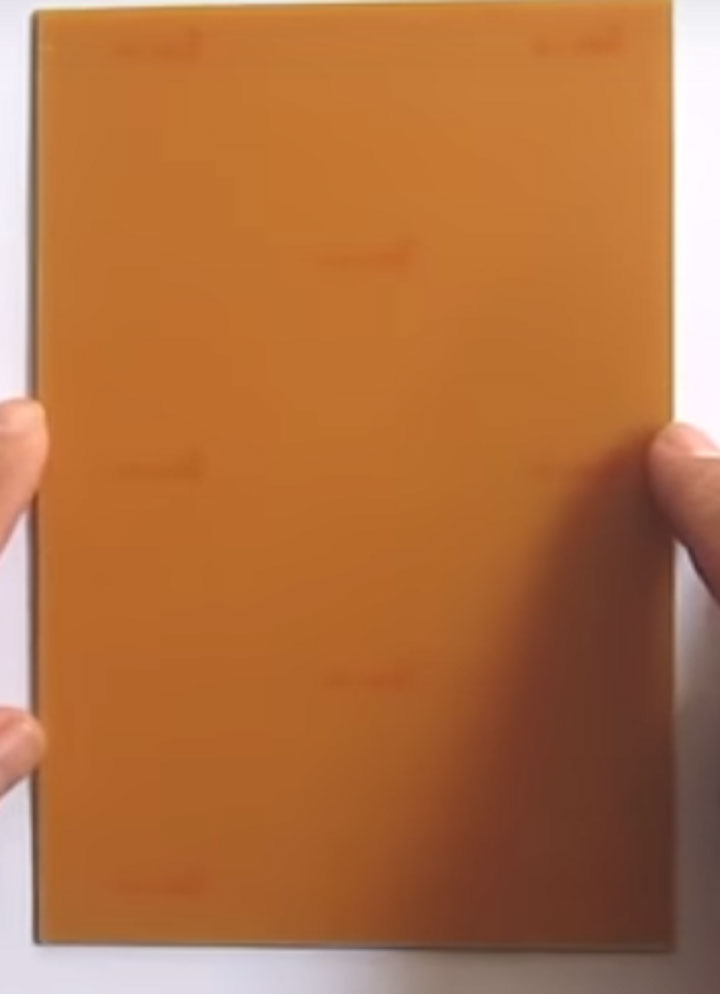

Phíp đồng

Phíp đồng

Lưu ý:

  • File chỉ mở được khi có kết nối internet
  • File để ủi lên phíp đồng nên phải in trên giấy ảnh mỏng hoặc giấy thuốc ới được nhé



Bước 2: Cắt một phíp đồng vừa với mạch in của chúng ta nào



Lưu ý:

 Chỉ nên cắt vừa để tiết kiệm phíp đồng và mạch làm ra có thẩm mĩ hơn



Bước 3: Ốp miếng giấy in mạch lên phíp đồng và bọc lại



Lưu ý:

 Trước khi bọc lại các bạn lấy giấy nhám chà sơ qua phíp đồng nhé



Bước 4: Để bàn là ở chế độ nóng nhất và ủi phíp đồng trong khoảng 10 phút



là mạch

Là mạch



Bước 5: Sau khi là xong bỏ ngay phíp đồng vào nước lạnh nhé, và nhẹ nhàng kì cọ, bóc tách lớp giấy ra.

Lưu ý:

 Phải loại bỏ hoàn toàn lớp giấy cho đến khi chỉ còn lại những đường mạc in màu đen thôi nha



Bước 6: Ngâm mạch vào dung dịch FeCl3 để ăn mòn



Ngâm mạch

Ngâm mạch

Lưu ý:

  • Trong điều kiện thường ta ngâm mạch từ 10 đến 15 phút để bột sắt có thể ăn mòn hết đồng.
  • Nếu các bạn muốn nhanh chóng thì dùng nước nóng hoặc ngâm ngoài trời nắng phản ứng sẽ xảy ra nhanh hơn.



Bước 7: Lấy miếng đồng ra rửa sạch, đánh bay lớp mực đen đi , khi đó những đường mạch đồng láng o hiện ra

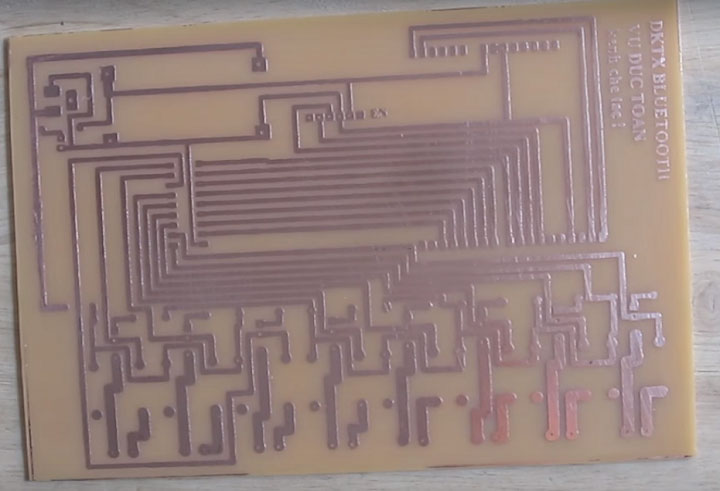

Phíp đồng với mạch in hoàn chỉnh

Phíp đồng với mạch in hoàn chỉnh



Bước 8: Dùng dung dịch nhựa thông+axeton quết lên bề mặt bảng mạch để giữ đường mạch luôn sáng bóng

Lưu ý:

Sau khi quét xong chúng ta phơi ngoài nắng cho khô mạch rồi mới tiến hành bước tiếp theo

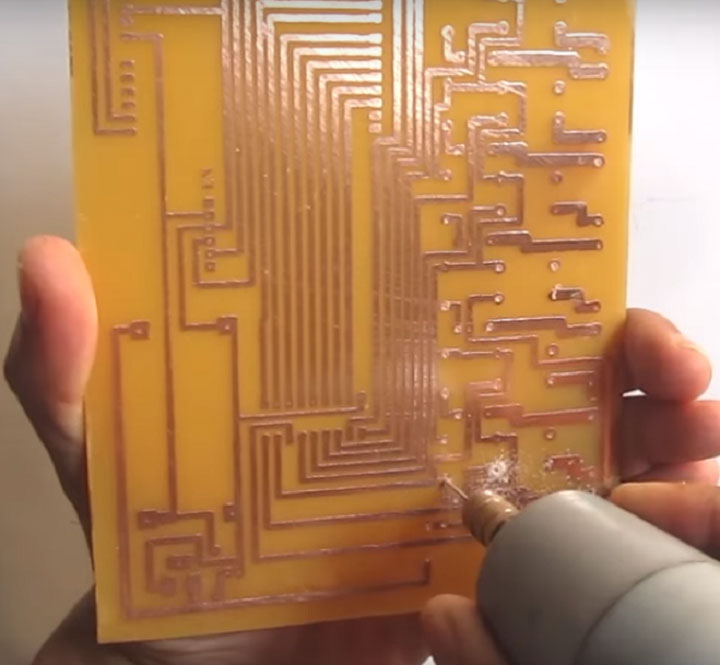

Bước 9: Khoan lỗ chân linh kiện



Khoan lỗ chân linh kiện

Khoan lỗ chân linh kiện



Bước 10: Gắn linh kiện lên mạch theo sơ đồ lắp đặt

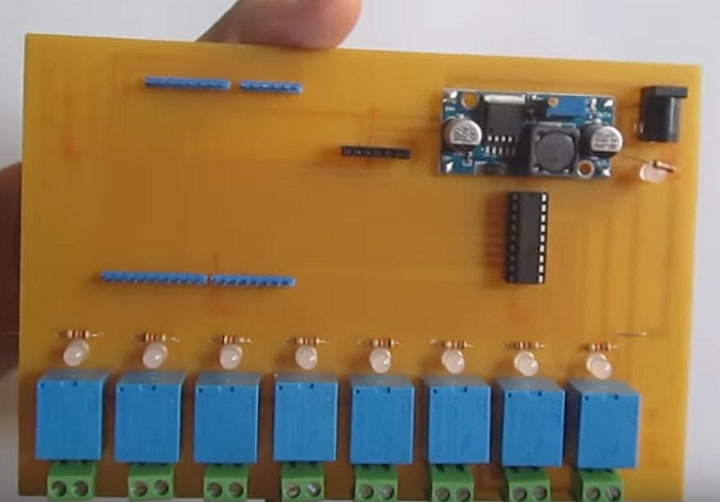

gắn linh kiện theo sơ đồ lắp đặt

Gắn linh kiện theo sơ đồ lắp đặt



Lưu ý:

  • Chân dương của Led lắp quay về Arduino uno
  • Arduino uno chân bên trong ( hướng về phía rào đực vuông ) là chân in, chân bên ngoài là chân out
  • Chúng ta chỉ gắn đế của IC LM358 lên mạch còn IC sẽ được gắn vào đế IC
  • Khi gắn não của IC 2803 lên đế IC, hiều khuyết của IC hướng lên trên
  • Trên mạch chỉ  có 1 vị trí nối dung nhất, ta dùng chân linh kiền đẻ nối qua

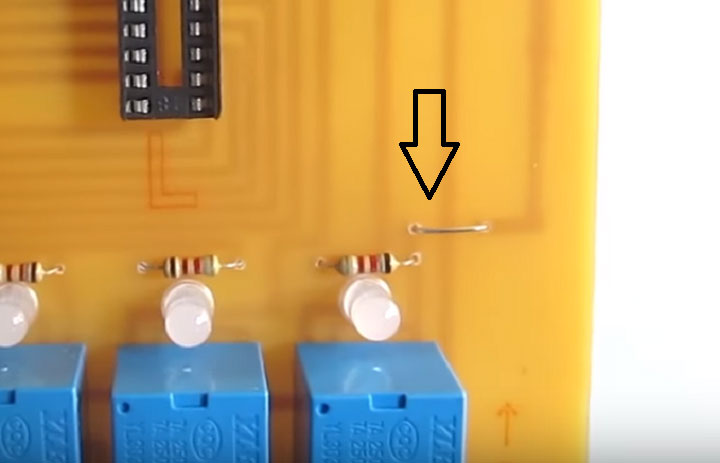

Vị trí chân nối trên mạch

Vị trí chân nối trên mạch



Bước 11: Sau khi gắn xong ta hàn chân các linh kiện lại, cắt bớt chân thừa để mạch có tính thẩm mĩ hơn.

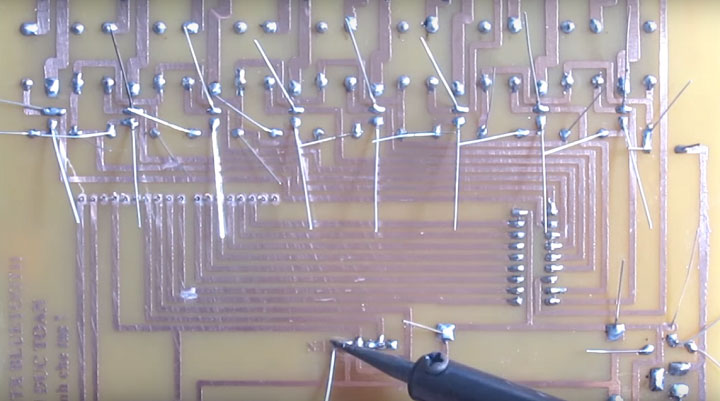

Hàn mạch

Hàn mạch



Bước 12: Cấp nguồn cho mạch hoạt động

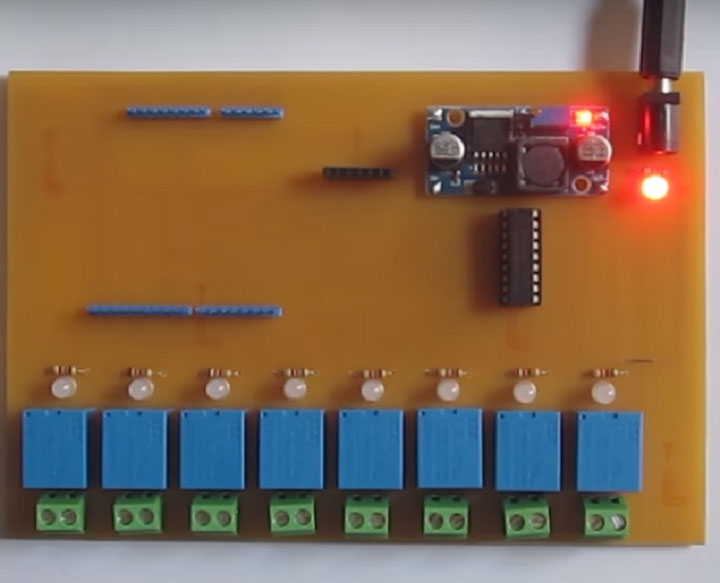

Cấp nguồn cho mạch

Cấp nguồn cho mạch



Bước 13: Điều chỉnh trên biến trở để điện áp đầu ra là 5V

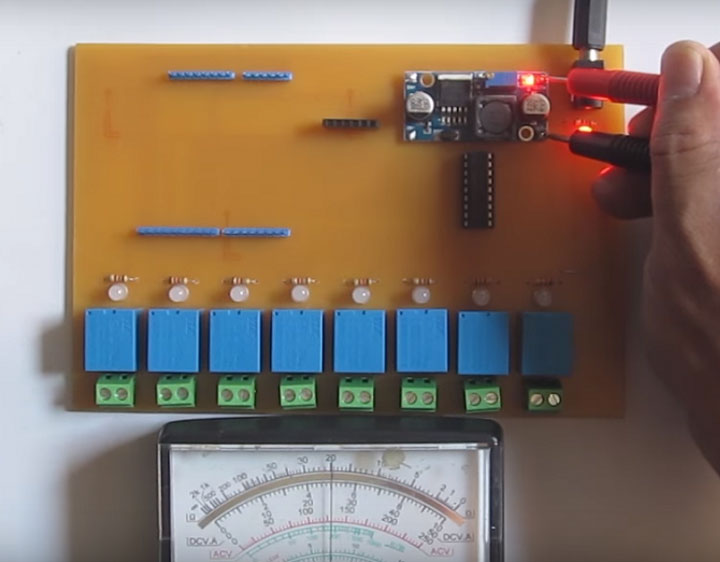

Điều chỉnh điện áp

Điều chỉnh điện áp

Chú ý:

  • Chúng ta dùng tuavit để điều chỉnh biến trở
  • Nguồn 5V để cấp cho Arduino uno R3 và Module bluetooth HC05 nên không nên lắp 2 linh kiện trên trước để tránh hỏng



Bước 14: Nạp chương trình tại linh download  sang Arduino uno R3

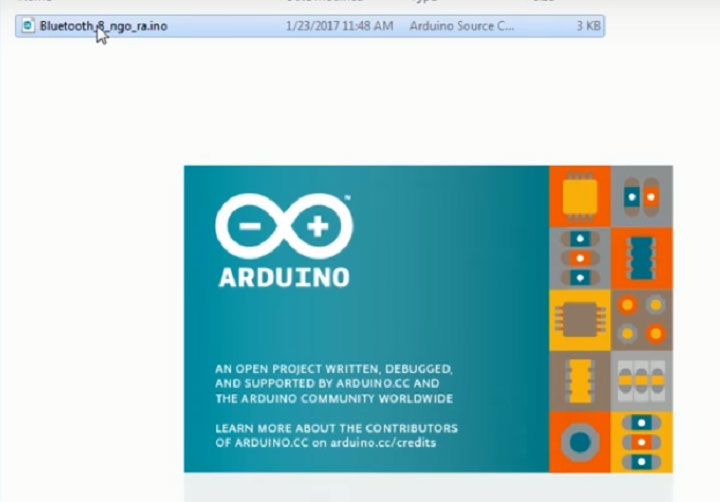

Nạp chương trình

Nạp chương trình



 Bước 15: Lắp Arduino uno R3 sau khi đã nạp code và Module bluetooth HC05 vào mạch

Lưu ý:

 Lắp đúng chiều của Module bluetooth HC05 ( chân In hướng vào Arduino uno R3 ) nếu không đúng sẽ bị cháy.



Bước 16: Tải ứng dụng Bluetooth controller 8 lamp về smartphone của bạn



Bước 17: Ghép nối HC05 với smartphone qua Bluetooth

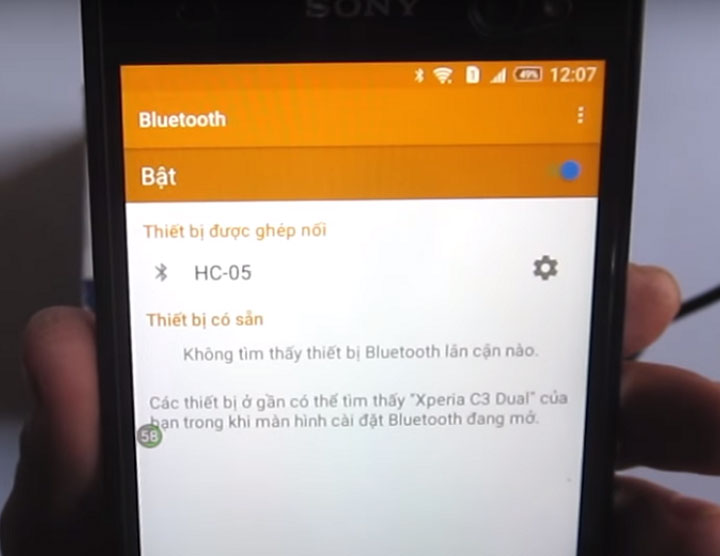

Ghép nối thiết bị

Ghép nối thiết bị



Bước 18: Chạy thử mạch bằng smartphone: Chọn thiết bị Bluetooth HC05-à Connection ( nút connection xuất hiên màu xanh là báo kết nối được)

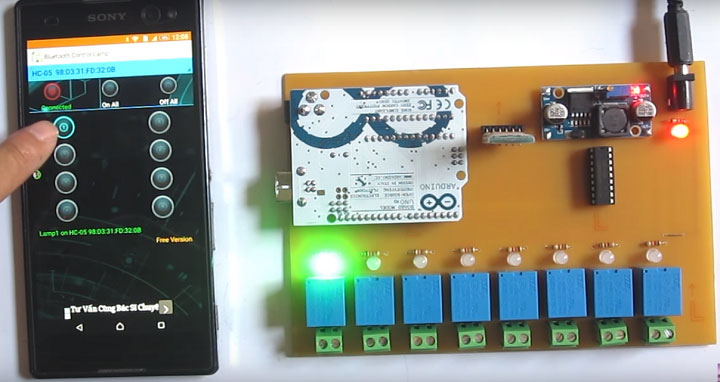

Điều khiển mạch bằng smartphone

Điều khiển mạch bằng smartphone



Bước 19: Lắp các thiết bị điện cần điều khiển vào mạch

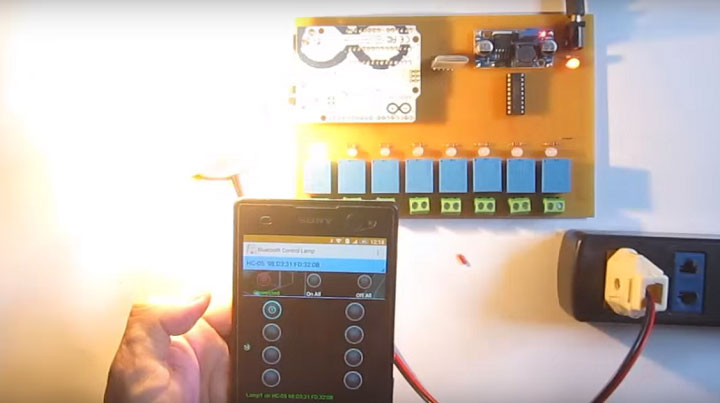

Điều khiển bóng đèn

Điều khiển bóng đèn

Lưu ý:

Thiết bị thiết bị có điện áp thấp sử dụng trong sinh hoạt( đèn, quạt, TV,..) bạn mắc trực tiếp vào mạch), còn các thiết bị điện áp cao hơn thì chúng ta sẽ mắc qua công tắc.

Như vậy là chúng ta đã hoàn thành mạch rồi đấy. Cũng không vất vả lắm đúng không các bạn?. Một chế tác hữu dụng như vậy tại sao bạn không bắt tay vào làm luôn nhỉ? Hãy cùng đông hành với Linh kiện điện tử 3M để luôn cập nhật nhanh nhất những chế tác hay nhé

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé !
