Video sản phẩm:
Mạch sử dụng nguồn 12VDC.

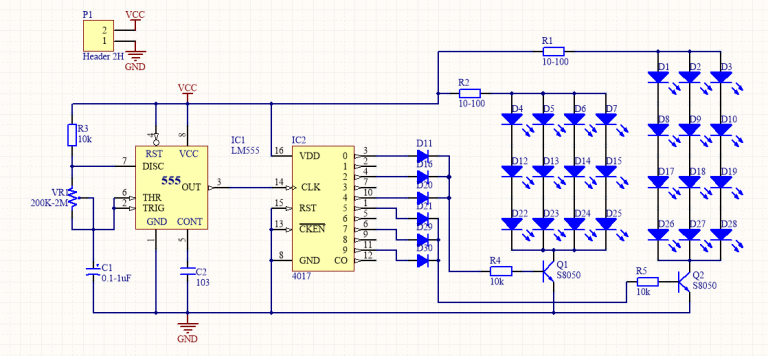

Sơ đồ nguyên lý:
Danh sách linh kiện cần dùng:
- CD4017: 1 con
- NE555: 1 con
- S8050: 2 con
- Điện trở 10k: 3 con
- Điện trở 100R: 2 con
- Tụ hóa 1uF: 1 con
- Tụ gốm 103: 1 con
- Biến trở tam giác 500k (504): 1 con
- Diode 1N4148: 6 con
- Led đỏ ∅5: 12 con
- Led xanh dương ∅5: 12 con
- Phíp đồng: 1 cái
- Bột sắt: 1 túi
- Giấy in nhiệt: 1 tờ
Hướng dẫn:
(Các bước làm mạch in thủ công chắc các bạn đã biết rồi nên mình sẽ hướng dẫn hàn linh kiện lên thôi nhé!)
Bước 1: Tải file mạch in dưới đây về và làm mạch in.
Download Mạch in và File Altium

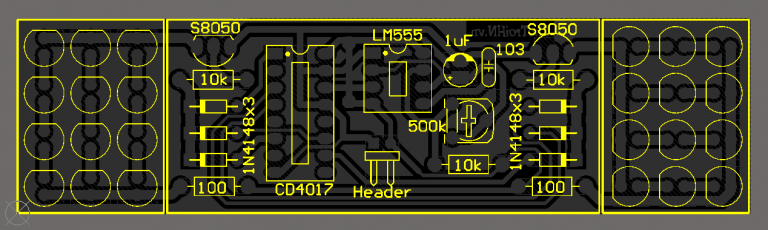

Bước 2: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:

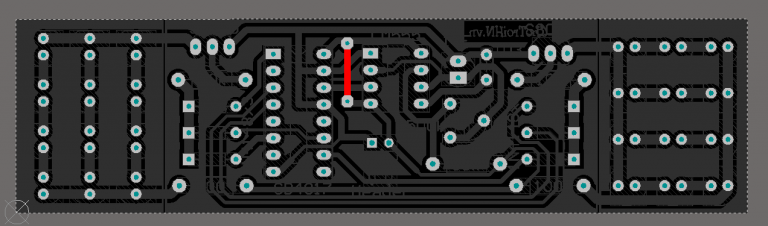

Đoạn dây mà đỏ là dùng dây điện nối ở mặt trên:

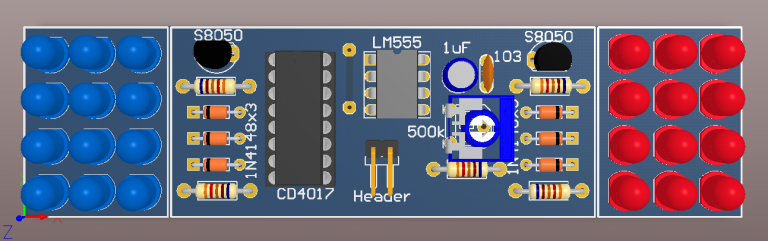

Mô phỏng 3D (bằng Altium Designer):

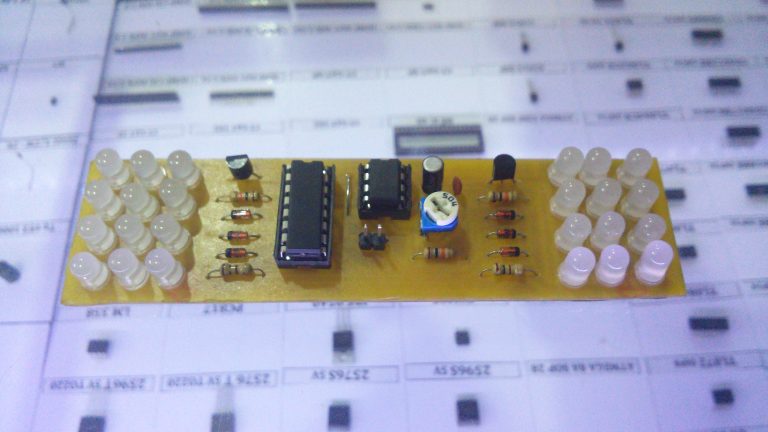

Hoàn thiện:
Chúc các bạn thành công!!!
Nếu như gặp khó khăn trong khi làm mạch, bạn có thể liên hệ qua email để được hỗ trợ:
Email: daotran0940@gmail.com
