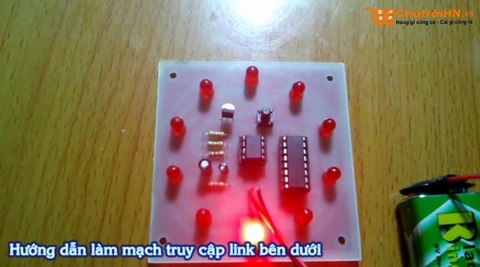

Video sản phẩm:

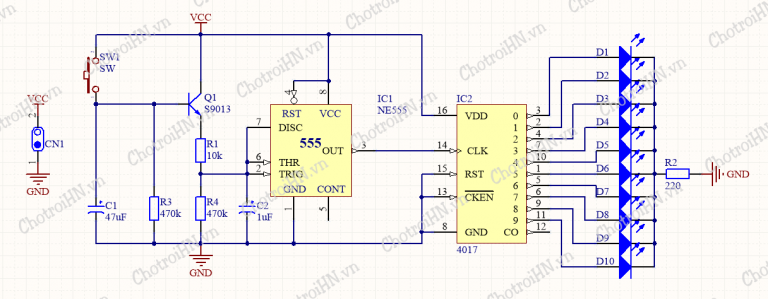

Sơ đồ nguyên lý:
Danh sách linh kiện cần dùng:
- NE555: 1 con + Đế IC 8 chân
- CD4017: 1 con + Đế IC 16 chân
- Nút nhấn 4P: 1 cái
- S9013: 1 con
- Tụ hóa 47u: 1 con
- Tụ hóa 1u: 1 con
- Led Đỏ phủ màu phi 5: 1 túi/ 10 con
- Trở 10k: 1 con
- Trở 470k: 2 con
- Trở 220R: 1 con
- Nguồn: Dùng Pin 9V hoặc Adapter 5v -> 9v (ở đây mình dùng pin 9V)
Hướng dẫn:
(Các bước làm mạch in thủ công chắc các bạn đã biết rồi nên mình sẽ hướng dẫn hàn linh kiện lên thôi nhé!)
Bước 1: Tải file mạch in dưới đây về và làm mạch in.
Download Mạch in

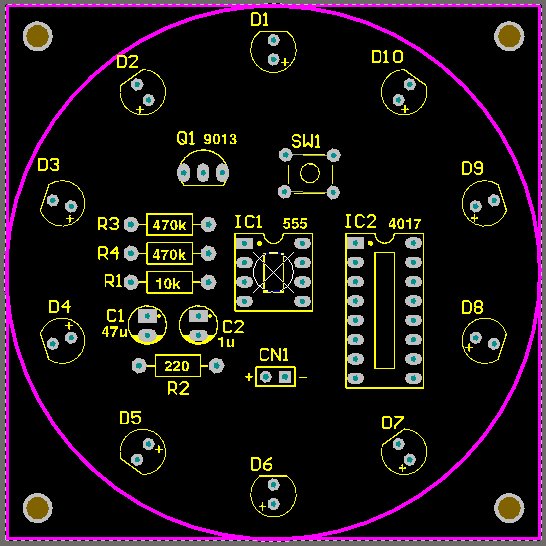

Bước 2: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:
Chúc các bạn thành công!!!
Nếu như gặp khó khăn trong khi làm mạch, bạn có thể liên hệ qua email để được hỗ trợ:
Email: daotran0940@gmail.com
