Hướng dẫn làm Led Chaser Pic12F629 (25x25mm)

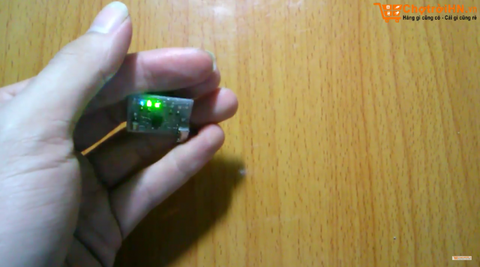

Video sản phẩm:

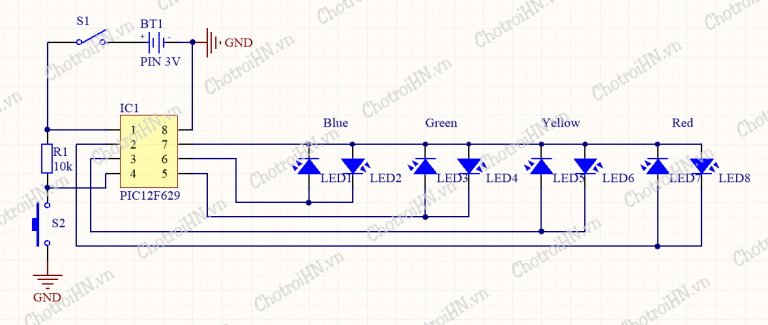

Sơ đồ nguyên lý:

Danh sách linh kiện cần dùng:

• PIC12F629: 1 con
• Led 0805 Đỏ: 2 con
• Led 0805 Vàng: 2 con
• Led 0805 Xanh lá: 2 con
• Led 0805 Xanh dương: 2 con
• Trở dán 0805 10k: 1con
• Nút nhấn 2P dán: 1 con
• Công tắc gạt 3 chân: 1 cái
• Pin 3V (CR2032): 1 cái
• Đế pin 3V: 1 cái

Hướng dẫn:

Bước 1: Tải file mạch in, và code dưới đây về và làm mạch in:

Download Mạch in và Code

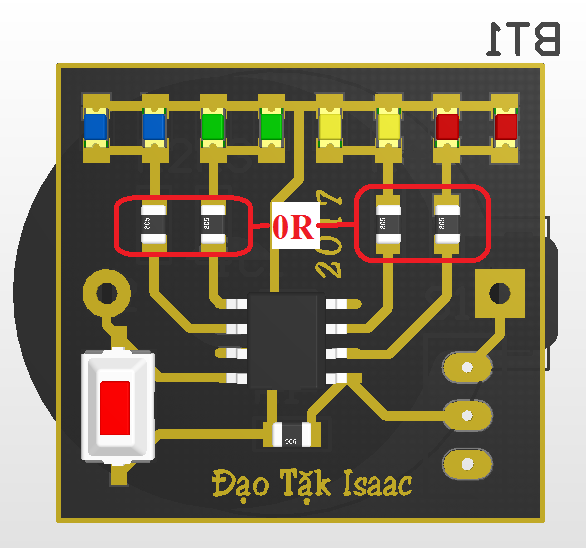

Bước 2: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:

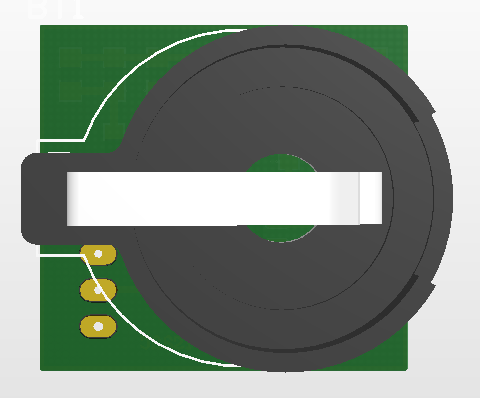

Đế pin mặt sau:

Bước 3: Nạp code cho PIC12F629:

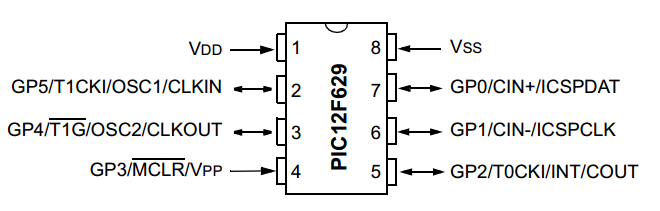

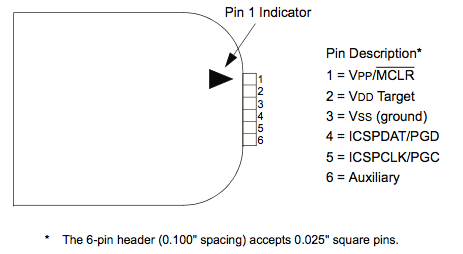

Các bạn phải xác định đúng thứ tự các chân của PIC12F629 với mạch nạp PICKIT:

( VPP – VDD – VSS – ICSPDAT – ICSPCLK )

Chúc các bạn thành công!!!

Nếu như gặp khó khăn trong khi làm mạch, bạn có thể liên hệ qua email để được hỗ trợ:

Email: daotran0940@gmail.com
