Video sản phẩm:

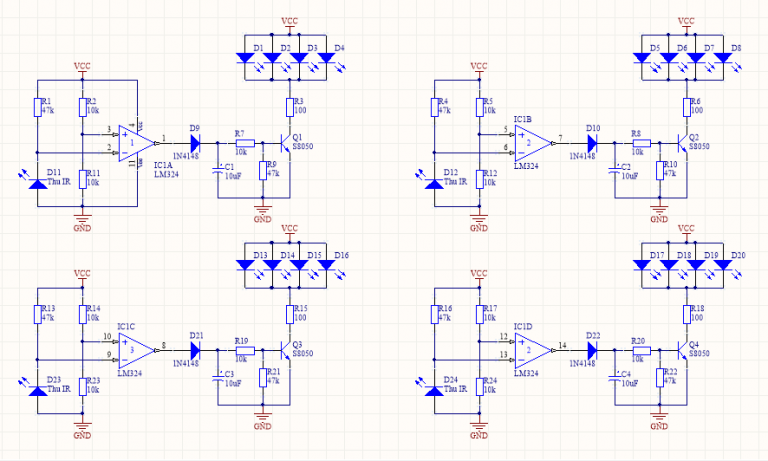

Sơ đồ nguyên lý:

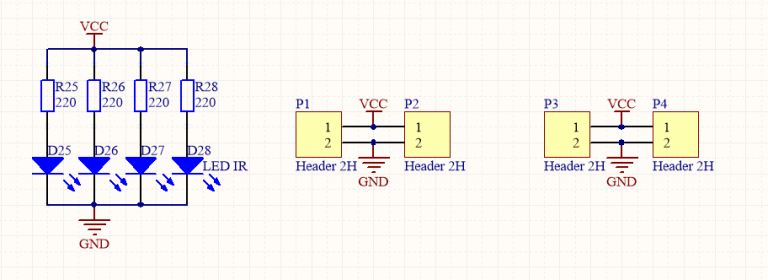

Danh sách linh kiện cần dùng:
- LM324: 1 con + Đế IC 14 chân
- S8050: 4 con
- Tụ hóa 10u: 4 con
- Led trắng đục phi 5: 16 con
- 1N4148: 4 con
- Led thu Hồng Ngoại phi 5: 4 con (màu đen 2 chân)
- Led phát Hồng Ngoại phi 5: 4 con
- Jump đực cong: 1 cái
- Điện trở 47k: 8 con
- Điện trở 10k: 12 con
- Điện trở 100R: 4 con
- Điện trở 220R: 4 con
- Phíp đồng 10x15cm hoặc 10x20cm
Hướng dẫn:
(Các bước làm mạch in thủ công chắc các bạn đã biết rồi nên mình sẽ hướng dẫn hàn linh kiện lên thôi nhé!)
Bước 1: Tải file mạch in dưới đây về và làm mạch in.
Download Mạch in và File Altium

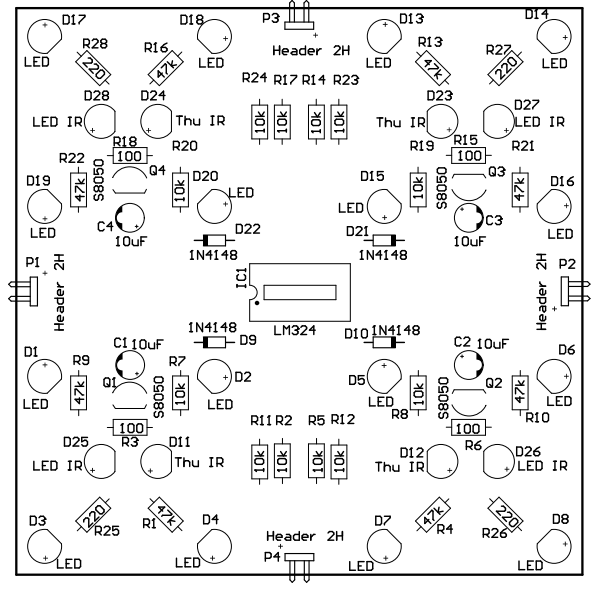

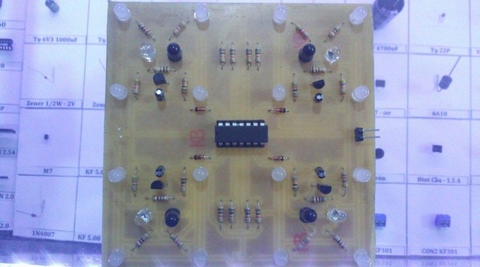

Bước 2: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:
Chúc các bạn thành công!!!
Nếu như gặp khó khăn trong khi làm mạch, bạn có thể liên hệ qua email để được hỗ trợ:
Email: daotran0940@gmail.com
