Video sản phẩm:
Danh sách linh kiện:
- AT89s52 dán : 1 con
- 74hc595 dán: 1 con
- Led RGB 5050: 32 con
- C1815 dán : 3 con
- Tụ 33p dán : 2 con
- Tụ hóa 16v-10uF : 1 con
- Thạch anh 12MHz 2 chân cắm : 1 con
- Trở 10k dán : 1 con
- Trở 0R dán : 1 con
- Phíp đồng thủy tinh 10x15cm: 1 cái
- Bột sắt: 1 túi
- Giấy in mạch: 1 tờ
Hướng dẫn:
Các bước làm mạch in thủ công chắc mọi người cũng đã biết rồi nên mình nói sơ qua thôi nhé!
Bước 1: Tải file mạch in, và code dưới đây về và đem đi in trên giấy in nhiệt.
Download Mạch in, Code và hướng dẫn
Bước 2: In mạch in lên phíp đồng (dùng bàn là hoặc hồn hợp Axeton và cồn)
Bước 3: Cho đi ăn mòn (dùng bột sắt hoặc muối ăn mòn)
Bước 4: Đánh sạch lớp mực in trên mạch (và có thể phủ thiếc trước khi hàn)

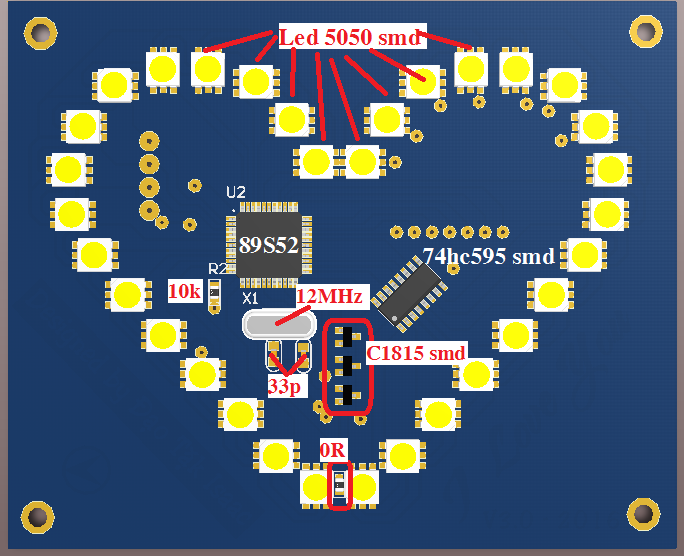

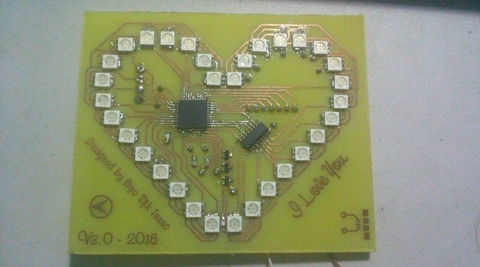

Bước 5: Hàn linh kiện. Các bạn hàn theo sơ đồ dưới đây:

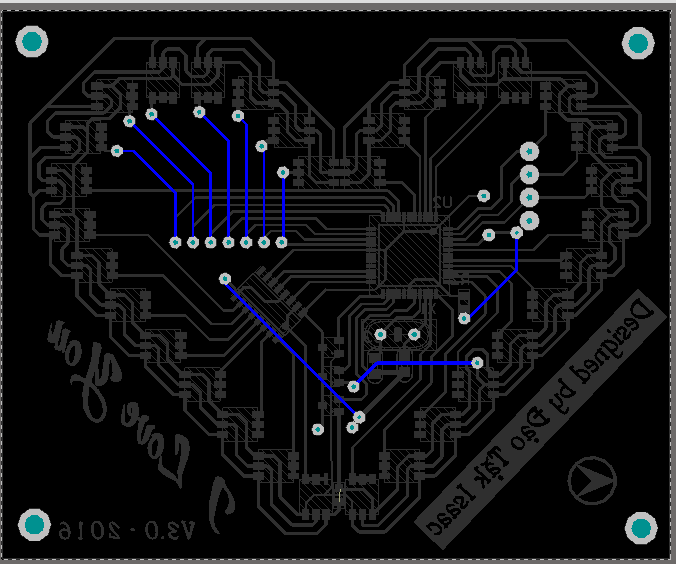

Bước 6: Câu dây mặt sau
Bước 7: Nạp code cho Vi Điều khiển
Sử dụng 6 dây kết nối với 6 kí hiệu như hình trên: VCC, GND, MOSI, MISO, SCK, RST
Kết nối 6 dây đó với mạch nạp ISP theo đúng tên chân, sau đó nạp code bằng phần mềm Progisp.
Chúc các bạn thành công!!!
