Hướng dẫn làm led trái tim 10×10 cm (32 led)

Đăng bởi : 3M GROUP01/08/2017

Danh sách link kiện :

  • 1 PCB led trái tim
  • 1 chip AT89S52
  • 1 đế chip AT89S52 ( 40 chân)
  • 1 tụ hóa 10uF-25v
  • 1 gói trở 330 (50 con)
  • 1 điện trở 10K
  • 1 thạch anh 12MHZ
  • 2 tụ gốm 33pF
  • 1 tụ gốm 104
  • 1 nút bấm 4 chân ( 6x6x5 )
  • 40 led xanh dương phi 5
  • 1 Jack DC 5.5 cái
  • 1 giấy in mạch
  • 1 phíp đống

Hướng dẫn

Bước 1:tải file mạch in mà code dưới đấy và đem đi in trên giấy nhiệt

https://drive.google.com/drive/folders/0BwIU2twfQ0wfWGU4ZmlWcEdPMG8?usp=sharing

Bước 2: In mạch in lên phíp đồng (dùng bàn là )

Bước 3: Cho đi ăn mòn (dùng bột sắt hoặc muối ăn mòn)

Bước 4: Đánh sạch lớp mực in trên mạch

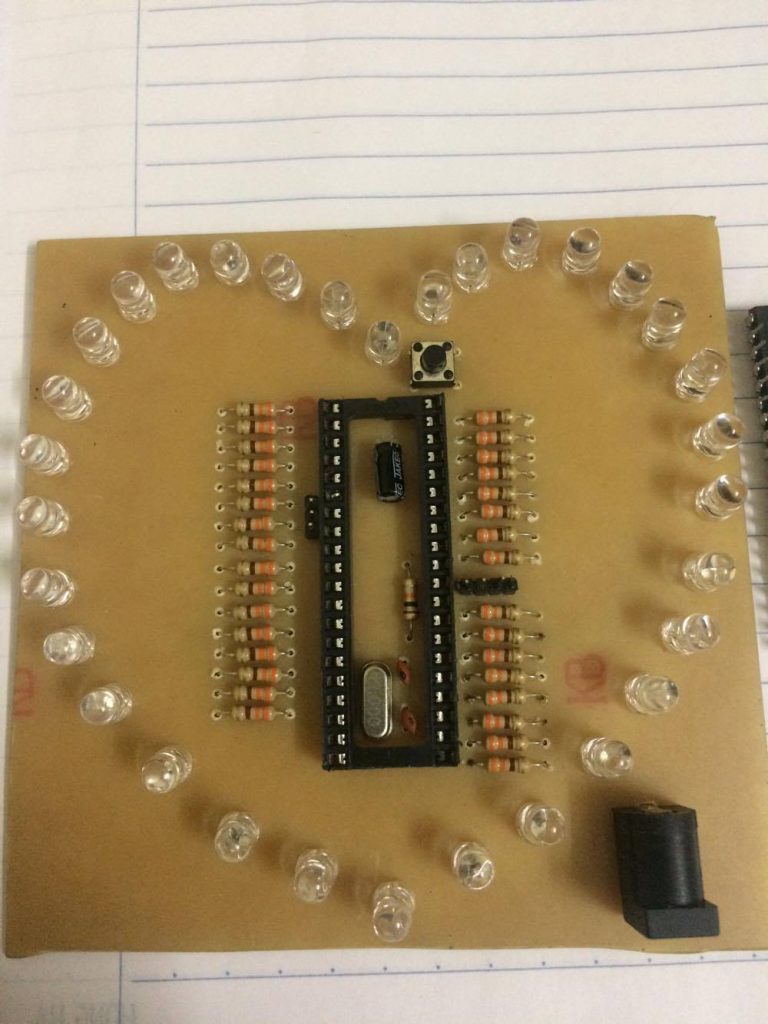

Bước 5: Hàn linh kiện. Các bạn hàn theo hình dưới đây:

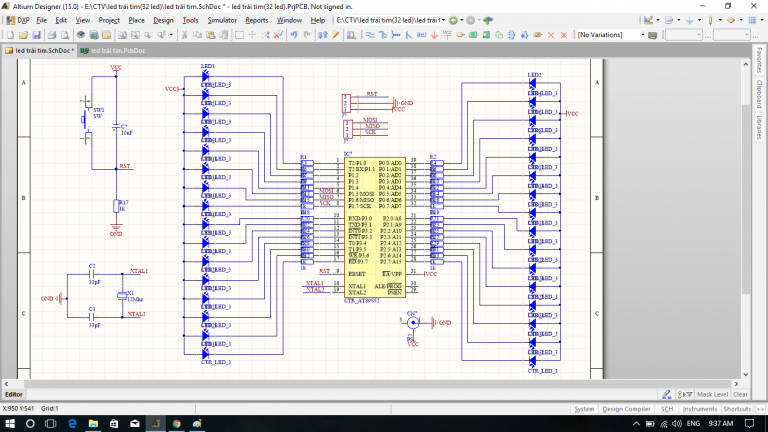

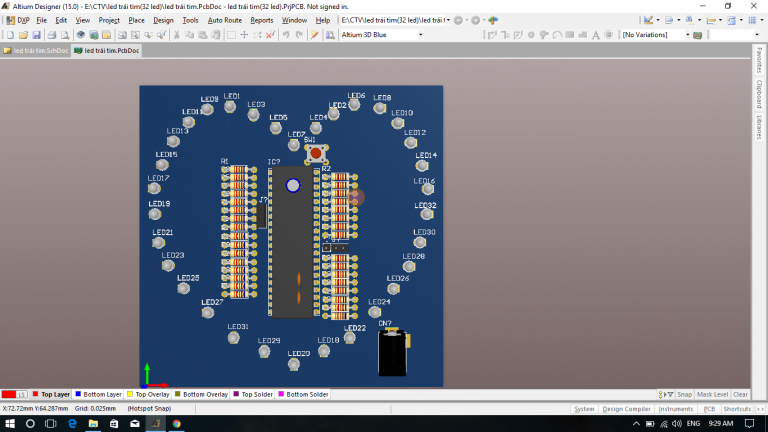

Các bạn tham khảo sơ đồ nguyên lý và mạch in sau

Chúc các bạn thành công
