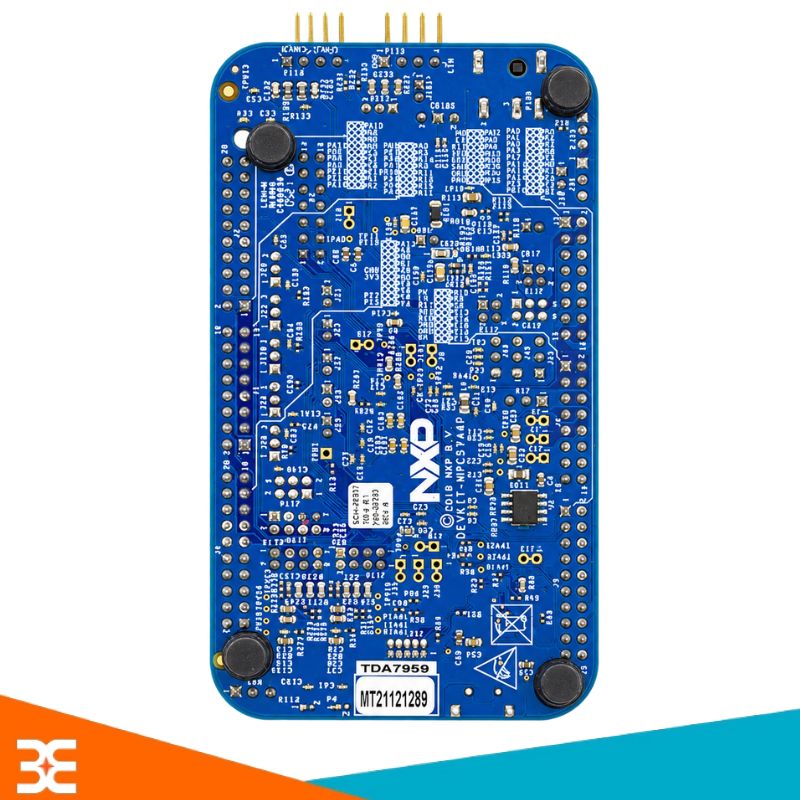

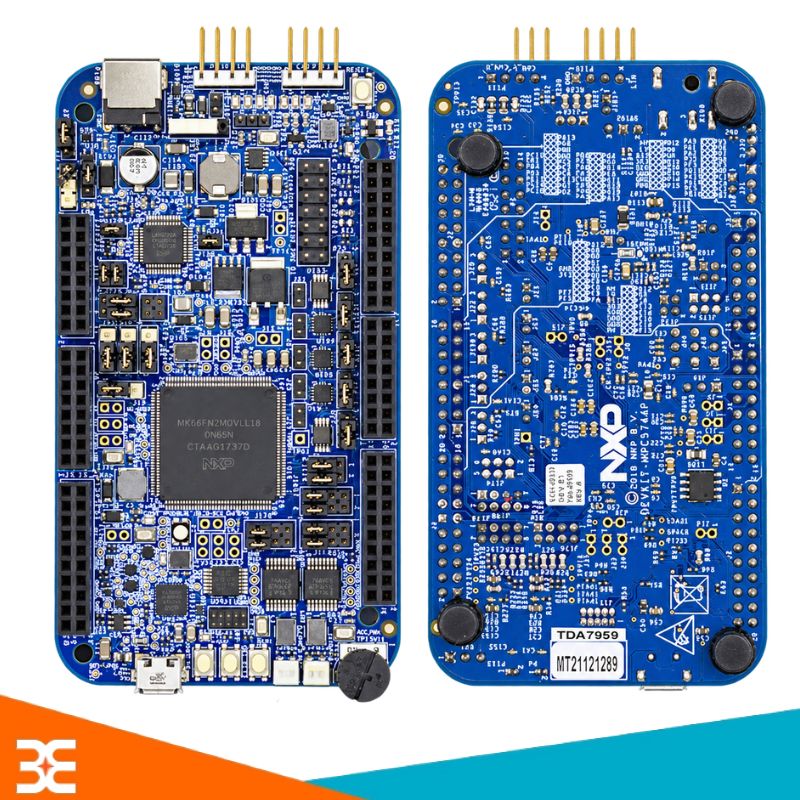

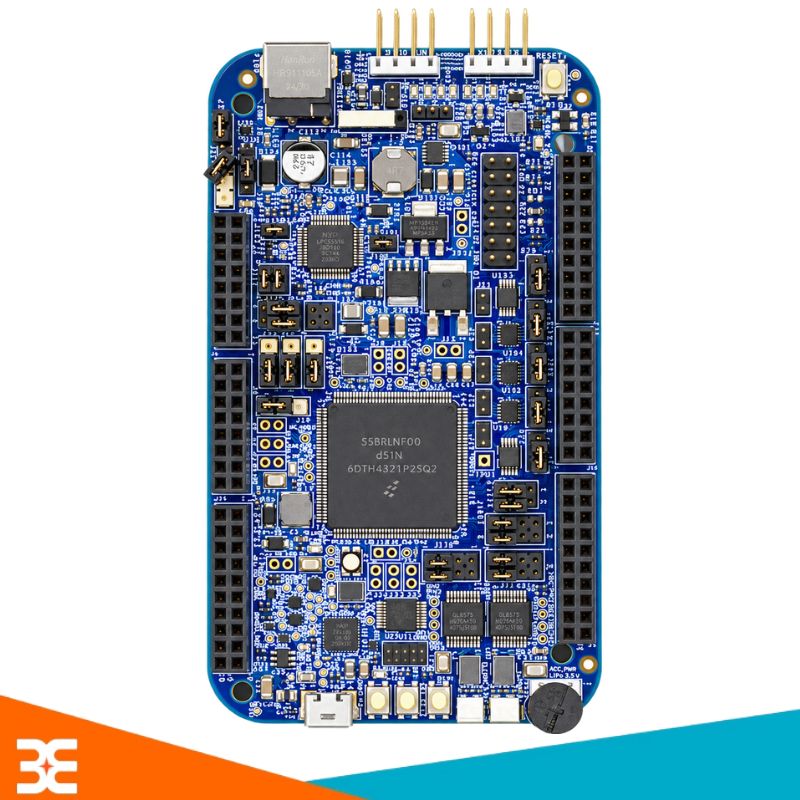

Bộ Kits phát triển vi điều khiển 32-bit NXP 771-DEVKIT-MPC5744P là nền tảng phát triển dành cho vi điều khiển MPC5744P của NXP, hướng tới các ứng dụng điều khiển động cơ, hệ thống an toàn chức năng trong ô tô và công nghiệp. Board sử dụng kiến trúc Power Architecture® 32-bit, cung cấp nhiều giao tiếp và tài nguyên phần cứng để phục vụ lập trình, thử nghiệm và phát triển hệ thống nhúng.
Ai-Thinker
Đặc điểm nổi bật
- Sử dụng vi điều khiển MPC5744P thuộc dòng MPC574xP.
- Kiến trúc Power Architecture® 32-bit.
- 2 lõi e200z4 hoạt động ở chế độ delayed lockstep.
- Tần số hoạt động lên đến 200MHz.
- Tích hợp FPU.
- Flash 2.5MB có ECC.
- SRAM 384KB có ECC.
- Tích hợp OpenSDA phục vụ debug và lập trình.
- Tương thích chuẩn chân Arduino® UNO R3.
- Hỗ trợ shield điều khiển động cơ DEVKIT-MOTORGD.
- Có cổng micro-B USB.
- Cho phép cấp nguồn linh hoạt qua USB hoặc nguồn ngoài 12V.
- Dễ dàng truy cập các chân I/O của MCU để phát triển nguyên mẫu.
Thông số kỹ thuật
- Tên board: DEVKIT-MPC5744P
- Hãng sản xuất: NXP
- MCU: MPC5744P
- Kiến trúc CPU: 32-bit Power Architecture®
- Core: 2 x e200z4 delayed lockstep
- Tần số: lên đến 200MHz
- Flash: 2.5MB
- SRAM: 384KB
- FPU: Có
- eDMA: 32 kênh
- ADC: 4 x ADC 12-bit, 16 kênh/ADC
- FlexCAN: 3
- LINFlexD: 2
- DSPI: 4
- FlexRay: Dual-channel
- Chuẩn mở rộng: Arduino® UNO R3 pin-out compatible
- Debug: OpenSDA, JTAG
- Nguồn cấp: micro-B USB hoặc nguồn ngoài 12V
- IDE hỗ trợ: S32 Design Studio for Power Architecture®.
Ứng dụng
Bộ kit phù hợp sử dụng trong:
- Phát triển hệ thống điều khiển động cơ.
- Nghiên cứu và phát triển ứng dụng automotive.
- Hệ thống an toàn chức năng.
- Hệ thống chassis và điều khiển phương tiện.
- Phát triển hệ thống nhúng công nghiệp.
- Đào tạo và nghiên cứu vi điều khiển 32-bit.
- Thử nghiệm giao tiếp CAN, LIN và FlexRay.
- Phát triển prototype dựa trên MPC5744P.
