Điện tử cơ bản luôn là phần nhập môn khiến nhiều người gặp khó khăn vì không biết học những gì và lộ trình học ra sao cho phù hợp, từ khiến nhiều người chán nản không thể đi xa hơn trên lĩnh vực điện tử. Chính vì vậy, bài viết dưới đây sẽ giúp mọi người lên một lộ trình học điện tử cơ bản cho người mới để giúp mọi người có thể dễ dàng hơn trong việc phát triển kiến thức của bản thân.
Học điện tử cơ bản sẽ học những gì?
Với người mới bắt đầu thì việc học điện tử cơ bản sẽ gồm những phần sau:
- Kiến thức nền tảng: Với kiến thức nền tảng mọi người sẽ học về dòng điện, điện áp, công suất…và một số định luật cơ bản như định luật Ohm
- Các loại linh kiện điện tử: Mọi người sẽ học nhận biết về ký hiệu, nhận diện, nguyên lý hoạt động, ứng dụng…Hoặc cách đo đạc các linh kiện bán dẫn như: tụ điện, điện trở, cuộn cảm…)
- Các dụng cụ đo lường: Hiểu và sử dụng thành thạo dao động ký, đồng hồ vạn năng…
- Mạch điện cơ bản: Hiểu và phân tích được các loại mạch điện khác nhau: Mạch điện nguồn, mạch logic…
- Kỹ năng thực hành: Ngoài lý thuyết mọi người cần bổ sung thêm kỹ năng lắp ráp trên bo mạch, hàn điện tử…
Lộ trình học điện tử cơ bản cho người mới
Với những người mới học điện tử cơ bản, mọi người có thể học theo lộ trình:
Điện áp, dòng điện, công suất…=> Linh kiện điện tử cơ bản => Đọc sơ đồ mạch và lắp các mạch đơn giản => Arduino, vi điều khiển, cảm biến hoặc các mạch điện tử nâng cao
Đây là lộ trình tối ưu cho người mới bắt đầu học điện tử cơ bản. Ngoài ra, mọi người có thể tham khảo thêm kiến thức từ các trang mạng, sách báo hoặc tài liệu học thuật để nắm vững hơn các kiến thức căn bản.
Những kiến thức điện tử cơ bản cần biết
Để học điện tử cơ bản, mọi người cần nắm rõ được một số khái niệm cơ bản. Đây sẽ là kiến thức nền tảng giúp mọi người hiểu được các hoạt động, cách lựa chọn linh kiện và khi thực hành sẽ an toàn hơn.
Điện áp
Điện áp là sự chênh lệch điện thế giữa hai điểm trong mạch, có ký hiệu là V(Volt) giúp tạo ra khả năng làm dòng điện chạy trong mạch.
Dòng điện
Dòng điện là sự dịch chuyển có hướng của các điện tích trong mạch, ký hiệu là I và đơn vị là Ampe (A). Ở các dòng điện nhỏ hơn sẽ có ký hiệu là mA ( miliampe ). Mọi dòng điện sẽ đều có giới hạn chịu tải, nếu cung cấp dòng quá lớn có thẻ khiến linh kiện dễ bị hư hỏng
Điện trở
Điện trở là biểu thị cho mức cản trở của dòng điện, ký hiệu là R và đơn vị là Ohm (Ω). Điện trở được sử dụng rộng rãi trong mạch điện tử để hạn chế dòng điện hoặc thiết lập mức tín hiệu.
Công suất
Công suất điện giúp mọi người nhận biết được năng lượng điện mà một linh kiện tiêu thụ hoặc phải chuyển đổi trong một thời gian nhất định, có ký hiệu là P và đơn vị là Watt(W). Khi lựa chọn linh kiện, đặc biệt là điện trở, transistor hay MOSFET, cần chú ý đến công suất để tránh linh kiện bị quá nhiệt hoặc hư hỏng.
Định luật Ohm
Định luật Ohm là mối quan hệ giữa điện áp và điện trở:
V= I x R
Trong đó V là điện áp, I là dòng điện và R là điện trở. Đây là công thức quan trong khi học điện tử cơ bản mà mọi người cần ghi nhớ giúp tính toán dòng điện, điện áp hoặc giá trị điện trở cần sử dụng trong mạch.

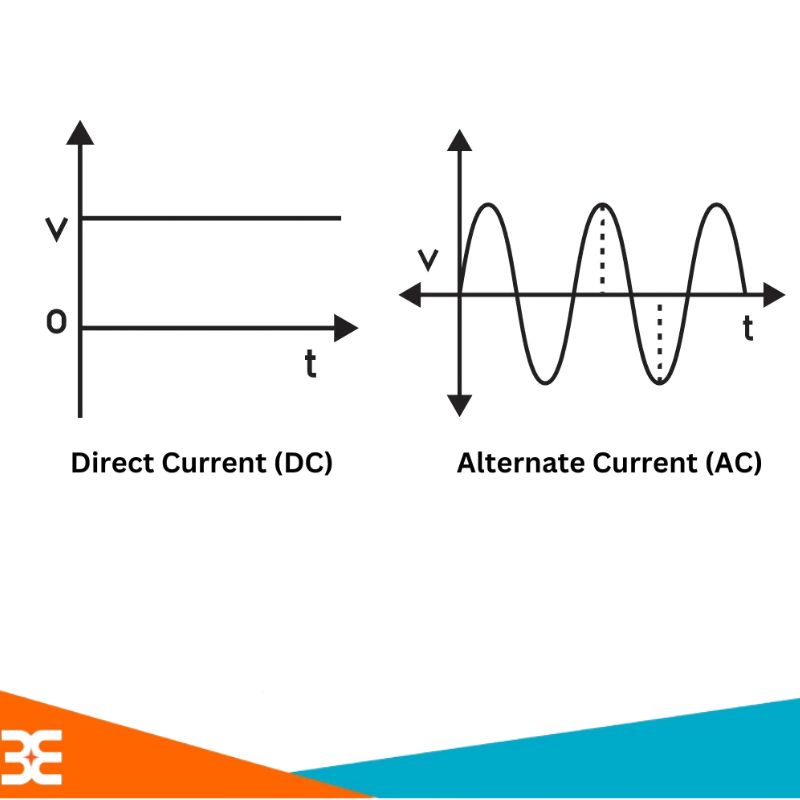

AC và DC
Dòng điện được chia thành hai loại phổ biến là AC( dòng điện xoay chiều) và DC( dòng điện 1 chiều )
- AC: Thay đổi theo chu kỳ và thường phổ biến trong nguồn điện của các gia đình
- DC: Đây là dòng điện tương đối ổn định, thường gặp ở pin, ắc quy, cổng usb…
Đối với những người mới học điện tử cơ bản, mọi người nên thực hành với nguồn DC điện áp thấp để dễ dàng thao tác, kiểm tra và đảm bảo an toàn.
Các linh kiện điện tử cơ bản cần biết
Sau khi đã nắm được các kiến thức điện tử cơ bản, mọi người nên tiếp tục làm quen với các linh kiện điện tử phổ biến. Mỗi linh kiện sẽ có một chức năng và cách sử dụng khác nhau nhưng mọi người có thể kết hợp lại với nhau để tạo nên một mạch điện hoàn chỉnh.

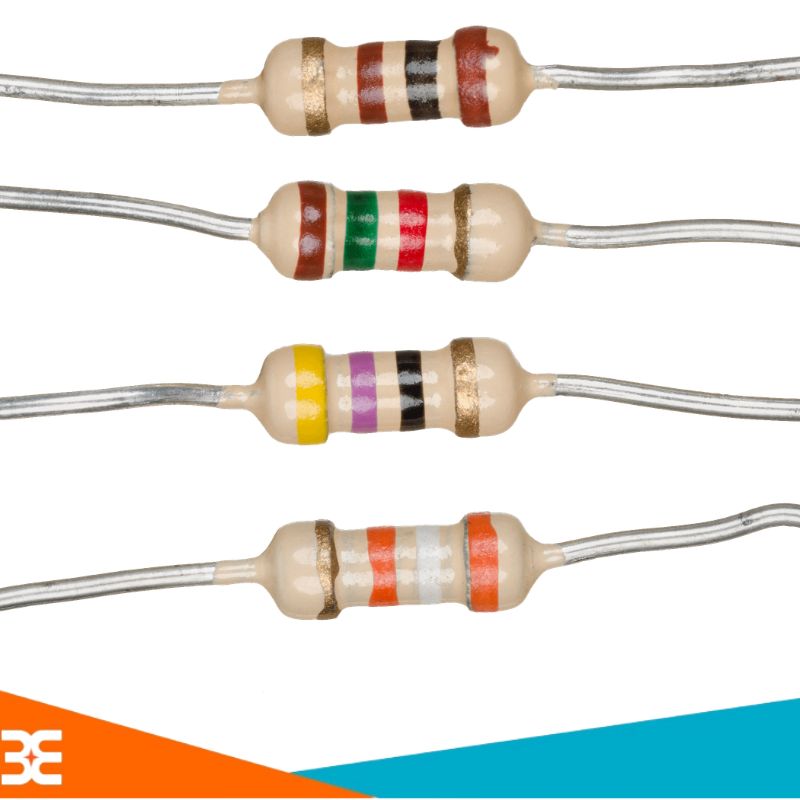

- Điện trở: Điện trở là linh kiện có chức năng hạn chế dòng điện, chia điện áp và thiết lập mức tín hiệu trong mạch. Giá trị điện trở được đo bằng Ohm (Ω) và thường được nhận biết thông qua vòng màu hoặc ký hiệu in trên thân linh kiện.
- Tụ điện: Tụ điện (Capacitor) có khả năng tích trữ và phóng điện trong thời gian ngắn. Tụ điện thường được sử dụng để lọc nhiễu, ổn định nguồn, ghép tín hiệu hoặc tạo mạch định thời. Đơn vị đo điện dung là Farad (F), trong thực tế thường gặp µF, nF và pF.
- Diode: Diode là linh kiện bán dẫn cho phép dòng điện đi qua chủ yếu theo một chiều, thường được dùng để chỉnh lưu, bảo vệ ngược cực hoặc ổn định điện áp.
- LED: là một loại diode có khả năng phát sáng khi có dòng điện chạy qua theo đúng chiều. LED được sử dụng phổ biến làm đèn báo, chiếu sáng hoặc hiển thị trạng thái trong các mạch điện tử.
- Transistor: Transistor là linh kiện bán dẫn thường được sử dụng để khuếch đại tín hiệu hoặc đóng ngắt dòng điện. Một trong những loại phổ biến là transistor BJT với ba chân Base, Collector và Emitter. Trong các mạch đơn giản, transistor có thể được dùng như một công tắc điện tử để điều khiển LED, relay hoặc các tải nhỏ.

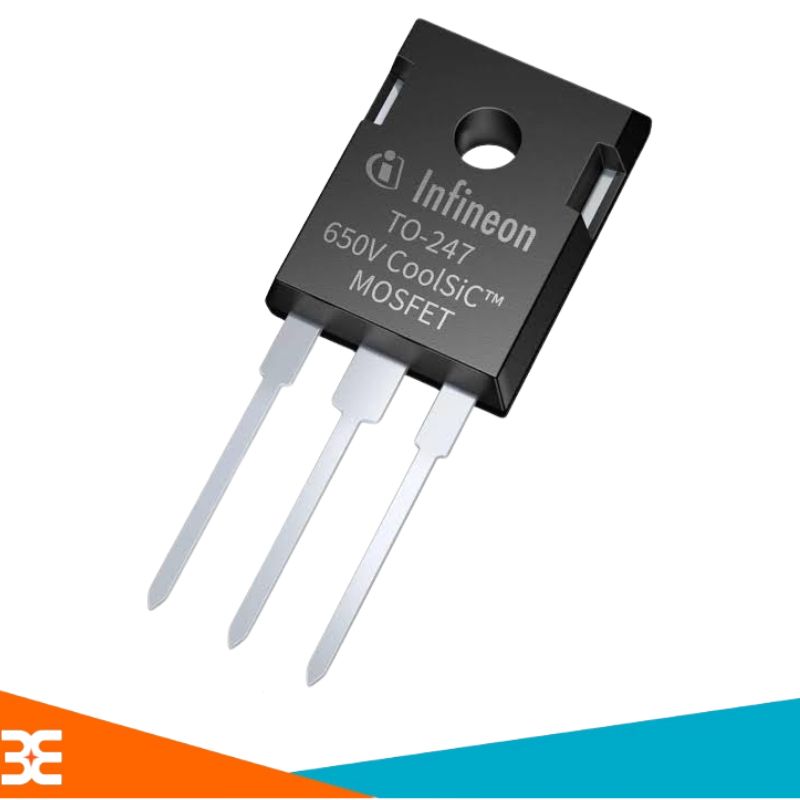

- MOSFET: MOSFET là một loại transistor được điều khiển bằng điện áp, thường được sử dụng để đóng ngắt tải có dòng điện lớn hơn. MOSFET xuất hiện phổ biến trong mạch nguồn, mạch điều khiển động cơ, LED công suất và các mạch chuyển mạch điện tử.
- IC: IC (Integrated Circuit) hay mạch tích hợp là linh kiện chứa nhiều thành phần điện tử được tích hợp trên một chip nhỏ. Mỗi IC được thiết kế cho một hoặc nhiều chức năng cụ thể như khuếch đại, tạo xung, xử lý tín hiệu, điều khiển hoặc lưu trữ dữ liệu. Một số IC phổ biến với người mới học điện tử gồm IC 555, LM358 và các IC ổn áp.
- Relay: Relay là thiết bị đóng ngắt mạch điện bằng tín hiệu điều khiển. Relay cho phép một mạch điện áp thấp điều khiển một tải sử dụng điện áp hoặc dòng điện lớn hơn. Linh kiện này thường được sử dụng để điều khiển đèn, động cơ, máy bơm và các thiết bị điện khác.
Người mới học điện tử cơ bản không cần hiểu vững ngày những linh kiện này, Mọi người nên bắt đầu từ chức năng, ký hiệu, chân linh kiện…sau đó thực hành trên các mạch đơn giản để dễ dàng hình dung và hiểu ra nguyên lý hơn.
Cách đọc sơ đồ và thực hành mạch điện tử đơn giản
Khi mới bắt đầu, mọi người hãy làm quen với những ký hiệu cơ bản như điện trở, tụ điện, diode, LED, transistor, nguồn và GND. Sau đó, hãy tập đọc mạch theo từng đường kết nối từ nguồn điện đến các linh kiện và trở về điểm GND. Để dễ hình dung hơn mọi người có thể thực hành trên một số mạch cơ bản như:
- Mạch LED sáng: nguồn DC, điện trở và LED.
- Mạch LED điều chỉnh độ sáng: sử dụng thêm biến trở.
- Mạch transistor điều khiển LED: giúp hiểu cách transistor hoạt động như một công tắc điện tử.
- Mạch điều khiển relay: giúp làm quen với việc sử dụng tín hiệu nhỏ để đóng ngắt tải.
Khi thực hành, nên lắp từng phần của mạch, kiểm tra lại kết nối trước khi cấp nguồn và sử dụng đồng hồ vạn năng để đo kiểm khi mạch không hoạt động như mong muốn. Việc kết hợp đọc sơ đồ – lắp mạch – đo kiểm – tìm lỗi sẽ giúp người mới hiểu điện tử nhanh hơn so với chỉ học lý thuyết.
Câu hỏi thường gặp
Người mới học điện tử có cần biết đọc datasheet không?
Có. Datasheet giúp cung cấp những thông tin quan trong về sơ đồ chân và đặc tính của linh kiện. Tuy nhiên với mọi người mới học cơ bản sẽ chỉ cần tập trung vào thông số cơ bản trước khi học toàn bộ tài liệu kỹ thuật

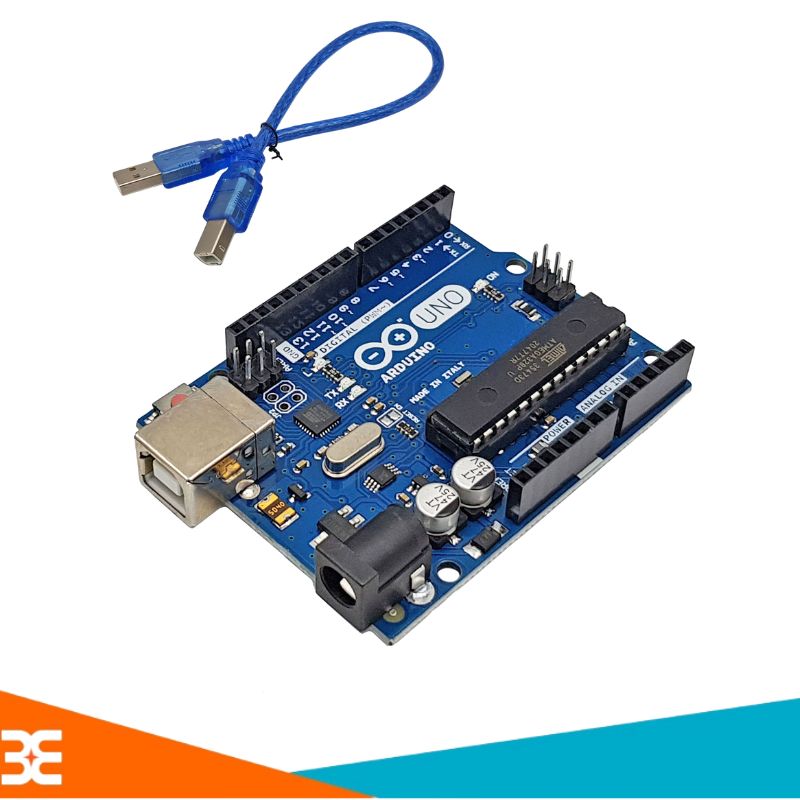

Khi nào nên bắt đầu học Arduino?
Khi mọi người đã hiểu cơ bản về những kiến thức của điện áp, dòng điện, điện trở, LED và cách lắp mạch trên breadboard thì có thể bắt đầu học Arduino. Nền tảng này sẽ giúp mọi người hiểu rõ hơn cách Arduino kết nối và điều khiển các linh kiện bên ngoài.
Người mới học điện tử thường mắc những sai lầm nào?
Một số lỗi mà những người mới học thường hay gặp phải là: ít thực hành, cấp sai điện áp, đấu nhầm cực linh kiện, không kiểm tra mạch trước khi cấp nguồn hoặc sao chép sơ đồ mà chưa hiểu nguyên lý hoạt động.
