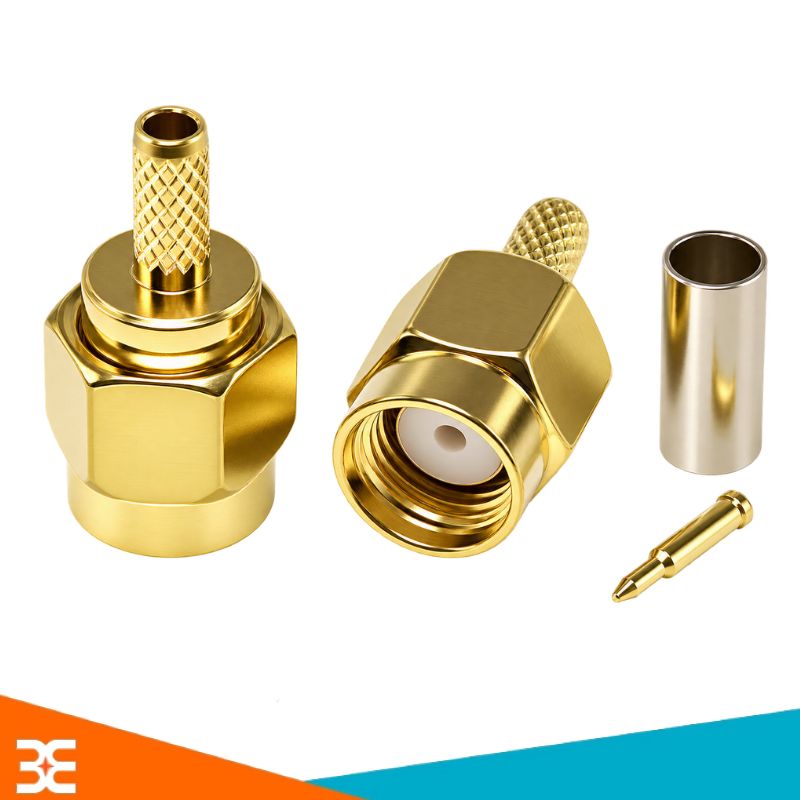

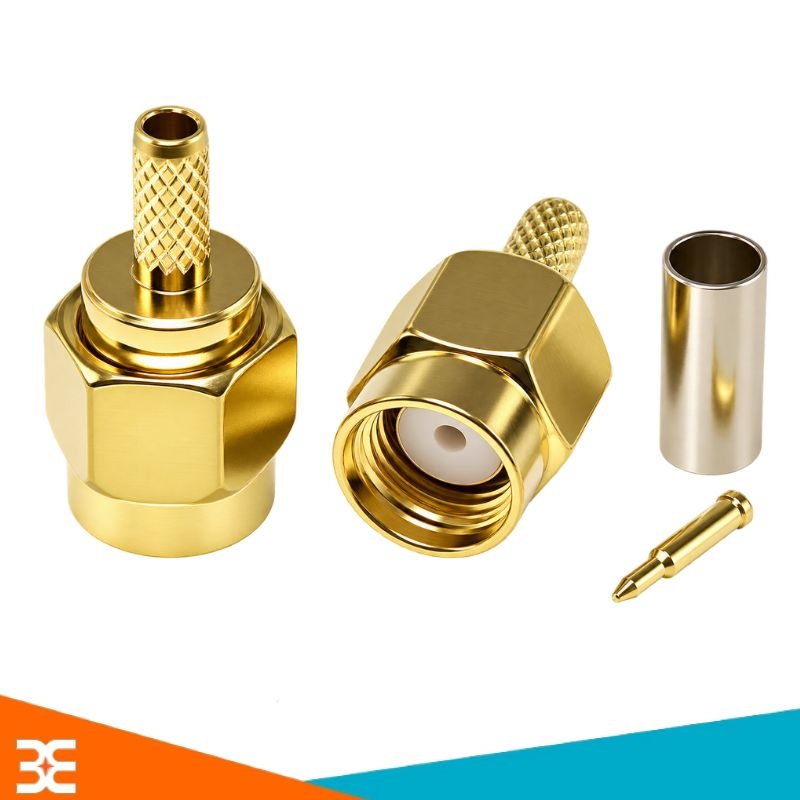

Đầu Nối SMA RF Đồng Trục Hàn Cáp RG174/RG316 là đầu nối sử dụng cho cáp đồng trục RG174/RG316, thích hợp trong các hệ thống truyền tín hiệu cao tần và thiết bị điện tử RF. Thiết kế đầu SMA giúp tạo kết nối chắc chắn giữa cáp đồng trục với anten, module hoặc thiết bị tương thích.
Đặc điểm sản phẩm
- Loại sản phẩm: Đầu nối SMA RF đồng trục
- Phương thức kết nối: Hàn cáp
- Loại cáp tương thích: RG174 / RG316
- Thiết kế tháo rời, thuận tiện cho quá trình lắp ráp cáp.
- Có chân tiếp xúc trung tâm và phần ống giữ cáp.
- Kích thước nhỏ gọn, phù hợp với nhiều thiết bị RF.
- Kết nối chắc chắn, thuận tiện khi chế tạo hoặc sửa chữa dây cáp đồng trục.
Thông số kỹ thuật
- Tên sản phẩm: Đầu Nối SMA RF Đồng Trục Hàn Cáp RG174/RG316
- Loại đầu nối: SMA RF đồng trục
- Phương thức lắp dây: Hàn cáp
- Cáp tương thích: RG174 / RG316
- Đường kính phần giữ cáp: 2.7mm
- Chiều dài thân đầu nối: 15.5mm
- Đường kính phần đầu kết nối: 7.6mm
- Đường kính ống bấm/ống giữ cáp: 3.8mm
- Chiều dài ống bấm/ống giữ cáp: 9mm
- Chiều dài chân tiếp xúc trung tâm: 5.6mm

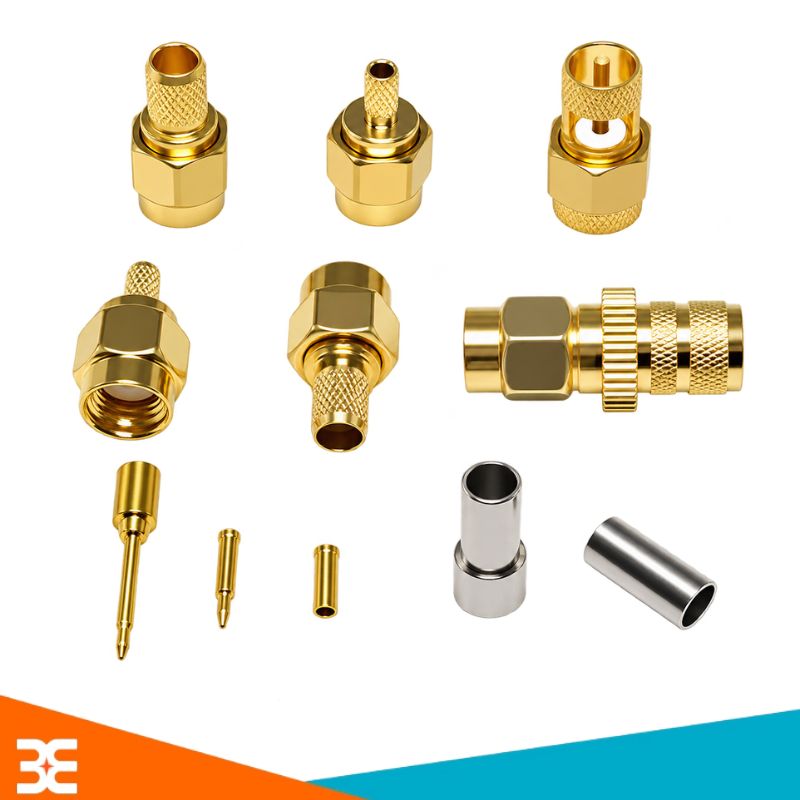

- Cấu tạo bộ đầu nối: thân SMA, chân tiếp xúc trung tâm và ống giữ cáp
- Kiểu sử dụng: lắp ráp đầu nối với cáp đồng trục RG174/RG316
Ứng dụng
- Kết nối anten RF với thiết bị.
- Làm dây cáp anten sử dụng RG174 hoặc RG316.
- Kết nối module thu phát RF.
- Ứng dụng trong thiết bị truyền thông không dây.
- Dùng trong các mạch GPS, GSM, WiFi và RF phù hợp chuẩn kết nối SMA.
- Chế tạo, sửa chữa và thay thế dây cáp tín hiệu đồng trục.
- Sử dụng trong các dự án điện tử, thiết bị đo và hệ thống truyền nhận tín hiệu.
