Cảm Biến Nhiệt Độ-Độ Ẩm DHT22

Cảm Biến Nhiệt Độ, Độ Ẩm DHT22

So với thế hệ trước là DHT11 thì DHT22 có chức năng tương tự nhưng độ chính xác cao hơn rất nhiều

Thông Số Kỹ Thuật Của Cảm Biến DHT22

• Điện áp hoạt động 3.3V – 5.5V.

• Dải do độ ẩm 0 - 100%.

• Sai số độ ẩm ±2%.

• Dải đo nhiệt độ -40 – 80^oC.

• Sai số nhiệt dộ ±0.5^oC.

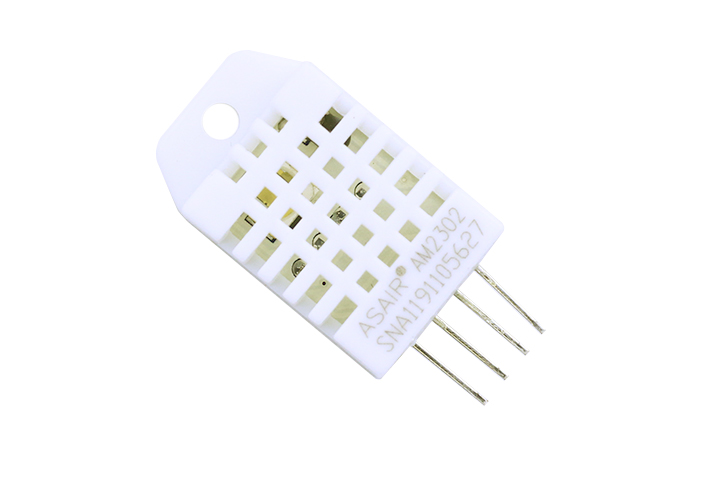

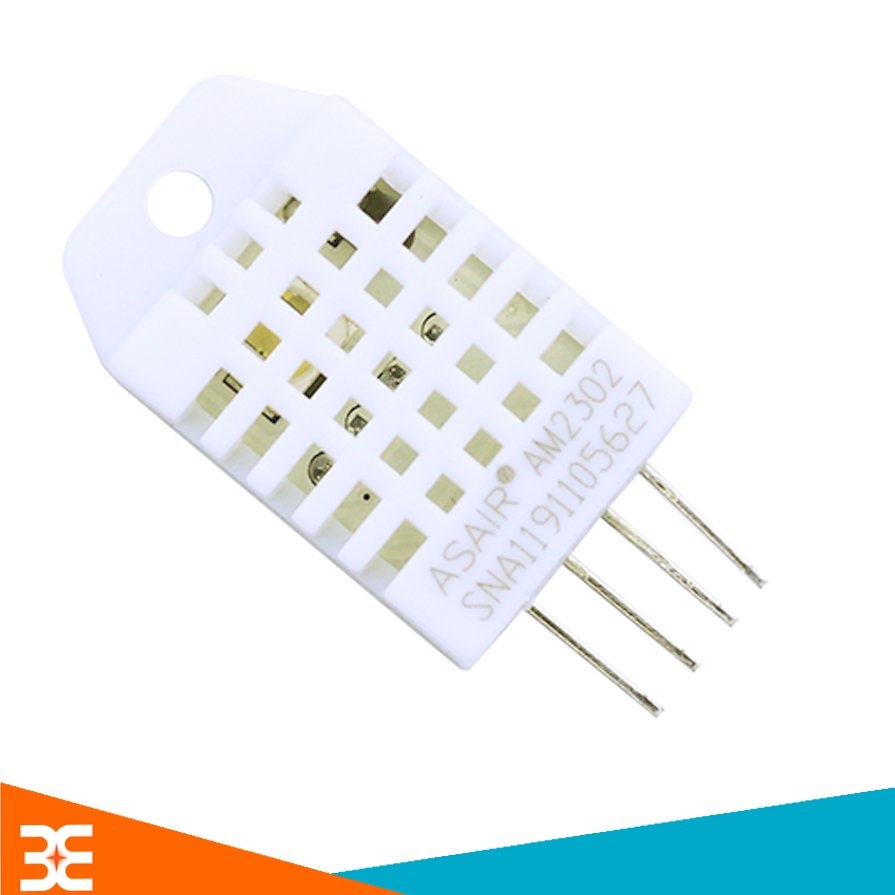

Cảm Biến Nhiệt Độ, Độ Ẳm DHT22

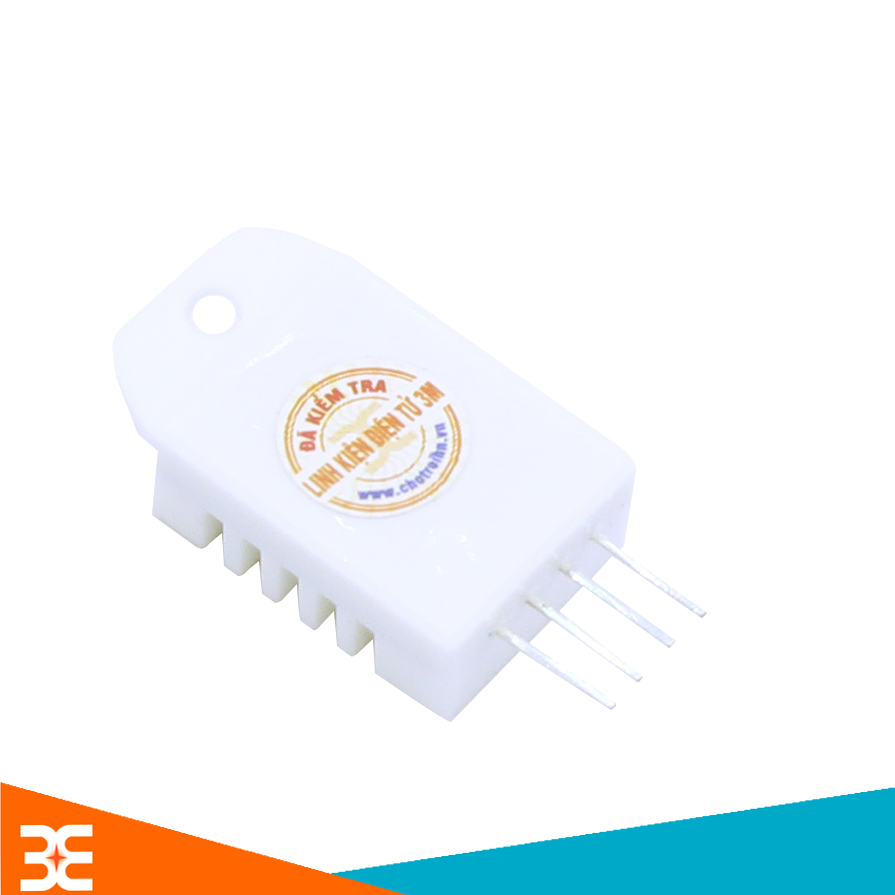

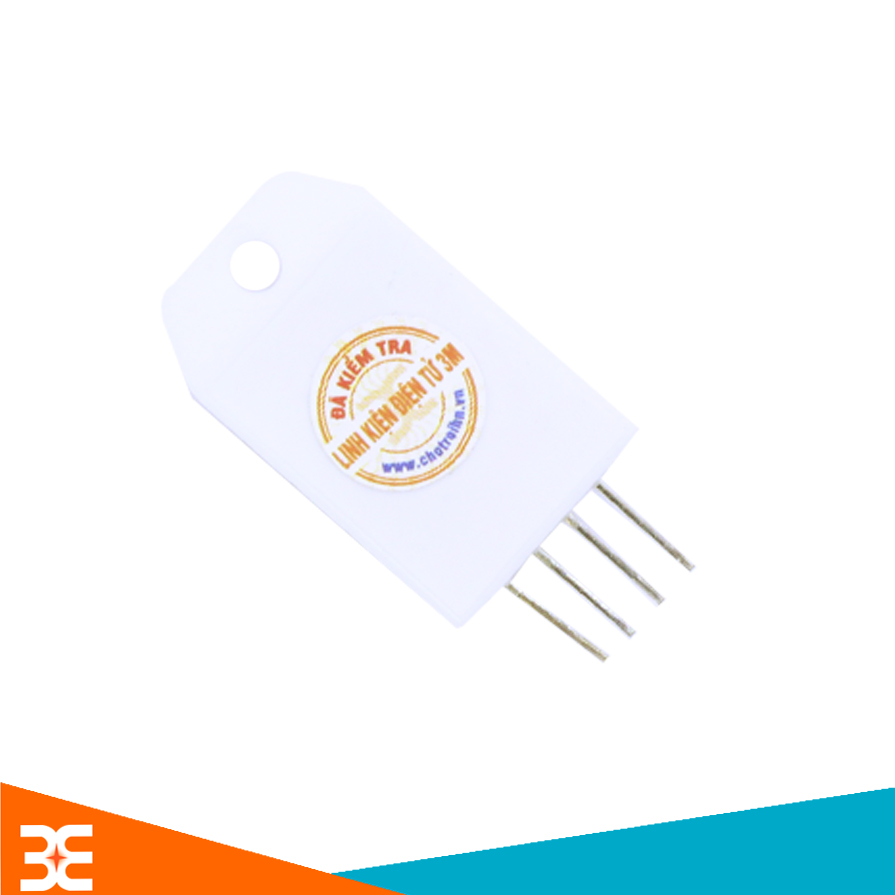

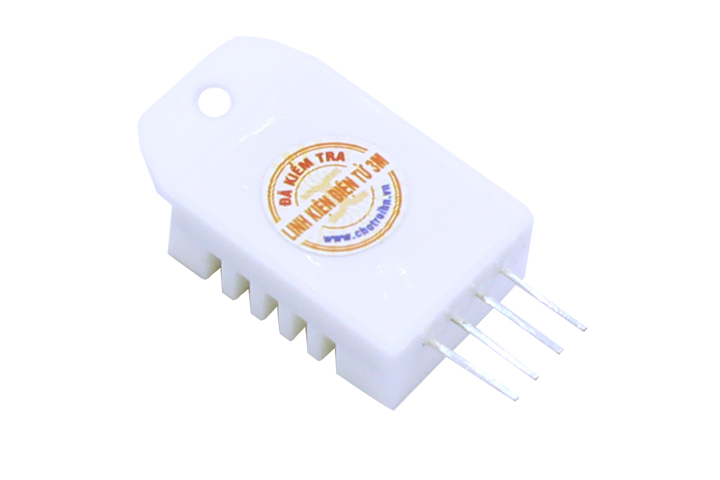

                                                                                  Mặt Sau Cảm Biến Nhiệt Độ, Độ Ẩm DHT22

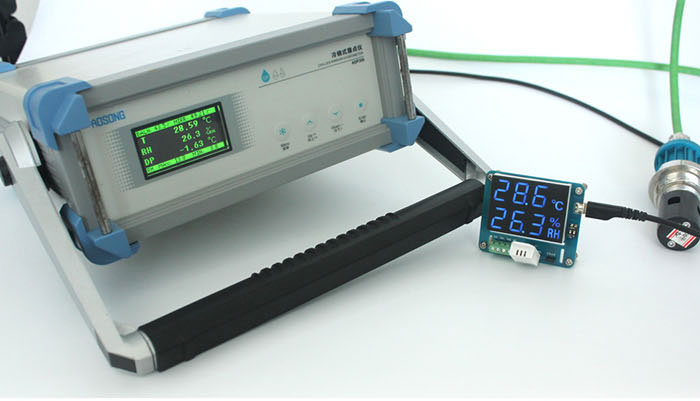

                                                 Cảm Biến Nhiệt Độ-Độ Ẩm DHT22 rất dễ sử dụng và cho độ chính xác cao

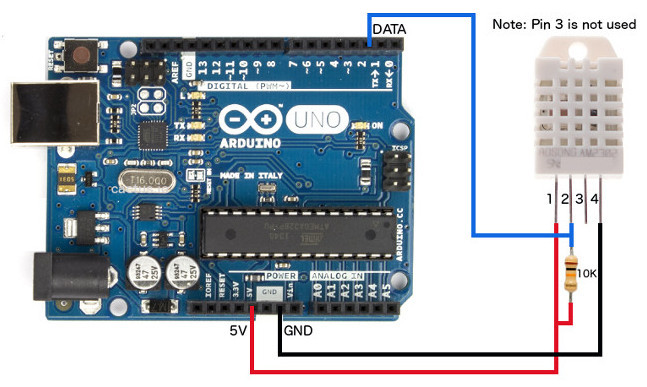

Chức năng chân của DHT22

• Chân 1 - VDD chân nối nguồn (5V).

• Chân 2 - DATA chân dữ liệu vào ra.

• Chân 3 - NC

• Chân 4 - GND chân nối mass (0V).

Sử dụng DHT22 kết hợp Arduino Uno R3.

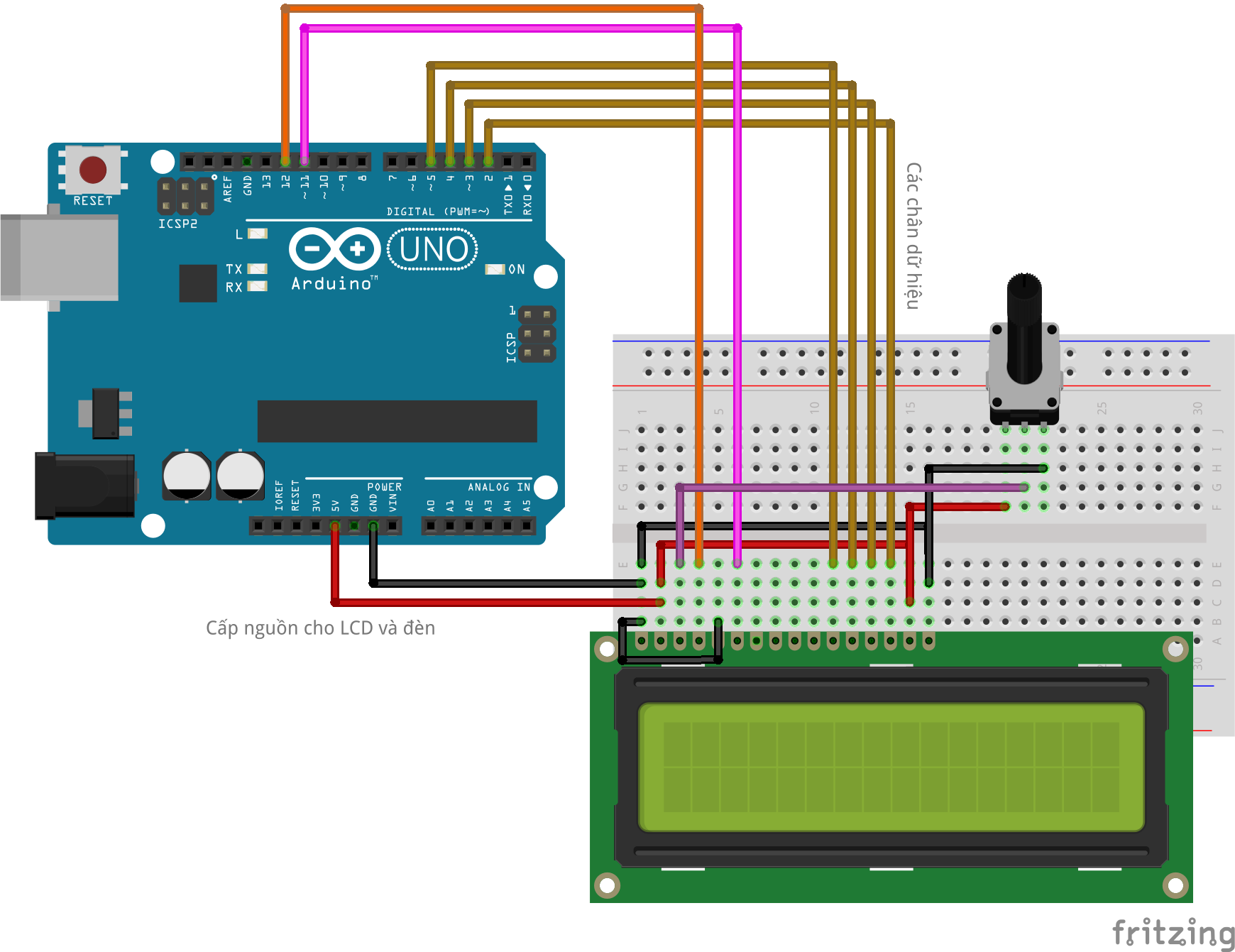

• Hiển thị nhiệt độ và độ ẩm qua Serial và LCD:

• Code:

• Kết hợp giữa DHT22 + LCD + Arduino Uno R3 + Quạt 12V:

• Nếu như VD trên ta cho thông tin nhiệt độ và độ ẩm đọc từ DHT22 hiện lên LCD thì bây giờ t sẽ điều khiển quạt ON/OFF dựa trên thông tin đó.

• Code:

Tài liệu tham khảo:

• http://arduino.vn/

• https://www.arduino.cc/

• Thư viện DHT : https://drive.google.com/file/d/0BzV150Ss6Z6LdkNiOWlaQk9KbVk/view?usp=sharing
