Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Đầu Cài

Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Đầu Cài

Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Đầu Cài là thiết bị gồm hai dây dẫn khác nhau( thường là hợp kim kim loại)  được hàn dính một đầu, khi điện áp thay đổi tạo ra điện áp (mV) tỉ lệ với chênh lệch nhiệt độ giữa hai đầu của cặp dây dẫn. Dây can nhiệt được dùng để đo nhiệt độ môi trường,  đo nhiệt độ máy móc trong công nghiệp, nông nghiệp , hóa chất và kiểm soát nhiệt độ tự động khác.

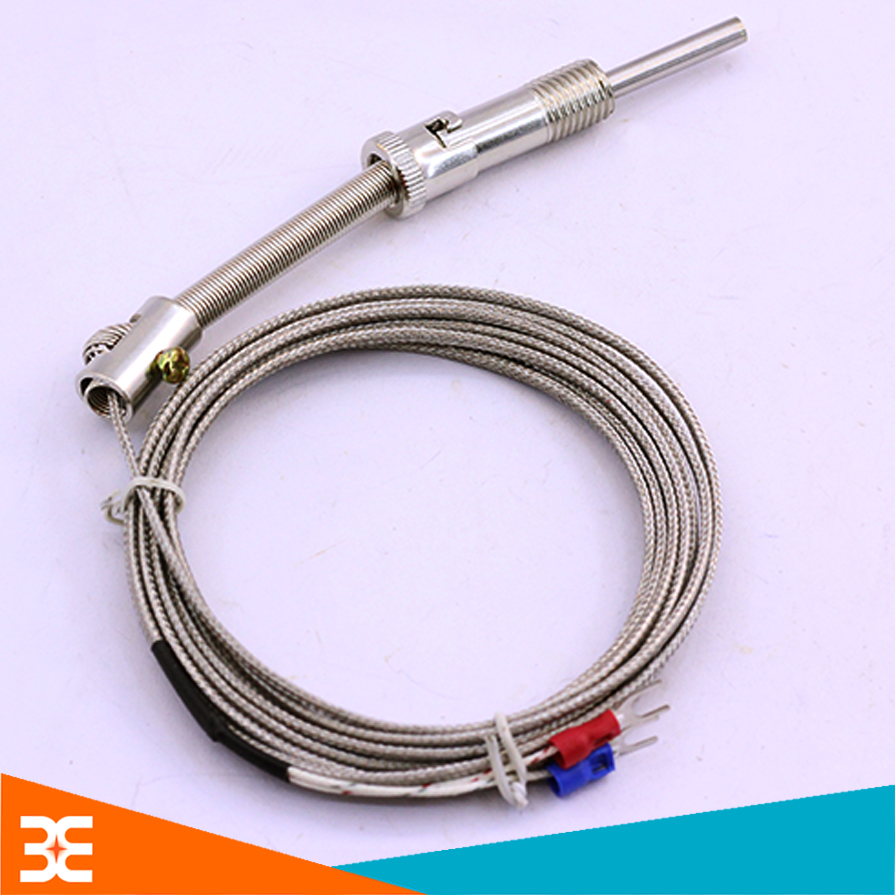

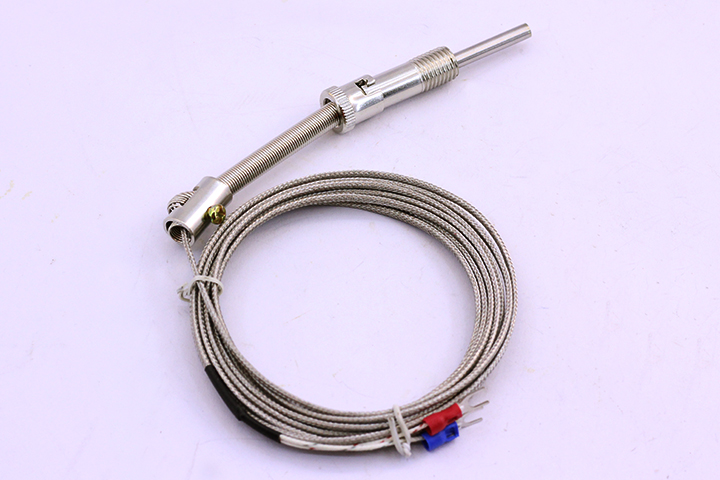

Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Loại 5x100x3000

Thông Số Kĩ Thuật:

• Thang nhiệt độ: 0-800 độ C
• Loại: K, đầu cài
• Chất liệu đầu dò cảm biến: Thép
• Kích thước:
  • 5x500x3000
  • 5x100x3000
  • 5x50x2000

Đặc Điểm Nổi Bật:

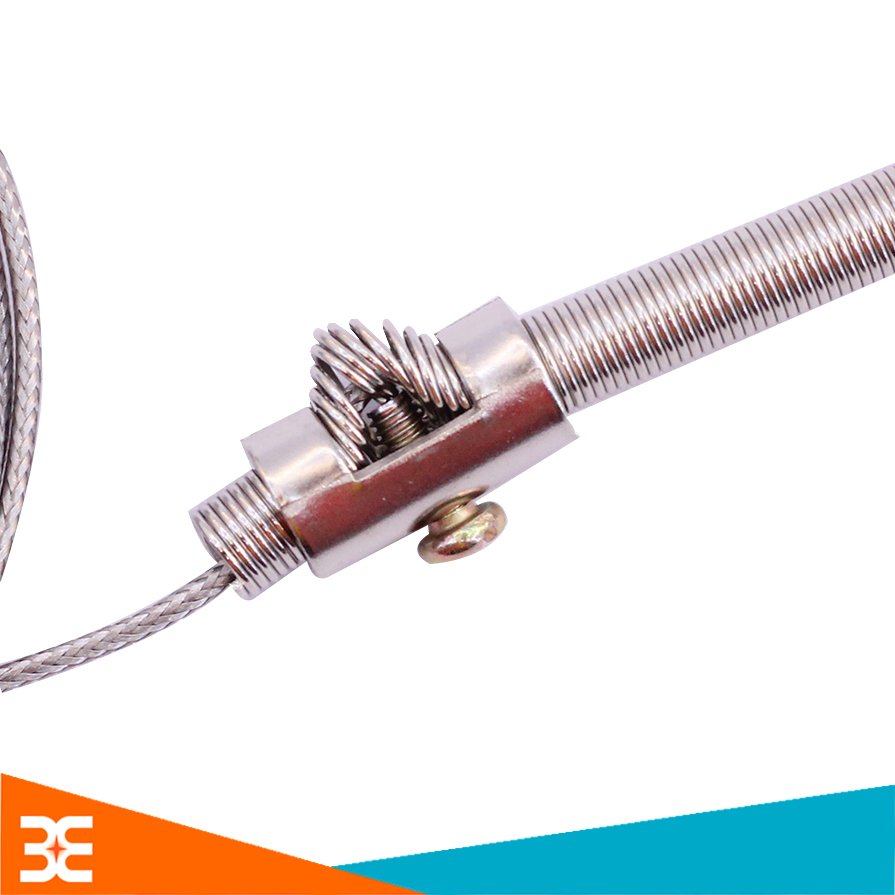

• Với các vít điều chỉnh, cáp vặn, có thể thu vào tùy vào mục đích sử dụng
• Màu sắc của đầu cáp để dễ dàng kết nối với thiết bị.
• Cấu trúc đơn giản, chống nhiễu, tuổi thọ cao

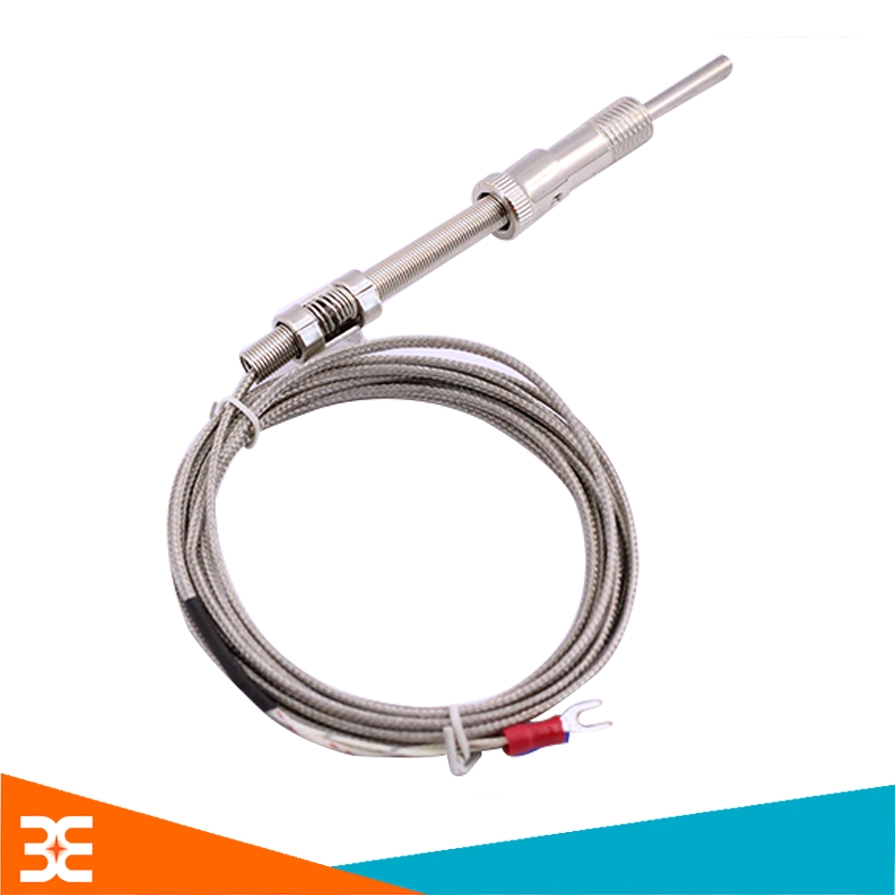

Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Loại 5x50x3000

Nguyên lí làm việc:

Hàn hai vật liệu khác nhau của hai dây dẫn hoặc bán dẫn  A và B để tạo thành một mạch kín. khi có sự chênh lệch nhiệt độ giữa điểm gắn 1 và 2 của dây dẫn A và B, một lực điện động được tạo ra trong mạch. Hiện tượng hình thành một dòng điện gọi là cặp nhiệt điện hoạt động bằng cách sử dụng hiệu ứng này.

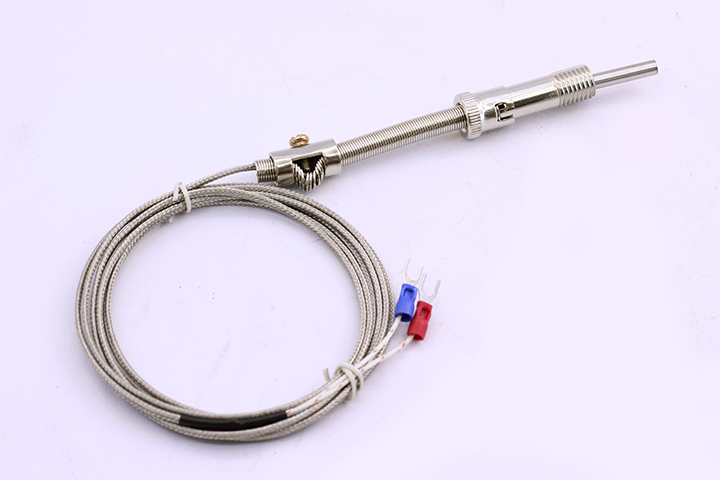

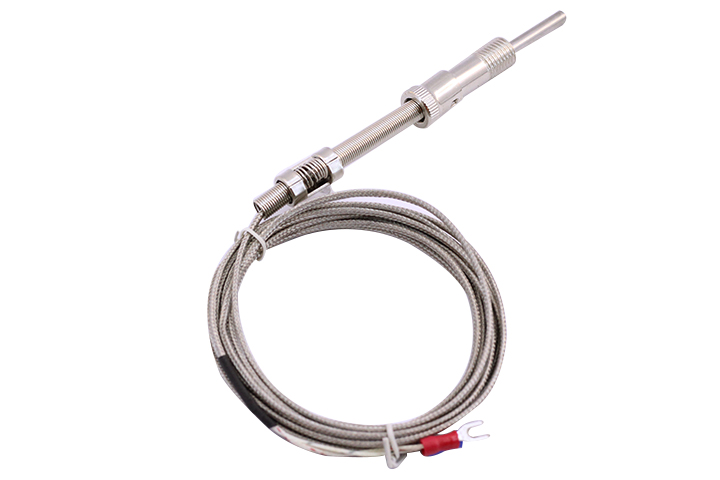

Đầu Dò Cảm Biến Nhiệt Độ K WRNT-01 Loại 5x50x2000

Hướng dẫn sử dụng cảm biến PT100:

• Sử dụng với module Max6675 và Arduino:

• Nối cảm biến với module Max6675:

  • Dây đỏ nối với chân (+)
  • Dây xanh dương nối với chân (-)
• (*): Đối với cảm biến 3 dây: chỉ cần sử dụng 2 dây đỏ và xanh dương, dây thứ 3 có thể không sử dụng hoặc nối chung với dây cùng màu.

• Kết nối module Max6675 với Arduino:

  • GND - GND
  • VCC - 5V
  • SCK - D10
  • CS - D9
  • SO - D8
• Video hướng dẫn: https://youtu.be/0KJ8H_SUWp0

Sơ Đồ Kết Nối Cảm Biển  Pt100 Với Module Max6675 Và Arduino Uno
