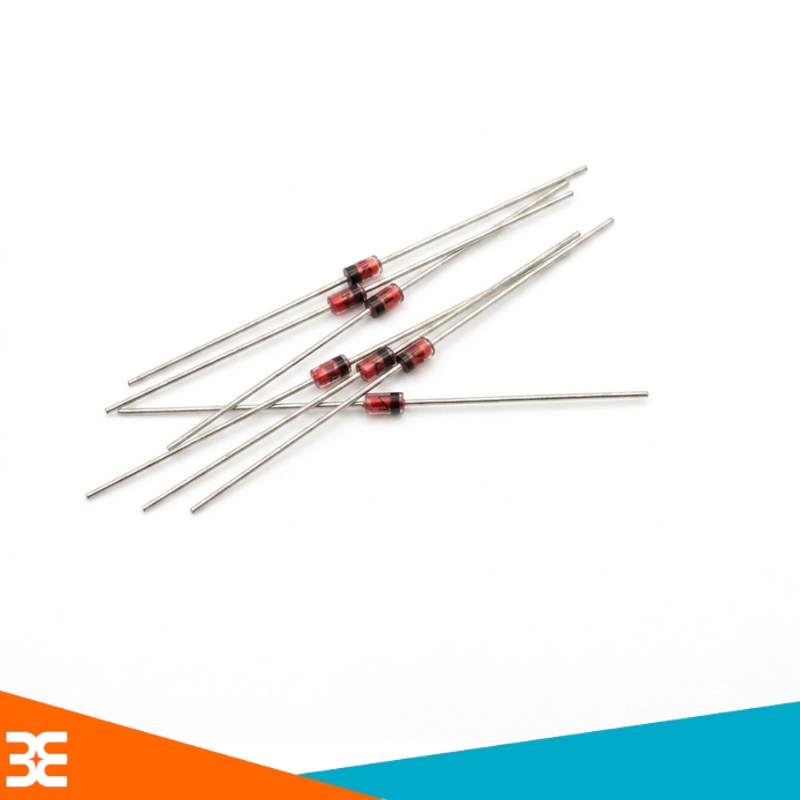

Diode zener 1N4760A 1W 68V DO-41

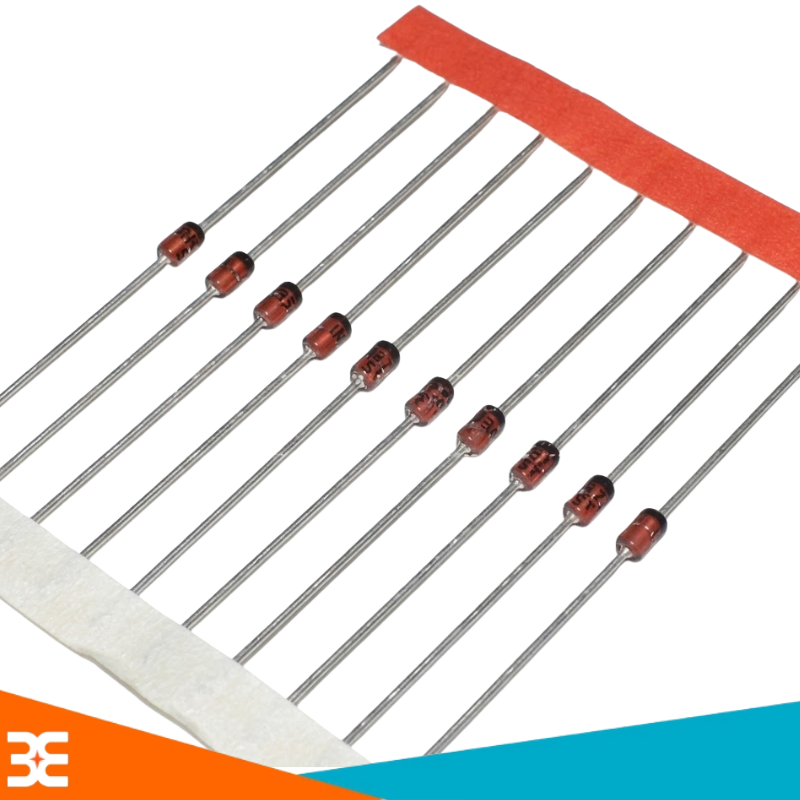

Diode zener 1N4760A 1W 68V DO-41

Diode Zener 1N4760A 1W 68V DO-41** là diode ổn áp công suất 1W, được thiết kế để duy trì điện áp Zener ổn định **68V**, giúp bảo vệ linh kiện và ổn định điện áp trong các mạch điện tử. Với vỏ **DO-41** dễ lắp đặt, độ tin cậy cao và khả năng hoạt động bền bỉ, 1N4760A được sử dụng rộng rãi trong các mạch ổn áp, mạch bảo vệ quá áp, mạch nguồn, thiết bị công nghiệp và các dự án điện tử, DIY.

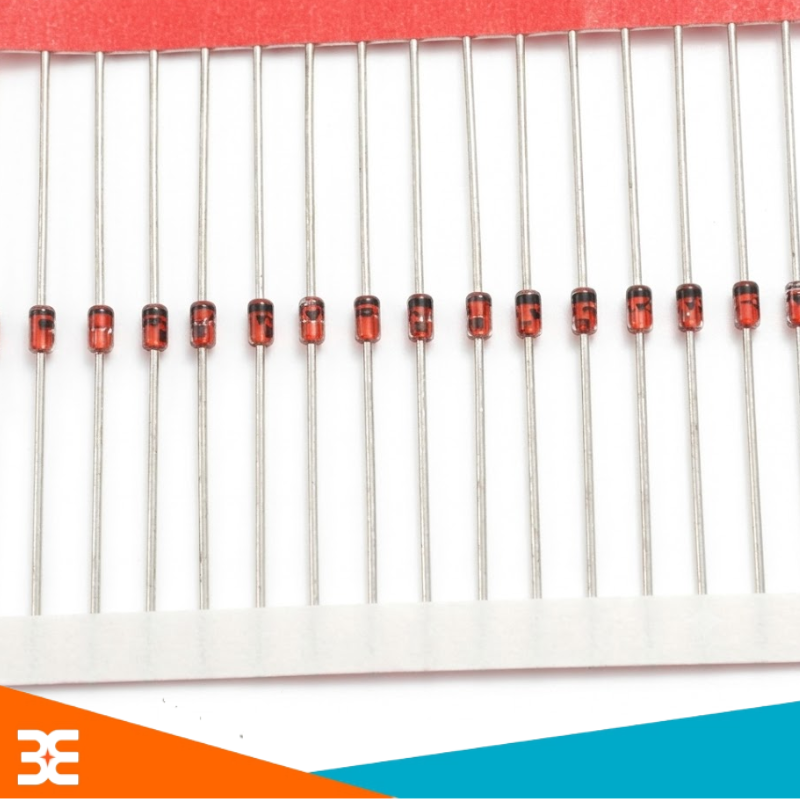

Diode zener 1N4760A 1W 68V DO-41

1. Thông số kỹ thuật điện chính

• Điện áp Zener danh định (V_Z): 68 V (Sai số ± 5%).
• Công suất tiêu tán tối đa (P_D): 1.0 W (ở nhiệt độ T_L ≤ 50 độ C).
• Dòng kiểm tra Zener (I_ZT): 3.7 mA
• Trở kháng Zener tối đa (Z_ZT tại I_ZT): 150 Ôm.
• Dòng Zener rò tối đa (I_R tại V_R = 51.7 V): 5 uA.
• Dòng điện Zener cực đại (I_ZM): Khoảng 13 mA - 14 mA.
• Điện áp thuận tối đa (V_F): 1.2 V (tại I_F = 20 mA).

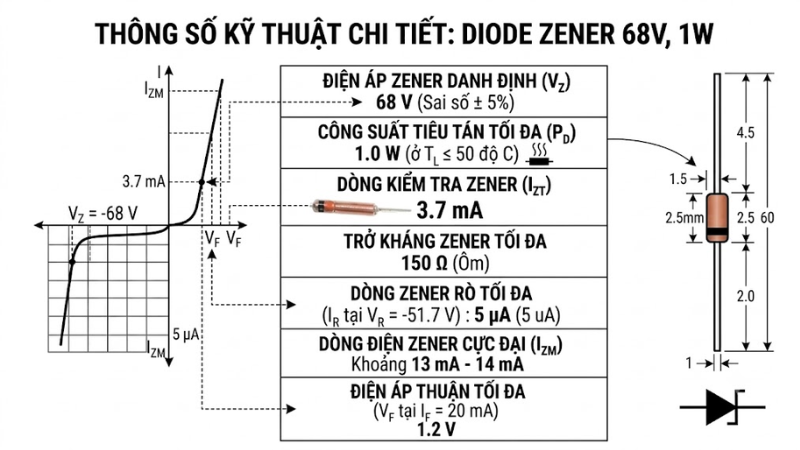

Thông số kỹ thuật điện chính

2. Đặc tính nhiệt & Đóng gói

• Kiểu vỏ / Đóng gói: DO-41 (DO-204AL) – Dạng chân cắm xuyên lỗ (Through-hole).
• Vật liệu vỏ: Thủy tinh hoặc nhựa đúc chịu nhiệt, chống cháy.
• Dải nhiệt độ hoạt động/Lưu trữ (T_J, T_STG): -65 độ C đến 200 độ C (loại vỏ thủy tinh).
• Xác định cực: Vòng dải màu đen/trắng trên thân dùng để đánh dấu cực Cathode (K).

3. Ứng dụng phổ biến

• Mạch ổn định điện áp: Ghim cố định mức áp 68 V cho các khối nguồn hoặc đường tín hiệu điện áp cao.
• Mạch bảo vệ quá áp (Overvoltage Protection): Bảo vệ các vi điều khiển, MOSFET hoặc cảm biến khỏi các xung áp cao bất thường.
• Tạo điện áp tham chiếu (Voltage Reference): Dùng làm điện áp chuẩn cho các mạch so sánh hoặc mạch nguồn tuyến tính.
