Transistor lưỡng cực (BJT) Onsemi BC547CBU NPN

Transistor lưỡng cực (BJT) Onsemi BC547CBU NPN chuyên dụng

Transistor lưỡng cực (BJT) Onsemi BC547CBU NPN là transistor NPN tín hiệu nhỏ, được sản xuất bởi Onsemi, nổi bật với khả năng khuếch đại tín hiệu ổn định và đóng cắt nhanh trong các mạch điện tử. Với điện áp Collector-Emitter tối đa 45V, dòng Collector 100mA, hệ số khuếch đại dòng cao (hFE lên đến 800, tùy phân hạng) và đóng gói TO-92, BC547CBU là lựa chọn lý tưởng cho các ứng dụng khuếch đại tín hiệu, mạch điều khiển, mạch chuyển mạch và các dự án điện tử, DIY cũng như tự động hóa.

Transistor lưỡng cực (BJT) Onsemi BC547CBU NPN

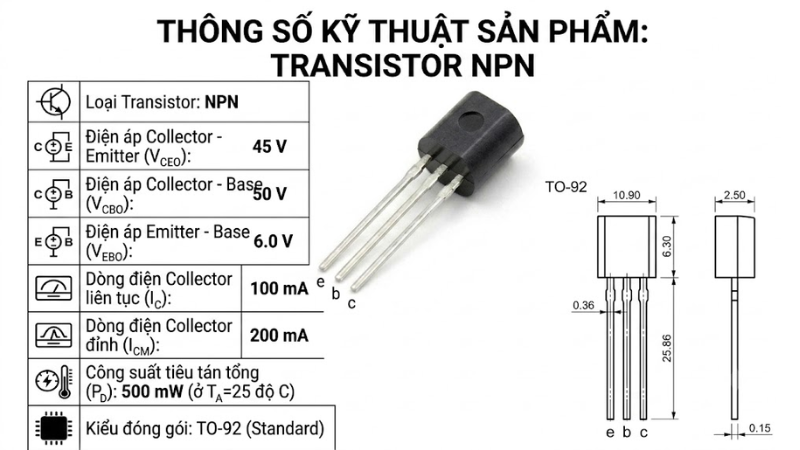

Thông số kỹ thuật

a. Thông số giới hạn tuyệt đối (Absolute Maximum Ratings)

• Loại Transistor: NPN
• Điện áp Collector - Emitter (V_CEO): 45 V
• Điện áp Collector - Base (V_CBO): 50 V
• Điện áp Emitter - Base (V_EBO): 6.0 V
• Dòng điện Collector liên tục (I_C): 100 mA
• Dòng điện Collector đỉnh (I_CM): 200mA
• Công suất tiêu tán tổng (P_D): 500 mW (ở T_A = 25 độ C)

b. Thông số đặc tính điện (Electrical Characteristics T_A = 25 độ C)

• Hệ số khuếch đại dòng DC (h_FE / Gain grade C): 420 đến 800 (điều kiện V_CE = 5V, I_C = 2 mA)
• Điện áp bão hòa Collector - Emitter:
• Tối đa 0.25 V(tại I_C = 10 mA, I_B = 0.5 mA)
• Tối đa 0.6 V (tại I_C = 100 mA, I_B = 5mA)
• Điện áp bão hòa Base - Emitter: Khoảng 0.7 V - 0.9 V
• Tần số chuyển tiếp (f_T): Tối thiểu 100 MHz, điển hình 300 MHz (tại V_CE = 5 V, I_C = 10 mA, f = 100 MHz)
• Hệ số tạp âm (Noise Figure - NF): Điển hình 2 dB, tối đa 10 dB (ở V_CE = 5 V, I_C = 200uA, f = 1 kHz)

Đóng gói, sơ đồ chân

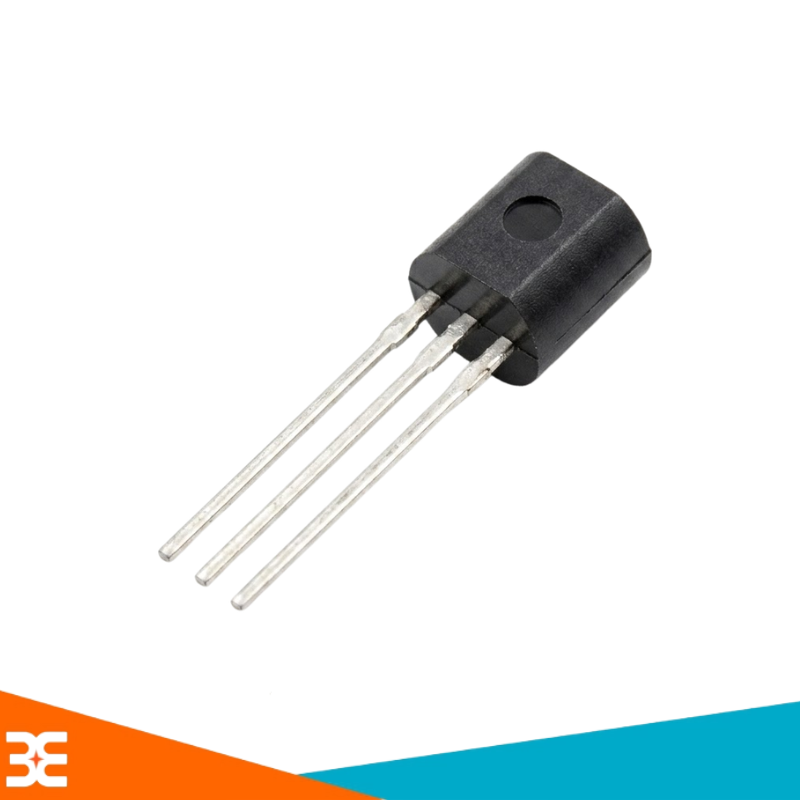

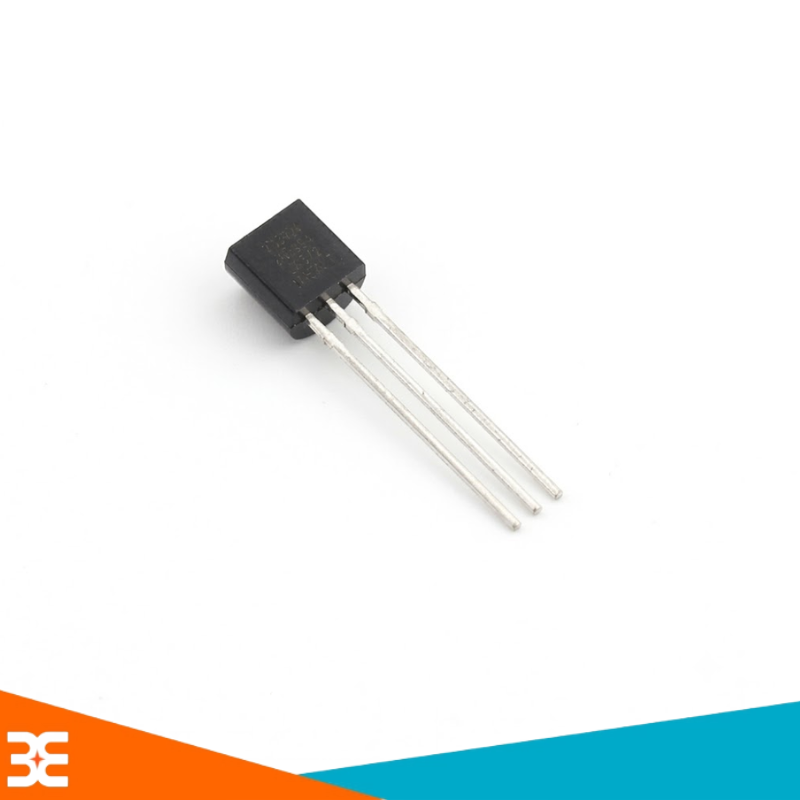

Kiểu vỏ (Package): TO-92 (3 chân cắm xuyên lỗ - Through Hole)

Thứ tự chân (nhìn từ mặt phẳng có in chữ, chân hướng xuống dưới):

- Chân 1: C (Collector)

- Chân 2: B (Base)

- Chân 3: E (Emitter)

Ứng dụng phổ biến

- Dòng BC547C đặc biệt thích hợp cho:

- Mạch khuếch đại tín hiệu nhỏ (nhờ dải h_FE cao từ 420-800 và hệ số tạp âm thấp).

- Mạch khóa điện tử (Switching) điều khiển tải nhẹ như LED, rơ-le nhỏ, buzzer, hoặc giao tiếp mức logic vi điều khiển.
