Số kênh đầu vào (Channels): 8 kênh song song (CH1 – CH8).
Tần số lấy mẫu tối đa (Sampling Rate): Up to 24 MHz (24 triệu mẫu/giây).
Hỗ trợ chọn linh hoạt các mức lấy mẫu thấp hơn: 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500kHz, 250kHz,...
Điện áp đầu vào chuẩn:
Hỗ trợ mức logic 3.3V và 5V (Chuẩn CMOS/TTL).
Khoảng điện áp hoạt động (Input Voltage Range): -0.5V đến 5.25V.
Mức logic nhận diện:
Low Level (V_IL): ≤ 0.8V
High Level (V_IH): ≥ 2.0V
Module USB Saleae Logic Analyzer 8 kênh 24MHz là thiết bị phân tích tín hiệu số và gỡ lỗi giao tiếp, hỗ trợ 8 kênh với tần số lấy mẫu lên đến 24MHz. Sản phẩm tương thích với các giao thức phổ biến như I2C, SPI, UART, CAN, 1-Wire và nhiều chuẩn khác, giúp kỹ sư, sinh viên và người đam mê điện tử dễ dàng phân tích, kiểm tra và phát hiện lỗi trong các hệ thống vi điều khiển, mạch nhúng và dự án DIY.

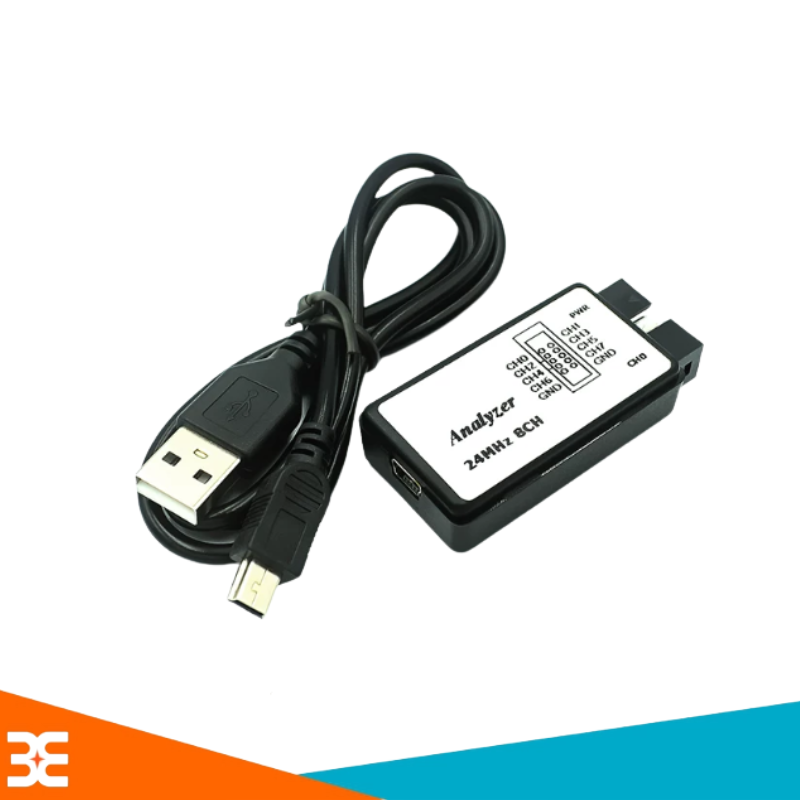

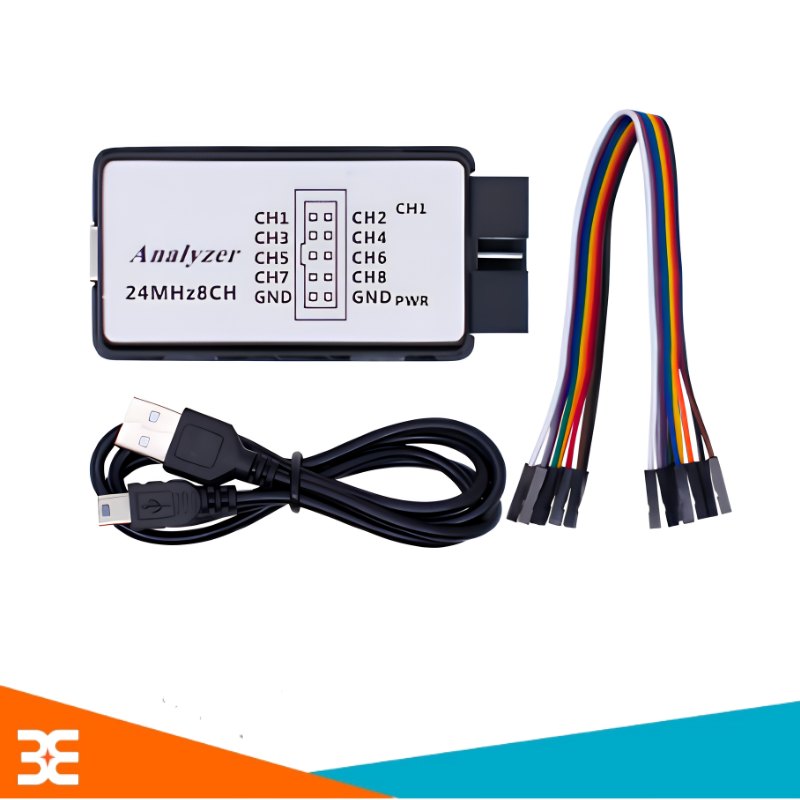

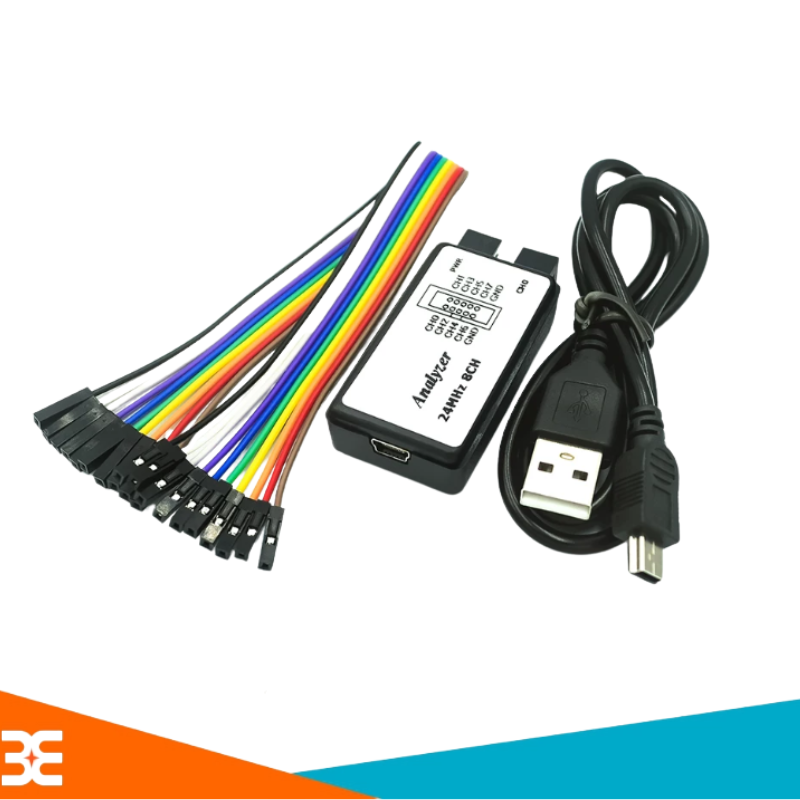

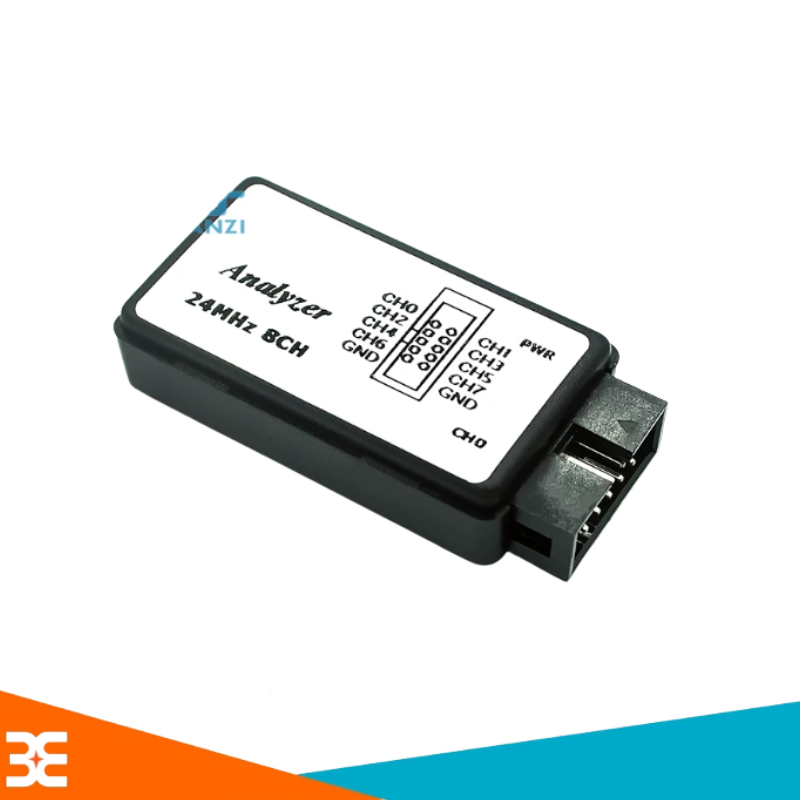

Module USB Saleae Logic Analyzer 8 kênh 24Mhz
Số kênh đầu vào (Channels): 8 kênh song song (CH1 – CH8).
Tần số lấy mẫu tối đa (Sampling Rate): Up to 24 MHz (24 triệu mẫu/giây).
Băng thông tín hiệu thực tế: 24 MHz: Phù hợp phân tích tín hiệu lên tới khoảng 3 - 4 MHz (tuân theo định lý Nyquist).
Hỗ trợ chọn linh hoạt các mức lấy mẫu thấp hơn: 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500kHz, 250kHz,...
Điện áp đầu vào chuẩn:
Hỗ trợ mức logic 3.3V và 5V (Chuẩn CMOS/TTL).
Khoảng điện áp hoạt động (Input Voltage Range): -0.5V đến 5.25V.
Mức logic nhận diện:
Low Level (V_IL): ≤ 0.8V
High Level (V_IH): ≥ 2.0V
Trở kháng đầu vào (Input Impedance): 100 kΩ || 10 pF (giảm thiểu nhiễu và tải lên mạch cần đo).
Dung lượng bộ nhớ (Buffer): Không giới hạn trên phần cứng; độ dài mẫu phụ thuộc vào dung lượng RAM của máy tính.
Cổng kết nối máy tính: USB 2.0 High-Speed.
Nguồn cấp: cấp trực tiếp thông qua cổng USB máy tính (5V DC), không cần nguồn ngoài.
Dòng tiêu thụ: ~50mA.

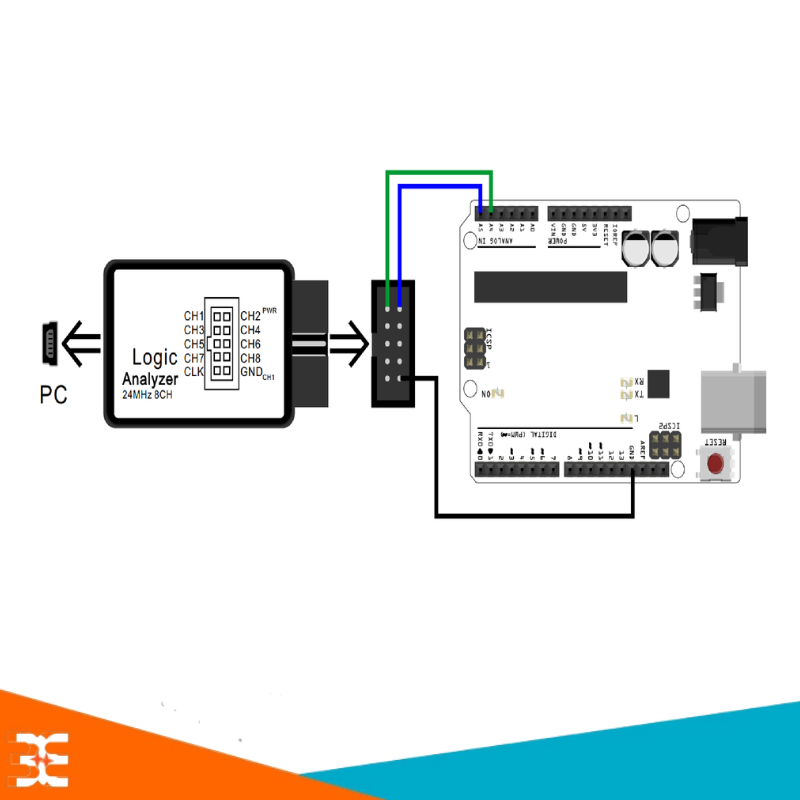

Sơ đồ cơ bản sử dụng mạch
Hỗ trợ tự động phân tích và giải mã tín hiệu truyền dữ liệu chuẩn thông qua phần mềm:
Các giao thức phổ biến: UART/USART, I2C, SPI.
Các giao thức mở rộng khác: CAN, LIN, 1-Wire, I2S/PCM, Manchester, Modbus, SWD, Parallel,...
Phần mềm hỗ trợ: Saleae Logic (Logic 1.x / Logic 2.x) hoặc Sigrok / PulseView (Mã nguồn mở).
Hệ điều hành tương thích: Windows (7, 10, 11), macOS, Linux.
