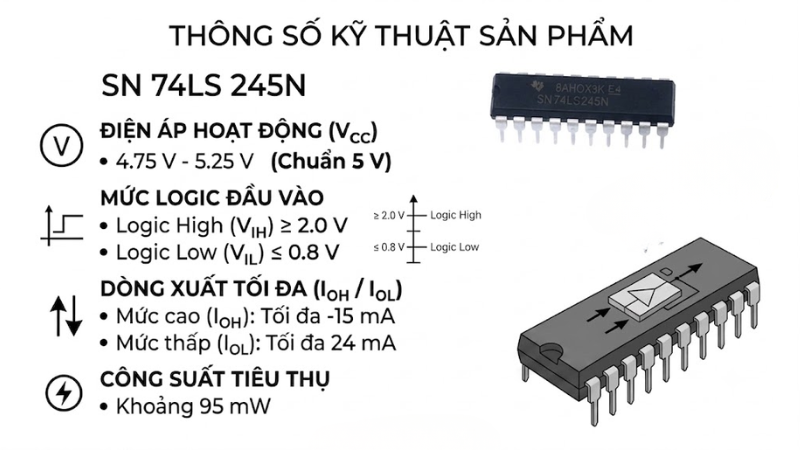

- Điện áp hoạt động (V_CC): 4.75 V - 5.25 V (chuẩn5 V).
- Mức logic đầu vào: V_IH ≥ 2.0 V (Logic High), V_IL ≤ 0.8 V (Logic Low).
- Dòng xuất tối đa (I_OH / I_OL): Tối đa -15 mA (mức cao) và 24 mA (mức thấp).
- Công suất tiêu thụ: Khoảng 95mW.
IC 74LS245 DIP-20 là bộ truyền nhận dữ liệu 8 bit hai chiều (Octal Bus Transceiver) thuộc dòng TTL 74LS, được thiết kế để truyền dữ liệu tốc độ cao giữa hai bus số với khả năng điều khiển hướng truyền và cho phép ngõ ra ba trạng thái (3-State). Sản phẩm được đóng gói DIP 20 chân cắm, thuận tiện cho việc lắp đặt, thay thế và thử nghiệm trên breadboard hoặc PCB, phù hợp cho các mạch vi điều khiển, bộ nhớ, giao tiếp bus dữ liệu, hệ thống nhúng và các ứng dụng điện tử số.

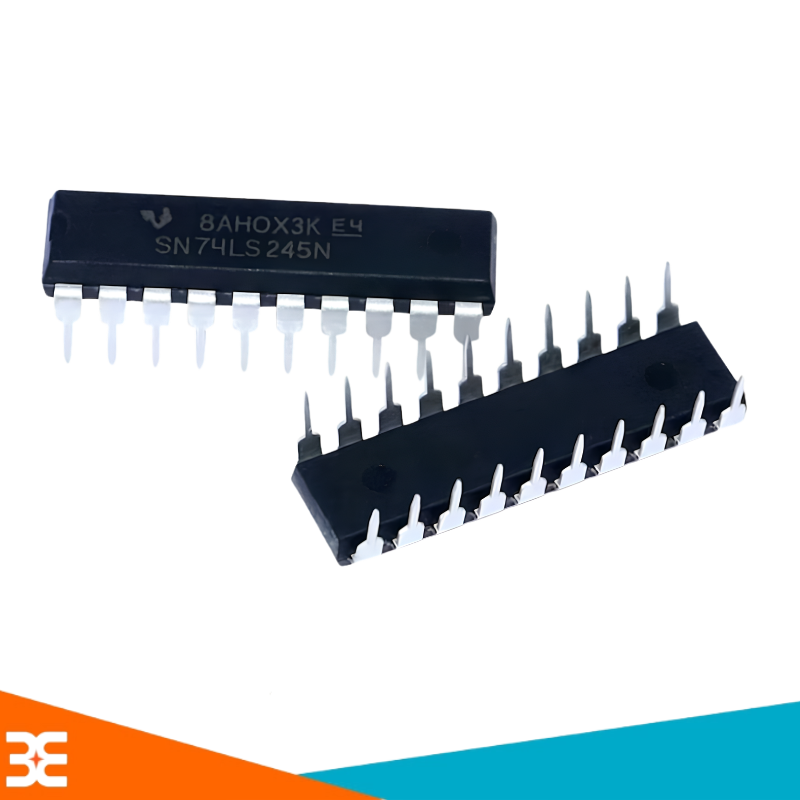

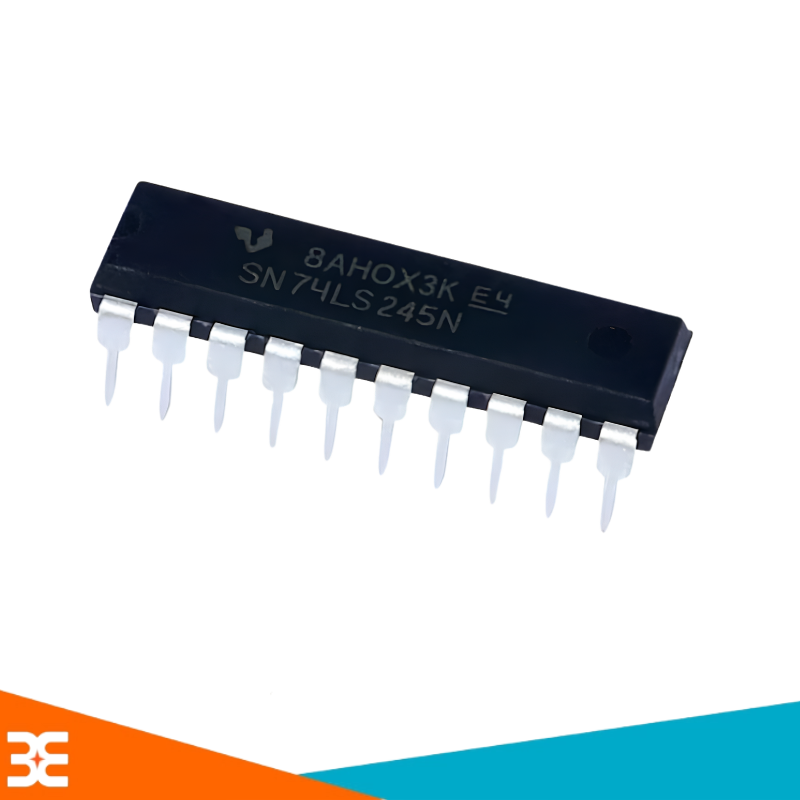

IC 74LS245 DIP 20 Chân cắm
- Điện áp hoạt động (V_CC): 4.75 V - 5.25 V (chuẩn5 V).
- Mức logic đầu vào: V_IH ≥ 2.0 V (Logic High), V_IL ≤ 0.8 V (Logic Low).
- Dòng xuất tối đa (I_OH / I_OL): Tối đa -15 mA (mức cao) và 24 mA (mức thấp).
- Công suất tiêu thụ: Khoảng 95mW.
Thông số điện áp & Dòng điện
- Kiểu chân (Package): DIP-20 (Cắm xuyên lỗ, 20 chân, khoảng cách chân 2.54 mm).
- Thời gian trễ truyền (Propagation Delay): Điển hình ≈12 ns.
- Chức năng điều khiển:
- Chân DIR (Direction): Chọn hướng truyền dữ liệu (Cao = A sang B, Thấp = B sang A).
- Chân OE (Output Enable): Cho phép xuất dữ liệu (Thấp = Hoạt động, Cao = Trở kháng cao / Hi-Z).
- V_CC: Chân 20 (5V) | GND: Chân 10 (0V)
- DIR: Chân 1 | OE: Chân 19
- Bus A (A1 – A8): Các chân 2, 3, 4, 5, 6, 7, 8, 9
- Bus B (B1 – B8): Các chân 18, 17, 16, 15, 14, 13, 12, 11
a. Đệm và mở rộng Bus dữ liệu (Data Bus Buffering)
- Tăng khả năng kéo tải: Khi vi điều khiển/vi xử lý (như 8051, STM32, Arduino) cần giao tiếp với nhiều IC cùng lúc trên một tuyến bus, dòng xuất của vi điều khiển có thể không đủ. 74LS245 đóng vai trò làm khâu đệm trung gian để tăng dòng lái (mức thấp chịu đến 24mA).
- Bảo vệ vi điều khiển: Đóng vai trò là lớp cách ly/bảo vệ các chân I/O đắt tiền của vi xử lý khỏi các sự cố chập cháy hoặc nhiễu trên tuyến bus ngoại vi.
b. Quản lý truyền dữ liệu Hai chiều (Bi-directional Data Transfer)
- Giao tiếp giữa vi xử lý với các bộ nhớ RAM/ROM ngoài hoặc các IC ngoại vi chung tuyến bus 8-bit. Nhờ chân DIR, hệ thống dễ dàng điều khiển luồng dữ liệu (Đọc: ngoại vi →CPU, Ghi: CPU → ngoại vi).
c. Cách ly tuyến Bus (Bus Isolation / Tri-state Control)
- Nhờ chân OE (Output Enable) có khả năng đưa các đầu ra về trạng thái trở kháng cao (Hi-Z/Ngắt kết nối), 74LS245 giúp ngắt hoàn toàn thiết bị khỏi tuyến bus khi không sử dụng, tr
