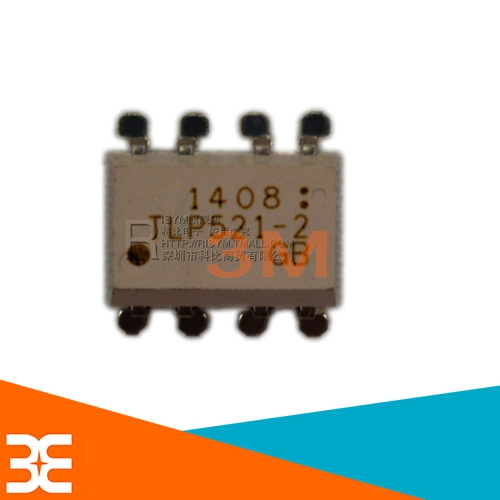

TLP521-2GB SOP-8 Optocouplers

Đánh giá sản phẩm
4.490₫ 6.000₫
Mã sản phẩm: PVX82750

TLP521-2GB SOP-8 Optocouplers giá rẻ



Giới thiệu TLP521-2GB SOP-8 Optocouplers

Để thực hiện việc đóng ngắt nhanh ở tần só cao và cách ly giữa các khối chênh lệch nhau về điện áp hay công suất thì không thể không nhắc đến Optocoupler (hay còn gọi là cách ly quang hay Opto-isolator) có cấu tạo gồm một bộ phát quang và một bộ cảm biến quang. Bộ phát quang gồm một Diode phát quang dùng để phát ra ánh sáng kích thích cho cảm biến quang dẫn, ở đây là transistor. TLP521-2 có tích hợp 2 Opto con ở trong



Thông số kỹ thuật

  • Kiểu chân cắm DIP
  • Diode:
    • Dòng thuận cực đại 50mA
    • Điện áp ngược cực đại 5V
  • Transistor: UCEO= 55V ; IC= 50mA
  • Dải nhiệt độ hoạt động: -55ºC~125ºC



Cách kiểm tra Opto

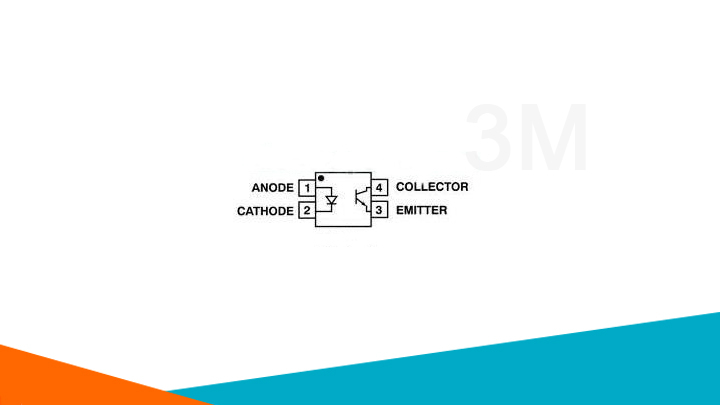

Cấu tạo Optocouplers

Cấu tạo Optocouplers

Dùng 2 đồng hồ để đo
Đồng hồ 1 click hai que đo vào chân 1 và 2 ( theo chiều A K) của diode trong opto để làm cho diode bên trong dẫn
Đồng hồ 2 đo hai chân 3 và 4. Nếu chân 1 và 2 dẫn thì 3 và 4 cũng dẫn.
Nếu không có nhiều đồng hồ thì thử bằng quả pin nhỏ để cấp nguồn test cho Opto
Bạn cứ test theo nguyên lý diode dẫn thì transistor trong opto cũng dẫn, nếu không được như thế thì opto hỏng



Ứng dụng

Như đã nói ở trên mục đích chính của opto là cách ly điện giữa các khối chênh lệch với nhau về điện áp và công suất, Opto chủ yếu được sử dụng trong các hệ thống điện – điện tử công suất lớn

Dưới dây là một ví dụ đơn giản

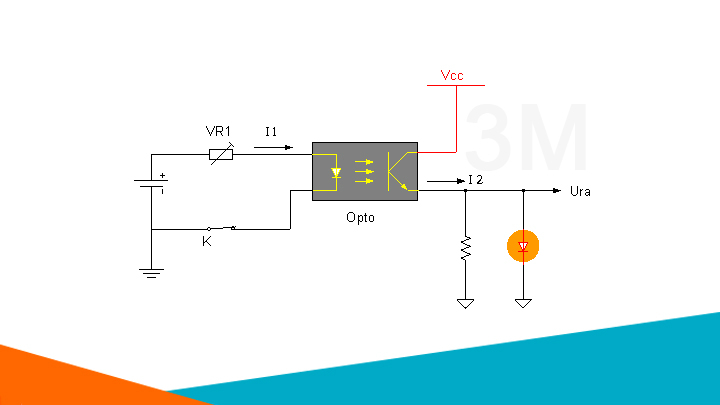

Mạch cơ bản dùng Optocouplers

Mạch cơ bản dùng Optocouplers



Hướng dẫn sử dụng và lưu ý

Cũng như các linh kiện điện tử bán dẫn khác, cần chú ý sử dụng tay hàn có nhiệt độ không quá cao khi hàn Opto

Ngoài ra  Opto là một linh kiện điện tử phân cực do đó cần chú ý thứ tự các chân và các cực khi lắp ráp

Các bạn có thể tìm mua thêm nhiều linh phụ kiện khác tại Linh kiện điện tử 3M. Hãy liên lạc với chúng tôi để nhận được những sản phẩm với chất lượng tốt nhất, giá thành hợp lý nhất cùng sự phục vụ và tư vấn tình
