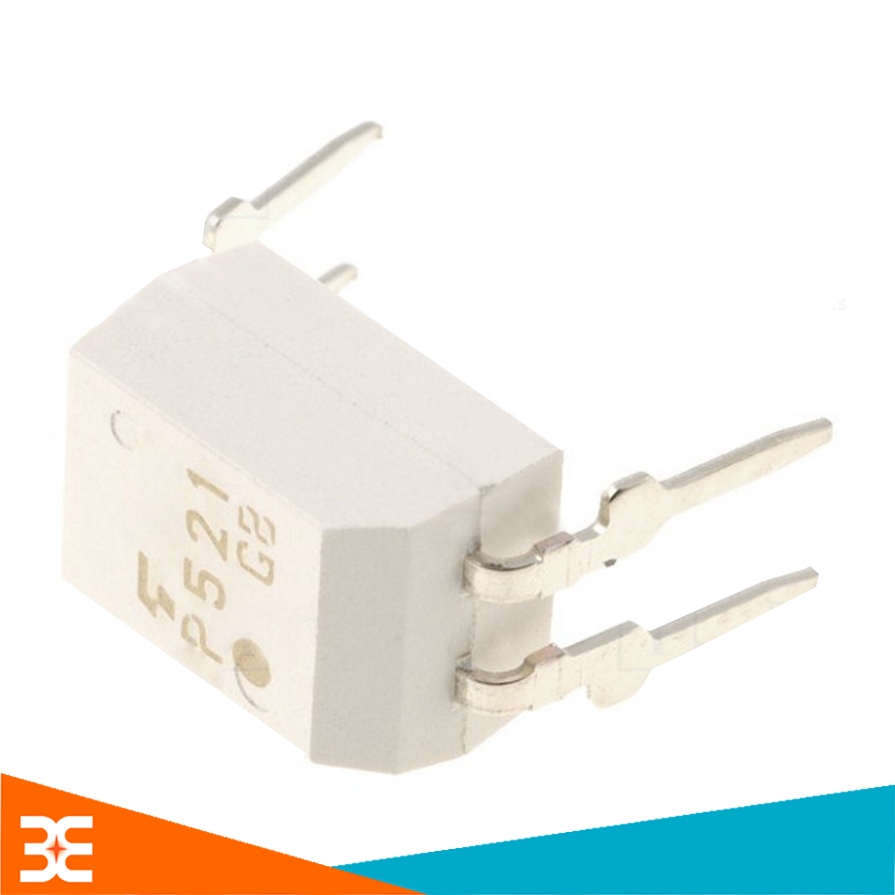

TLP521-1GB DIP-4 Optocouplers

TLP521-1GB DIP-4 Optocouplers

Trong lĩnh vực điện – điện tử, Optocoupler hay có tên gọi khác là Opto-isolator, là một linh kiện điện tử tích hợp có tác dụng chuyển tín hiệu điện thành tín hiệu quang để truyền đi. Mục đích chính của việc này là để cách điện giữa đầu vào và đầu ra. Một opto con có cấu tạo gồm một Diode phát và một transistor thu. TLP521 được tích hợp 1 Opto con ở trong.

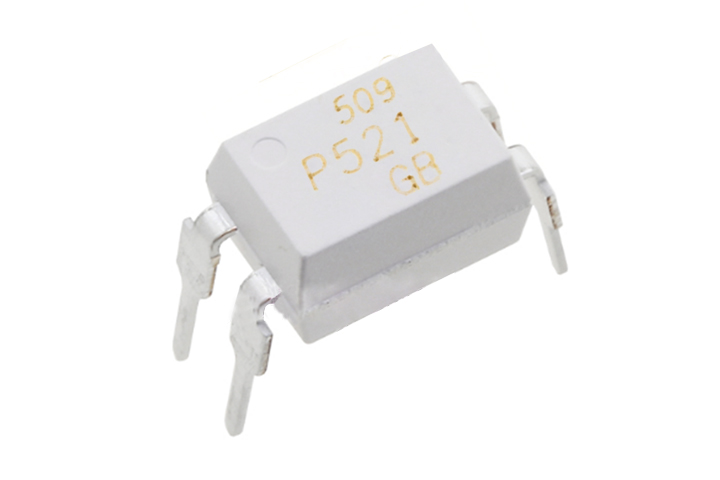

TLP521-1GB DIP-4 Optocouplers 1

Thông số kỹ thuật:

• Kiểu chân cắm DIP
• Diode:
  • Dòng thuận cực đại 70mA
  •    Điện áp ngược cực đại 5V
• Transistor:
  • U_CEO= 55V
  • I_C= 50mA
• Dải nhiệt độ hoạt động: -55ºC~125ºC

Ứng dụng

• Opto rất hay được sử dụng trong các hệ thống điện-điện tử công suất lớn, dùng để ngăn các xung điện áp cao hay các phần mạch điện công suất lớn có thể làm hư hỏng các ngõ điều khiển công suất nhỏ trên một bo mạch (như các các ngõ ra của Vi Xử Lý)
• Một số bạn thương nhầm lẫn giữa Opto và relay nhưng thực ra có sứ khác biệt rất lớn, Opto đóng cắt điều khiển theo điện áp và tần số đóng cắt rất cao, Opto có thể sử dụng để điều xung PWM được vì Diode có thể phát sáng ở các dải điện áp khác nhau còn relay chỉ có đóng và cắt. Một điểm trừ cho relay nữa là khi đóng cắt sẽ sinh tia lửa, không an toàn và phù hợp cho các mạch điện tử cần chống cháy nổ

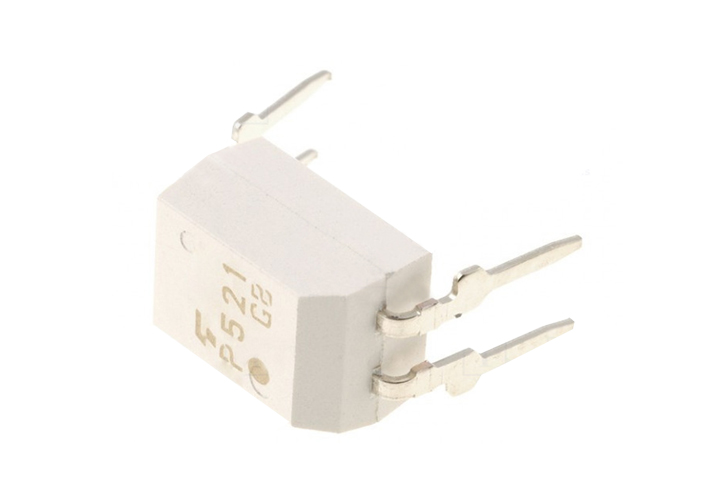

TLP521-1GB DIP-4 Optocouplers 2

Hướng Dẫn Sử Dụng Và Lưu Ý:

• Do transistor và Diode đều là những linh kiện điện tử phân cực do đó cần chú ý thứ tự các chân cũng như các cực khi lắp ráp
• Sử dụng nguồn cho Opto sao cho phù hợp với các điện áp và dòng cực đại
