Module nguồn AMS1117 cung cấp điện áp 3.3V/5V DC với độ ổn định cao thích hợp sử dụng cấp nguồn cho các board mạch điện tử, với các header được tích hợp sẳn để vừa có thể hàn vào board mạch, vừa có thể cắm vào testboard rât tiện lợi.

Module nguồn AMS1117

 Thông số kỹ thuật:

• Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB
• Điện áp đầu ra : 3.3V và 5V (DC)
• Dòng tiêu thụ module nguồn : <700mA
• Kích thước : 5.3cm x 3.5cm
• Tương thích tốt với MB102 breakboard

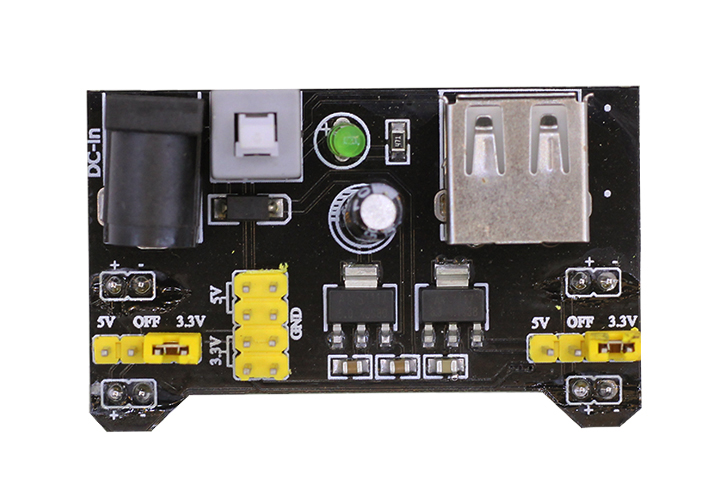

Mặt Bên Module nguồn AMS1117

 Các kết nối:

• Đầu vào :
  • Sử dụng Jack DC (5-12VDC)

  •   USB (5V)

• Đầu ra : jump 2.54mm được ghi giá trị trên module

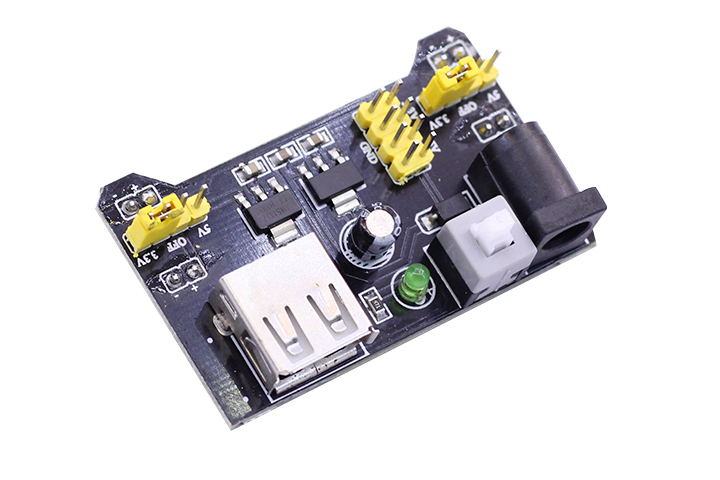

Hình ảnh thực tế:

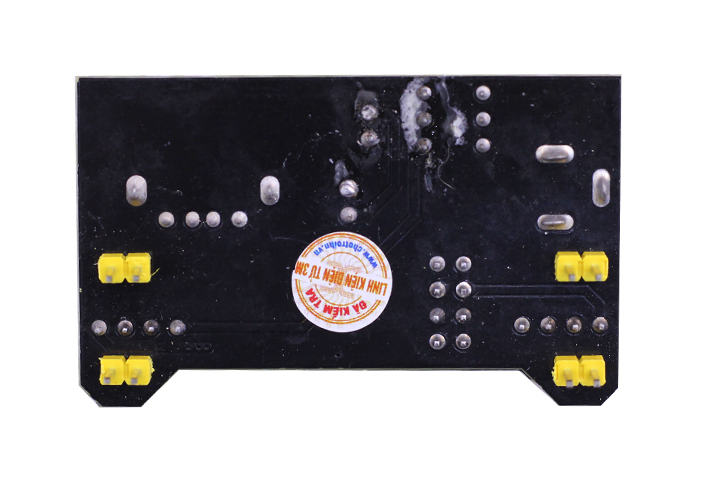

Mặt Sau Module nguồn AMS1117

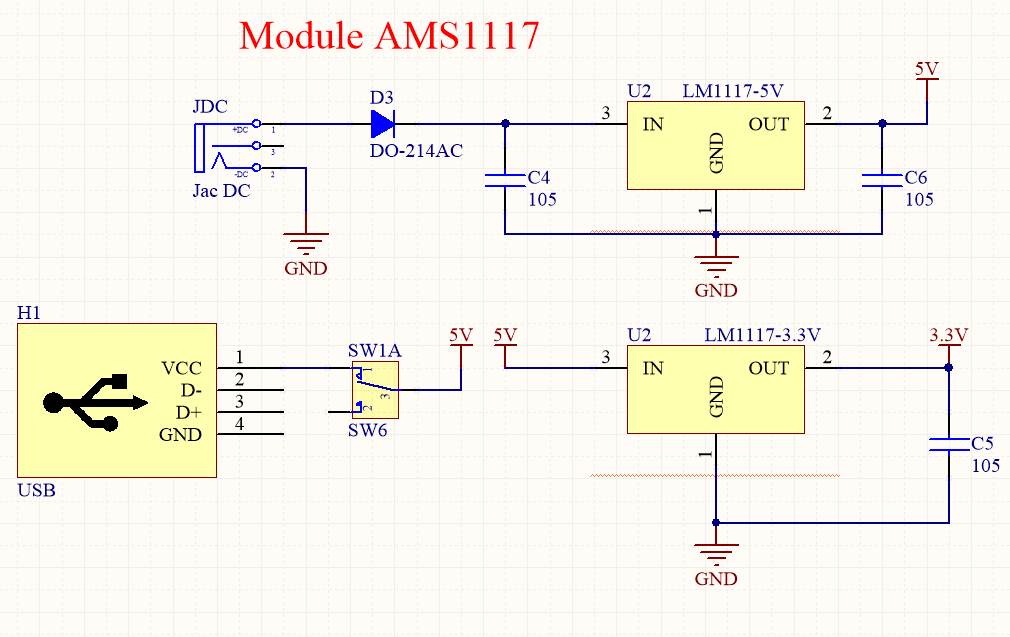

Sơ đồ nguyên lý :

Nguyên lý hoạt động:

• Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động .

• IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module

• IC nguồn AMS117-5 thiết lập điện áp 5V cho module

• Dòng điện ra tối đa là 700mA .

• Điện áp tối đa đầu vào là 15V.

Ứng dụng thức tế

Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như :

• Module GPS

• Module RF NRF24L01

• LCD

• Cảm biến các loại
