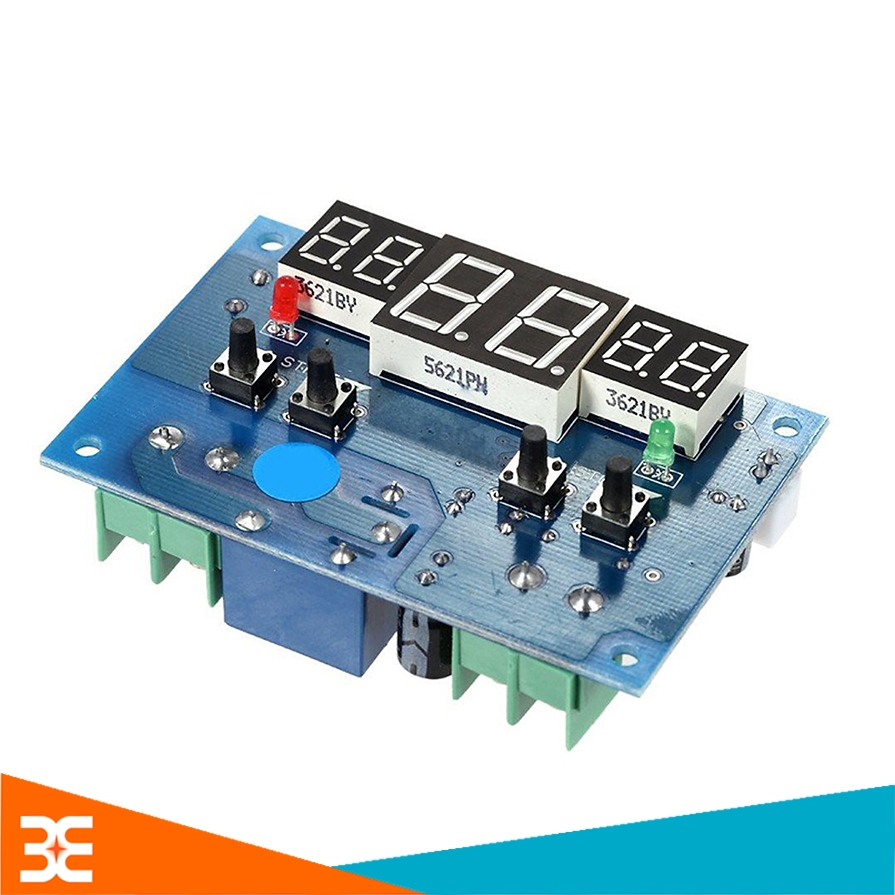

Module Khống Chế Nhiệt Độ XH-W1401

Module Khống Chế Nhiệt Độ XH-W1401

Khi Nhiệt Độ Thiết Lập Ban Đầu > Nhiệt Độ Dừng, và Khi Nhiệt Độ Cảm Biến ≥ Nhiệt Độ Thiết Lập Ban Đầu, Ngõ Ra. Tích Cực, Relay Đóng , Khi Nhiệt Độ Cảm Biến ≤ Nhiệt Độ Dừng, Relay Mở.

Module Khống Chế Nhiệt Độ XH-W1401

Thông Số Kĩ Thuật:

• Nguồn Cấp module khống chế: 9 - 12VDC

• Dòng Tiêu Thụ: ≤ 3mA , ≤ 60mA Khi Đóng Relay

• Dãy Nhiệt Hoạt Động: -9°C ~ 99°C

• Ngõ Ra: Thường Mở Relay - Dòng Tải Tối Đa 10A

• Đầu Dò Nhiệt Độ: Nhiệt Điện Trở 10K 0.5m

• Led Hiển Thị: Led 7

• Cài Đặt Nhiệt Độ Bằng Nút Nhấn

• Khống Chế Nhiệt Độ Bằng Relay

• Kích Thước: 78 x 51mm

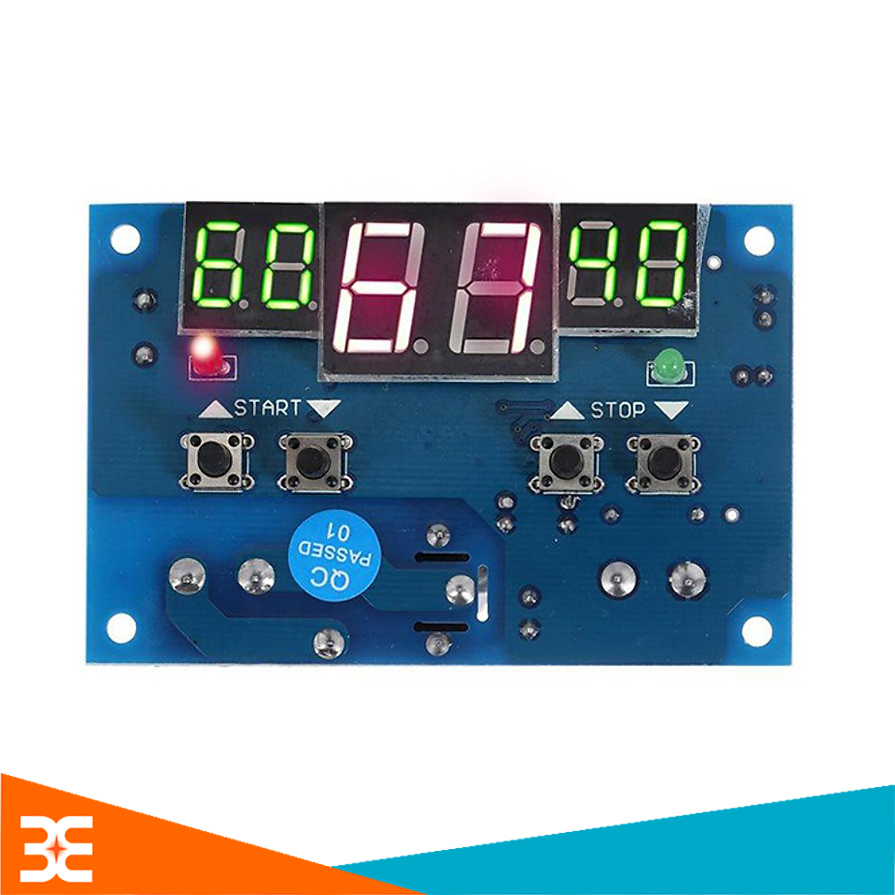

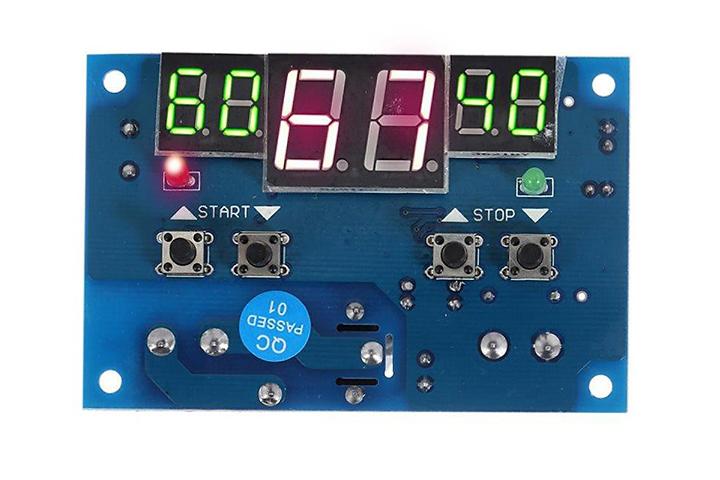

Mặt Trước Module Khống Chế Nhiệt Độ XH-W1401

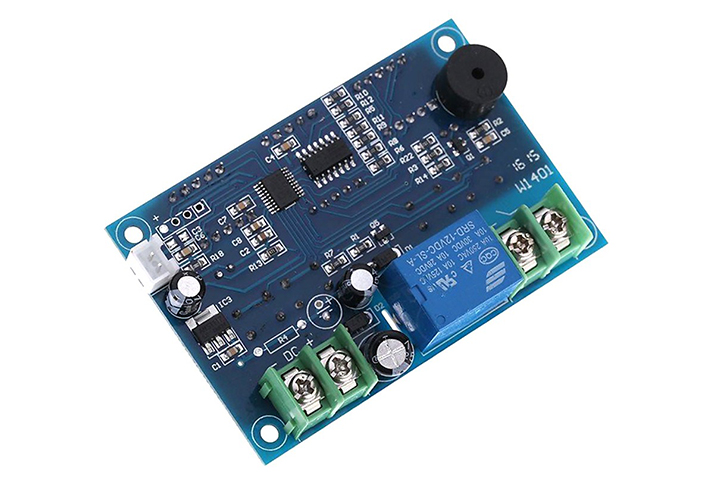

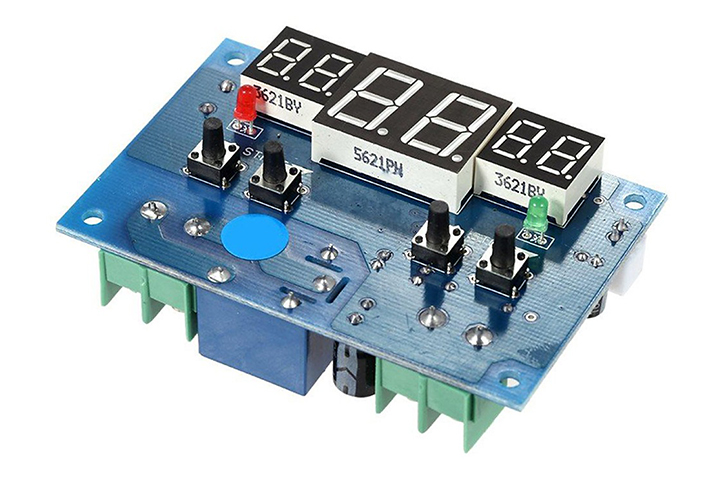

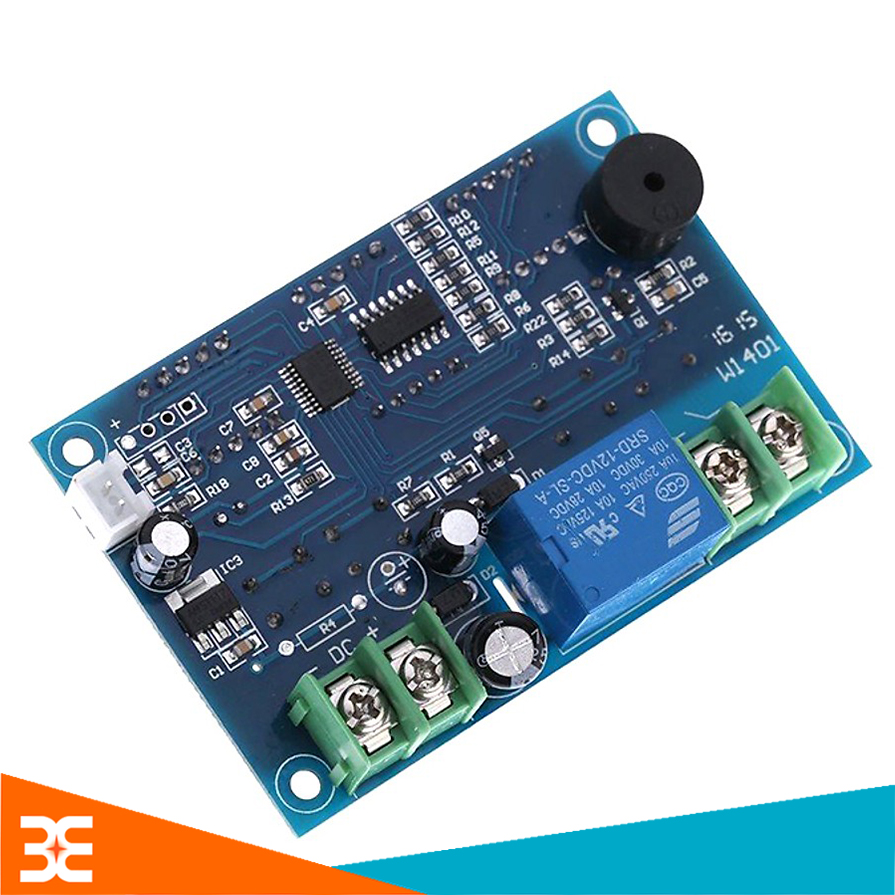

Mặt Bên Module Khống Chế Nhiệt Độ XH-W1401

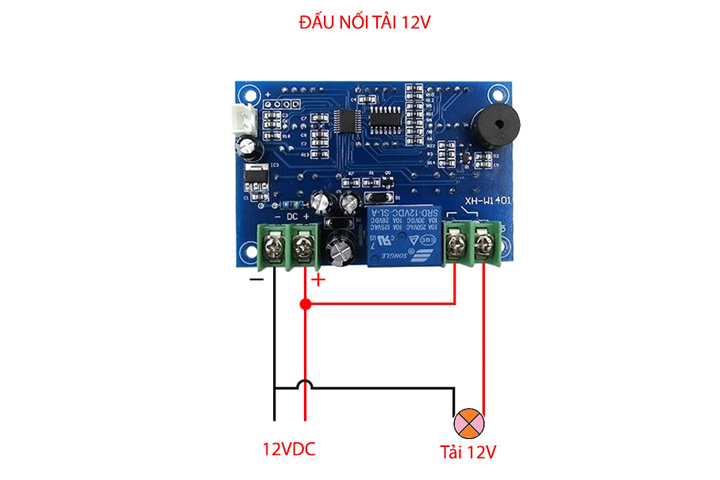

Sơ đồ kết nối với tải 12VDC:

•  2 chân DC (+/-) để cấp nguồn 12V
• 2 chân còn lại 1 chân nối với +12V, chân còn lại nối với cực (+) của tải

Sơ Đồ Kết Nối tải 12V Của  Module Khống Chết Nhiệt Độ XH-W1401

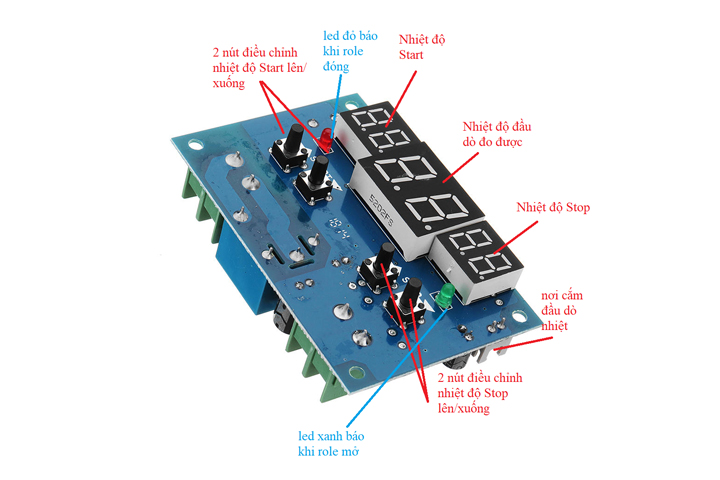

Bảng Thông Số  Module Khống Chết Nhiệt Độ XH-W1401

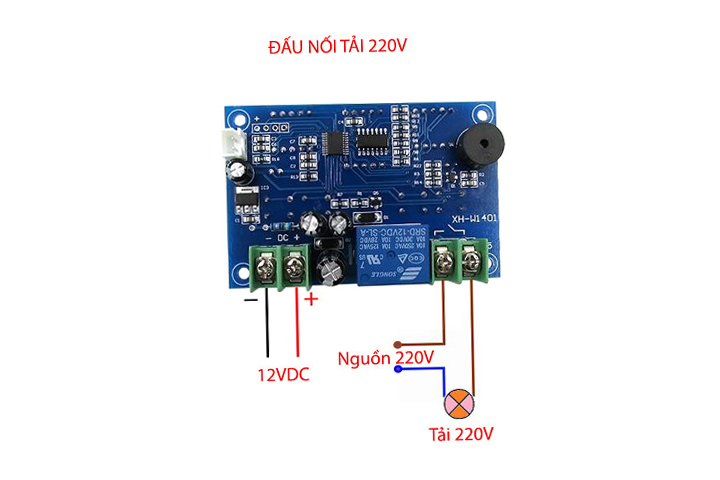

Sơ Đồ Nối Tải 220V Của Module Khống Chết Nhiệt Độ XH-W1401

Hướng dẫn sử dụng:

• Cài đặt chế độ:

1. Chế độ COLD START: nhiệt độ Start > nhiệt độ Stop

• Khi nhiệt độ đo được ≥ nhiệt độ Start thì role sẽ đóng (thiết bị hoạt động) & led đỏ sẽ sáng, khi giảm xuống ≤ nhiệt độ Stop thì role sẽ mở(thiết bị sẽ tắt) & led xanh sẽ sáng

• Ví dụ: đặt nhiệt độ Start là 30 ° C, nhiệt độ Stop là 25 ° C, khi giá trị nhiệt độ đo được 30 ° C, rơle đóng - thiết bị hoạt động, led đỏ sáng; Khi giá trị nhiệt độ được phát hiện ≤ 25 ° C, rơle bị ngắt kết nối, led xanh sáng.

2. Chế độ HOT STOP: nhiệt độ Start < nhiệt độ Stop

• Khi nhiệt độ đo được lớp hơn nhiệt độ Stop thì role mở - thiết bị tắt, led xanh sáng, nhỏ hơn nhiệt độ Start thì role đóng - thiết bị bật, led đỏ sáng

• Ví dụ: Nhiệt độ Stop = 50, nhiệt độ Start là 45, nếu nhiệt độ đo được lớn hơn 50 độ thì sẽ ngắt thiết bị, nhiệt độ quay trở lại 45 độ thì sẽ bật thiết bị

3. Chế độ  START = STOP: Khi nhiệt độ đo được lớn hơn hoặc bằng nhiệt độ START (STOP) thì thiết bị sẽ tắt, nhỏ hơn nhiệt độ START (STOP) thì thiết bị sẽ bật

• Nếu muốn điều chỉnh nhiệt độ Start (hoặc Stop) ta chỉ cần ấn nút điều chỉnh lên/xuống
