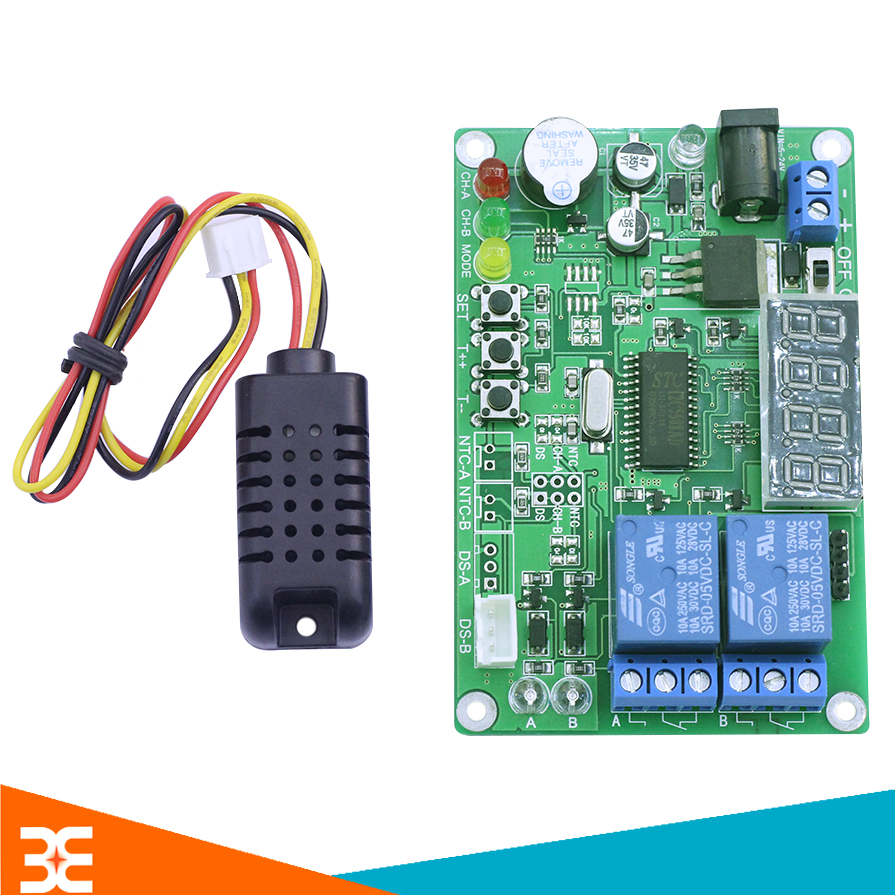

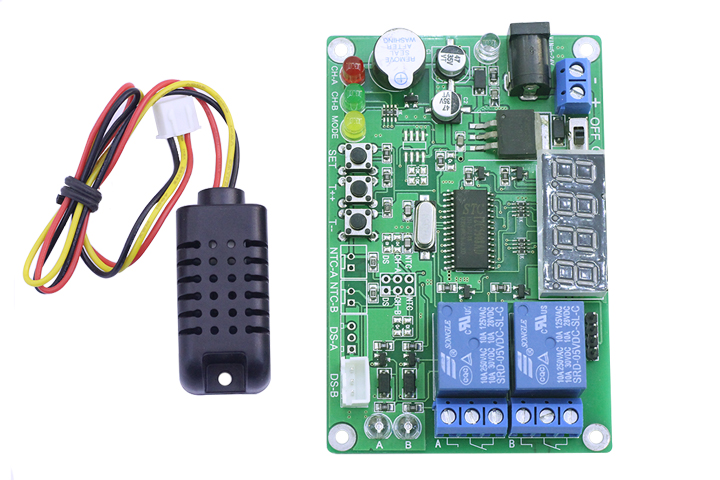

Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21

Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21

Module Khống Chế Nhiệt Độ - Độ Ẩm DHT21 với độ chính xác cao,.khống chế, điều khiển, nâng cao độ an toàn cho các thiết bị liên quan. Sản phẩm sử dụng dễ dàng, không cần lập trình, chỉ cần có các kiến thức cơ bản về mạch điện dừng để làm buồng ấp trứng, buồng bảo quản đồ khô...

Thông Số Kỹ Thuật Của Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21

• Điện áp vào: 5-24V (khuyến khích dùng với điện áp <12V)

• Dải nhiệt độ: -40 đến 80^oC

• Dải độ ẩm: 0% đến 99,9%

• Độ chia nhỏ nhất: 0.1

• Thông số đã cài đặt không bị mất khi cắt nguồn

• Relay kiểm soát kép 250V-10A

• 4 chế độ hoạt động PP1-PP4

• Kích thước: 9,4×6,2x2cm

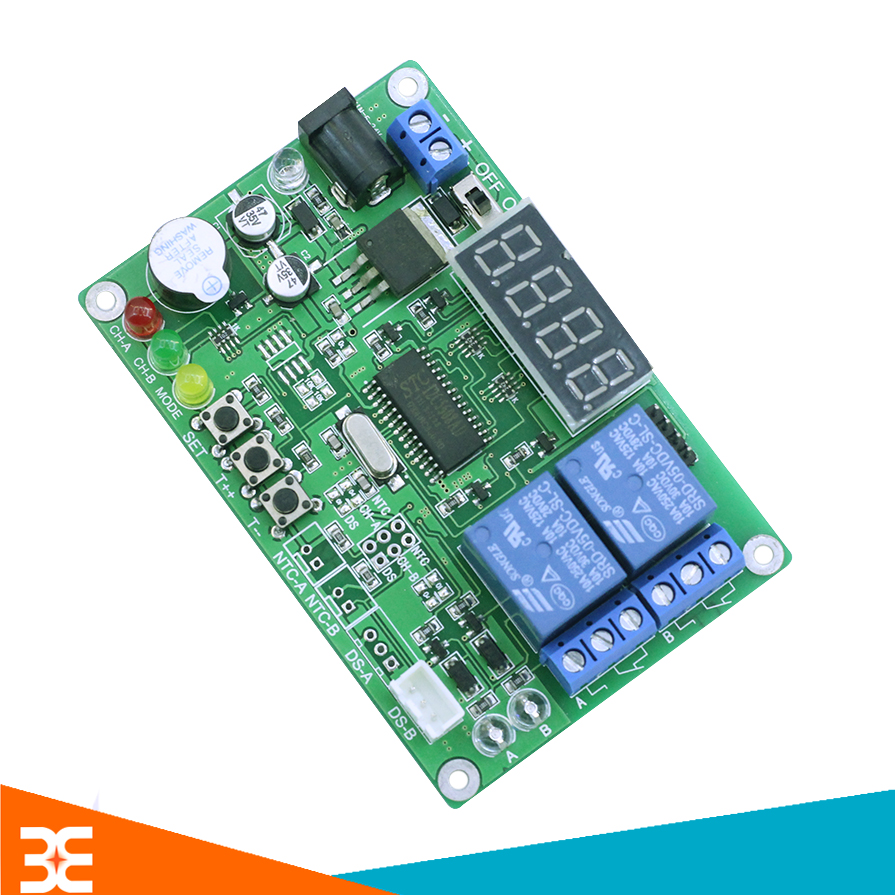

Module Khống Chế Nhiệt Độ- Độ Ẩm DHT21

                       Hướng Dẫn Sử Dụng Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21

Video hướng dẫn sử dung:

Cách Cài Đặt Module DHT21:

• Nhấn Set 1 lần (đèn đỏ nháy): màn hình hiển thị dạng xx.xH cài đặt độ ẩm.    Dùng các nút T++ và T- – để cài đặt

• Nhấn Set 2 lần (đèn đỏ nháy): màn hình hiển thị dạng H x.x cài đặt dH. Mặc định là 0. (tác dụng dH mình nói rõ  trong video)

• Nhấn Set 3 lần (đèn xanh nháy): màn hình hiển thị dạng xx.xC cài đặt nhiệt độ. Dùng các nút T++ và T- – để cài đặt

• Nhất Set 4 lần (đèn xanh nháy): màn hình hiển thị dạng  L x.x cài dT. Mặc định là 0 (tác dụng dT mình nói rõ trong video)

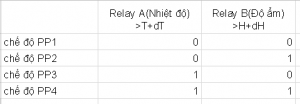

• Nhấn Set 5 lần (đèn vàng sáng): màn hình hiển thị PPx  cài đặt chế độ PP1 đến PP4. Tác dụng chọn chế độ điều khiển relay

                                                                                                                   0 là tắt. 1 là bật

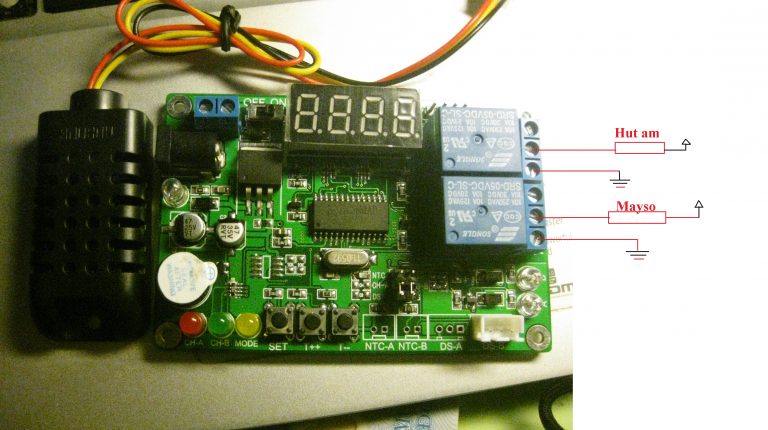

Ví dụ cách đấu nối Module Khống Chế Nhiệt Độ-Độ Ẩm DHT21:

• Bên trên là cách đấu nối đơn giản, sử dụng 2 tiếp điểm thường đóng trên relay để bật tắt Mayso và Hút ẩm (mình sử dụng ở chế độ PP2).

• Các bạn có thể linh hoạt sử dụng tiếp điểm thường mở và thường đóng, kết hợp với 4 chế độ cài đặt để điều khiển theo ý muốn của mình.

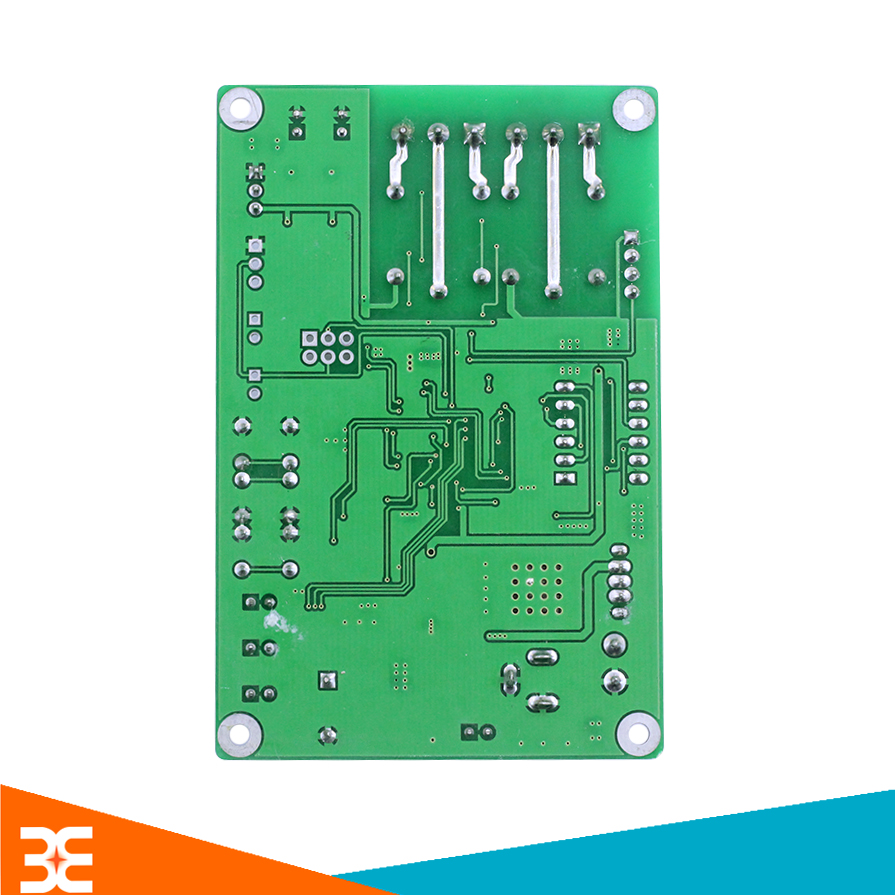

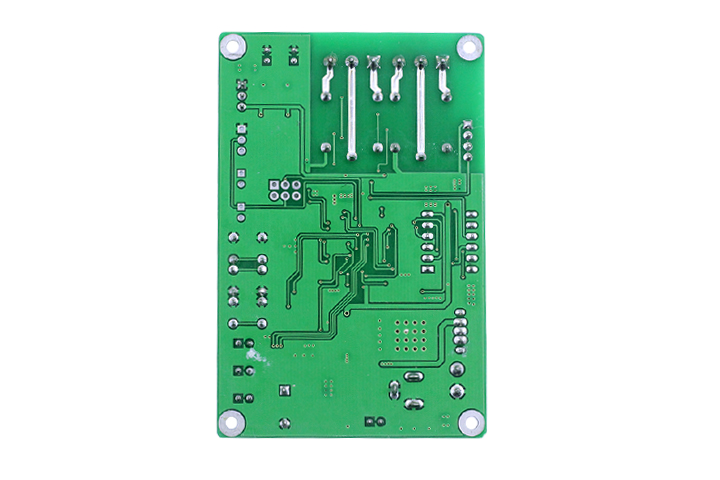

Mặt Sau Module Khống Chế Nhiệt Độ -Độ Ẩm DHT21
