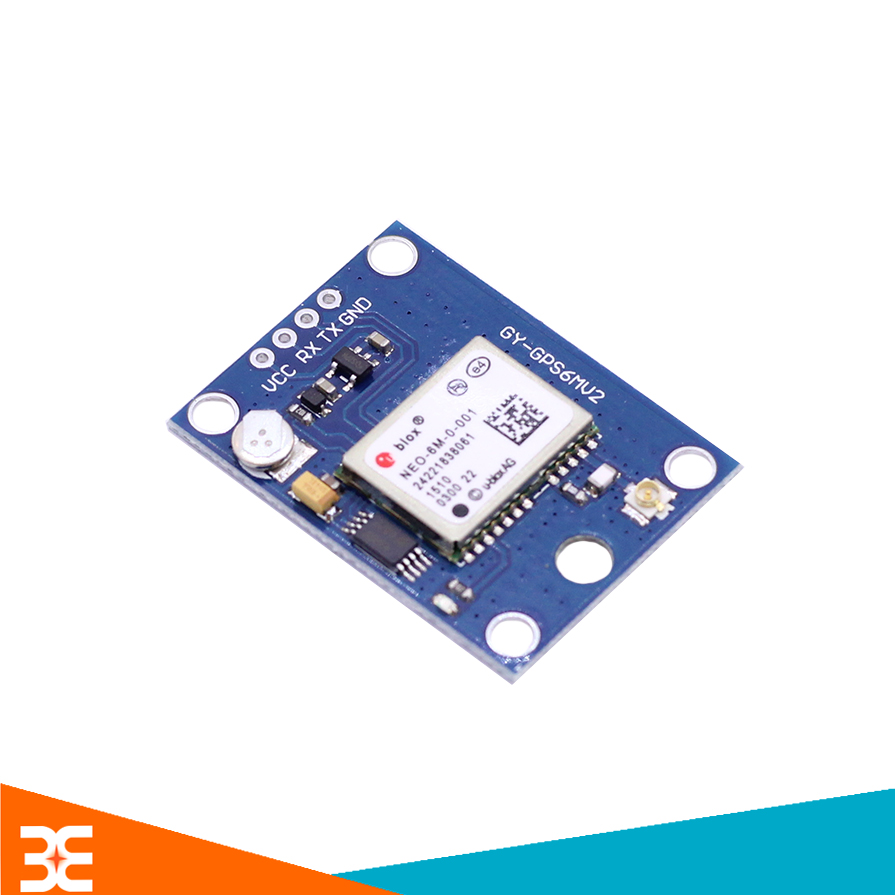

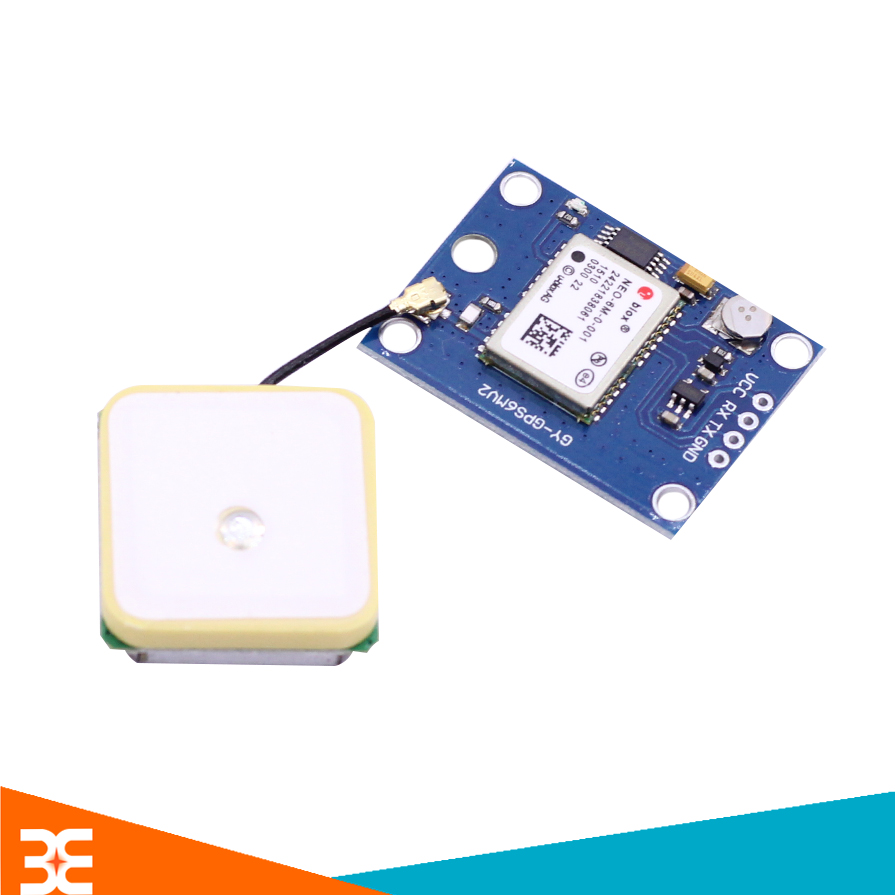

Module GPS GY-NEO6M EEPROM MWC APM2.5 3V-5V( Gồm Anten )

Module GPS GY-NEO6M EEPROM MWC APM2.5 3V-5V( Gồm Anten )

Module GPS GY-NEO6M EEPROM MWC APM2.5 3V-5V( Gồm Anten ) tương thích với nhiều module điều khiển chuyến bay, cung cấp kiểm tra máy tính GPS,... Module với ăng ten bằng sứ, cho tín hiệu mạnh, nhanh.

Module GPS GY-NEO6M EEPROM MWC

 Thông số kỹ thuật:

• Điện áp tiêu thụ : 3.3V ~5VDC

• Dòng tiêu thụ : 55mA

• Giao tiếp UART/TTL

• Refresh Rate : 1-5Hz

• Baudrate : 9600(Default),1200,2400,4800,19200,38400,57600,11500,230400,460800,921600

• Receive band : L1 [1575.42MHz]

• Tracking channel : 50

• Support DGPS [WAAS,EGNOS ,MSAS]

• Size : 25x35mm

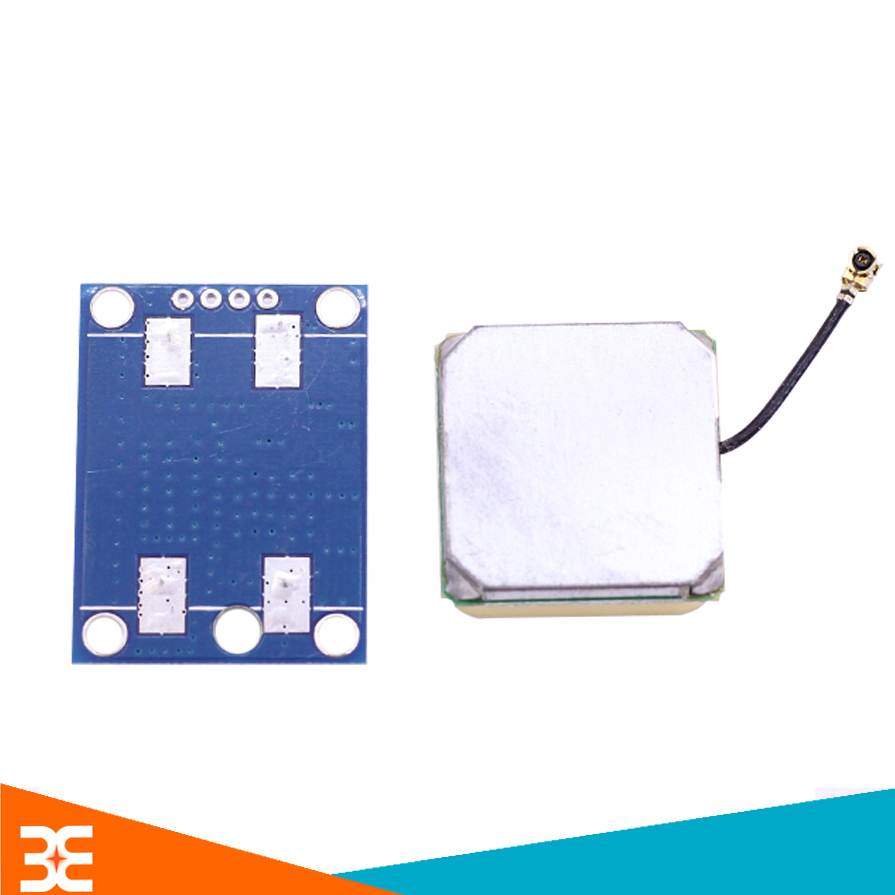

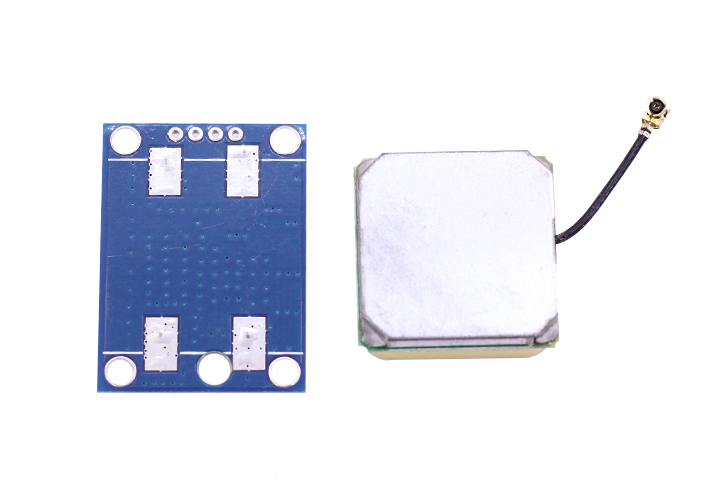

Mặt Sau Module GPS GY-NEO6M EEPROM MWC

Cách kết nối chân module GPS với arduino:

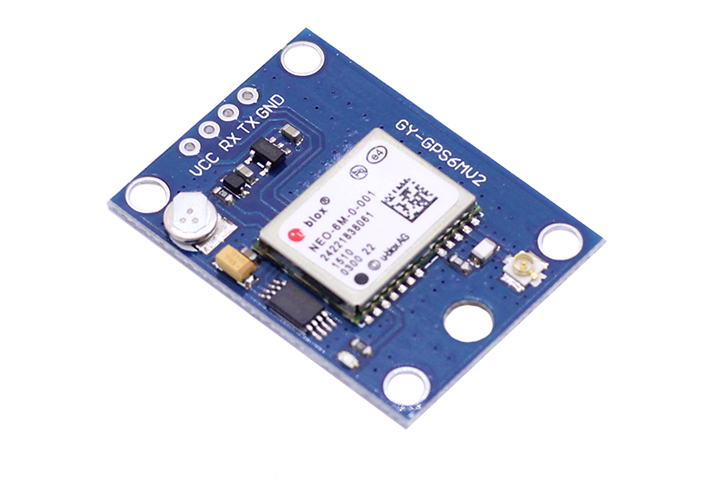

Mặt Bên Module GPS GY-NEO6M EEPROM MWC

Chúng ta cũng có thể sử dụng phần mềm do nhà sản xuất Ublox cung cấp:

• Link tải phần mềm : https://www.u-blox.com/en/product/u-center-windows

• Chuẩn bị :

  • Mạch chuyển đổi UART/USB

  • 1 Module GPS

• Ta kết nối Mạch chuyển đổi UART/USB với module GPS :

• Kết nối mạch chuyển đổi với máy tính , bật phần mềm và sử dụng

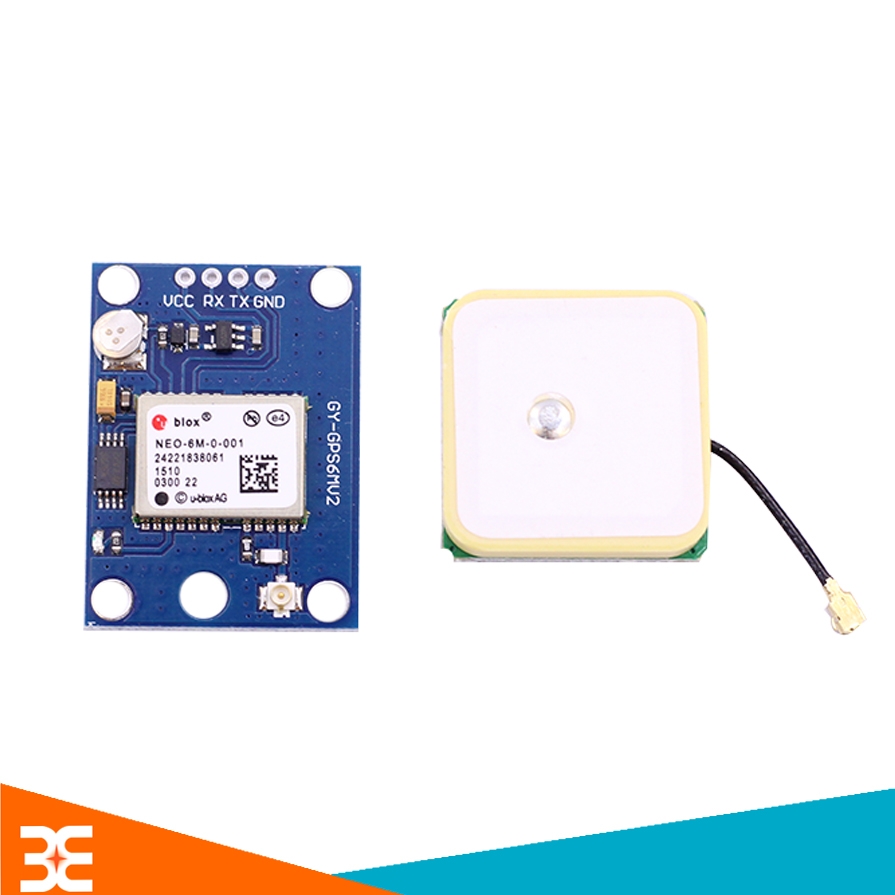

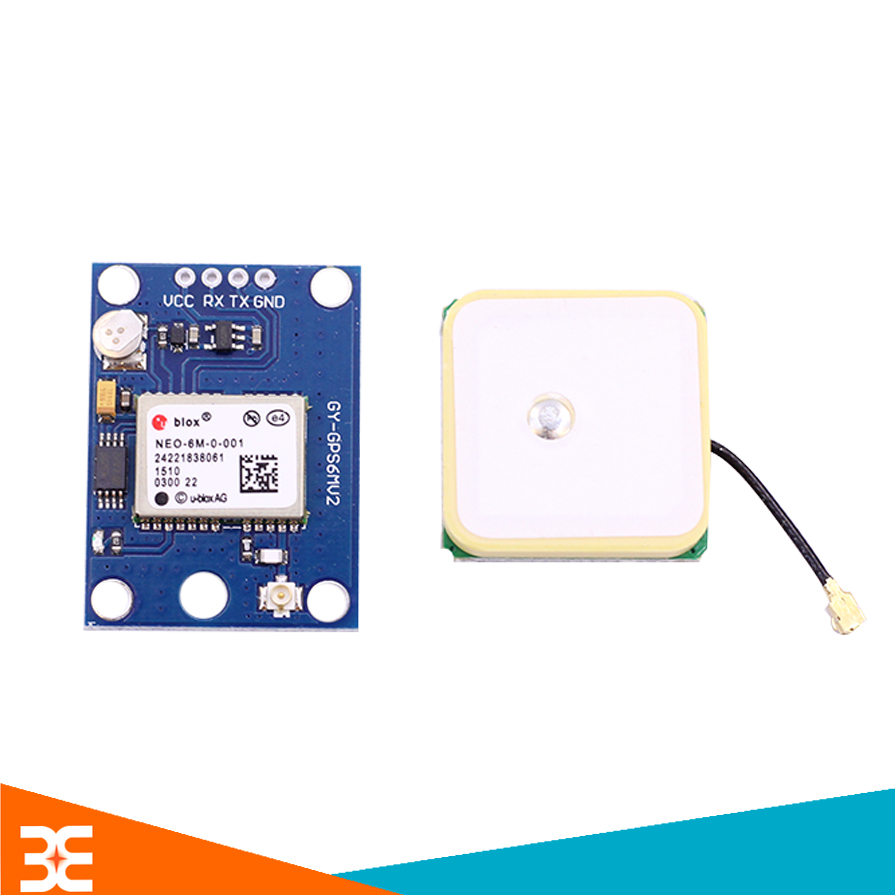

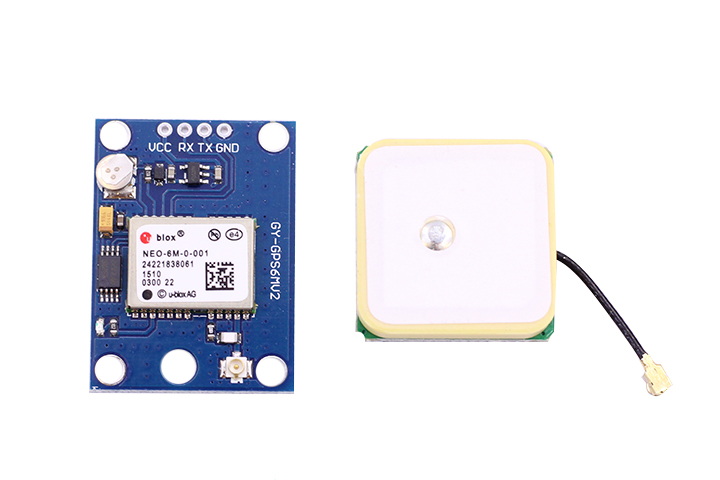

Mặt Trước Module GPS GY-NEO6M EEPROM MWC
