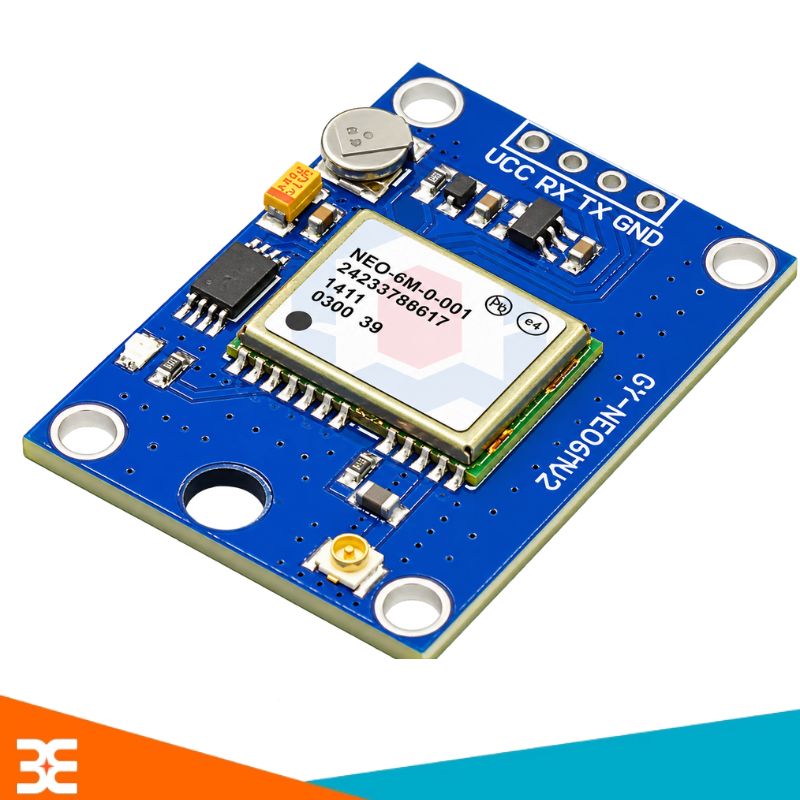

Module định vị gps GY-NEO-6M V2 kèm ăng ten gốm chủ động

Module định vị GPS GY-NEO-6M V2 kèm ăng ten gốm chủ động là mạch thu tín hiệu định vị vệ tinh GPS, được sử dụng để xác định vị trí địa lý, tốc độ di chuyển, hướng di chuyển và thời gian trong các hệ thống điện tử. Module sử dụng bộ thu GPS NEO-6M, hỗ trợ tiếp nhận và xử lý tín hiệu từ các vệ tinh GPS để cung cấp dữ liệu định vị. Thông tin sau khi xử lý được truyền đến vi điều khiển thông qua giao tiếp UART, giúp người dùng dễ dàng tích hợp vào các dự án sử dụng Arduino, ESP32, STM32 và các nền tảng nhúng khác.

Đặc điểm nổi bật

• Bộ thu GPS NEO-6M: Hỗ trợ tiếp nhận và xử lý tín hiệu vệ tinh GPS, cung cấp dữ liệu phục vụ định vị và dẫn đường.

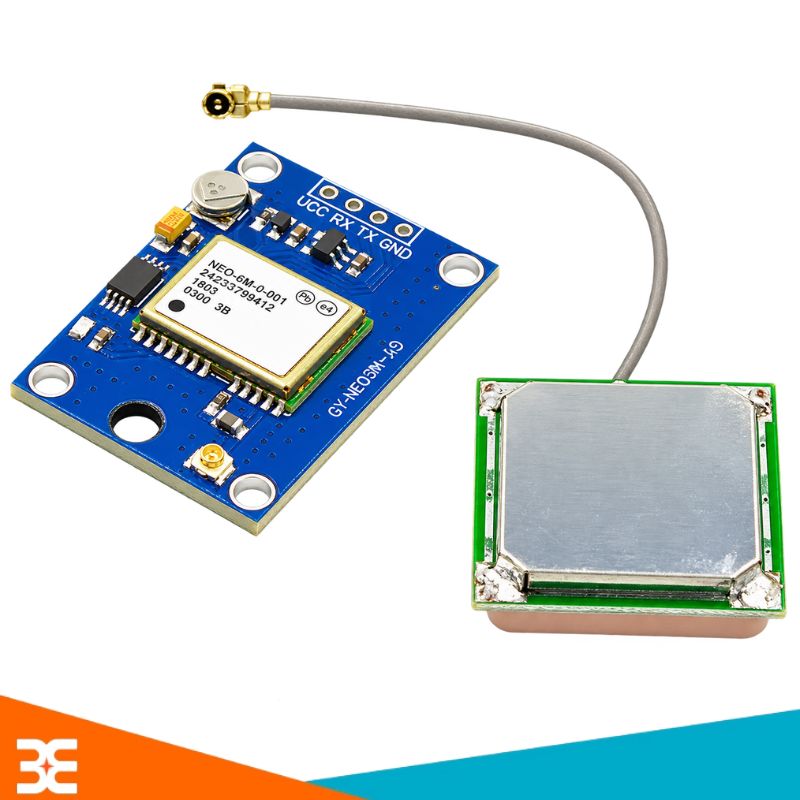

• Ăng ten gốm chủ động: Đi kèm ăng ten rời kết nối qua đầu U.FL/IPEX, hỗ trợ cải thiện khả năng thu tín hiệu trong môi trường phù hợp.

• Độ chính xác định vị tốt: Bộ thu NEO-6M có độ chính xác vị trí danh định khoảng 2.5m CEP trong điều kiện thử nghiệm tiêu chuẩn.

• Giao tiếp UART TTL: Cho phép truyền dữ liệu GPS đến vi điều khiển với tốc độ mặc định 9600 bps.

• Hỗ trợ giao thức NMEA: Cung cấp dữ liệu tọa độ, tốc độ, thời gian và các thông tin liên quan đến trạng thái định vị.

• Tích hợp EEPROM: Hỗ trợ lưu cấu hình thiết bị.

• Có pin dự phòng: Hỗ trợ duy trì dữ liệu phục vụ khởi động lại bộ thu trong điều kiện phù hợp.

• Nguồn cấp linh hoạt: Bo mạch hỗ trợ nguồn điện 3.3V – 5V DC.

• Thiết kế nhỏ gọn: Thuận tiện khi tích hợp vào robot, mạch điều khiển và thiết bị định vị.

Thông số kỹ thuật

Ứng dụng của Module GPS GY-NEO-6M V2

• Module được sử dụng để xác định tọa độ GPS, tốc độ di chuyển và ghi nhận thông tin hành trình trong các thiết bị theo dõi vị trí.
• Có thể tích hợp vào robot di động hoặc mô hình xe tự hành để cung cấp dữ liệu vị trí phục vụ các thuật toán dẫn đường và điều khiển.
• Phù hợp cho học sinh, sinh viên và người nghiên cứu điện tử thực hành giao tiếp UART, đọc dữ liệu NMEA và xây dựng hệ thống định vị GPS.
• Module có thể kết hợp với ESP32, STM32 hoặc các bộ điều khiển khác để phát triển hệ thống thu thập vị trí và truyền dữ liệu lên nền tảng IoT thông qua kết nối mạng bổ sung.
• Sử dụng trong các hệ thống ghi nhận tọa độ, thời gian và tốc độ để phục vụ phân tích hành trình hoặc nghiên cứu thực nghiệm.

Lưu ý khi sử dụng

• Không cấp nguồn vượt quá giới hạn cho phép của bo mạch.

• Chú ý mức logic của chân RX, đặc biệt khi kết nối với vi điều khiển sử dụng tín hiệu 5V.

• Nên đặt ăng ten ở vị trí có tầm nhìn thông thoáng lên bầu trời để tăng khả năng thu tín hiệu.

• Tránh đặt ăng ten gần vật kim loại lớn hoặc nguồn gây nhiễu điện từ.

• Khi khởi động lần đầu hoặc sau thời gian dài không sử dụng, module có thể cần thêm thời gian để xác định vị trí.

• GPS chỉ cung cấp dữ liệu định vị, không tự truyền vị trí qua Internet; cần kết hợp thêm module truyền thông nếu muốn giám sát từ xa.

• Độ chính xác định vị phụ thuộc vào điều kiện thu vệ tinh, môi trường và cấu hình thiết bị.
