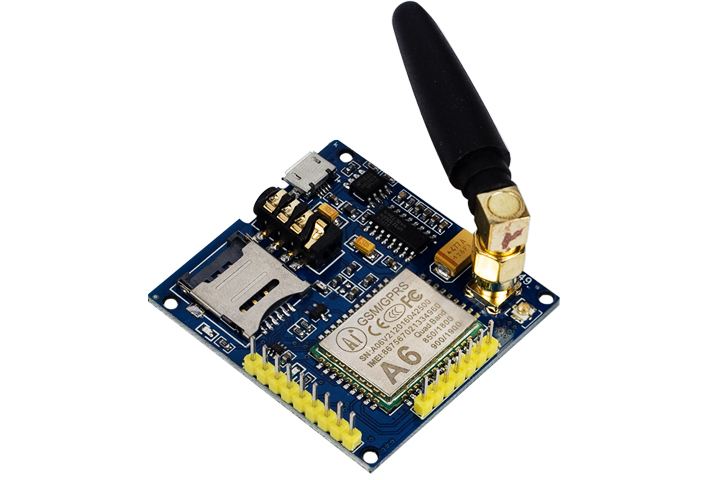

Module Sim GPRS Class10 GMS A6 / SMS

Module Sim GPRS Class10 GMS A6 / SMS là sản phẩm có Board mạch được phát triển dựa trên module GSM/GPRS A6C với những tính năng như kết hợp GSM, GPRS và hỗ trợ kết nối camera rời 0.3M pixel. Board mạch được thiết kế nhỏ gọn, tiện lợi phù hợp với những bạn muốn tìm hiểu, thử nghiệm những ứng dụng sử dụng GSM, GPRS và Camera.

gsm-a6-module

Module Sim GPRS Class10 GMS A6 / SMS

Thông Số Kĩ Thuật:

  • Điện áp hoạt động 3.3V - 4.2V;
  • Nhiệt độ hoạt động -30°C đến + 80°C.

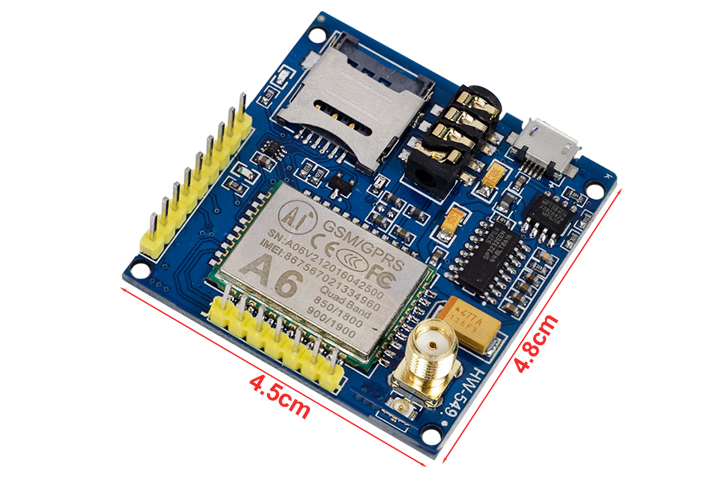

  • Kích thước module sim: 22,8 × 16,8 × 2.5mm.
  • Hỗ trợ các mạng GSM / GPRS bốn băng tần, bao gồm 850,900,1800,1900MHZ ;
  • GPRS Class 10;
  • Hỗ trợ cuộc gọi bằng giọng nói;
  • Hỗ trợ tin nhắn SMS tin nhắn văn bản;
  • Hỗ trợ GPRS lưu lượng dữ liệu, tốc độ dữ liệu tối đa, tải 85.6Kbps, tải lên 42.8Kbps ;
  • Hỗ trợ chuẩn GSM07.07,07.05 AT lệnh và Ai Thinker lệnh mở rộng;
  • Hỗ trợ 2 cổng nối tiếp, một cổng nối tiếp để tải về một AT cổng lệnh;
  • AT lệnh hỗ trợ chuẩn AT và TCP / IP giao diện lệnh;
  • Hỗ trợ âm thanh kỹ thuật số và âm thanh analog, hỗ trợ HR , FR , EFR , AMR
  • gsm-a6-module

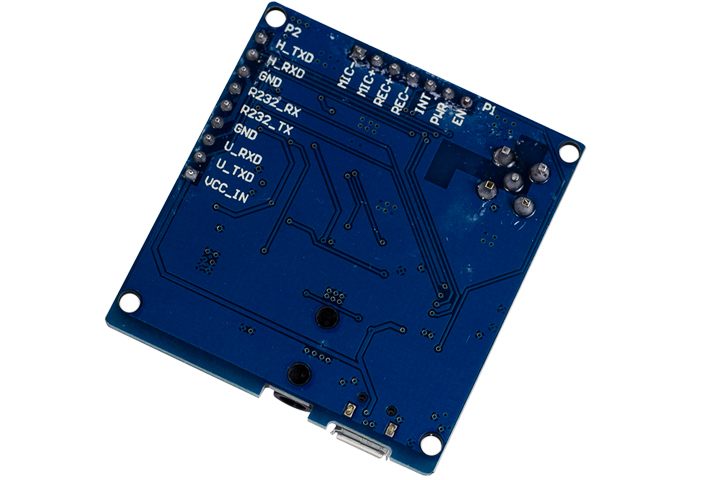

  • Mặt Sau Module Sim GPRS Class10 GMS A6 / SMS

Các tính năng của sim A6:

  • Gọi điện
  • Gửi tin nhắn
  • Nhận tin nhắn
  • Đọc tin nhắn
  • GPRS
  • Etc…

gsm-a6-module

Bảng chú Thích Chi Tiết Module Sim GPR Class10 GMS A6 / SMS



gsm-a6-module

Giao Tiếp Arduino



gsm-a6-module

Nguồn nuối sim A6 lấy từ nguồn 5v kết nối với cổng sạc

Code test:

Code Call (gọi điện):

char phone_no[]="+84xxxxxxxxxx"; // thay bằng SĐT của bạn

void setup()
{
Serial.begin(9600);
delay(200);
Serial.println("AT");
delay(1000);
Serial.print("ATD");
Serial.println(phone_no);
//Serial.println(";");
delay(10000);
Serial.println("ATH");
}

void loop()
{
}

Code gửi SMS:

char phone_no[]="+84xxxxxxxxxxx";

void setup() {
Serial.begin(9600);
delay(300);

Serial.println("AT+CMGF=1");
delay(2000);
Serial.print("AT+CMGS=\"");
Serial.print(phone_no);
Serial.write(0x22);
Serial.write(0x0D);  // hex equivalent of Carraige return
Serial.write(0x0A);  // hex equivalent of newline
delay(2000);
Serial.print("GSM A6 test message!");
delay(500);
Serial.println (char(26));//the ASCII code of the ctrl+z is 26

}

void loop()
{
}

Link tải code test send SMS và CALL:

https://alselectro.wordpress.com/2016/09/14/gsm-a6-with-arduino-making-a-call-sending-sms/



Sau khi biên dịch chương trình xong thì nạp code xuống board Arduino UNO đã kết nối với module Sim A6 .

 Kiểm tra kết quả

  • Sau khi đã nạp code cắm sim ( còn tiền) vào module sim A6 và ấn tổ hợp phím Ctrl + Shift + M.
  • Để xem quá trình truyền dữ liệu từ Arduino qua module sim A6.
  • Lưu ý: cài đặt tốc độ baud trùng với trong code ( 9600 ).

gsm-a6-module

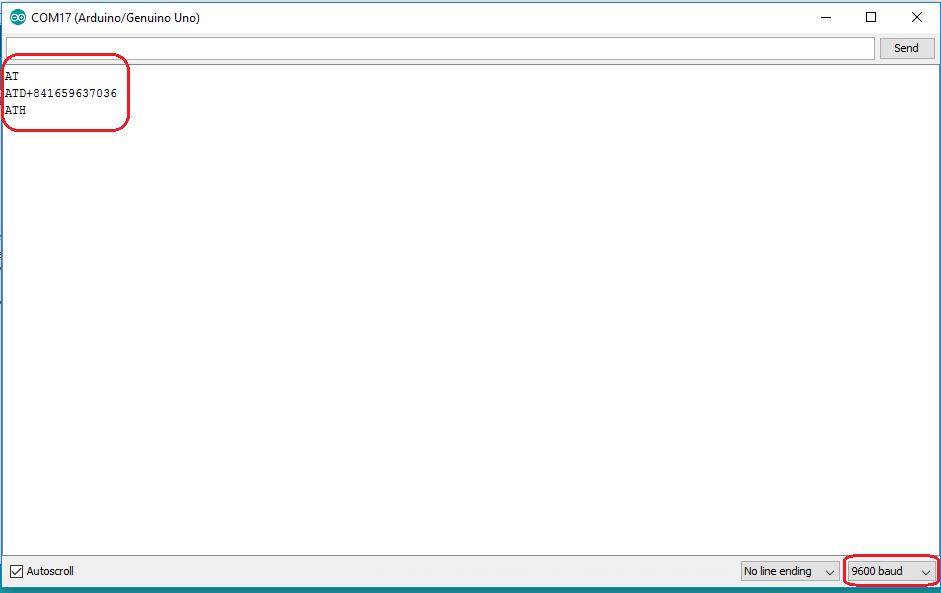

  • Kết quả hình trên kiểm tra tập lệnh AT đã OK.
  • Sau đó đợt khoảng 1 lúc ( tầm 20s) sẽ có tin nhắn hoặc cuộc gọi về số điện thoạt đã cài đặt trong code.
  • Nếu như test kết quả ko như trên thì kiểm tra lại kết nối dây cắm, kiểm tra kết nối nguồn và kiểm tra sim cắm.
