Module Sim800L Microsim GMS GPRS

Module Sim800L Microsim GMS GPRS

Module Sim800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (25 mm x 22 mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil.

Module Sim800L

Thông số kỹ thuật:

• Điện áp hoạt động : 3.7 - 4.2V

• Dòng khi ở chế độ chờ: 10 mA

• Dòng khi hoạt động: 100 mA đến 1A.

• Khe cắm SIM : MICROSIM

• Hỗ trợ 4 băng tần : GSM850MHz, EGSM900MHz, DSC1800Mhz, PCS1900MHz

• Có thể giao tiếp với vi điều khiển qua TTL không cần MAX232

• 1 led báo tín hiệu

• Nguồn cung cấp : 3.8 – 4.2VDC.

• Dòng cung cấp: 1A trở lên để đảm bảo trong quá trình khởi động cũng như thực hiện gọi điện hay gửi SMS.

• Dòng ở chế độ chờ: 10mA – rất tiết kiệm.

• Hỗ trợ 4 băng tần phổ biến ở Việt Nam, sim mạng nào dùng cũng được.

• Khe cắm sim: chuẩn Micro sim (sim IP4)

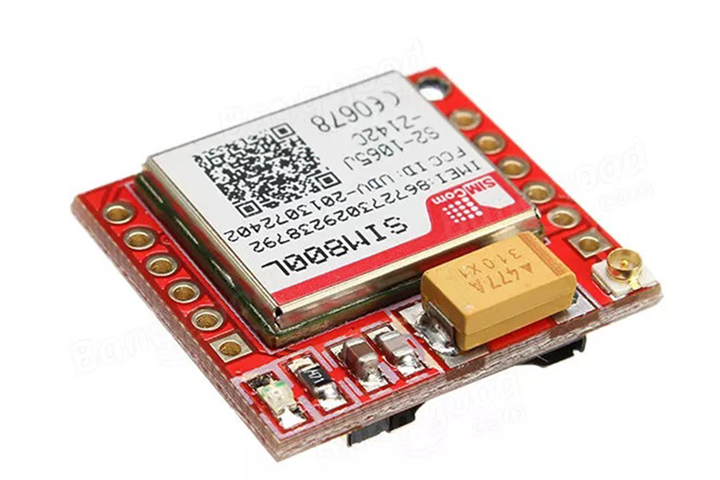

Mặt Bên Module Sim800L

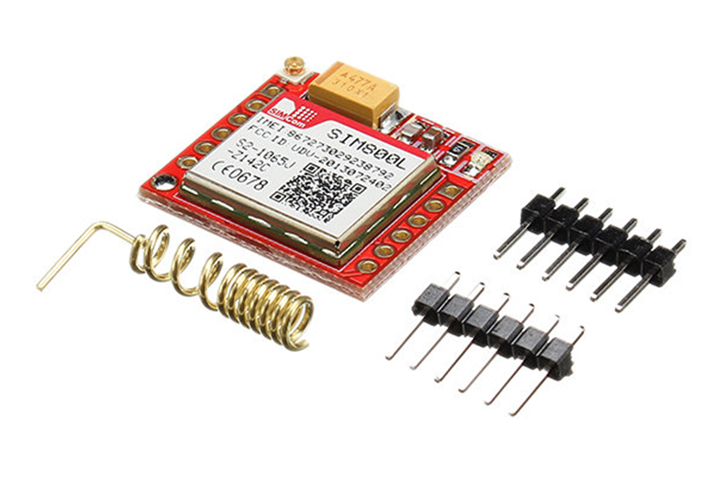

Mặt TrướcModule Sim800L

Đặc Điểm Nổi Bật:

 Giao tiếp với Arduino

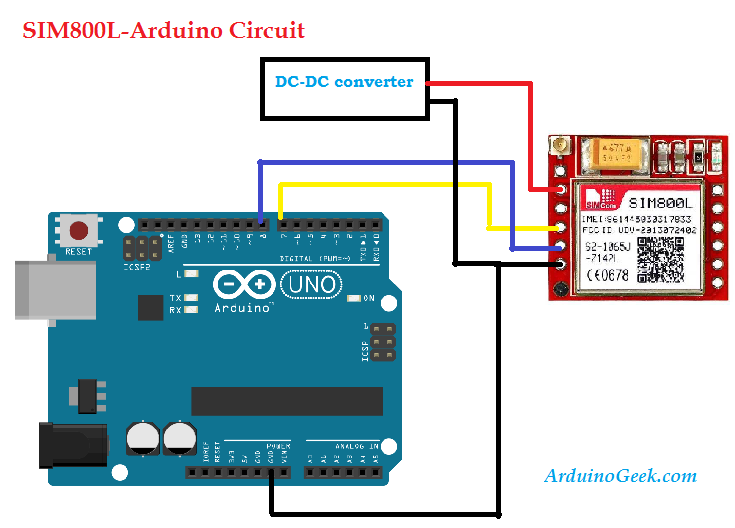

• Cần kết nối chân như hình sau:

Bảng Thông Tin Chi Tiết Module Sim800L

• Cần kiểm tra kĩ nguồn để sim hoạt động ổn định.

 Code test

#include <SoftwareSerial.h>

//SIM800 TX is connected to Arduino D8
#define SIM800_TX_PIN 8

//SIM800 RX is connected to Arduino D7
#define SIM800_RX_PIN 7

//Create software serial object to communicate with SIM800
SoftwareSerial serialSIM800(SIM800_TX_PIN,SIM800_RX_PIN);

void setup() {
  //Begin serial comunication with Arduino and Arduino IDE (Serial Monitor)
  Serial.begin(9600);
  while(!Serial);

  //Being serial communication witj Arduino and SIM800
  serialSIM800.begin(9600);
  delay(1000);

  Serial.println("Setup Complete!");
  Serial.println("Sending SMS...");
  //Set SMS format to ASCI
  serialSIM800.write("AT+CMGF=1\r\n");
  delay(1000);

  //Send new SMS command and message number
serialSIM800.write("AT+CMGS=\"+841659637036\"\r\n"); //thay = sđt của bạn
  delay(1000);
  //Send SMS content
  serialSIM800.write("TEST");
  delay(1000);

  //Send Ctrl+Z / ESC to denote SMS message is complete
  serialSIM800.write((char)26);
  delay(1000);
  Serial.println("SMS Sent!");
}
void loop() {}

• Hoặc tải qua Link:  https://drive.google.com/open?id=0B8EZXOANnDyzMlZNelR3U3Q5Vms

• Sau khi biên dịch chương trình xong thì nạp code xuống board Arduino UNO đã kết nối với module Sim800L

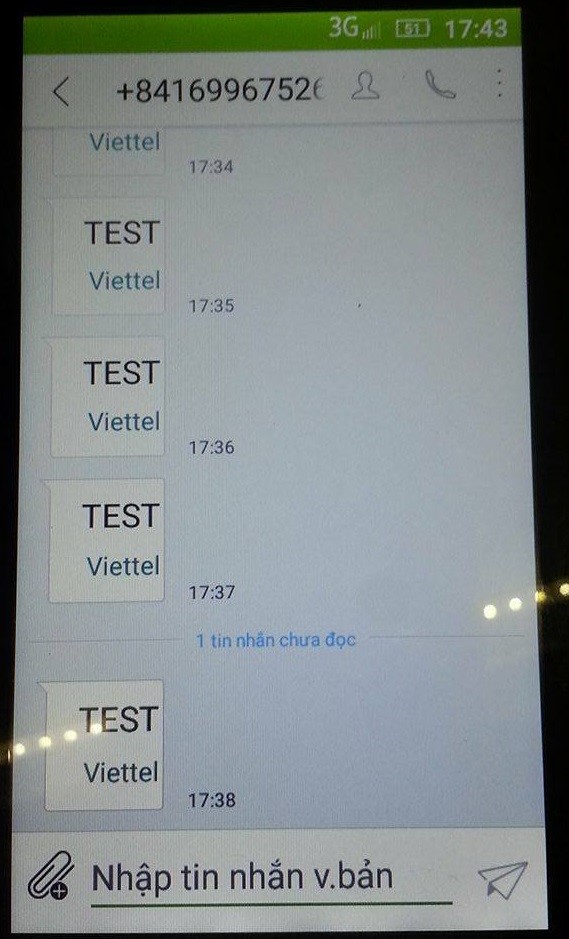

Kiểm tra kết quả

• Sau khi đã nạp code cắm sim ( còn tiền) vào module sim800L và ấn tổ hợp phím Ctrl + Shift + M.

• Để xem quá trình truyền dữ liệu từ Arduino qua module sim800L.

• Lưu ý: cài đặt tốc độ baud trùng với trong code ( 9600 ).

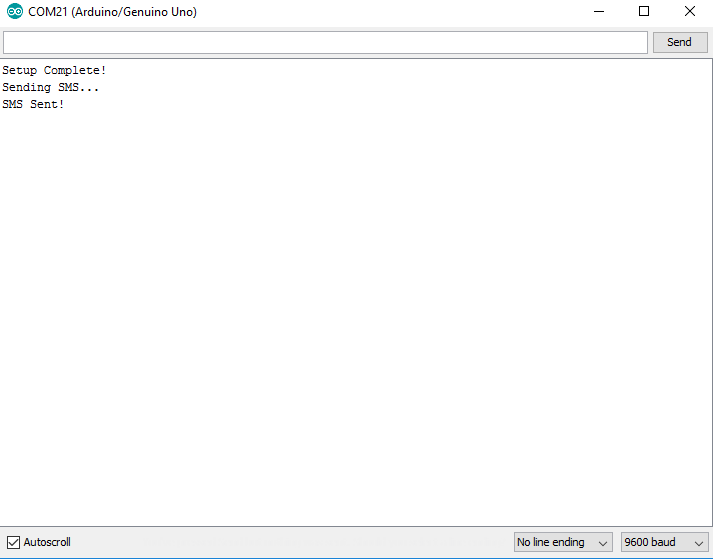

Thông Tin Hiển Thị Module Sim800L

• Nếu như test kết quả ko như trên thì kiểm tra lại kết nối dây cắm, kiểm tra kết nối nguồn và kiểm tra sim cắm.

• Nếu vẫn không được kết quả như trên => module bị lỗi.

• Như vậy ta đã test xong module simmini.

Sơ Đồ Chân Module Sim800L

Để module hoạt động ổn định, nên cấp nguồn vào chân VCC từ 3.7V-4.2V

sử dụng nguồn Pin 3.7V

• code & link tham khảo: https://lastminuteengineers.com/sim800l-gsm-module-arduino-tutorial/
