Module BOOST DC-DC XL6009 5-35V- 4A



Giới thiệu sản phẩm



  •  Module giúp tăng điện áp đầu vào

  •  Module nhỏ gọn , dễ dàng sử dụng, có thể điều chỉnh điện áp đầu ra cho phù hợp bằng biến trở tinh chỉnh



Thông số kĩ thuật:



- Mạch Boost DC To DC ( Mạch Nâng Áp ).


- IC: XL 6009.




- Điện Áp Vào: 3 - 32V DC.


- Điện áp Ra: 5 - 40V DC (phải được thiết lập để đảm bảo điện áp đầu ra là cao hơn so với điện áp đầu vào)




-Điện áp Ra nên nhỏ hơn 35V



- Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ).

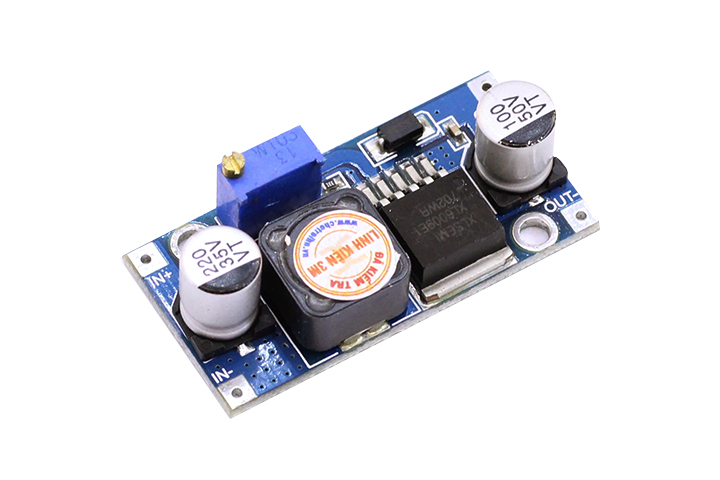

Module BOOST DC-DC XL6009 5-40V- 4A

( Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều).



- Tần Số: 400KHz.





- Điều chỉnh điện áp ra bằng biến trở.



- Kích thước: L * W * H 4.3cm * 3.0cm * 1.2cm


- Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.


- Công suất vào bằng công suất ra nên lưu ý khi tính công suất.



* Ví Dụ: Bạn cần sử dụng đầu ra là 12v 2A, có điện áp vào là 5v Vậy dòng váo tối thiểu sẽ là:

   Iin= 12*2/5=4.8A.



Hướng dẫn sử dụng

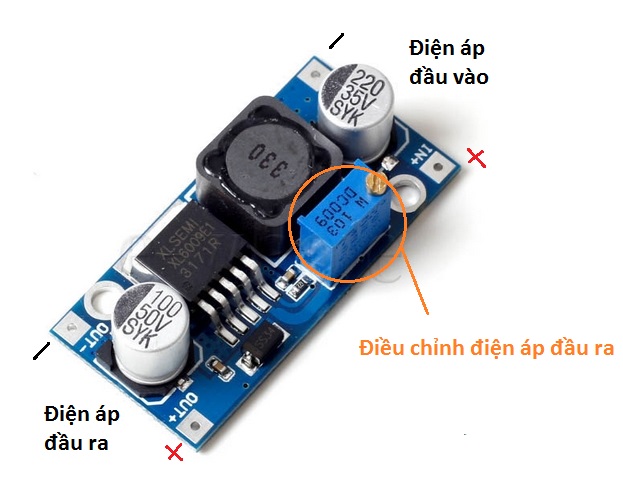

  •  Cách kết nối:

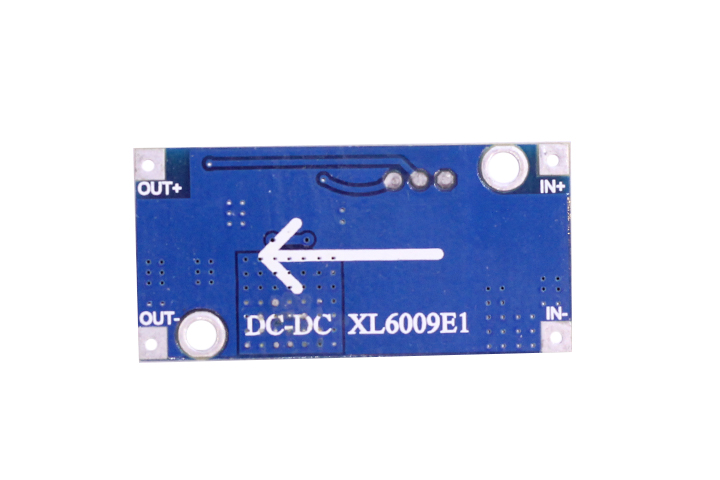

 Module BOOST DC-DC XL6009 5-40V- 4A
