Mạch sạc ắc quy 12V hay mạch nạp bình ắc quy tự động là module nguồn được sử dụng để điều khiển nạp (sạc) cho bình ắc quy. (Bình khô và nước)

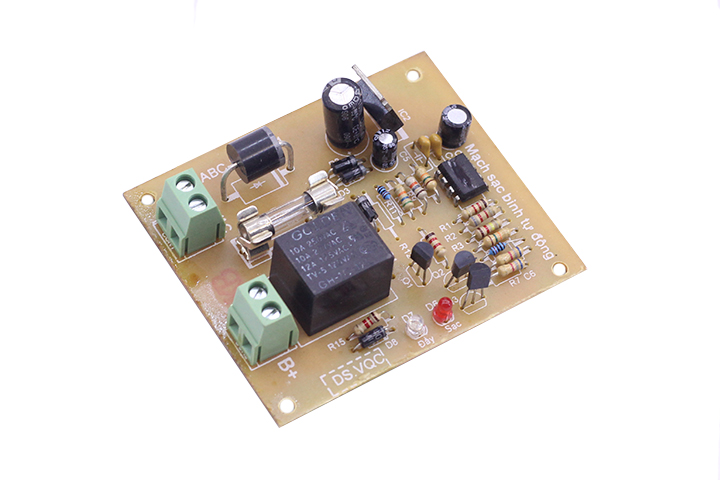

Mạch sạc ắc quy 12V tự động
Mạch có chức năng tự động ngắt khi bình đầy.
Tự động nạp lại khi bình yếu.
Có các cổng ra cho tải, bảo vệ Ắc quy
Có thể nạp cho các loại bình < 200AH.
Điện áp đầu vào 12V : 220V Qua biến áp
Điện áp ra: 12V/5A.
Kích thước mạch: 75 mm x 60 mm

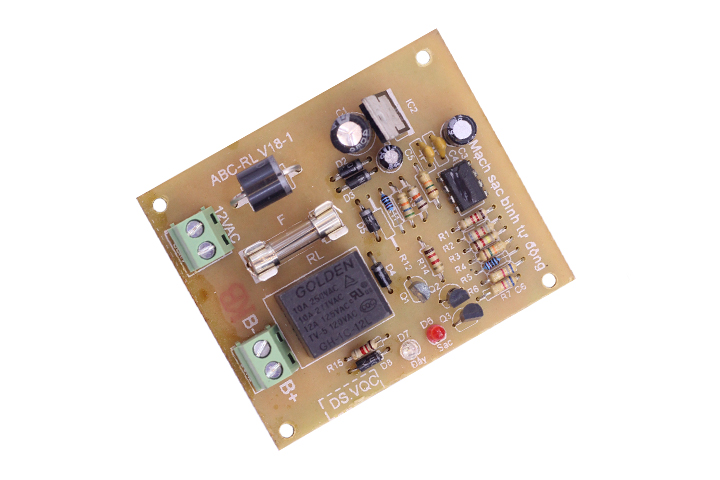

Kích Thước Thực Tế Mạch Sạc Ắc Qui 12V

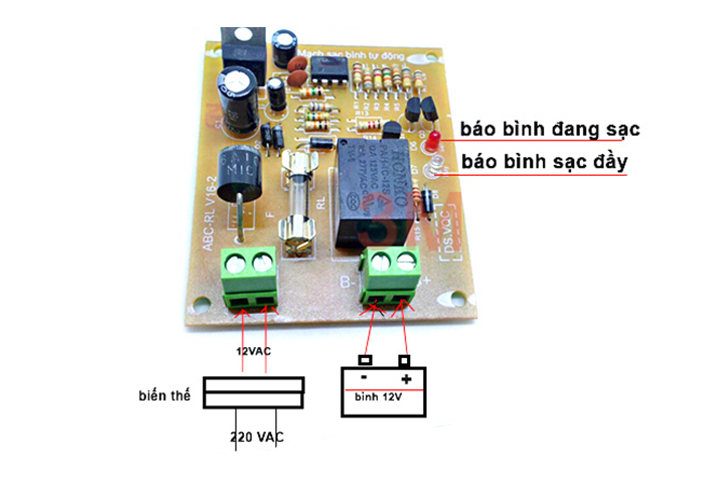

Các bạn cấp nguồn 12VAC như hình vẽ và chú ý nối đúng 2 cực ra vào bình acquy.
Khi đang sạc, đèn đỏ sẽ báo sáng. Khi sạc đầy đèn đỏ tắt và đèn xanh báo sáng.
Hướng dẫn sử dụng mạch sạc ắc quy 12V tự động
Ta nên chọn biến áp nguồn sao cho dòng nạp bằng 1/10 so với dung lượng bình.
Diode, relay cầu chì trên mạch thì sạc được dòng điện tới đa 5A, Nếu muốn sạc dòng lớn hơn phải thay đổi linh kiên trên mạch cho phù hợp.
Phải kết nối với ắc quy trước khi sạc, sau đó mới cấp nguồn.

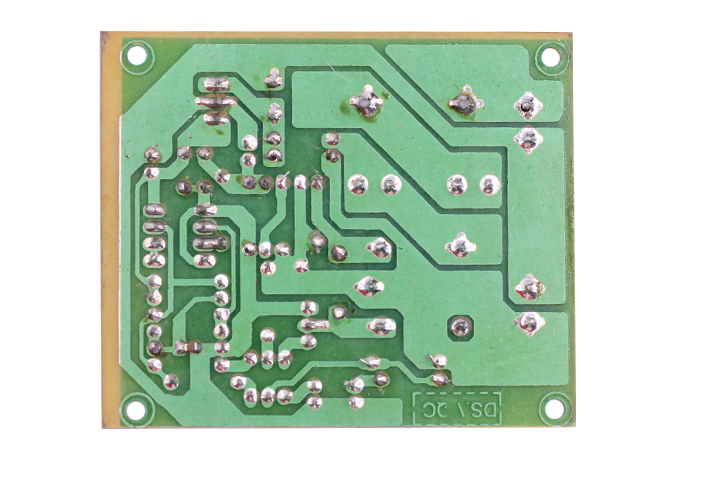

Mặt sau của mạch nạp acquy tự ngắt
